Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

LHD

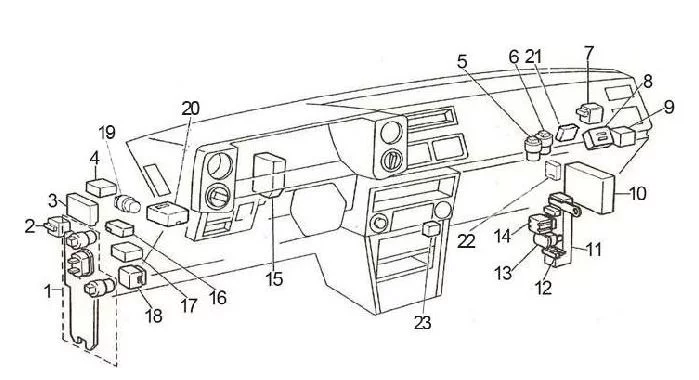

Toyota Corolla AE86 (1983-1987) - schematy bezpieczników i przekaźników

Numer Opis
1 Skrzynka bezpiecznikowa
2 Przekaźnik rozrusznika
3 Komputer tempomatu
4 Przekaźnik kontroli wciągania
5 Elektryczny przekaźnik odcięcia biegu jałowego
6 Przekaźnik sprzęgła magnetycznego
7 Przekaźnik światła ładowania
Przekaźnik czerwonego wskaźnika świateł awaryjnych
8 Przekaźnik ostrzegawczy pasa bezpieczeństwa
9 Przekaźnik otwarcia obwodu (pompa paliwa)
10 A-C:  Komputer kontroli emisji
sterownik EFI
11 Blok przyłączeniowy
12 Bezpiecznik: klimatyzacja – 10 A (przełącznik klimatyzacji, wzmacniacz klimatyzacji)
13 Wyłącznik grzałki (przekaźnik grzałki, silnik dmuchawy)
14 Przekaźnik grzałki
15 Blok przyłączeniowy
16 Przekaźnik O/D (automatyczna skrzynia biegów)
17 Przekaźnik podtrzymujący światło
18 Migacz kierunkowskazów
19 Przekaźnik tylnego światła przeciwmgielnego
20 Przekaźnik kontroli wciągania
21 Przekaźnik ostrzegawczy pasa bezpieczeństwa
22 Bezczynny komputer (EFI)
23 Klakson

RHD

Zobacz także:  Toyota 4Runner (N280) (2010-2012) - schematy bezpieczników i przekaźników

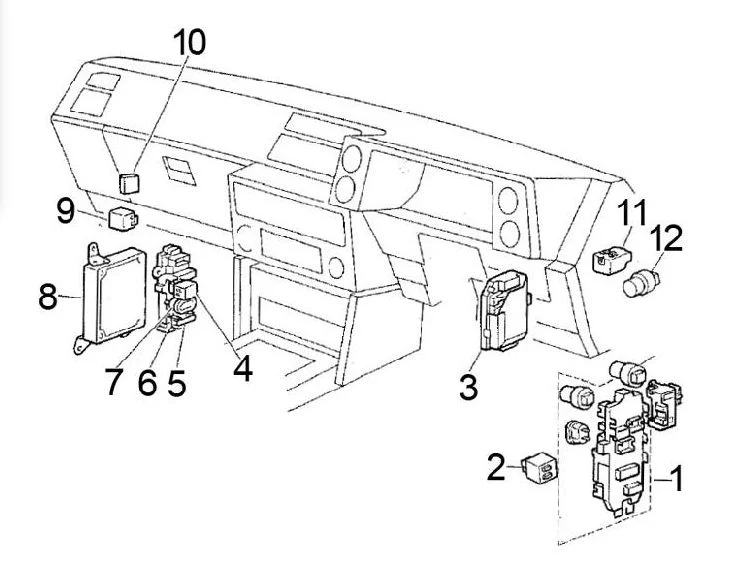

Toyota Corolla AE86 (1983-1987) - schematy bezpieczników i przekaźników
Numer Opis
1 Skrzynka bezpiecznikowa
2 Migacz kierunkowskazów
3 Blok przyłączeniowy
4 Przekaźnik grzałki
5 Bezpiecznik: klimatyzacja – 10 A (przełącznik klimatyzacji, wzmacniacz klimatyzacji)
6 Blok przyłączeniowy
7 Wyłącznik grzałki (przekaźnik grzałki, silnik dmuchawy)
8 sterownik EFI
9 Przekaźnik otwarcia obwodu (pompa paliwa)
10 Bezczynny komputer (EFI)
11 Przekaźnik O/D (automatyczna skrzynia biegów)
12 Przekaźnik tylnego światła przeciwmgielnego

Skrzynka bezpieczników w przedziale pasażerskim

Toyota Corolla AE86 (1983-1987) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 RADIO NR 2 7,5 Radio i magnetofon, lusterka zdalnie sterowane
2 RTR 10 Przekaźnik kontroli wciągania
3 IGN 7,5 Główny przekaźnik silnika, główny przekaźnik EFI, lampka ostrzegawcza ładowania
4 7,5 Turn Signal Flasher, włączony kierunkowskaz, włączony kierunkowskaz S/W
5 15 Światło stopu S/W, światło stopu, komputer tempomatu, ECU
6
7 CIG 15 Zapalniczka do papierosów, zegar cyfrowy
8 7,5 Miernik kombinowany, przełącznik światła cofania, światło cofania, przekaźnik O/D, wskaźnik wyłączenia O/D, przełącznik odmgławiacza S/W, przekaźnik odmgławiacza, przekaźnik ustalający światło, przekaźnik ogrzewania, tempomat S/W, pas bezpieczeństwa Przekaźnik ostrzegawczy, lampka ostrzegawcza pasa bezpieczeństwa
9 10 Światło obrysowe prawe, tylne światło prawe, oświetlenie tablicy rejestracyjnej, światło radiowe, światło zapalniczki, światło kontrolne nagrzewnicy, światło licznika kombinowanego, lampka kontrolna A/T, główne światło O/D S/W, przekaźnik czyszczenia reflektorów
10 7,5 Oświetlenie wewnętrzne, oświetlenie mapy, światło ostrzegawcze drzwi, oświetlenie bagażnika, zegar cyfrowy, przekaźnik ustalający światło, ostrzeżenie o odblokowaniu S/W, przekaźnik pasa bezpieczeństwa, tylne światło przeciwmgielne
11 ECU-IG 30 Silnik szyberdachu
12 PWR 30 Przekaźnik szyby
20 Podgrzewacz siedzenia
13 15 Światło obrysowe, światło tylne, oświetlenie tablicy rejestracyjnej, światło radiowe, światło zapalniczki, światło kontrolne nagrzewnicy, światło licznika kombinowanego, lampka kontrolna A/T, światło obrysowe boczne, główne światło O/D S/W, światło wycieraczki S/W, odmgławiacz Światło S/W, zegar cyfrowy, przekaźnik czyszczenia reflektorów
10 Światło obrysowe lewe, Tylne światło lewe
14 20 Silnik spryskiwacza, silnik wycieraczki, silnik wycieraczki tylnej, silnik spryskiwacza tylnego, przekaźnik czyszczenia reflektorów
R1 Przekaźnik odmgławiacza tylnej szyby
R2 Przekaźnik tylnych świateł
R3 Wyłącznik automatyczny:  Odmgławiacz tylnej szyby (LHD: 30A, RHD: 20A)
Zobacz także:  Toyota Land Cruiser 100/J100 (1998-2002) - schematy bezpieczników i przekaźników

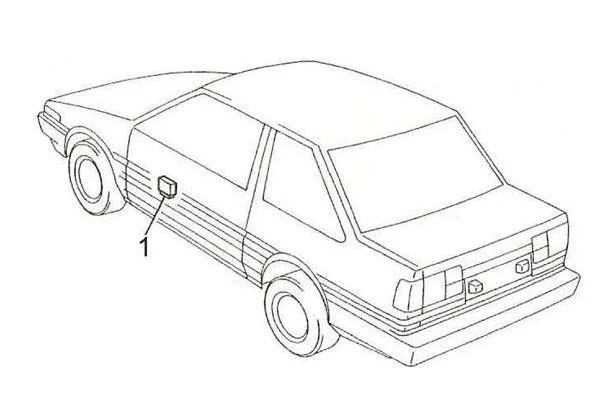

Toyota Corolla AE86 (1983-1987) - schematy bezpieczników i przekaźników
Numer Opis
1 Przekaźnik szyby



Komora silnika

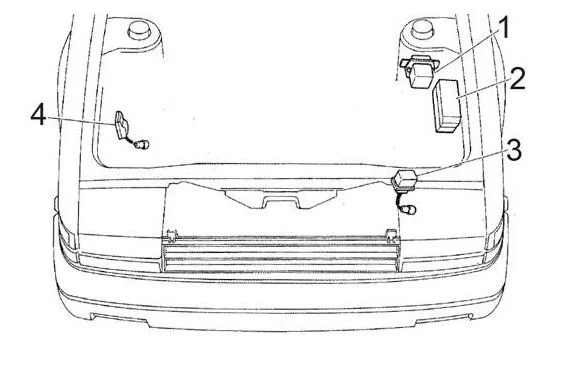

Toyota Corolla AE86 (1983-1987) - schematy bezpieczników i przekaźników
Numer Opis
1 Przekaźnik / regulator CMH
2 Skrzynka bezpiecznikowa
3 Przekaźnik zwijacza
4 Przekaźnik czyszczenia reflektorów

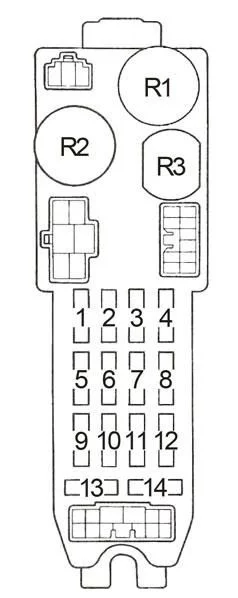

Skrzynka bezpieczników komory silnika

Toyota Corolla AE86 (1983-1987) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 7,5 Lampka ostrzegawcza ładowania, przekaźnik światła ładowania, grzałka dławika
2 10 Lewy reflektor
10 Reflektor lewy (światło drogowe), lampka kontrolna świateł drogowych
3 10 Reflektor prawy
10 Reflektor prawy (światło drogowe)
4 10 Reflektor lewy (światło mijania)
5 10 Reflektor prawy (światło mijania)
6 10 Klakson, Światła ostrzgawcze, Turn Signal Flasher
7 10 Alternator, przekaźnik światła ładowania (4A-C), elektrozawór odcinający paliwo, komputer kontroli emisji, OVCV, EBCV, przekaźnik CMH, dodatkowe wolne cięcie
8 EFI 15 Główny przekaźnik EFI, ECU, przekaźnik otwarcia obwodu
9 RADIO NR 1 10 Radioodtwarzacz i magnetofon
10 30 Przekaźnik cofania
Przekaźnik
R1 Jednostka sterująca silnika (EFI MAIN)
R2 Główny silnik
R3 Rozrusznik
Opornik
R4 Reflektor
R5 Krótka szpilka

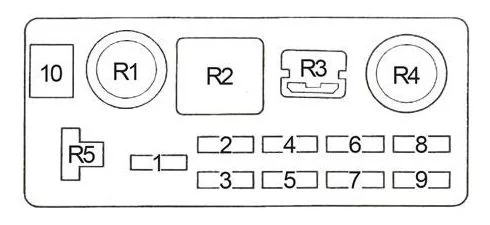

Skrzynka bezpieczników (akumulator + zacisk)

Numer Ampery [A] Opis
1 60 Przekaźnik główny silnika, przełącznik zapłonu (AM1), alternator, przekaźnik odmgławiacza, przekaźnik światła tylnego, przekaźnik czyszczenia reflektorów
80 4A-GEC:  Przekaźnik główny silnika, przełącznik zapłonu (AM1), alternator, przekaźnik odmgławiacza, przekaźnik światła tylnego, przekaźnik czyszczenia reflektorów
2 AM2 30 Przełącznik zapłonu (AM2)
3 CMH 40 CMH, przekaźnik CMH

Skrzynka bezpieczników (w pobliżu akumulatora)

Numer Opis
1 FL 0,5G Przekaźnik reflektorów, przekaźnik ściemniacza
