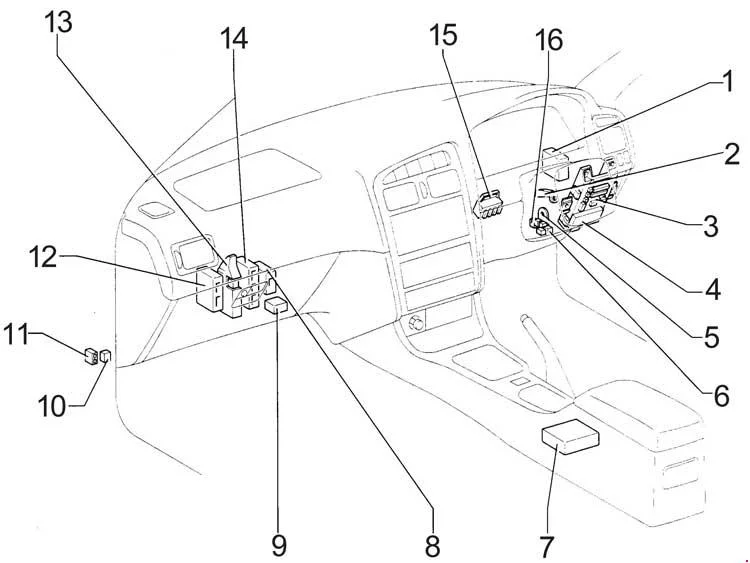

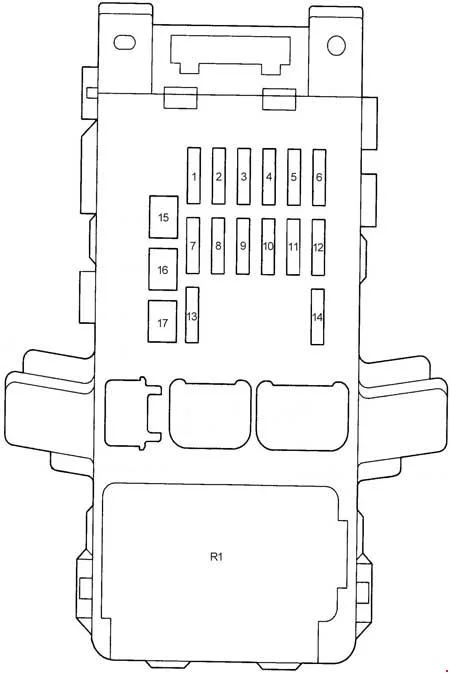

Toyota Avensis (1997-2002) – schematy bezpieczników i przekaźników

Przekaźnik wentylatora nr 1 (strona punktowa).

Silnik wentylatora chłodnicy;

WENTYLATOR NR 2 Przekaźnik (strona punktowa);

WENTYLATOR NR 3 Przekaźnik (strona punktowa).

Kierunkowskaz SW [Comb. SW];

Przedni kierunkowskaz;

Tylny kierunkowskaz;

Czujnik zbicia szkła ECU;

Światła awaryjne SW;

ECU alarm odstraszający przed kradzieżą kierunkowskaz;

Flasher.

ECU silnika (M/T) lub ECU silnika i ECT (A/T);

Pompa paliwa;

Czujnik Halla;

Podgrzewany wtryskiwacz sondy lambda;

Zawór ISC;

Czujnik ubogiej mieszanki;

Zawór sterujący rozrządu;

VRV (EGR);

VSV (całkowicie zamknięty);

VSV (bieg jałowy ) Otwarcie);

VSV (Kontrola wirowania);

VSV (Czujnik ciśnienia turbo);

Przekaźnik EFI (strona punktowa).

Klakson (lewy, prawy);

Przekaźnik klaksonu.

Oświetlenia wnętrza;

Lampka ostrzegawcza otwartych drzwi [Comb. Miernik]

Dioda DLC3

(oświetlenie pomieszczenia bagażowego)

Oświetlenie progów drzwi;

Światło w bagażniku;

Światło w bagażniku SW;

Przekaźnik kontroli szyberdachu i osobiste oświetlenie silnika;

Sygnalizator antykradzieżowy;

Sygnalizator antykradzieżowy ECU;

Bezprzewodowy zamek do drzwi;

Przekaźnik integracyjny ECU.

Miernik świateł drogowych [Comb. Miernik];

Reflektor i przednie światło obrysowe prawe.

Licznik kombinowany;

Lampka kontrolna tylnego światła przeciwmgielnego [Comb. Miernik]

Lampka ostrzegawcza SRS [Comb. Miernik];

Przekaźnik świateł do jazdy dziennej;

DLC3;

ECU silnika (M/T) lub ECU silnika i ECT (A/T);

Klucz transpondera tylnego światła przeciwmgielnego ECU;

Przekaźnik tylnego światła przeciwmgielnego (strona punktowa).

Silnik dmuchawy;

Rezystor dmuchawy;

Dmuchawa SW;

Przekaźnik nagrzewnicy (strona punktowa).

Przekaźnik świateł tylnych;

Alternator;

„AM1”, „STOP”, „POWER”, „DOOR”, „SEAT HTR”, „FR FOG”, „FR DEF”, „ABS”, „H-LP CLN ”, „FAN MAIN”, „FUN SUB”, „HTR”, „RR DEF” bezpieczniki

Kombinowana kontrolka świateł drogowych SW [Comb. Metr].

Przednie światło przeciwmgielne;

Przekaźnik przedniego światła przeciwmgielnego.

Podgrzewacz siedzenia SW (siedzenie kierowcy);

Podgrzewacz siedzenia SW (przedni fotel pasażera);

Podgrzewacz siedzenia (siedzenie kierowcy);

Podgrzewacz siedzenia (przedni fotel pasażera).

Dioda (bieg jałowy);

Odmrażacz przedniej szyby.

Sprzęgło magnetyczne klimatyzacji;

Sprzęgło magnetyczne klimatyzacji i czujnik blokady;

Układ klimatyzacji z potrójnym ciśnieniem SW (z podwójnym i pojedynczym ciśnieniem SW);

ABS ECU z alternatorem z siłownikiem;

Wzmacniacz klimatyzacji;

Klimatyzacja SW;

Światło cofania SW;

Hamulec Ostrzeżenie o poziomie płynu SW;

Ostrzeżenie o podciśnieniu hamulca SW;

Złącze kontrolne dmuchawy SW;

Światło ostrzegawcze ABS;

Przekaźnik świateł do jazdy dziennej;

Przekaźnik odmgławiacza (strona cewki);

Odladzacz SW Dioda (zasilanie);

ECT SW;

ECU silnika (M/T);

ECU silnika i ECT (A/ T);

Paliwo osadowe SW;

Start neutralny SW;

Ciśnienie oleju SW;

O/D Główny SW;

Hamulec postojowy SW;

Tylne okno – odmgławiacz SW;

Czujnik prędkości;

Światło tylne;

Przekaźnik podgrzewacza siedzenia (strona cewki);

ECU alarmu odstraszający kradzież Bezprzewodowy zamek;

ECU Tylne okno – Przekaźnik odmgławiacza (strona cewki);

Przekaźnik integracyjny;

Przekaźnik zasilania (strona cewki);

Przekaźnik podgrzewacza (strona cewki);

Przekaźnik MG CLT ( Strona cewki);

Przekaźnik MG CLT (strona punktowa).

Silnik przedniej spryskiwacza;

Silnik przedniej wycieraczki;

Przekaźnik do czyszczenia reflektorów;

Silnik tylnego spryskiwacza.

Alternator;

Ostrzeżenie poziomu płynu hamulcowego SW;

Ostrzeżenie podciśnienia hamulca SW;

Zespół czujnika środkowej poduszki powietrznej;

Lampka ostrzegawcza ABS;

Lampka ostrzegawcza ładowania;

Dioda licznika kombinowanego;

(EFI)

ECU silnika (M/T) lub ECU silnika i ECT (A/T)

Osad paliwa SW;

Cewka zapłonowa;

Cewka zapłonowa i zapłonnik nr 1;

Cewka zapłonowa i zapłonnik nr 2

Filtr szumów IIA

(układ zapłonowy);

Ciśnienie oleju SW;

O/D Główny SW;

Hamulec postojowy SW;

Klucz transpondera;

Przekaźnik ECU EFI (strona cewki).

Dmuchawa klimatyzacji;

Oświetlenia popielniczki

Oświetlenia licznika SW;

Przednie światło przeciwmgielne SW;

Przekaźnik świateł do jazdy dziennej SW;

ECT SW;

ECU silnika (M/T) lub ECU silnika i ECT (A/T);

Przekaźnik przedniego światła przeciwmgielnego;

Oświetlenie schowka SW;

Reflektor i przednie światło obrysowe lewe;

Reflektor i przednie światło obrysowe prawe;

Siłownik kontroli poziomu świateł przednich lewych;

Siłownik kontroli poziomu świateł przednich prawych;

Światła awaryjne SW;

Kontrola poziomu świateł przednich SW;

Środek do czyszczenia reflektorów SW;

Sterowanie ogrzewaniem SW;

Oświetlenie tablicy rejestracyjnej;

O/D Główny SW;

Radio i odtwarzacz;

Tylna szyba Odmgławiacz SW;

Podgrzewacz fotela SW (siedzenie kierowcy);

Podgrzewacz fotela SW (przedni fotel pasażera);

Przekaźnik integracji diody;

Przekaźnik tylnego światła przeciwmgielnego (strona cewki).

Rozruch neutralny SW;

Przekaźnik rozrusznika (strona cewki).

Przedni kierunkowskaz;

Światła awaryjne SW;

Tylny kierunkowskaz

Centrum oświetlenia;

Zespół czujnika poduszki powietrznej;

Radio i odtwarzacz;

Lusterko zdalnego sterowania;

Przekaźnik integracyjny SW.

ABS ECU ze wzmacniaczem układu klimatyzacji;

ECU silnika (M/T) lub ECU silnika i ECT (A/T);

Syrena odstraszająca przed kradzieżą;

Temp. SW;

FAN NO.1 Przekaźnik (strona cewki);

FAN NO.2 Przekaźnik (strona cewki);

FAN NO.3 Przekaźnik (strona cewki);

Wysoko zamontowane światło stopu;

ABS ECU z siłownikiem;

ECU silnika (M/T) lub ECU silnika i ECT (A/T).

ECU silnika (M/T) lub

Dioda ECU silnika i ECT (A/T).

Przekaźnik sterowania szyberdachem i silnik;

Sterowanie szyberdachem SW;

Zasilanie okna SW (przednia strona pasażera);

Zasilanie okna tylnego lewego;

Zasilanie okna tylnego prawego;

Główne okno zasilania SW;

Silnik zasilania okna (strona kierowcy);

Silnik zasilania okna (przód) (strona pasażera)

Silnik podnośnika szyby z tyłu lewy;

Silnik podnośnika szyby z tyłu prawy.

Przekaźnik odmgławiacza tylnej szyby (strona punktowa).

A/C SW
