W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Hilux AN10/AN20/AN30 z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Toyota Hilux (2004-2015) to trzecia generacja popularnego pickupa japońskiego producenta samochodów Toyota. Wprowadzona na rynek w 2004 roku, ta generacja Hilux kontynuowała tradycję niezawodności, trwałości i zdolności terenowych, jednocześnie wprowadzając ulepszenia w dziedzinie designu, technologii i wydajności. Oto kilka kluczowych informacji o modelu Toyota Hilux (2004-2015):

Design i Wygląd: Trzecia generacja Toyota Hilux (2004-2015) przeszła znaczącą modernizację w zakresie designu. Samochód zyskał bardziej zaokrąglone linie nadwozia, a charakterystyczna atrapa chłodnicy stała się bardziej wyrazista.

Silniki i Efektywność Paliwowa: W zależności od rynku, Hilux (2004-2015) był dostępny z różnymi opcjami silników, w tym zarówno benzynowymi, jak i wysokoprężnymi. Wprowadzono również ulepszenia mające na celu poprawę efektywności paliwowej.

Opcje Napędu: Hilux trzeciej generacji nadal oferował różne opcje napędu, w tym napęd na dwie lub cztery koła, co zapewniało elastyczność w różnych warunkach terenowych i użytkowych.

Wersje Nadwoziowe i Kabiny: Hilux (2004-2015) był dostępny w różnych wersjach nadwoziowych i kabinach, co umożliwiało dostosowanie do różnych potrzeb użytkownika, zarówno w codziennej jeździe, jak i pracy.

Zdolności Terenowe: Podobnie jak poprzednie wersje, Toyota Hilux (2004-2015) była ceniona za swoje zdolności terenowe i wytrzymałość, co czyniło ją atrakcyjnym wyborem dla tych, którzy potrzebowali pojazdu do terenowych przygód i pracy na budowach.

Technologia i Wyposażenie: Wraz z postępem technologicznym, Hilux trzeciej generacji był wyposażony w nowoczesne technologie, takie jak systemy multimedialne, klimatyzację i ulepszone funkcje bezpieczeństwa.

Toyota Hilux (2004-2015) kontynuowała tradycję jako niezawodny, trwały i wszechstronny pickup. Dla wielu użytkowników na całym świecie, Hilux był nie tylko pojazdem użytkowym, ale również niezawodnym partnerem do codziennej jazdy i pracy w różnych warunkach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

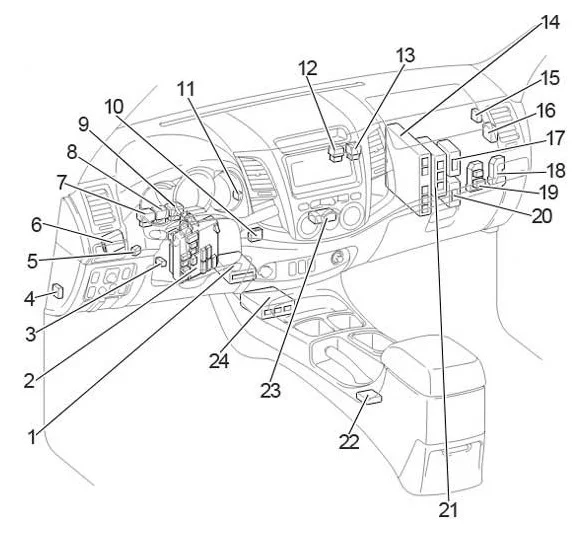

LHD

Toyota Hilux AN10AN20AN30 (2004-2015) - schematy bezpieczników i przekaźników

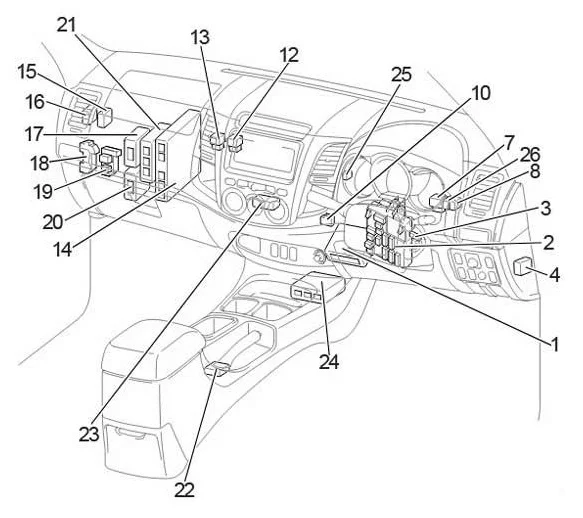

RHD

Toyota Hilux AN10AN20AN30 (2004-2015) - schematy bezpieczników i przekaźników



Lokalizacja skrzynki bezpieczników

  1. Wzmacniacz klimatyzacji (z klimatyzatorem)
    Wzmacniacz grzałki wiskotycznej (bez klimatyzatora)
  2. Skrzynka bezpieczników / przekaźnik integracyjny
  3. Wzmacniacz klucza transpondera
  4. ECU sterowania 4WD (blokada tylnego mechanizmu różnicowego)
  5. LHD: Przekaźnik lampy tylnej (sierpień 2006 – czerwiec 2011)
  6. LHD: Przekaźnik świateł do jazdy dziennej
  7. Włącz migacz sygnału
  8. Przekaźnik sprzęgła magnetycznego
  9. LHD: Przekaźnik świateł tylnych (przed sierpniem 2006 r.)
    LHD:  Przekaźnik tylnych świateł przeciwmgielnych (od sierpnia 2006 r.)
  10. Złącze przyłączeniowe
  11. LHD: Przekaźnik lampy tylnej (od czerwca 2011 r.)
  12. Przekaźnik grzałki PTC (nr 2)
  13. Przekaźnik grzałki PTC (nr 1)
  14. ECU silnika
  15. Odbiornik kontroli drzwi
  16. ECU ostrzegania przed kradzieżą
  17. ECU sterowania 4WD
  18. Skrzynka przekaźnikowa (od czerwca 2011)
  19. Skrzynka przekaźnikowa (przed czerwcem 2011)
  20. Sterownik silnika turbo
  21. ECU sterowania skrzynią biegów
  22. ECU sterowania blokadą zmiany biegów
  23. Zespół sterowania klimatyzacją
  24. Centrum montażu czujnika poduszki powietrznej
  25. RHD: Przekaźnik lampy tylnej
  26. RHD: tylny przekaźnik światła przeciwmgielnego.
Zobacz także:  Toyota Venza (2008-2017) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w przedziale pasażerskim

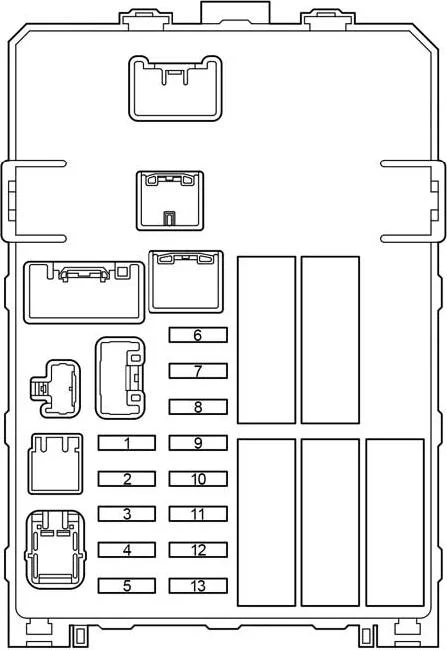

Skrzynka bezpieczników znajduje się pod kierownicą, za pokrywą.

Toyota Hilux AN10AN20AN30 (2004-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
2 7,5 System diagnostyki pokładowej
3 10 Światła stopu;

Wysoko zamontowane światło stopu;

Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa;

ABS, TRC, VSC;

System sterowania blokadą zmiany biegów
4 10 Oświetlenie tablicy przyrządów;

Przednie światła przeciwmgielne;

System kontroli poziomu świateł przednich;

Przednie światła pozycyjne;

Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa;

Wyświetlacz wielofunkcyjny;

Układ świateł do jazdy dziennej;

Automatyczny układ reflektorów
Reklama
5 15 Gniazdo zasilania
6 7,5 Układ rozruchowy;

Wskaźniki i licznik;

Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
7 10 System klimatyzacji
8 7,5 Wskaźniki i mierniki oraz system DPF
9 15 Zapalniczka
10 7,5 System audio;

Gniazdko elektryczne;

Zegar;

Elektryczny system sterowania lusterkiem wstecznym;

System sterowania blokadą zmiany biegów;

Wyświetlacz wielofunkcyjny.
11 7,5 Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa,

Poduszki powietrzne SRS;

Pompa paliwa.
12 20 Wycieraczka i spryskiwacz przedniej szyby
13 10 Układ klimatyzacji;

Układ ładowania;

Tylny układ blokady mechanizmu różnicowego;

ABS, TRC, VSC;

Światła awaryjne;

Kierunkowskazy;

Światła cofania;

Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa;

Układ sterowania blokadą zmiany biegów;

Odmgławiacz tylnej szyby;

Reflektory;

Przełączniki grzecznościowe w drzwiach;

System elektrycznego zamka drzwi;

Bezprzewodowy system zdalnego sterowania;

Czujnik skrętu;

System świateł do jazdy dziennej;

Tempomat;

Środki czyszczące do reflektorów;

Podgrzewacze siedzeń;

Odmgławiacze lusterek zewnętrznych;

Wyświetlacz wielofunkcyjny;

Lampka przypominająca o zapięciu pasów bezpieczeństwa.

Toyota Hilux AN10AN20AN30 (2004-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Okpis
1 40 Tylny system blokady mechanizmu różnicowego;

ABS, TRC, VSC;

„ACC”, TIG”, „ECU-IG & GAUGE” i bezpieczniki „WIP”
2 40 Bezpieczniki „PWR”, „S-HTR”, „4WD”, „DOOR”, „DEF” i „MIR HTR”
Przekaźnik
R1 Gniazdo zasilania (PWR OUT)
R2 Podgrzewacz (HTR)
R3 Przekaźnik integracyjny



Skrzynka przekaźnikowa

Znajduje się za schowkiem na rękawiczki.

Do czerwca 2011

Toyota Hilux AN10AN20AN30 (2004-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 25 System blokady drzwi i elektryczne szyby
2 20 Odmgławiacz tylnej szyby;

Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
Reklama
3 15 Podgrzewacze siedzeń
4 20 Tylny system blokady mechanizmu różnicowego;

ABS, TRC i VSC
5 30 Okna elektryczne
Przekaźnik
R1 Zapłon (IG1)
R2 Odmgławiacz tylnej szyby (DEF)



Od czerwca 2011

Toyota Hilux AN10AN20AN30 (2004-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Okpis
1 15 Przed listopadem 2011 r.:

Odmgławiacze lusterek wstecznych zewnętrznych
1 25 Od listopada 2011 r.:

System zamków do drzwi i elektryczne szyby
2 25 Przed listopadem 2011 r.:

System zamków drzwi i szyb elektrycznych
2 20 Od listopada 2011 r.:

Odmgławiacz tylnej szyby;

Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa.
3 20 Przed listopadem 2011 r.:

Odmgławiacz tylnej szyby;

Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa.
3 15 Od listopada 2011:

Podgrzewacze siedzeń
4 15 Przed listopadem 2011:

Podgrzewacze siedzeń
Reklama
4 20 Od listopada 2011:

Tylny system blokady mechanizmu różnicowego;

ABS, TRC i VSC
5 20 Przed listopadem 2011:

Tylny system blokady mechanizmu różnicowego;

ABS, TRC i VSC.
5 15 Od listopada 2011 r.:

Odmgławiacze lusterek wstecznych zewnętrznych
6 30 Okna elektryczne
Przekaźnik
R1 Odmgławiacze lusterek zewnętrznych (MIR HTR)
R2 Zapłon (IG1)
R3 Odmgławiacz tylnej szyby (DEF)



Skrzynka bezpieczników w komorze silnika

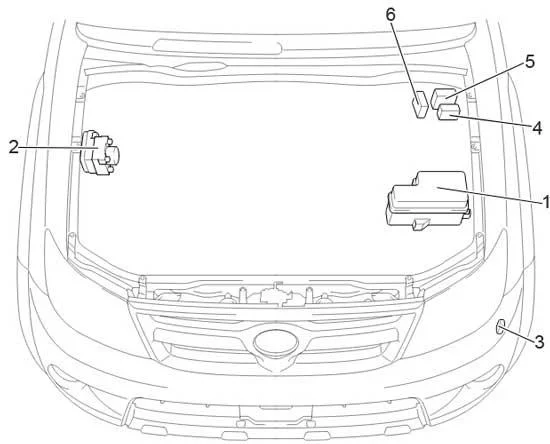

LHD

Toyota Hilux AN10AN20AN30 (2004-2015) - schematy bezpieczników i przekaźników

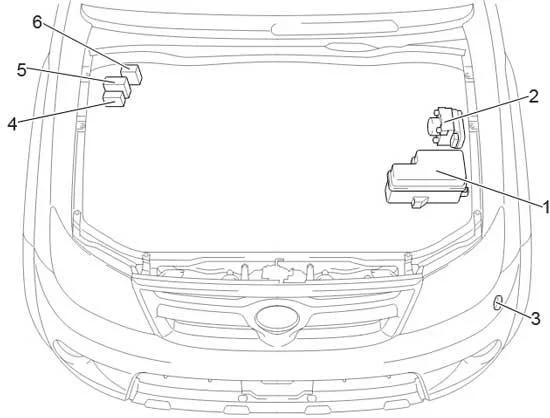

RHD

Toyota Hilux AN10AN20AN30 (2004-2015) - schematy bezpieczników i przekaźników

Numer Opis
1 Skrzynka bezpiecznikowa
2 ECU kontroli poślizgu z siłownikiem
3 Przekaźnik sterujący czyszczenia reflektorów
4 Kontroler świec żarowych
5 2TR-FE:

Sterownik sterowania wtryskiem powietrza;

RHD:
1KD-FTV  i  2KD-FTV  (bez DPF):

Sterownik wtryskiwacza (EDU);
LHD:
1KD-FTV  i  2KD-FTV  (z DPF):

Sterownik wtryskiwacza (EDU).
6 RHD:
1KD-FTV  i  2KD-FTV  (z DPF):Sterownik wtryskiwacza (EDU);LHD:
1KD-FTV  i  2KD-FTV  (bez DPF):

Sterownik wtryskiwacza (EDU).



Toyota Hilux AN10AN20AN30 (2004-2015) - schematy bezpieczników i przekaźników

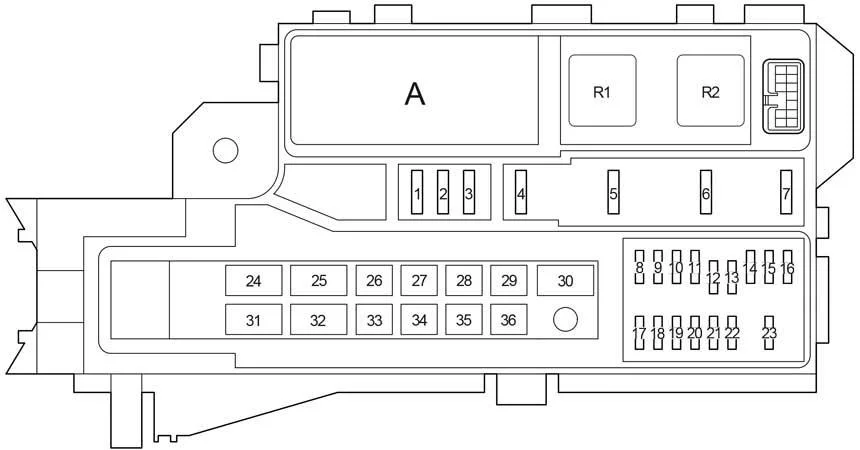

Toyota Hilux AN10AN20AN30 (2004-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 25 Zapasowy bezpiecznik
2 15 Zapasowy bezpiecznik
3 10 Zapasowy bezpiecznik
4 7,5 Europa, Maroko:

Od sierpnia 2012 do sierpnia 2013:

Przednie światła przeciwmgielne;

Od sierpnia 2013:

Przednie światła przeciwmgielne.
4 15 Do sierpnia 2013:

Przednie światła przeciwmgielne;

Z wyjątkiem Europy, Maroka:

Od sierpnia 2012 do sierpnia 2013:

Przednie światła przeciwmgielne.
Reklama
5 10 Klakson
6 25 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
7 – –
8 20 Przed czerwcem 2011:

Reflektor prawy (niski)
8 15 Od czerwca 2011 r.:

Reflektor prawy (niski)
9 20 Przed czerwcem 2011:

Reflektor lewy (niski)
9 15 Od czerwca 2011 r.:

Reflektor lewy (niski)
10 20 Przed czerwcem 2011 r.:

Reflektor prawy (wysoki) i prawy (niski)
10 15 Od czerwca 2011 r.:

Reflektor prawy (wysoki) i prawy (niski)
11 20 Przed czerwcem 2011 r.:

Reflektor lewy (wysoki) i lewy (niski)
11 15 Od czerwca 2011 r.:

Reflektor lewy (wysoki) i lewy (niski)
12 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
13 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
14 7,5 Przed sierpniem 2008 r.:

Przełączniki grzecznościowe w drzwiach;

System zamka elektrycznego;

Bezprzewodowy system zdalnego sterowania;

Czujnik skrętu i reflektory.
14 10 Od sierpnia 2008 r.:

Przełączniki grzecznościowe w drzwiach;

System elektrycznego zamka drzwi;

Bezprzewodowy system zdalnego sterowania;

Czujnik skrętu;

Reflektory.
15 15 Przed sierpniem 2013:

System audio
15 20 Od sierpnia 2013:

System audio
16 7,5 Oświetlenie wnętrza;

Lampka wyłącznika silnika;

Oświetlenie osobiste;

Wskaźniki i mierniki;

Zegar;

Wyświetlacz informacyjny;

Bezprzewodowy system zdalnego sterowania;

System świateł do jazdy dziennej;

Światło przeciwmgielne.
17 20 System kontroli emisji
18 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa;

Elektryczny układ sterowania przepustnicą.
19 7,5 System ładowania
20 15 Światła awaryjne i kierunkowskazy
21 – –
22 7,5 System klimatyzacji
23 30 Bezpieczniki „ECU-B”, „DOME” i „RAD”
24 50 Grzałka elektryczna
25 30 Przed czerwcem 2011:

Środki czyszczące do reflektorów
25 30 Fotel elektryczny
26 50 Europa:

Od sierpnia 2010 do czerwca 2011 (bez automatycznej klimatyzacji): Nagrzewnica elektryczna;

Od czerwca 2011 r.:

Nagrzewnica elektryczna.
26 30 Europa: przed czerwcem 2011 (z automatyczną klimatyzacją):

Nagrzewnica elektryczna;

Przed sierpniem 2010 (bez automatycznej klimatyzacji):

Nagrzewnica elektryczna;

Australia:

Nagrzewnica elektryczna
Reklama
27 40 Przed sierpniem 2008:

ABS, TRC i VSC
27 40 Od czerwca 2011:

Środki czyszczące do reflektorów
28 40 Przed sierpniem 2009:

Układ klimatyzacji, bezpiecznik „A/C”
28 50 Od sierpnia 2009:

System klimatyzacji, bezpiecznik „A/C”
29 30 ABS, TRC i VSC
30 40 Od sierpnia 2008: ABS, TRC i VSC
31 100 Układ ładowania, „PWR SEAT”, „HLP CLN”, „FR HTR”, „AMI”, „IG1”, „PTC NO.1”, „PTC NO.2”, „PWR OUT”, „STOP”, ” Bezpieczniki OGON” i „OBD”
32 80 Układ żarzenia silnika
33 50 Bezpieczniki „FOG”, „HORN” i „EFI”
34 30 Rozrusznik silnika, bezpieczniki „ST”, „IGN”, „INJ” i „MET”
35 40 Bezpieczniki „H-LP RH”, „H-LP LH”, „H-LP RL” i „H-LP LL”
36 50 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
Przekaźnik
R1 Ściemniacz (DIM)
R2 Reflektor (H-LP)

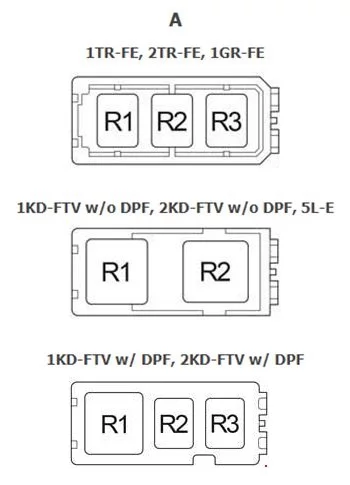

A
R1 Rozrusznik (ST)
R2 1TR-FE, 2TR-FE, 1GR-FE:

Czujnik stosunku powietrza do paliwa (A/F);

1KD-FTV bez DPF, 2KD-FTV bez DPF, 5L-E:

Układ żarzenia silnika (GLOW);

1KD-FTV z DPF, 2KD-FTV z DPF:

Czujnik stosunku powietrza do paliwa (A/F).
R3 1TR-FE, 2TR-FE, 1GR-FE:

Pompa paliwa (F/PMP);

1KD-FTV z DPF, 2KD-FTV z DPF: –

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Brak komentarzy.


Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Na czasie
Copyright ©2024 Bezpieczniki24.pl.
