Toyota Venza (2008-2017) – schematy bezpieczników i przekaźników

Rocznik 2008-2017
Zaktualizowano 16.01.2025
Toyota Venza (2008-2017) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Venza z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Sprawdzanie oraz wymiana bezpieczników Toyota Venza (2008-2017)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Toyota Venza (2008-2017)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone

Przedział pasażerski Toyota Venza (2008-2017)

Toyota Venza (2008-2017) - schematy bezpieczników i przekaźników

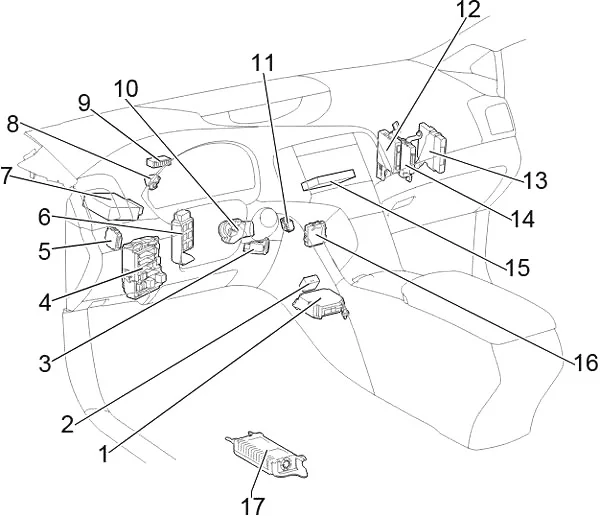

  1. Zespół czujnika środkowej poduszki powietrznej
  2. Podzespół ECU sterowania blokadą zmiany biegów
  3. Wzmacniacz klucza transpondera
  4. Skrzynka bezpieczników / ECU korpusu głównego
  5. ECU poziomowania reflektorów
  6. Skrzynka przekaźników
  7. ECU wspomagania kierownicy
  8. Migacz kierunkowskazów
  9. Złącze łączące
  10. Siłownik blokady kierownicy
  11. Złącze łączące
  12. Wzmacniacz klimatyzacji
  13. ECU sterowania zarządzaniem energią
  14. ECU AWD
  15. Moduł rozszerzeń
  16. ECU obrotowego reflektora
  17. Stereofoniczny wzmacniacz komponentowy

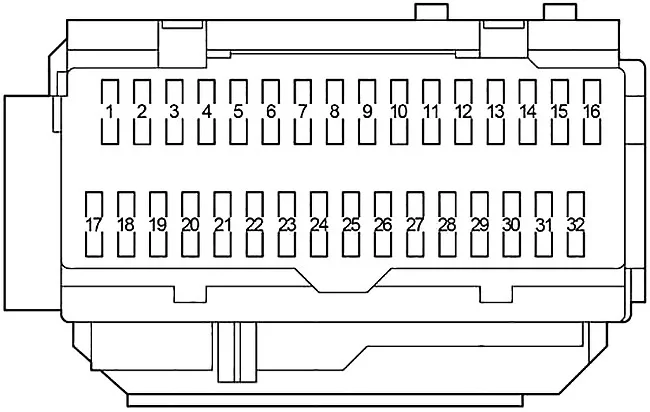

Schemat skrzynki bezpieczników w przedziale pasażerskim Toyota Venza (2008-2017)

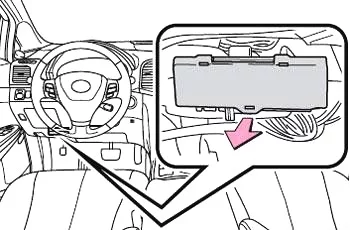

Panel bezpieczników znajduje się pod lewą stroną deski rozdzielczej. Zdejmij pokrywę.

Toyota Venza (2008-2017) - schematy bezpieczników i przekaźników

Toyota Venza (2008-2017) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 25 2008-2009: Elektryczne szyby
20 2010-2017: Elektryczne szyby
2 25 2008-2009: Elektryczne szyby
20 2010-2017: Elektryczne szyby
3 25 2008-2009: Elektryczne szyby
20 2010-2017: Elektryczne szyby
4 15 Światła przeciwmgielne
5 OBD 7,5 System diagnostyki pokładowej
6 25 2008-2009: Elektryczne szyby
20 2010-2017: Elektryczne szyby
7 10 Światła stopu, system kontroli stabilności pojazdu
8 10 Tylne światło przeciwmgielne
9 – – –
10 AM1 7,5 System startowy
11 ECU-B №2 7,5 Czujnik układu kierowniczego, system klimatyzacji, elektryczne szyby
12 Napęd na 4 koła 7,5 Aktywna kontrola momentu obrotowego 4WD
13 20 Podgrzewacze siedzeń
14 25 Elektryczny szyberdach
15 10 Światła obrysowe boczne, światła tylne, oświetlenie tablicy rejestracyjnej
16 PŁYTA 5 Światła awaryjne, system audio, zegar, sterowanie oświetleniem tablicy przyrządów, oświetlenie schowka na rękawiczki, oświetlenie schowka konsoli, przełączniki kierownicy, odmgławiacze zewnętrznych lusterek wstecznych, podgrzewacze siedzeń, system kontroli stabilności pojazdu, światło dźwigni zmiany biegów
17 ECU IG №1 10 System komunikacji Multiplex, elektryczny szyberdach, elektrycznie sterowane tylne drzwi, podgrzewane siedzenia, Active Torque Control 4WD, system audio, automatyczne światła drogowe
18 15 Spryskiwacz tylnej szyby
19 10 System klimatyzacji
20 20 Spryskiwacz szyby przedniej
21 ECU IG №2 7,5 System kontroli stabilności pojazdu, automatyczny system poziomowania reflektorów, czujnik odchylenia i G, czujnik układu kierowniczego, system blokady zmiany biegów, system ostrzegania o ciśnieniu w oponach, automatyczna skrzynia biegów, elektryczne wspomaganie kierownicy
22 10 Entune Premium Audio z nawigacją, światłami cofania, systemem ładowania, światłami awaryjnymi, wyświetlaczem wielofunkcyjnym
23 30 Wycieraczki
24 15 Wycieraczka tylnej szyby
25 – – –
26 IGN 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ blokady kierownicy, system inteligentnego kluczyka, system poduszek powietrznych SRS, system klasyfikacji pasażerów z przodu
27 7,5 Manometry i mierniki, wyświetlacz wielofunkcyjny, system komunikacji multipleksowej
28 ECU-ACC 7,5 Elektryczne lusterka wsteczne
29 7,5 System blokady zmiany biegów
30 15 Gniazdka elektryczne
31 RADIO №2 7,5 System nagłośnienia
32 MIR HTR 10 Odmgławiacze zewnętrznych lusterek wstecznych

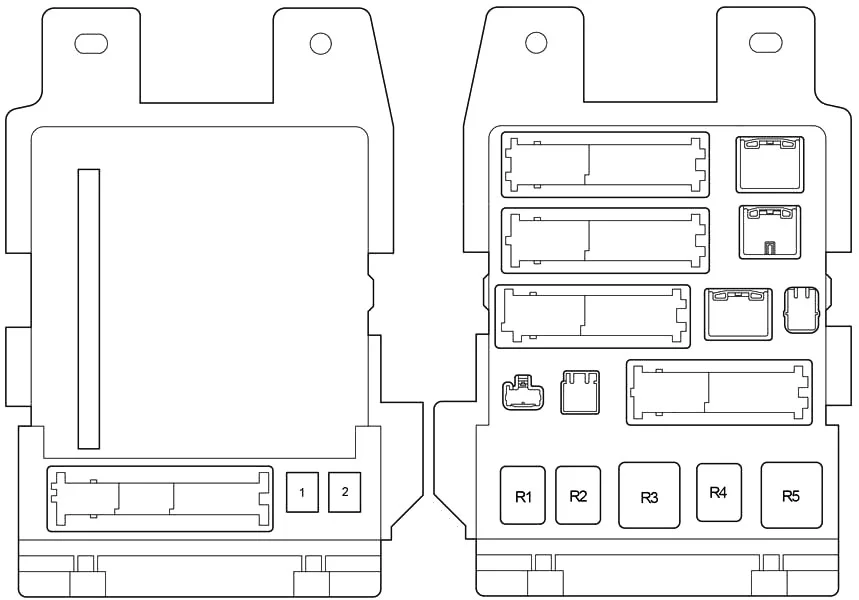

Toyota Venza (2008-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Elektryczne siedzenia
2 – – –
Przekaźnik
R1 Światła przeciwmgielne
R2 Tylne światła
R3 Przekaźnik akcesoriów (ACC)
R4 –
R5 Zapłon (IG1)

Skrzynka przekaźników Toyota Venza (2008-2017)

Toyota Venza (2008-2017) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Oświetlenie wewnętrzne (DOME CUT)
R2 Tylne światło przeciwmgielne (RR FOG)
R3 –
R4 Zapłon (IG1 №2)

Komora silnika Toyota Venza (2008-2017)

Toyota Venza (2008-2017) - schematy bezpieczników i przekaźników

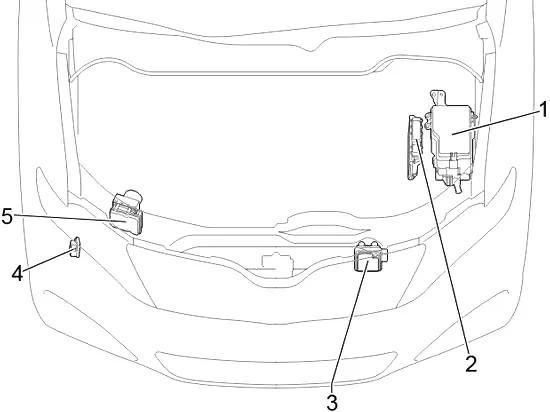

  1. Skrzynka bezpiecznikowa
  2. ECM
  3. ECU sterowania skrzynią biegów
  4. Przekaźnik sterujący czyszczenia reflektorów
  5. Siłownik hamulca

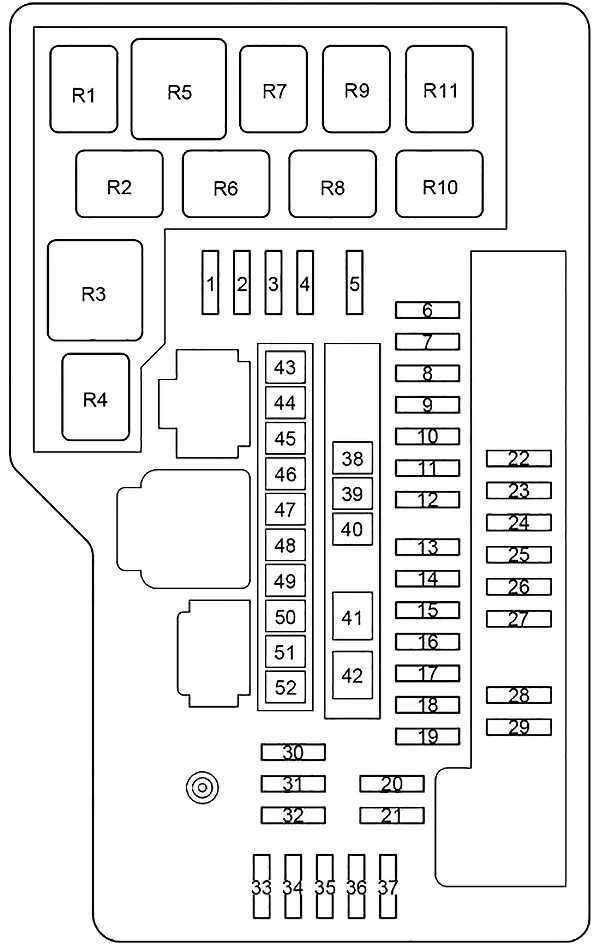

Schemat skrzynki bezpieczników komory silnika Toyota Venza (2008-2017)

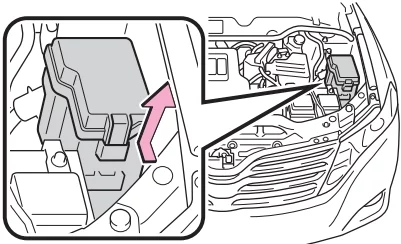

Wciśnij wypustkę i zdejmij pokrywę.

Toyota Venza (2008-2017) - schematy bezpieczników i przekaźników

Toyota Venza (2008-2017) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 7,5 Oświetlenie osobiste/wewnętrzne, oświetlenie toaletki, oświetlenie włącznika silnika, oświetlenie dodatkowe drzwi, elektryczne tylne drzwi, wskaźniki i licznik
2 ECU-B 10 Wskaźniki i mierniki, zegar, system audio, jednostka główna ECU, bezprzewodowy pilot zdalnego sterowania, system inteligentnego klucza, elektryczne tylne drzwi, system klasyfikacji pasażerów z przodu
3 RSE 10 2008-2012: System rozrywki dla tylnych siedzeń
4 RADIO №1 15 2008-2010: System audio, system nawigacji
20 2011-2017: System audio, system nawigacji
5 DCC – –
6 RADIO №3 25 2008-2012: System audio
WZMACNIACZ AUDIO 20 2013-2017: System audio
7 – – –
8 IG2 25 Bezpieczniki „INJ №1”, „INJ №2”, system poduszek powietrznych SRS
9 – – –
10 HAZ 15 2008-2012: Kierunkowskazy
TURN-HAZ 15 2013-2017: Kierunkowskazy
11 ETCS 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą
12 EFI nr 1 10 System inteligentnego kluczyka, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, automatyczna skrzynia biegów
13 ALT-S 7,5 System ładowania
14 AM2 7,5 System komunikacji multipleksowej, system startowy
15 SEC-HORN 7,5 Środek odstraszający przed kradzieżą
16 20 Układ blokady kierownicy
17 20 Elektryczny system blokowania drzwi
18 – – –
19 BI-XENON 10 2013-2017: Reflektory wyładowcze (sterowanie światłami drogowymi)
20 EFI nr 3 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
21 EFI nr 2 15 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
22 EFI nr 4 20 1AR-FE: Czujnik stosunku powietrza do paliwa
GŁÓWNY EFI 25 2GR-FE: Bezpieczniki „EFI №2”, „EFI №3”.
23 – – –
24 H-LP RH HI 15 Reflektor prawy (światło drogowe)
25 H-LP LH HI 15 Reflektor lewy (światło drogowe)
26 H-LP PR LO 15 Reflektor prawy (światło mijania)
27 H-LP LH LO 15 Reflektor lewy (światło mijania)
28 10 Klakson
29 GŁÓWNY EFI 20 1AR-FE: Bezpieczniki „EFI №2”, „EFI №3”.
A/F 20 2GR-FE: Czujnik stosunku powietrza do paliwa
30 INJ №2 15 Układ zapłonowy
31 INJ №1 15 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
32 – – –
33 AC 115V 15 2008-2012: Gniazdo zasilania
10 2013-2017: Zewnętrzne lusterka wsteczne (pamięć pozycji kierowcy)
34 – – –
35 20 Odmrażacz do wycieraczek
36 – – –
37 – – –
38 ST/AM2 30 System startowy
39 – – –
40 – – –
41 EPS 80 Elektryczne wspomaganie kierownicy
42 ALT 120 Układ ładowania, bezpieczniki „HEATER”, „ABS №1”, „FAN MAIN”, „ABS №2”, „PBD”, „RR DEF”, „MIR HTR”, „DEICER”
140 Układ ładowania, bezpieczniki „HEATER”, „ABS №1”, „FAN MAIN”, „ABS №2”, „PBD”, „RR DEF”, „MIR HTR”, „DEICER”
43 RR DEF 30 Odmgławiacz tylnej szyby
44 PBD 30 2008-2012: Zasilanie tylnych drzwi
30 2013-2017: Zasilanie tylnych drzwi
45 H-LP CLNR 30 Środek do czyszczenia reflektorów
WENTYLATOR GŁÓWNY 40 2GR-FE: Elektryczny wentylator chłodzący
46 30 1AR-FE: Elektryczny wentylator chłodzący
47 30 1AR-FE: Elektryczny wentylator chłodzący
48 – – –
49 ABS №2 30 Układ przeciwblokujący, system kontroli stabilności pojazdu
50 50 2GR-FE: Elektryczny wentylator chłodzący
51 ABS №1 50 Układ przeciwblokujący, system kontroli stabilności pojazdu
52 50 System klimatyzacji
Przekaźnik
R1 Zabezpieczenie przed kradzieżą (SEC HORN)
R2 Odmrażacz wycieraczek przedniej szyby (DEICER)
R3 –
R4 Światła stopu (BRK)
R5 Odmgławiacz tylnej szyby (RR DEF)
R6 Rozrusznik (ST)
R7 Elektryczny wentylator chłodzący (FAN №1)
R8 Reflektory wyładowcze (BI-XENON)
R9 Elektryczny wentylator chłodzący (FAN №3)
R10 Elektryczny wentylator chłodzący (FAN №2)
R11 Zapłon (IG2)

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
