Toyota Hilux (1997-2005) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Hilux z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005. Toyota Hilux (1997-2005) to kolejna odsłona popularnego pickupa japońskiego producenta samochodów, który kontynuował swoją renomę niezawodności, wytrzymałości i zdolności terenowych. W okresie od 1997 do 2005 roku, Hilux przeszedł pewne […]

08/26/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Hilux z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Toyota Hilux (1997-2005) to kolejna odsłona popularnego pickupa japońskiego producenta samochodów, który kontynuował swoją renomę niezawodności, wytrzymałości i zdolności terenowych. W okresie od 1997 do 2005 roku, Hilux przeszedł pewne zmiany w projektowaniu i technologii, dostosowując się do ewoluujących potrzeb rynku. Oto kilka kluczowych informacji o modelu Toyota Hilux (1997-2005):

Design i Wygląd: Toyota Hilux (1997-2005) zachowała charakterystyczny wygląd pickupa, będąc trwałym i praktycznym pojazdem z obrotową platformą ładunkową. W tym okresie Hilux zyskał bardziej nowoczesne i zaokrąglone linie nadwozia w porównaniu do wcześniejszych wersji.

Opcje Napędu: Hilux (1997-2005) oferował różne opcje napędu, w tym napęd na dwie lub cztery koła, co przyczyniało się do elastyczności i wszechstronności w różnych warunkach terenowych i użytkowych.

Zdolności Terenowe: Podobnie jak wcześniejsze wersje, Toyota Hilux (1997-2005) była ceniona za swoje zdolności terenowe. Możliwość wyboru napędu na cztery koła oraz konstrukcja ramy ramowej sprawiała, że Hilux był popularny w terenowych przygodach i pracach na budowach.

Wersje Nadwoziowe i Kabiny: Hilux (1997-2005) był dostępny w różnych wersjach nadwoziowych, w tym krótkim i długim kształcie kabiny, jak również jako podwozie do montażu nadwozia lub zabudowy specjalistycznej.

Silniki i Efektywność Paliwowa: W zależności od rynku, Hilux oferował różne opcje silników, w tym zarówno benzynowe, jak i wysokoprężne. Wprowadzano również ulepszenia mające na celu poprawę efektywności paliwowej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

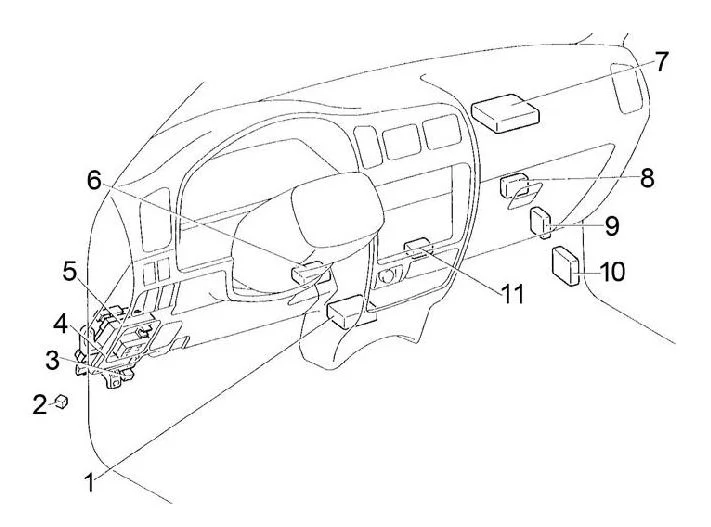

Przedział pasażerski

LHD

Toyota Hilux (1997-2005) - schematy bezpieczników i przekaźników

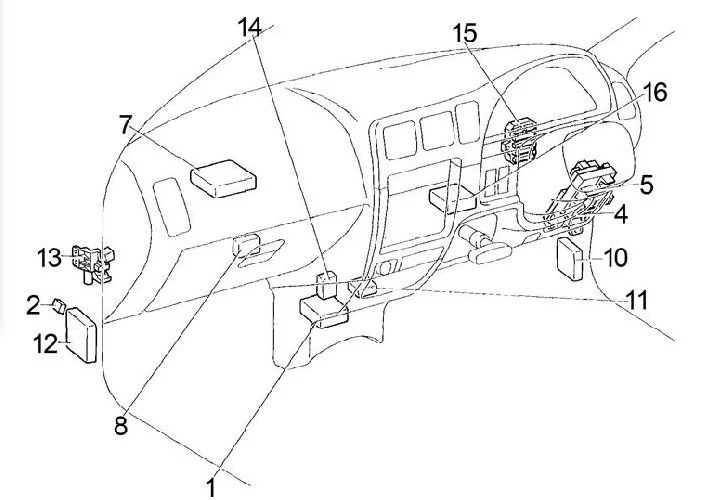

RHD

Toyota Hilux (1997-2005) - schematy bezpieczników i przekaźników
Numer Opis
1 Zespół czujnika poduszki powietrznej
2 Dodaj przekaźnik sterujący
3 HD:  Przekaźnik otwarcia obwodu (pompa paliwa)
4 Przekaźnik integracyjny
5 Skrzynka bezpiecznikowa
6 HD:  Przekaźnik świateł do jazdy dziennej
7 ECU emisji (3RZ-F, 1RZ)
Timer podgrzewania wstępnego (Diesel)
LHD:  ECU silnika (2RZ-FE)
RHD:  ECU silnika (M/T) (3RZ-FE, 1RZ-E)
RHD:  ECU silnika i ECT ( A/T) (3RZ-FE, 1RZ-E)
8 Wzmacniacz klimatyzacji
9 HD:  ECU blokady mechanizmu różnicowego
10 ABS ECU
11 Czujnik opóźnienia BS
12 HD:  sterowanie 4WD ECU
13 HD:  Skrzynka przekaźników (przekaźnik otwierania obwodu (pompa paliwa))
14 HD:  automatyczny przekaźnik sterujący anteną
15 RHD:
Australia:  Blok przyłączeniowy
Z wyjątkiem Australii:  Uchwyt złącza
16 RHD:  Przekaźnik światła ściemniania
Zobacz także:  Toyota 4Runner (N120/N130) (1989-1995) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim

Toyota Hilux (1997-2005) - schematy bezpieczników i przekaźników
Bezpiecznik Ampery [A] Opis
1 SEAT-HTR 20 Ogrzewanie siedzenia
2 ACC 15 Zapalniczka, zegar, elektryczne lusterka wsteczne, światła cofania, system blokady zmiany biegów
3 ECU-B 7,5 Tylne światło przeciwmgielne, lampka ostrzegawcza poduszek powietrznych SRS, system świateł do jazdy dziennej, tempomat, układ przeciwblokujący
4 4WD 20 System sterowania ADD, system sterowania napędem na cztery koła, system blokady tylnego mechanizmu różnicowego
5 SKRĘCAĆ 10 Kierunkowskazy, migacze awaryjne
6 MIERNIK 10 Wskaźniki i liczniki, światła cofania, tempomat, antena zasilająca, system sterowania zamkiem elektrycznym, elektronicznie sterowana automatyczna skrzynia biegów, system rozruchowy, system ładowania, system sterowania nagrzewnicą
7 ECU-IG 15 Układ przeciwblokujący, system blokady zmiany biegów
8 WYCIERACZKA 20 Wycieraczki i spryskiwacze przedniej szyby
9 IGN 10 Lampka ostrzegawcza wyładowania, system poduszek powietrznych SRS, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
10 MOC 30 Okna elektryczne, system sterowania blokadą drzwi elektrycznych
PRZEKAŹNIK
R1 Przekaźnik integracyjny
Toyota Hilux (1997-2005) - schematy bezpieczników i przekaźników

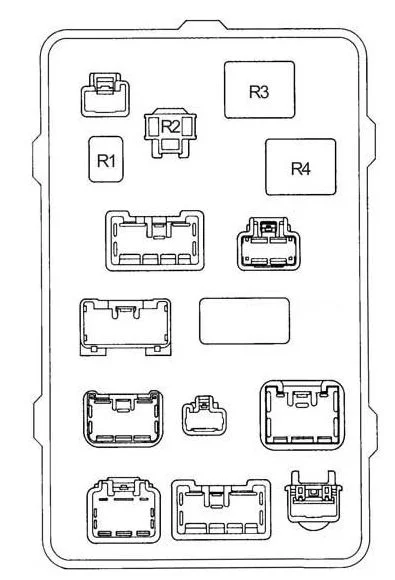

Numer Opis
R1 klakson
R2 Włącz migacz sygnału
R3 Przekaźnik energii
R4 Odmgławiacz

Skrzynka przekaźników przedziału pasażerskiego (RHD)

Toyota Hilux (1997-2005) - schematy bezpieczników i przekaźników
Numer Opis
R1 Pompa paliwa (otwarcie obwodu)

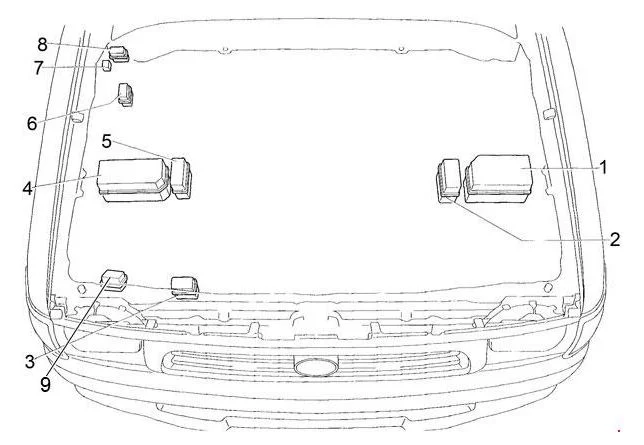

Komora silnika

Toyota Hilux (1997-2005) - schematy bezpieczników i przekaźników
Numer Opis
1 Skrzynka bezpieczników (benzyna, LHD Diesel)
2 Skrzynka przekaźników nr 1 (LHD Diesel)
3 Skrzynka przekaźnikowa nr 2
4 Skrzynka bezpieczników (Diesel RHD)
5 Skrzynka przekaźnikowa nr 1 (RHD)
6 Skrzynka przekaźnikowa nr 3 (LHD)
7 Przekaźnik czyszczenia reflektorów (LHD)
8 Skrzynka przekaźnikowa nr 3 (RHD)
9 Skrzynka przekaźnikowa nr 4 (Izrael)

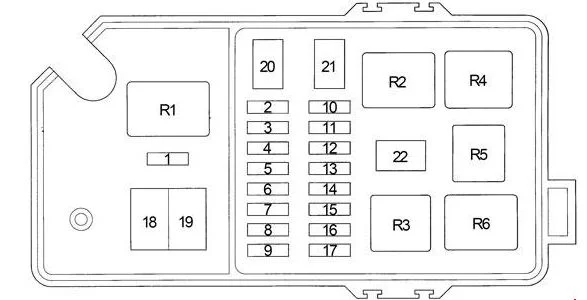

Skrzynka bezpieczników komory silnika (typ 1)

Toyota Hilux (1997-2005) - schematy bezpieczników i przekaźników
Bezpiecznik Ampery [A] Opis
1
2 ODMGŁAĆ 15 Odmgławiacz tylnej szyby
3 ZATRZYMAĆ 10 Światła stopu
4 ALT-S 7,5 System ładowania
5
6 OBD 7,5 Benzyna:  pokładowy system diagnostyczny
AM2 20 Olej napędowy: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
7 EFI 15 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
8 KLAKSON 15 Klakson, migacze awaryjne
9 KOPUŁA 15 Samochodowy system audio, antena zasilająca, oświetlenie wewnętrzne, zegar, światło wyłącznika zapłonu, oświetlenie osobiste, oświetlenie sufitowe w drzwiach
AM2 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
10 TAIL 10 Światła tylne, oświetlenie tablicy rejestracyjnej, światła stopu, system klimatyzacji, system audio, zegar, zapalniczka, oświetlenie tablicy przyrządów
11
12 AC 10 System klimatyzacji
13 STA 7,5 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, wskaźniki i mierniki
14 GŁOWA (PRAWA) 10 Reflektor prawy
15 GŁOWA (LH) 10 Reflektor lewy
16 GŁOWA (LO RH) 10 Reflektor prawy (światła mijania)
17 GŁOWA (LO LH) 10 Reflektor lewy (światła mijania)
18 ABS 60 Benzyna:  Układ przeciwblokujący
POŁYSK, ABS 80 Olej napędowy:  układ żarzenia silnika, układ przeciwblokujący
19 ALT 80 45A, 55A:  “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “WSKAŹNIK”, “TURN”, “ECUI G”, “WYCIERACZKA” , bezpieczniki „4WD”, „NAGRZEWNICA”, „AC”, „OGON”, „PANEL”, „STOP” i „ALT-S”
100 70A:  “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “WSKAŹNIK”, “TURN”, “ECUI G”, “WYCIERACZKA”, “ 4WD”, „NAGRZEWNICA”, „AC”, „OGON”, „PANEL”, „STOP” i „ALT-S” bezpieczniki
20 PODGRZEWACZ 50 System klimatyzacji
21 AM1 40 Wyłącznik zapłonu, układ rozrusznika, przekaźnik spryskiwacza reflektorów, podgrzewacz paliwa, „ECU-B”, „WSKAŹNIK” „POWER”
22 AM2 30 Stacyjka
PRZEKAŹNIK
R1 Opornik
R2 Światła tylne (TAIL)
R3 Reflektory (HEAD)
R4 Podgrzewacz
R5 Rozrusznik
R6 (EFI)
Zobacz także:  Toyota Starlet (1996-1999) - schematy bezpieczników i przekaźników

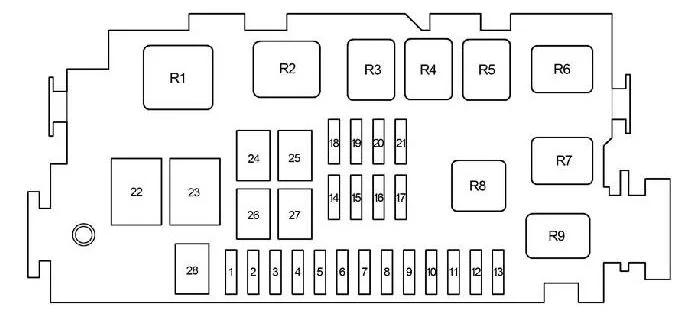

Skrzynka bezpieczników komory silnika (typ 2)

Toyota Hilux (1997-2005) - schematy bezpieczników i przekaźników
Bezpiecznik Ampery [A] Opis
1
2 GŁOWA (PRAWA) 10 Reflektor prawostronny
3 GŁOWA (LH) 10 Reflektor lewy
4 GŁOWA (RL) 10 Reflektor prawy (światło mijania)
5 GŁOWA (LL) 10 Reflektor lewy (światła mijania)
6 OGON 10 Światła tylne, oświetlenie tablicy rejestracyjnej
7 STA 7,5 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, wskaźniki i mierniki
8 Klimatyzacja 10 System klimatyzacji
9
10
11
12
13
14 KLAKSON 15 Klakson
15 KOPUŁA 15 System audio, oświetlenie wewnętrzne, zegar, oświetlenie osobiste, oświetlenie zewnętrzne drzwi, system świateł do jazdy dziennej, wskaźniki i mierniki
16 OBD 7,5 System diagnostyki pokładowej
17 EFI 15 2RZ-FE, 3RZ-FE:  wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
ECD 15 1KZ-TE, 5L-E:  wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
AM2 20 Olej napędowy:  układ zapłonowy, wielopunktowy układ wtrysku paliwa/sekwencyjny układ wtrysku paliwa
18 ALT−S 7,5 System ładowania
19 ODMGŁAĆ 15 Odmgławiacz tylnej szyby
20 ZATRZYMAĆ 20 Światła stopu
21
22 ABS 60 Benzyna:  Układ przeciwblokujący
POŁYSK, ABS 80 Olej napędowy:  układ żarzenia silnika, układ przeciwblokujący
23 ALT 80 45A, 55A:  “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “WSKAŹNIK”, “TURN”, “ECUI G”, “WYCIERACZKA” , bezpieczniki „4WD”, „NAGRZEWNICA”, „AC”, „OGON”, „PANEL”, „STOP” i „ALT-S”
100 70A:  “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “WSKAŹNIK”, “TURN”, “ECUI G”, “WYCIERACZKA”, “ 4WD”, „NAGRZEWNICA”, „AC”, „TAIL”, „PANEL”, „STOP” i „ALT-S” Bezpieczniki
24 PODGRZEWACZ 50 Wszystkie elementy w bezpieczniku „AC”
25 AM1 40 System startowy
26 WENTYLATOR CDS 30 Elektryczny wentylator chłodzący
27 AM2 30 Układ zapłonowy, wielopunktowy układ wtrysku paliwa/sekwencyjny układ wtrysku paliwa
28
PRZEKAŹNIK
R1 Benzyna: Rozrusznik
R2 Podgrzewacz
R3 Elektryczny wentylator chłodzący (CDS FAN)
R4 Tylne światła (OGON)
R5
R6
R7 Jednostka sterująca silnika (EFI)
Jednostka sterująca silnika (ECD)
R8 Reflektor (HEAD)
R9 Opornik
Zobacz także:  Toyota 4Runner (N280) (2010-2012) - schematy bezpieczników i przekaźników

Skrzynka przekaźników komory silnika nr 1

Toyota Hilux (1997-2005) - schematy bezpieczników i przekaźników
Przekaźnik Opis
R1 Rozrusznik (ST)
R2 System świecenia (SUB GLW)

Skrzynka przekaźników komory silnika nr 2

Toyota Hilux (1997-2005) - schematy bezpieczników i przekaźników
Przekaźnik Opis
R1 Dim-Dip nr 3
R2 Dim-Dip nr 2

Skrzynka przekaźników komory silnika nr 3

Toyota Hilux (1997-2005) - schematy bezpieczników i przekaźników
Przekaźnik Opis
R1 Elektryczny wentylator chłodzący (CDS FAN)
R2 Elektryczny wentylator chłodzący (CDS FAN NO.2)

Skrzynka przekaźników komory silnika nr 4

Toyota Hilux (1997-2005) - schematy bezpieczników i przekaźników
Przekaźnik Opis
R1 Układ przeciwblokujący (silnik ABS)
R2 Układ przeciwblokujący (elektromagnes ABS)
