Toyota Aygo AB40 (2014-2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Aygo AB40 z lat: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.

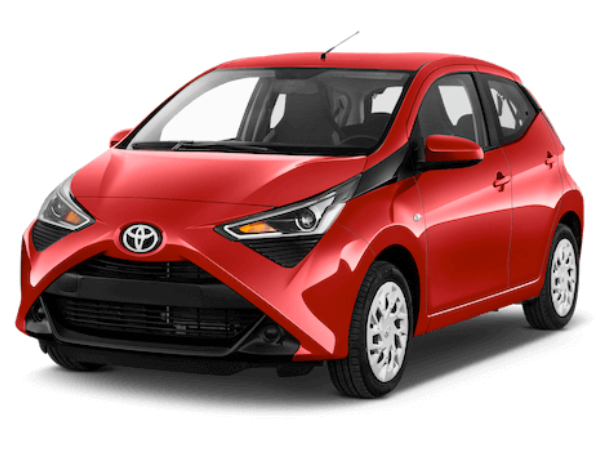

Toyota Aygo AB40 to czwarta generacja modelu Aygo, produkowana od 2014 roku. Aygo AB40 jest kontynuacją popularnego i kompaktowego samochodu miejskiego, oferując nowoczesny design, efektywne jednostki napędowe i personalizację, która jest charakterystyczna dla tego modelu. Oto kilka kluczowych informacji na temat Toyota Aygo AB40:

Design i Rozmiar: Aygo AB40 charakteryzuje się wyrazistym i zabawnym designem, z charakterystycznymi detalami, które nadają mu indywidualnego wyglądu. Model ten ma kompaktowe wymiary, co czyni go idealnym samochodem do poruszania się po zatłoczonych miejskich ulicach. Warianty trzydrzwiowe i pięciodrzwiowe są dostępne w zależności od preferencji.

Personalizacja: Toyota Aygo znana jest z możliwości personalizacji, a czwarta generacja AB40 kontynuuje tę tradycję. Klienci mają szeroki wybór opcji kolorystycznych nadwozia, obić wnętrza oraz różnych naklejek i dodatków, co pozwala dostosować samochód do indywidualnych gustów.

Wnętrze i Wyposażenie: Wnętrze Aygo AB40 prezentuje się nowocześnie i minimalistycznie. Materiały są solidnej jakości, a deska rozdzielcza została zaprojektowana z myślą o prostocie i funkcjonalności. Wersje wyposażeniowe oferują różne opcje multimedialne i technologiczne.

Silniki i Efektywność: Aygo AB40 jest dostępny z ekonomicznymi i małymi silnikami benzynowymi. Chociaż moce silników nie są zbyt wysokie, są one dostosowane do miejskiej jazdy i charakteryzują się dobrymi oszczędnościami paliwa.

Dynamika Jazdy: Choć Aygo skupia się na codziennej jeździe w mieście, model ten oferuje zwinne i zwrotne prowadzenie, które ułatwia poruszanie się w miejskim ruchu. Mimo niewielkich rozmiarów, samochód oferuje przyzwoitą dynamikę jazdy.

Technologie i Bezpieczeństwo: Mimo że Aygo jest samochodem miejskim, to Toyota zadbała o dostarczenie pewnych zaawansowanych technologii i systemów bezpieczeństwa. W zależności od wersji wyposażeniowej, oferowane są różne systemy asystujące podczas jazdy oraz multimedialne rozwiązania.

Podsumowanie: Toyota Aygo AB40 to kontynuacja udanego modelu miejskiego, który charakteryzuje się nowoczesnym designem, personalizacją, kompaktowymi rozmiarami i efektywnością. To samochód idealny do poruszania się po zatłoczonych ulicach miasta, oferujący jednocześnie pewne opcje personalizacji i technologii.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Toyota Aygo AB10 (2005-2014) - schematy bezpieczników i przekaźników

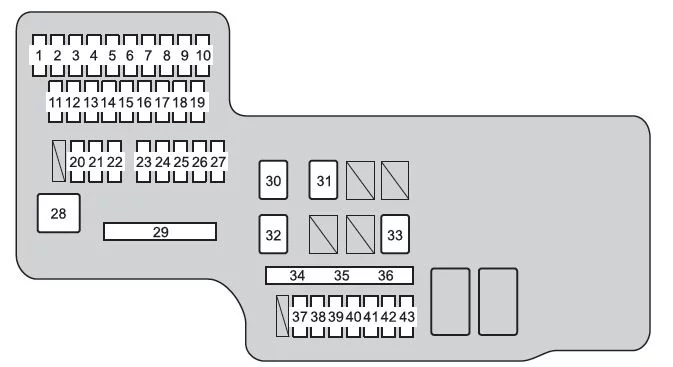

Komora silnika

Toyota Aygo AB40 (2014-2022) - schematy bezpieczników i przekaźników
Bezpiecznik Ampery [A] Opis
1 H-LP RH-LO 10 Reflektor prawy (światło mijania)
2 H-LP LH-LO 10 Reflektor lewy (światła mijania);Ręczna regulacja ustawienia reflektorów.
3 H-LP RH-HI 7,5 Reflektor prawy (światło drogowe)
4 H-LP LH-HI 7,5 Reflektor lewy (światło drogowe);

Wskaźniki i mierniki.

5 EFI NO.3*1 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

6 EFI NO.4*1 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

7 EFI NO.5*1 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

8 RDI NO.2*1 7,5 Elektryczny wentylator chłodzący
9 A / C COMP 7,5 System klimatyzacji
10 IG2 NO.3*2 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Światła stop;

Wysoko zamontowane światło stopu.

11 DOME 5 Oświetlenie wewnętrzne;

Oświetlenie bagażnika.

12 HAZ 10 Kierunkowskazy;

Światła awaryjne;

Wskaźniki i mierniki.

13 HORN 10 Klakson
14 D / C CUT 30 ECU-B nr 1, ECU-B nr 2, ECU-B nr 3
15 ECU-B NO.4*2 7,5 Wielomodowa manualna skrzynia biegów
16 AM2 NO.2 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

17 AM2 NO.3 7,5 Inteligentny system wejścia i startu
18 ICS * 2 7,5 System ładowania
19 EFI-MAIN * 1 25 EFI NR 3, EFI NR 4,EFI NR 5, RDI NR 2.
20 ST 30 System startowy
21 STRG LOCK 7,5 System blokady kierownicy
22 H-LP-MAIN 25 H-LP RH-LO, H-LP LH-LO,H-LP RH-HI, H-LP LH-HI.
23 WIPER-S*2 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

24 STA 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ rozruchowy;

Wielomodowa ręczna skrzynia biegów;

System Stop & Start.

25 ECU-B NO.3 15 System audio, inteligentny system wejścia i startu
26 ECU-B NO.1 7,5 Licznik i mierniki
27 ECU-B NO.2 7,5 System kontroli stabilności pojazdu
28 J / B 60 Skrzynka bezpieczników przyrządu
29 ALT * 2 125 DEF, S / HTR F / R, S / HTR F / L,CANVAS TOP, ABS nr 1, ABS nr 2,

RDI nr 1, FOG FR, DRL.

30 AMT * 3 50 Wielomodowa manualna skrzynia biegów
BBC * 4 40 System Stop & Start
31 EPS 50 Elektryczny układ wspomagania kierownicy
32 RDI NO.1 50 * 1 Elektryczny wentylator chłodzący
30 * 5
40 * 5
33 ABS NO.1 50 Układ przeciwblokujący;

System kontroli stabilności pojazdu.

34 SPARE 10 Zapasowy bezpiecznik
35 SPARE 20 Zapasowy bezpiecznik
36 SPARE 30 Zapasowy bezpiecznik
37 DEF 20 Odmgławiacz szyby tylnej;

Odmgławiacz zewnętrznego lusterka wstecznego.

38 ABS NO.2 30 Układ przeciwblokujący;

System kontroli stabilności pojazdu.

39 FOG FR 7,5 Przednie światła przeciwmgielne;

Wskaźniki i mierniki.

40 DRL 7,5 Światła dzienne
41 S / HTR F / R 15 Ogrzewacze siedzeń (prawa strona)
42 CANVAS TOP 20 Miękki składany dach
43 S / HTR F / L 15 Podgrzewacze siedzeń (lewa strona)
* 1: Silnik HM01
* 2: Silnik 1KR
* 3: Pojazdy z wielotrybową manualną skrzynią biegów
* 4: Pojazdy z systemem Stop & Start
* 5: Wymień bezpiecznik na taki sam, jak oryginalny

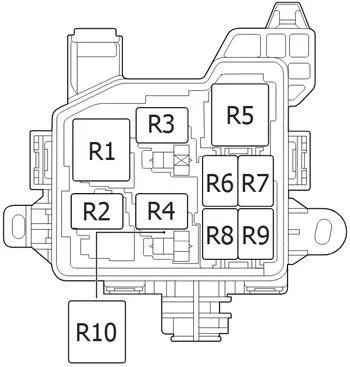

Skrzynka przekaźnikowa

Toyota Aygo AB40 (2014-2022) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Reflektor (H-LP)
R2 Od maja 2015: światło stopu (STOP LP)
R3 Ściemniacz (DIM)
R4 Normalny: elektryczny wentylator chłodzący (FAN NO.1)
R5 Wielotrybowa manualna skrzynia biegów (MMT)
R6 Przednie światło przeciwmgielne (FR FOG)
R7 Klakson
R8 System świateł do jazdy dziennej (DRL)
R9 Sprzęgło sprężarki klimatyzacji (MG CLUTCH)
R10 Tropic: Elektryczny wentylator chłodzący (FAN NO.1)

Tablica przyrządów po stronie kierowcy

Toyota Aygo AB40 (2014-2022) - schematy bezpieczników i przekaźników
Bezpiecznik Ampery [A] Opis
1 IG1 NO.2 5 Światło cofania;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

System audio;

System kontroli stabilności pojazdu.

2 WASHER 15 Spryskiwacz przedniej szyby;

Spryskiwacz tylnej szyby.

3 ECU-IG NO.1 5 ECU głównego nadwozia;

Wskaźniki i mierniki;

System klimatyzacji;

Odmgławiacz tylnej szyby;

Odmgławiacze zewnętrznego lusterka wstecznego;

Podgrzewacze siedzeń;

System audiol

System PCS.

4 ECU-IG NO.2 5 Elektryczny układ wspomagania kierownicy;

System Stop & Start.

5 WIPER RR 15 Wycieraczka tylnej szyby
6 IG1 NO.1 5 Elektryczny wentylator chłodzący;

Układ przeciwblokujący;

System kontroli stabilności pojazdu.

7 WIPER 25 Wycieraczka przedniej szyby
8 MIR HTR 10 Odmgławiacze zewnętrznego lusterka wstecznego
9 P / OUTLET 15 Gniazdo zasilania;

Zapalniczka.

10 ECU-ACC 7,5 Zewnętrzne lusterka wsteczne;

System audio;

System Stop & Start;

Wskaźniki i mierniki.

11 IG2 NO.2 5 Układ blokady kierownicy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Wielomodowa ręczna skrzynia biegów.

12 A/BAG 7,5 System poduszek powietrznych SRS
13 METER 5 Licznik i mierniki;

System Stop & Start.

14 IG2 NO.1 15 * 1 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy;

Układ wtrysku paliwa;

Światła stop.

7,5 * 2
15 EFI NO.1 7,5 * 1 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

System Stop & Start.

10 * 2
16 OBD 7,5 System diagnostyki pokładowej
17 STOP 10 Światła stopu;

Wysoko zamontowane światło stopu;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ przeciwblokujący;

System kontroli stabilności pojazdu;

Wielomodowa ręczna skrzynia biegów;

Inteligentny system wprowadzania i uruchamiania.

18 TAIL 10 Światła pozycyjne;

Oświetlenie tablicy rejestracyjnej;

Tylne światło przeciwmgielne;

Przednie światła przeciwmgielne;

Światła tylne;

Podświetlenie przełączników;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Wskaźniki i mierniki;

System audio.

19 HTR 40 System klimatyzacji
20 AM1 40 HTR, OBD, A / C, TAIL, FOG RR, STOP,P / W, DRZWI F / L, DRZWI F / R
21 AM2 NO.1 30 EFI NR 2, EFI-MAIN, D / L
22 EFI NO.2*1 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

23 EFI-MAIN * 1 20 EFI nr 1;Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Pompa paliwa.

24 D / L 25 Jednostka główna ECU;

System zamka drzwi.

25 P / W 30 Elektrycznie sterowane szyby
26 DOOR F/R*3 25 Elektrycznie sterowane szyby
DOOR F/L*4
27 A / C 10 System klimatyzacji
28 FOG RR 5 Tylne światło przeciwmgielne
* 1: Silnik 1KR
* 2: Silnik HM01
* 3: Pojazdy z kierownicą po lewej stronie
* 4: Pojazdy z kierownicą po prawej stronie

Skrzynka przekaźnikowa

Toyota Aygo AB40 (2014-2022) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Zapłon (IG1)
R2 bez systemu Entry & Start: Rozrusznik (ST CUT)
z systemem Entry & Start: Zapłon (IG2)
R3 Światła tylne (TAIL)
R4 Odmgławiacz tylnej szyby (RR DEF)
