Toyota Aygo AB10 (2005-2014) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Aygo AB10 z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Toyota Aygo AB10 to pierwsza generacja modelu Aygo, produkowana w latach 2005-2014. Jest to mały samochód miejski, który został opracowany w ramach współpracy między Toyotą, Peugeotem i Citroënem. Oto kilka kluczowych informacji na temat Toyota Aygo AB10:

Współpraca i Współdzielenie Platformy: Toyota Aygo AB10 była częścią projektu, który doprowadził do stworzenia trzech podobnych modeli: Toyoty Aygo, Peugeota 107 i Citroëna C1. Wszystkie trzy modele oparte były na tej samej platformie i współdzieliły wiele komponentów, jednak różniły się wizualnie i w pewnych aspektach wyposażenia.

Design i Rozmiar: Aygo AB10 charakteryzował się zwartym i nowoczesnym designem, charakterystycznym dla małych samochodów miejskich. Samochód był kompaktowy, co sprawiało, że idealnie nadawał się do poruszania się po zatłoczonych miastach. Dostępne były wersje nadwozia hatchback trzydrzwiowy i pięciodrzwiowy.

Wnętrze i Wyposażenie: Wnętrze Aygo AB10 było funkcjonalne i minimalistyczne, co typowe dla samochodów miejskich. Materiały wykończeniowe były prostsze, ale soli solidnej jakości. Wersje wyposażeniowe oferowały podstawowe udogodnienia, choć w późniejszych latach produkcji wprowadzono pewne opcje i technologie.

Silniki i Wydajność: Model Aygo AB10 oferował niewielkie i ekonomiczne jednostki napędowe, zwykle benzynowe, które charakteryzowały się oszczędnością paliwa i niskimi kosztami użytkowania. Samochód był przede wszystkim przeznaczony do jazdy w mieście, dlatego moc silników była dostosowana do tych warunków.

Personalizacja i Stylizacja: Toyota Aygo AB10 zyskała popularność również dzięki możliwości personalizacji. Wiele elementów wyglądu, takich jak naklejki, obicia wnętrza czy kolorowe akcenty, można było dostosować do własnych preferencji, co przyciągało młodszych klientów.

Ewolucja: Po pierwszej generacji modelu Aygo, nastąpiły kolejne odsłony, które przyniosły ulepszenia w obszarze designu, technologii i wydajności. Model Aygo stał się ważnym elementem w ofercie Toyoty, dostarczając miejski samochód dla osób poszukujących oszczędności i kompaktowej mobilności.

Podsumowanie: Toyota Aygo AB10 to pierwsza generacja małego samochodu miejskiego, który był częścią współpracy między trzema różnymi markami. Charakteryzował się kompaktowym rozmiarem, minimalistycznym wnętrzem i ekonomicznymi silnikami. Aygo AB10 przyczynił się do popularności małych samochodów miejskich na rynku europejskim.

Zobacz także:  Toyota Corolla E110 (1997-2002) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Skrzynka bezpieczników w przedziale pasażerskim

Lokalizacja

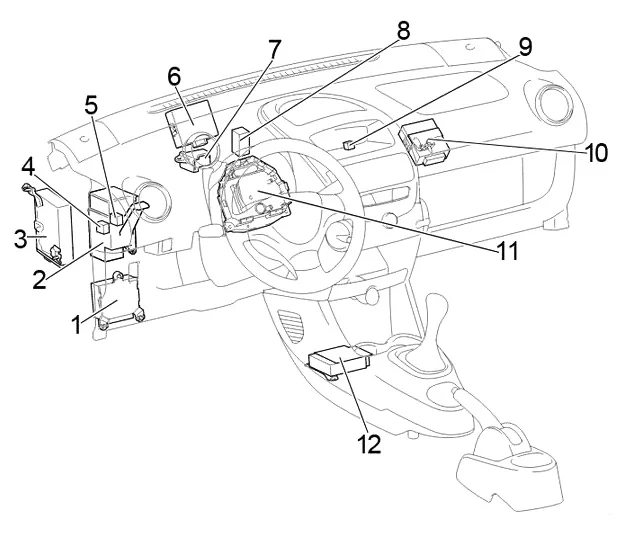

Kierownica z lewej strony (LHD)

Toyota Aygo AB10 (2005-2014) - schematy bezpieczników i przekaźników

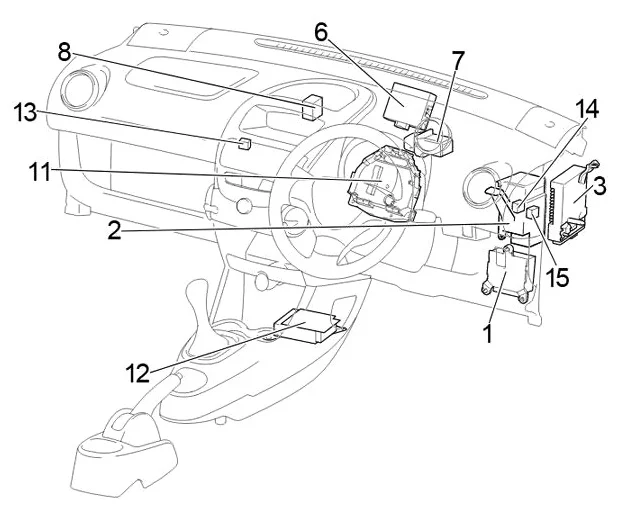

Kierownica z prawej strony (RHD)

Toyota Aygo AB10 (2005-2014) - schematy bezpieczników i przekaźników



Opis

  1. ECU wspomagania kierownicy
  2. Złącze środkowe
  3. Wielomodowy ECU ręcznej skrzyni biegów
  4. Przekaźnik okna zasilania
  5. LHD:
    Przed lutym 2012 r.:  Przekaźnik świateł tylnych
    Od lutego 2012 r.:  Przekaźnik tylnych świateł przeciwmgielnych
  6. ECU kontroli drzwi z odbiornikiem
  7. Skrzynka przekaźnikowa nr 1
  8. Wzmacniacz klimatyzacji
  9. LHD:  Przekaźnik świateł przeciwmgielnych
  10. LHD:  Przekaźnik świateł do jazdy
  11. Skrzynka bezpiecznikowa
  12. Centrum montażu czujnika poduszki powietrznej
  13. RHD:  Skrzynka przekaźnikowa nr 2
  14. RHD:
    Przed lutym 2012 r.:  Przekaźnik zapłonu (IG)
    Od lutego 2012 r.:  Przekaźnik szyby zasilania
  15. RHD:
    Przed lutym 2012 r.:  Przekaźnik szyby elektrycznej
    Od lutego 2012 r.:  Przekaźnik tylnego światła przeciwmgielnego

Lokalizacja skrzynki bezpieczników

Skrzynka bezpieczników znajduje się za kierownicą.

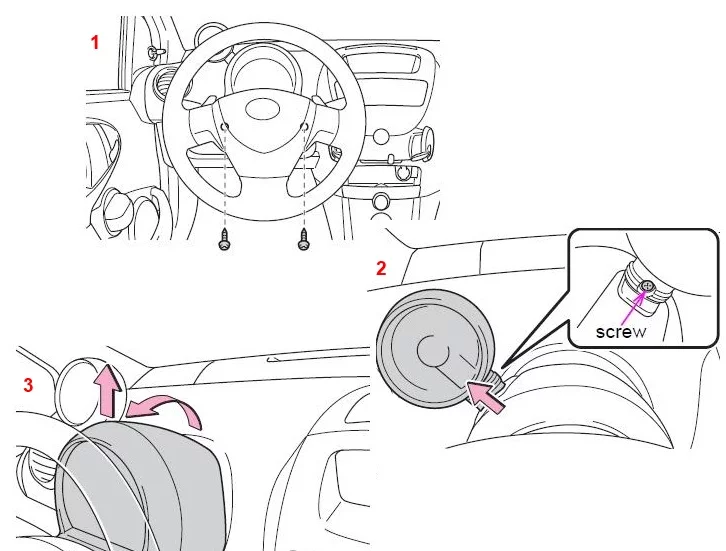

Odkręć śruby pokrywy licznika za pomocą śrubokręta krzyżakowego. Jeśli blokada kierownicy jest włączona, proszę ją odłączyć.

Odkręć dolną śrubę obrotomierza, a następnie unieś i pociągnij do góry obrotomierz.

Pociągnij pokrywę licznika do przodu, unieś i zdejmij pokrywę licznika.

Toyota Aygo AB10 (2005-2014) - schematy bezpieczników i przekaźników



Toyota Aygo AB10 (2005-2014) - schematy bezpieczników i przekaźników

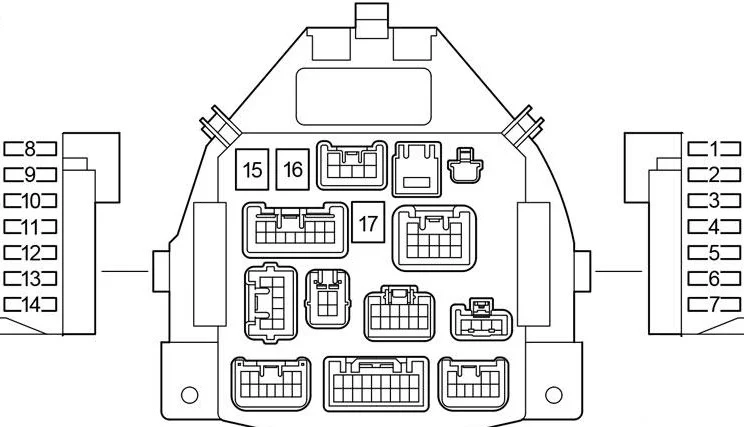

Numer Ampery [A] Opis
1 10 Światła stopu, wysoko zamontowane światło stopu, układ przeciwblokujący, wielotrybowa ręczna skrzynia biegów
2 25 System zamka drzwi, bezprzewodowy system zdalnego sterowania
3 20 Odmgławiacz tylnej szyby
4 7,5 System świateł do jazdy dziennej, światła tylne, oświetlenie tablicy rejestracyjnej, światła pozycyjne, system kontroli poziomu świateł przednich, oświetlenie tablicy przyrządów
5 7,5 System diagnostyki pokładowej
6 7,5 Wielotrybowa manualna skrzynia biegów, system świateł do jazdy dziennej, system kontroli stabilności pojazdu, wskaźniki i liczniki, tylne światło przeciwmgielne
7
8 7,5 Układ przeciwblokujący, system kontroli stabilności pojazdu, elektryczny układ wspomagania kierownicy, elektryczny wentylator chłodzący
9 10 Światła awaryjne, system zamka elektrycznego, bezprzewodowy system zdalnego sterowania, elektryczne szyby, odmgławiacz tylnej szyby, obrotomierz, system klimatyzacji, system ogrzewania
10 20 Wycieraczka i spryskiwacz przedniej szyby, wycieraczka i spryskiwacz tylnej szyby
11 15 Gniazdo zasilania, system audio
12 7,5 Wycieraczka i spryskiwacz przedniej szyby, wycieraczka i spryskiwacz tylnej szyby, układ przeciwblokujący, elektryczny układ wspomagania kierownicy, elektryczny wentylator chłodzący, światła awaryjne, układ elektrycznego zamka drzwi, bezprzewodowy system zdalnego sterowania, elektryczne szyby, odmgławiacz tylnej szyby, obrotomierz, system klimatyzacji, system ogrzewania,
13 15 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system poduszek powietrznych SRS, wskaźniki i mierniki, system świateł do jazdy dziennej, wielotrybowa ręczna skrzynia biegów
14 7,5 System klimatyzacji, nagrzewnica elektryczna
15 40 Bezpieczniki „ACC”, „WIP”, „ECU-IG”, „BACK UP”
16 30 Okna elektryczne
17 40 Układ ogrzewania, układ klimatyzacji, bezpiecznik „A/C”
Zobacz także:  Toyota Yaris (XP130, XP150) (2011-2018) - schematy bezpieczników i przekaźników



Skrzynka przekaźnikowa 1

Toyota Aygo AB10 (2005-2014) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Akcesoria
R2 Podgrzewacz
R3 Odmgławiacz tylnej szyby
R4 LHD: Zapłon

Skrzynka przekaźnikowa 2

Toyota Aygo AB10 (2005-2014) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Zapłon (IG)
R2 Światło przeciwmgielne (FOG)



Skrzynka bezpieczników w komorze silnika

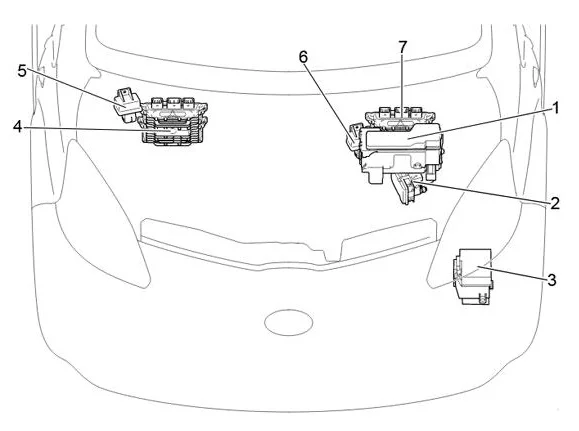

Lokalizacja

Toyota Aygo AB10 (2005-2014) - schematy bezpieczników i przekaźników

Opis

  1. Skrzynka bezpieczników i przekaźników
  2. ECU kontroli poślizgu z siłownikiem
  3. Skrzynka przekaźnikowa
  4. LHD:  ECU silnika
  5. LHD:  Przekaźnik świec żarowych
  6. RHD:  Przekaźnik świec żarowych
  7. RHD:  ECU silnika

Toyota Aygo AB10 (2005-2014) - schematy bezpieczników i przekaźników

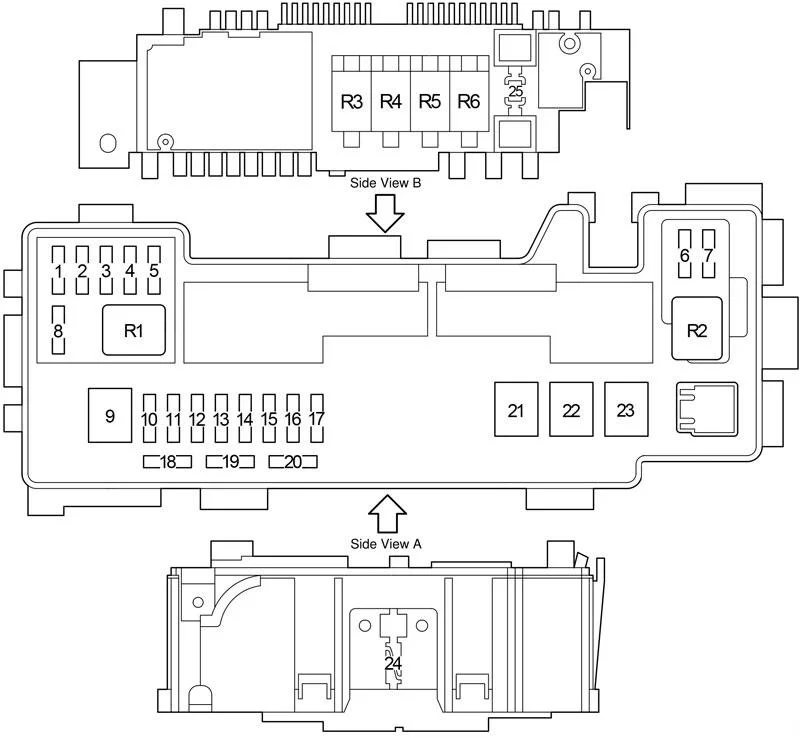

Numer Ampery [A] Opis
1 15 2WZ-TV: Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
2 10 Przed lutym 2012: Reflektory prawe
2 5 Od lutego 2012: Światła do jazdy dziennej
3 10 Do lutego 2012 r.: Lewe reflektory, wskaźniki i mierniki
3 20 Od lutego 2012: Przednie światła przeciwmgielne
4 10 Przed lutym 2012: Reflektory prawe
4 10 Od lutego 2012: Reflektory lewe
5 10 Do lutego 2012 r.: Lewe reflektory, wskaźniki i mierniki
5 10 Od lutego 2012: Reflektory prawe
6 7,5 1KR-FE: Wielotrybowa ręczna skrzynia biegów, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
6 7,5 2WZ-TV: Elektryczny wentylator chłodzący
7 7,5 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, wielotrybowa ręczna skrzynia biegów
8 10 2WZ-TV: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektryczny wentylator chłodzący
8 5 Wskaźniki i mierniki
9 50 1KR-FE: Wielomodowa ręczna skrzynia biegów
9 50 2WZ-TV: Elektryczny wentylator chłodzący
10 10 bez DRL: Reflektory lewe
10 20 Przed lutym 2012: z DRL: „H-LP LH (HI)”, „H-LP RH(HI)”, „H-LP LH (LO)”, „H-LP RH (LO)”, bezpieczniki dzienne system świateł do jazdy
10 30 Od lutego 2012: z DRL: bezpieczniki „DRL”, „FOG FR”
11 30 Układ przeciwblokujący i system kontroli stabilności pojazdu
11 25 bez VSC: Układ przeciwblokujący
12 30 Układ rozruchowy, bezpieczniki „IGl”, „IG2”, „STA”
13 10 Kierunkowskazy, migacze awaryjne, wskaźniki i mierniki
14 10 Przed lutym 2012: Reflektory prawe
14 20 Od lutego 2012: bezpieczniki „H-LP LH”, „H-LP RH”
15 15 Wskaźniki i mierniki, oświetlenie wewnętrzne, system audio, obrotomierz
16 15 1KR-FE: Elektryczny wentylator chłodzący, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
16 25 2WZ-TV: Elektryczny wentylator chłodzący, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
17 10 klakson
18 7,5 Zapasowy bezpiecznik
19 10 Zapasowy bezpiecznik
20 15 Zapasowy bezpiecznik
21 40 Tropik: elektryczny wentylator chłodzący
21 30 Normalny: elektryczny wentylator chłodzący
22 50 Układ przeciwblokujący i system kontroli stabilności pojazdu
22 40 bez VSC: Układ przeciwblokujący
23 50 Elektryczny układ wspomagania kierownicy
24 120 1KR-FE: System ładowania, „EPS”, „ABS (bez systemu kontroli stabilności pojazdu)”, „VSC (z systemem kontroli stabilności pojazdu)”, „RADIATOR”, „AM1”, „HTR”, „PWR”, „ Bezpieczniki D/L, „DEF”, „TAIL”, „STOP”, „OBD”, „ECU-B”
25 Rezystor EBD
Przekaźnik
R1 Sprzęgło sprężarki klimatyzacji
R2 Rozrusznik (ST)
R3 Jednostka sterująca silnika
R4 1KR-FE: Pompa paliwa
R5 klakson
R6 Elektryczny wentylator chłodzący
Zobacz także:  Toyota Land Cruiser 100/J100 (2003-2007) - schematy bezpieczników i przekaźników

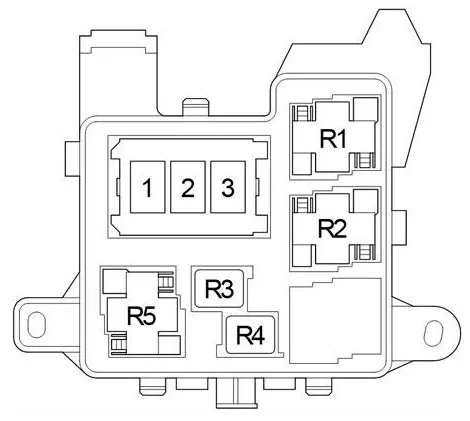

Skrzynka przekaźnikowa

Toyota Aygo AB10 (2005-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2 80 Grzałka PTC
3 80 Grzałka PTC
Przekaźnik
R1 Wielomodowa ręczna skrzynia biegów (MMT) Nagrzewnica PTC (PTC1)
R2 Grzałka PTC (PTC2)
R3
R4 Do lutego 2012 r.: Reflektor;

Od lutego 2012 r.: Światło do jazdy dziennej.

R5 Ściemniacz
