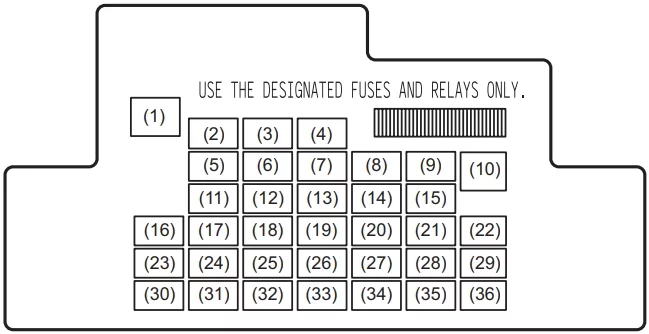

Skrzynka bezpieczników tablicy rozdzielczej
Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Zdejmij pokrywę skrzynki bezpieczników, wciskając na obu końcach i zdejmując pokrywę.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Wyłącznik czasowy okna |
| 2 | 20 | Blokada kierownicy |
| 3 | – | Nieużywany |
| 4 | 20 | Tylny odmgławiacz |
| 5 | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | – | Nieużywany |
| 8 | 7,5 | Sygnał startowy |
| 9 | 15 | ACC-2 |
| 10 | 30 | Zasilanie okna |
| 11 | 10 | Światła awaryjne |
| 12 | 7,5 | BCM |
| 13 | 15 | Cewka zapłonowa |
| 14 | 10 | Moduł sterujący ABS |
| 15 | 15 | ACC |
| 16 | – | Nieużywany |
| 17 | 15 | Klakson |
| 18 | 10 | Światła stop |
| 19 | 10 | Poduszka powietrzna |
| 20 | 10 | Zapasowe światło |
| 21 | 15 | Tylna wycieraczka i spryskiwacz |
| 22 | 25 | Przednia wycieraczka |
| 23 | 7,5 | Światło kopułkowe |
| 24 | – | Nieużywany |
| 25 | 7,5 | Lampa przeciwmgielna RR |
| 26 | – | Nieużywany |
| 27 | 7,5 | Sygnał zapłonu-1 |
| 28 | 15 | Radio 2 |
| 29 | – | Nieużywany |
| 30 | 15 | Radio |
| 31 | 10 | Lampa tylna |
| 32 | 20 | D/L |
| 33 | – | Nieużywany |
| 34 | 10 | Licznik |
| 35 | 7,5 | Sygnał zapłonu-2 |
| 36 | – | Nieużywany |

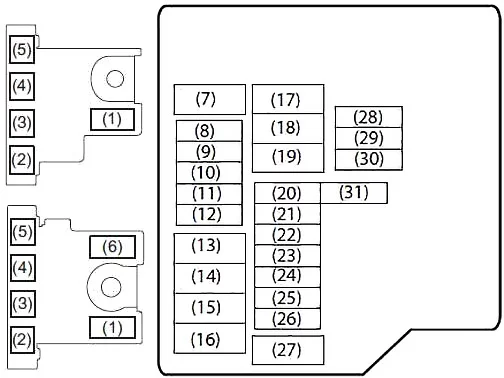

Schemat skrzynki bezpieczników w komorze silnika
Bezpiecznik główny, bezpieczniki pierwotne i niektóre bezpieczniki pojedyncze znajdują się w komorze silnika. Jeśli główny bezpiecznik się przepali, żaden element elektryczny nie będzie działał. W przypadku przepalenia głównego bezpiecznika nie będzie działać żaden element elektryczny w odpowiedniej grupie obciążenia.
Aby wyjąć bezpiecznik, użyj ściągacza bezpieczników znajdującego się w skrzynce bezpieczników. Natężenie prądu każdego bezpiecznika jest pokazane z tyłu pokrywy skrzynki bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 100 | FL1 (BENZYNA) |
| 120 | FL1 (DIESEL) | |
| 2 | 100 | FL2 |
| 3 | 100 | FL3 |
| 4 | 50 | FL4 |
| 5 | 80 | FL5 |
| 6 | 100 | FL6 (DIESEL) |
| 7 | 50 | Przełącznik zapłonu -2 |
| 8 | 7,5 | ECM |
| 9 | 15 | „AT” |
| 10 | 20 | FIP (DIESEL) |
| 11 | 10 | Kompresor powietrza |
| 12 | 15 | FI (BENZYNA) |
| 13 | 30 | FI (DIESEL) |
| 14 | 60 | Wspomaganie kierownicy |
| 15 | 30 | Wentylator chłodnicy |
| 16 | 40 | ABS 1 |
| 17 | 30 | Dmuchawy wentylatora |
| 18 | 30 | Start silnika |
| 19 | 30 | Pompa T/M (AGS) |
| 20 | 30 | Zapasowy |
| 21 | 10 | T/M (AGS |
| 22 | 15 | Światło główne (lewe) |
| 23 | 25 | Moduł sterujący ABS |
| 24 | 15 | Światło główne (prawe) |
| 25 | 20 | Przednie światło przeciwmgielne |
| 26 | 7,5 | T/M2 (AGS) |
| 27 | 40 | Stacyjka |
| 28 | 20 | INJ DRV (DIESEL) |
| 29 | 10 | FI 2 (DIESEL) |
| 30 | – | Nieużywany |
| 31 | 7,5 | Sygnał startowy 2 |
