Suzuki Ertiga (2012-2018) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Ertiga z lat: 2012, 2013, 2014, 2015, 2016, 2017, 2018. Suzuki Ertiga to kompaktowy minivan produkowany przez japońską markę Suzuki. Model ten został zaprezentowany po raz pierwszy w 2012 roku i stanowił odpowiedź na rosnące zapotrzebowanie na przestronne i ekonomiczne pojazdy rodziny […]

08/09/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Ertiga z lat: 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Suzuki Ertiga to kompaktowy minivan produkowany przez japońską markę Suzuki. Model ten został zaprezentowany po raz pierwszy w 2012 roku i stanowił odpowiedź na rosnące zapotrzebowanie na przestronne i ekonomiczne pojazdy rodziny w wielu rynkach, zwłaszcza w Azji.

Oto kilka informacji na temat Suzuki Ertiga:

  1. Przestronność: Ertiga został zaprojektowany z myślą o przewozie większej liczby pasażerów i oferuje trzy rzędy siedzeń. Dostępne są różne konfiguracje, umożliwiające przewóz od pięciu do siedmiu osób, co sprawia, że jest to popularny wybór wśród rodzin.
  2. Design: Ertiga ma przyjazny i konserwatywny design, który łączy cechy minivana z elementami charakterystycznymi dla innych modeli marki Suzuki. W zależności od generacji, model ten może prezentować pewne zmiany w stylistyce, dostosowując się do aktualnych trendów.
  3. Ekonomia Paliwowa: Ertiga oferuje różne silniki benzynowe i wysokoprężne, które są projektowane z myślą o ekonomii paliwowej, co jest istotne dla użytkowników poszukujących oszczędności na dłuższych trasach.
  4. Funkcjonalność: Minivan ten jest zaprojektowany, aby zapewnić maksymalną funkcjonalność i komfort dla pasażerów. Może być dostosowany do przewozu zarówno ludzi, jak i większych przedmiotów, dzięki możliwości składania tylnych rzędów siedzeń.
  5. Wersje Mocowań: W zależności od rynku i generacji, Suzuki Ertiga może być dostępna zarówno w wersji z napędem na przednie koła, jak i wersji z napędem na wszystkie koła.
  6. Popularność w Azji: Suzuki Ertiga cieszy się dużą popularnością na rynkach azjatyckich, gdzie jest chętnie wybierany jako ekonomiczny i praktyczny wybór dla rodzin.
  7. Nowe Generacje: Ertiga doczekała się kilku generacji, z ewolucją w designie, wyposażeniu i technologii, aby nadążać za oczekiwaniami klientów oraz wymaganiami rynkowymi.
Zobacz także:  Suzuki Wagon R (2009-2019) - schematy bezpieczników i przekaźników

Suzuki Ertiga jest przykładem minivana, który łączy przestronność, ekonomię paliwową i funkcjonalność w jednym kompakcie, odpowiednia opcja dla rodzin i osób, które potrzebują większej ilości miejsca w samochodzie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Suzuki Vitara i Escudo (2016-2022) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników tablicy rozdzielczej

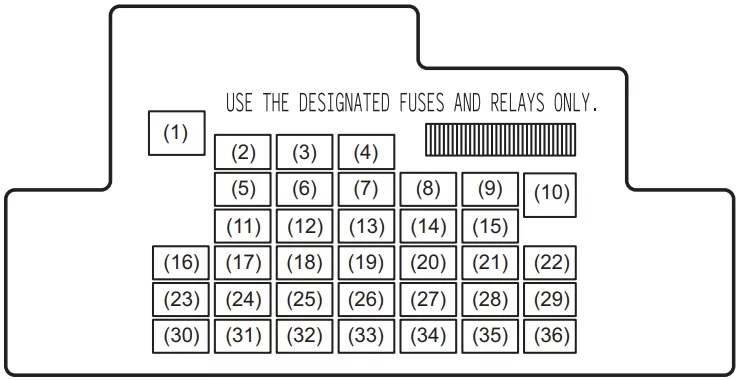

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.

Suzuki Ertiga (2012-2018) - schematy bezpieczników i przekaźników

Suzuki Ertiga (2012-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 Nieużywany
3 20 Blokada kierownicy
4 20 Tylny odmgławiacz
5 Nieużywany
6 Nieużywany
7 Nieużywany
8 7,5 Sygnał startowy
9 15 ACC-2
10 30 Zasilanie okna
11 10 Światła awaryjne
12 7,5 BCM
13 15 Cewka zapłonowa
14 10 Moduł sterujący ABS
16 10 Kontroler A-STOP
17 15 Klakson
18 10 Światło stop
19 10 Poduszka powietrzna
20 10 Zapasowe światło
21 15 Tylna wycieraczka i spryskiwacz
22 25 Przednia wycieraczka
23 7,5 Światło kopułkowe
24 Nieużywany
25 Nieużywany
26 Nieużywany
27 7,5 Sygnał zapłonu-1
28 15 Radio 2
29 10 ACC-3
30 15 Radio
31 10 Lampa tylna
32 20 D/L
33 Nieużywany
34 10 Licznik
35 7,5 Sygnał zapłonu-2
36 Nieużywany



Schemat skrzynki bezpieczników w komorze silnika

Bezpiecznik główny, bezpieczniki pierwotne i niektóre bezpieczniki pojedyncze znajdują się w komorze silnika. Jeśli główny bezpiecznik się przepali, żaden element elektryczny nie będzie działał. W przypadku przepalenia głównego bezpiecznika nie będzie działać żaden element elektryczny w odpowiedniej grupie obciążenia.

Zobacz także:  Suzuki Swift V (2010-2017) - schematy bezpieczników i przekaźników

Suzuki Ertiga (2012-2018) - schematy bezpieczników i przekaźników

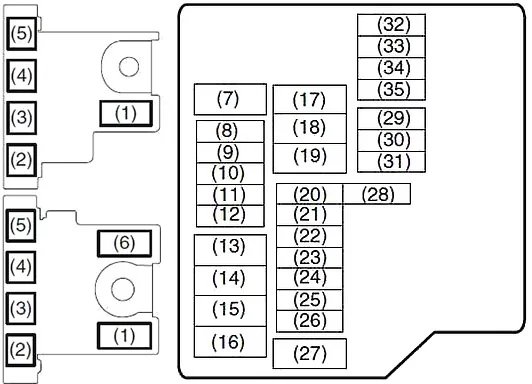

Aby wyjąć bezpiecznik, użyj ściągacza bezpieczników znajdującego się w skrzynce bezpieczników. Natężenie prądu każdego bezpiecznika jest pokazane z tyłu pokrywy skrzynki bezpieczników.

Numer Ampery [A] Opis
1 100 FL1 (BENZYNA)
120 FL1 (DIESEL bez ISG)
450 FL1 (DIESEL z ISG)
2 100 FL2
3 100 FL3
4 50 FL4
5 80 FL5
6 100 FL6 (DIESEL)
7 50 Przełącznik zapłonu -2
8 7,5 ECM (DIESEL)
9 15 Kontroler skrzyni biegów A/T
10 20 Pompa paliwa (DIESEL)
11 10 Kompresor powietrza
12 15 FI (GAZ)
13 30 FI (DIESEL)
14 60 Wspomaganie kierownicy
15 30 Wentylator chłodnicy
16 40 Silnik ABS
17 40 Dmuchawy wentylatora
18 30 Startujący silnik
19 Nieużywany
20 30 Zapasowy
21 30 DCDC
22 15 Światło główne (lewe)
23 25 Moduł sterujący ABS
24 15 Światło główne (prawe)
25 20 Przednie światło przeciwmgielne
26 7,5 Zawór CNG
27 40 Stacyjka
28 7,5 Sygnał startowy
29 20 INJ DRV (DIESEL)
30 10 FI2 (DIESEL)
31 Nieużywany
32 Nieużywany
33 Nieużywany
34 7,5 CNG
