Suzuki Swift VI (2017-2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Swift VI z lat: 2017, 2018, 2019, 2020, 2021, 2022.

Suzuki Swift czwartej generacji (2017-2022) to kontynuacja popularnego kompaktowego samochodu osobowego marki Suzuki. Ta generacja wniosła nowoczesne elementy designu, technologie i wydajność. Oto kilka kluczowych informacji o Suzuki Swift czwartej generacji:

  1. Design i Stylizacja: Suzuki Swift czwartej generacji charakteryzuje się sportowym i nowoczesnym designem. Linie są bardziej dynamiczne i ostre, co sprawia, że samochód wydaje się bardziej energiczny.
  2. Wersje Nadwoziowe: W tej generacji Swift był dostępny jako 5-drzwiowy hatchback. Różne opcje kolorystyczne i style felg pozwalały klientom dostosować wygląd swojego Swifta.
  3. Silniki: Model ten oferował różne jednostki napędowe, zazwyczaj benzynowe silniki o różnych pojemnościach. Suzuki kładło nacisk na oszczędność paliwa i efektywność.
  4. Wydajność i Zwrotność: Suzuki Swift IV był nadal znany ze swojej zwrotności i zwinności, co sprawiało, że był doskonały do manewrowania w ruchu miejskim i jazdy po krętych trasach.
  5. Technologie: Wnętrze Swifta czwartej generacji było lepiej wyposażone w nowoczesne technologie niż poprzednie wersje, w tym systemy multimedialne, łączność Bluetooth i asystentów kierowcy.
  6. Wnętrze i Wyposażenie: Wnętrze oferowało ergonomiczny układ elementów kontrolnych i wygodne miejsca siedzące. Dostępne były opcje takie jak klimatyzacja, systemy audio i więcej.
  7. Sportowe Wersje: W niektórych regionach dostępna była również sportowa wersja Suzuki Swift Sport, charakteryzująca się mocniejszym silnikiem, sportowym zawieszeniem i agresywniejszym wyglądem.
  8. Popularność: Czwarta generacja Swifta kontynuowała popularność modelu, zdobywając uznanie zarówno wśród młodszych, jak i bardziej dojrzałych kierowców.
  9. Zakończenie Produkcji: Produkcja tej generacji Suzuki Swift została zakończona w 2022 roku, kiedy to przeszedł on do kolejnej generacji.
Zobacz także:  Suzuki Kizashi (2010-2014) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Suzuki Swift II (1989-1996) - schematy bezpieczników i przekaźników

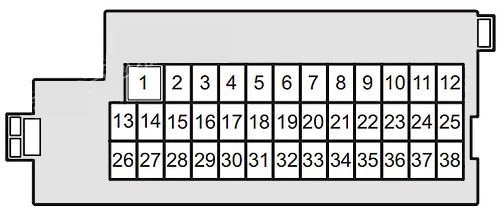

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod deską rozdzielczą (po lewej stronie).

Suzuki Swift VI (2017-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30A Zasilanie okna
2 10 A Licznik
3 15A Zapłon
4 5A Wspomaganie kierownicy
5 20A Nieużywany
6 20A Nieużywany
7 Nieużywany
8 20A Zamek od drzwi
9 15A Blokada kierownicy
10 10 A Światła awaryjne
11 5A Sterownik silnika
12 10 A Tylne światło przeciwmgielne
13 5A ABS/ESP
14 15A Ogrzewanie siedzenia
15 5A Kamera
16 10 A Wewnętrzne światło
17 5A Licznik
18 15A Radio
19 5A Nieużywany
20 5A Stacyjka
21 20 A Funkcja timera okna
22 5A Stacyjka
23 15A Klakson
24 5A Lampa tylna lewa (z systemem automatycznego oświetlenia)
25 10 A Lampa tylna lewa i prawa (bez systemu automatycznego oświetlenia)

Lampa tylna prawa (z systemem automatycznego oświetlenia)

26 10 A Poduszka powietrzna
27 10 A Zatrzymanie biegu jałowego lub BCM
28 10 A Podświetlenie
29 5A Nieużywany
30 20A Tylny odmgławiacz
31 10 A Ogrzewanie lusterek zewnętrznych
32 15A Gniazdo akcesoriów
33 5A Radio
34 10 A Tylna wycieraczka
35 5A Dmuchawy wentylatora
36 15A Silnik spryskiwacza
37 25A Przednia wycieraczka
38 10 A Światło hamowania

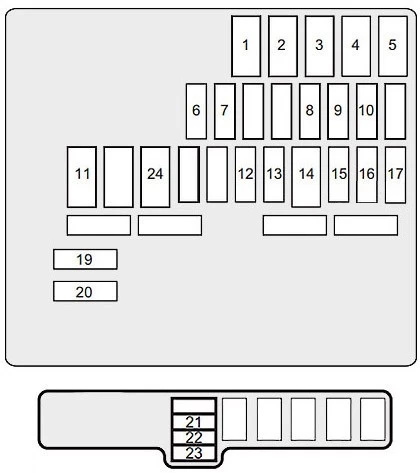

Skrzynka bezpieczników w komorze silnika

Suzuki Swift VI (2017-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30A Rozrusznik
2 30A Dmuchawy wentylatora
3 40A Skrzynka przekaźników #2
4 40A Silnik ABS
5 40A Zapłon
6 30A Zapasowy
7 30A Akumulator pomocniczy
8 25A Elektrozawór ABS
9 15A Reflektor (lewy)
10 15A Reflektor (prawy)
11 40A (1,0L)

30A (1,2L)

Wentylator chłodnicy
12 20A Przednia lampa przeciwmgielna
13 10 A Kompresor
14 50A Zapłon 2
15 15A Kontroler AT/CVT
16 30 A (1,0 l ) 15

A (1,2 l)

Wtrysk paliwa
17 20A (1,0L) Pompa paliwowa
17 15A (1,2 l) Elektryczna pompa olejowa
18 5A Sterownik silnika
19 20A (1,0L) Wtrysk paliwa
20 10A (1,0L) Wtrysk paliwa
21 25A Reflektor
22 15A Reflektor (prawy)
23 15A Reflektor (lewy)
24 60A Wspomaganie kierownicy
