Suzuki Wagon R (2009-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Wagon R z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Suzuki Wagon R to model samochodu osobowego klasy mikrovan produkowany przez japońską markę Suzuki. To popularny model, który zyskał uznanie na rynkach globalnych ze względu na swoją praktyczność, wygodę i kompaktowe rozmiary. Oto kilka kluczowych informacji o Suzuki Wagon R:

  1. Design i Stylizacja: Suzuki Wagon R charakteryzuje się charakterystycznym pudełkowatym kształtem, który maksymalizuje przestrzeń w kabinie. Proste linie nadwozia i pionowe tylne drzwi sprawiają, że model ten jest wyjątkowy wizualnie.
  2. Przestronność: Mimo kompaktowych rozmiarów, Wagon R oferuje niesamowicie przestronne wnętrze. Wysoka sylwetka pozwala na dużo miejsca wewnątrz, zarówno dla pasażerów, jak i bagażu.
  3. Różne Wersje: Model Wagon R dostępny jest w różnych wersjach, w tym jako standardowy mikrovan oraz wersje zwiększonej pojemności i wersje hybrydowe, oferujące większą wydajność paliwową.
  4. Silniki: W zależności od wersji i regionu, Wagon R oferuje różne jednostki napędowe, zazwyczaj małej pojemności, ale zapewniające wystarczającą moc do codziennej jazdy w mieście.
  5. Wydajność Paliwowa: Suzuki Wagon R słynie z efektywnej wydajności paliwowej, co jest szczególnie ważne w miejskich warunkach.
  6. Wnętrze i Wyposażenie: Wnętrze modelu Wagon R jest proste i funkcjonalne, z wygodnymi siedzeniami i ergonomicznym układem elementów kontrolnych. Wersje wyposażeniowe oferują różne opcje, w tym systemy multimedialne, klimatyzację i inne udogodnienia.
  7. Miejska Jazda: Dzięki kompaktowym rozmiarom i zwrotności, Suzuki Wagon R jest doskonałym wyborem do poruszania się po zatłoczonych miastach.
  8. Popularność: Model Wagon R zdobył uznanie w wielu regionach ze względu na swoją praktyczność, komfort i oszczędność paliwa.
  9. Globalna Dostępność: Suzuki Wagon R jest popularny na rynkach globalnych, dostępny w różnych krajach i regionach.
Zobacz także:  Suzuki Grand Vitara JT (2005-2015) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Zdejmij pokrywę skrzynki bezpieczników, wciskając na obu końcach i zdejmując pokrywę.

Suzuki Wagon R (2009-2019) - schematy bezpieczników i przekaźników

Suzuki Wagon R (2009-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Światła stop
2 30 Silnik dmuchawy
3 10 STSIG
4 15 Akcesorium
5 10 Tylne światło przeciwmgielne
6 10 Światło tylne
7 7,5 CNG
8 10 Zapasowe światło
9 10 ABS
10 10 Licznik
11 15 Cewka zapłonowa
12 20 Spryskiwacz do szyb
13 10 IG2 SIG
14 10 IG1 SIG
15 10 Poduszka powietrzna
16 Nieużywany
17 20 Zamek od drzwi
18 15 Klakson i światła awaryjne
19 15 Tylny odmgławiacz
20 10 Światło kopułkowe
21 30 Zasilanie okna
Zobacz także:  Suzuki Alto 800, K10 (2012-2017) - schematy bezpieczników i przekaźników

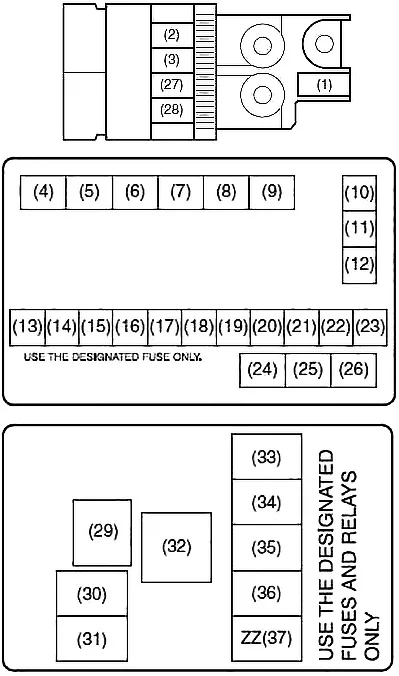

Schemat skrzynki bezpieczników w komorze silnika

Bezpiecznik główny, bezpieczniki pierwotne i niektóre bezpieczniki pojedyncze znajdują się w komorze silnika. Jeśli główny bezpiecznik się przepali, żaden element elektryczny nie będzie działał. W przypadku przepalenia głównego bezpiecznika nie będzie działać żaden element elektryczny w odpowiedniej grupie obciążenia.

Suzuki Wagon R (2009-2019) - schematy bezpieczników i przekaźników

Aby wyjąć bezpiecznik, użyj ściągacza bezpieczników znajdującego się z tyłu pokrywy skrzynki bezpieczników. Natężenie prądu każdego bezpiecznika jest pokazane z tyłu pokrywy skrzynki bezpieczników.

Numer Ampery [A] Opis
1 80 Całe obciążenie elektryczne
2 50 Kopuła, światło tylne, tylny odmgławiacz, zamek drzwi
3 50 Okno elektryczne, grzejnik, wycieraczka, zapłon
10 30 Bezpiecznik modułu sterującego ABS 2
11 40 Wspomaganie kierownicy
12 40 Bezpiecznik modułu sterującego ABS 1
13 30 Stacyjka
14 10 Sprężarka klimatyzacji
15 7,5 CNG VLV (*1)
15 Światła drogowe (lewe) (*2)
16 15 Przednie światło przeciwmgielne
17 30 Wentylator chłodnicy
18 Nieużywany
19 15 Reflektor (lewy) (*1)
15 Światła drogowe (prawe) (*2)
20 15 Reflektor (prawy) (*1)
20 15 Światła drogowe (lewe) (*2)
Nieużywany
21 15 Światła mijania (prawe) (*2)
22 30 Start silnika
23 15 Wtrysk paliwa
27 80 Reflektor, sprężarka powietrza, przednie światło przeciwmgielne, wentylator chłodnicy
28 80 Wspomaganie kierownicy, ABS
29 30 Pompa T/M
30 10 T/M
31 10 T/M2
32 Nieużywany
33 Nieużywany
34 Nieużywany
35 Nieużywany
36 Nieużywany
37 Nieużywany
Przekaźniki
4 Przekaźnik przednich świateł przeciwmgielnych
5 Przekaźnik silnika rozruchowego
6 Przekaźnik CNG VLV (*1)
Nieużywane (*2)
7 Nieużywane (*1)
Światła mijania (lewe) Przekaźnik (*2)
8 Przekaźnik sprężarki klimatyzacji
9 Nieużywane (*1)
Światła mijania (prawe) Przekaźnik (*2)
24 Przekaźnik wentylatora chłodnicy
25 Przekaźnik pompy paliwa
26 Główny przekaźnik
* 1) WAGON R: Typ-1
* 2) WAGON R: Typ-2
