W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Kodiaq z lat: 2021.
Skoda Kodiaq to średniej wielkości SUV, który debiutował na rynku w 2016 roku. Od 2021 roku auto przeszło delikatny lifting, w ramach którego zmienił się m.in. wygląd przedniego zderzaka oraz reflektorów. W standardzie samochód wyposażony jest m.in. w system multimedialny z ekranem dotykowym, klimatyzację automatyczną oraz asystenta pasa ruchu. Do wyboru są trzy wersje silnikowe: benzynowa o mocy 150 KM, benzynowa o mocy 190 KM oraz diesel o mocy 200 KM. Wszystkie wersje oferowane są z napędem na przednią oś lub na wszystkie koła oraz ze skrzynią biegów manualną lub automatyczną. Kodiaq to przestronny SUV z bogatym wyposażeniem i solidnymi osiągami, który może być dobrym wyborem dla rodzin oraz osób ceniących sobie wygodę i komfort jazdy.

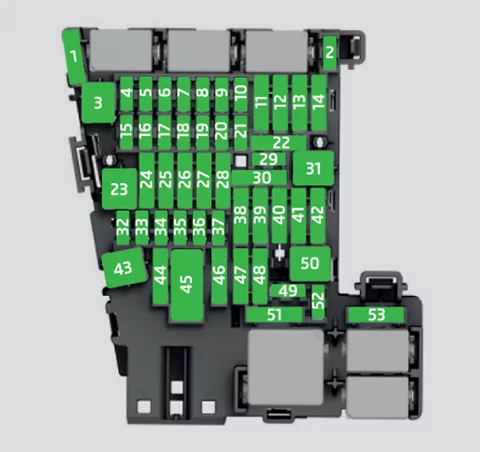

Skrzynka bezpieczników w desce rozdzielczej
Kierownica po lewej stronie:
Skrzynka bezpieczników znajduje się za schowkiem po stronie kierowcy.
Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otwórz schowek po stronie kierowcy.
Naciśnij zatrzask A w kierunku strzałki 1, otwórz schowek w kierunku strzałki 2.
Kierownica po lewej stronie:
Znajduje się za schowkiem po stronie pasażera.
Złóż schowek:
Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otworzyć schowek po stronie pasażera z przodu.
Odblokuj drążek hamulca w kierunku strzałki 1 i wyjmij w kierunku strzałki 2.
Odblokuj blokadę A w kierunku strzałki 3, a schowek złoży się w kierunku strzałki 4.
Złóż schowek:
Podnieś tackę w kierunku przeciwnym do strzałki 4.
Pokonaj opór podkładki oporowej A.
Włóż drążek hamulca w kierunku przeciwnym do kierunku strzałki 2 i zablokuj w kierunku zgodnym ze strzałką 1.
Schowek zamyka się (do jego zamknięcia potrzeba większej siły) wskakuje na swoje miejsce.
|
Numer |
Opis |
|---|---|
|
1 |
SCR (AdBlue®) |
|
2 |
ogrzewanie kierownicy |
|
3 |
wolny |
|
4 |
System alarmowy |
|
5 |
magistrala danych |
|
6 |
Automatyczna skrzynia biegów |
|
7 |
Klimatyzacja, odbiornik ogrzewania postojowego, ogrzewanie przedniej i tylnej szyby, wskaźnik kontroli opon |
|
8 |
wyłącznik świateł, czujnik deszczu, hamulec postojowy, oświetlenie ambiente, czujnik instalacji alarmowej, reflektory przednie |
|
9 |
dźwignia obsługowa pod kierownicą |
|
10 |
ekran urządzenia Infotainment |
|
11 |
Oświetlenie pojazdu – strona lewa |
|
12 |
urządzenie Infotainment |
|
13 |
napinacze pasów – strona lewa |
|
14 |
dmuchawa klimatyzacji, ogrzewania |
|
15 |
elektryczna blokada kierownicy |
|
16 |
Złącza USB, złącze diagnostyczne, Phonebox |
|
17 |
tablica rozdzielcza, numer alarmowy |
|
18 |
Kamera cofania, widok obszaru |
|
19 |
KESSY (system zamykania i uruchamiania bez kluczyka) |
|
20 |
SCR (AdBlue®), pompa próżniowa do układu hamulcowego |
|
21 |
napęd na wszystkie koła |
|
22 |
Hak holowniczy |
|
23 |
panoramiczny dach przesuwno-uchylny |
|
24 |
Oświetlenie pojazdu – strona prawa |
|
25 |
Centralne ryglowanie – drzwi przednie lewe i tylne lewe, lewy podnośnik szyb, ogrzewanie lewego lusterka zewnętrznego, funkcja składania, ustawienie powierzchni lusterka |
|
26 |
Ogrzewanie siedzeń przednich |
|
27 |
Oświetlenie wnętrza |
|
28 |
Hak holowniczy |
|
29 |
Funkcja ładowania USB – z tyłu i na lusterku wewnętrznym |
|
30 |
regulacja amortyzatorów |
|
31 |
otwarcie pokrywy bagażnika |
|
32 |
Wspomaganie parkowania, asystent parkowania, wykrywanie „martwego pola” |
|
33 |
Poduszki bezpieczeństwa |
|
34 |
Klimatyzacja, włącznik świateł cofania, lusterko wewnętrzne z funkcją automatycznego przyciemniania, ogrzewanie siedzeń, hamulec postojowy, włącznik świateł, listwa z przyciskami |
|
35 |
Złącze diagnostyczne, kamera, czujnik radarowy |
|
36 |
reflektor LED – po prawej |
|
37 |
reflektor LED – po lewej |
|
38 |
Hak holowniczy |
|
39 |
Centralne ryglowanie – drzwi przednie prawe i tylne prawe, prawy podnośnik szyb, ogrzewanie prawego lusterka zewnętrznego, funkcja składania, ustawienie powierzchni lusterka |
|
40 |
gniazda 12 V |
|
41 |
napinacze pasów – strona prawa |
|
42 |
ryglowanie pokrywy bagażnika, układ czyszczenia reflektorów, spryskiwacze szyby przedniej i tylnej |
|
43 |
wzmacniacz muzyki |
|
44 |
Hak holowniczy |
|
45 |
elektryczna obsługa fotela kierowcy |
|
46 |
gniazdo 230 V |
|
47 |
wycieraczka szyby tylnej |
|
48 |
Generator dźwięku sportowego |
|
49 |
uruchomienie silnika, włącznik pedału sprzęgła |
|
50 |
wolny |
|
51 |
ogrzewanie tylnych siedzeń |
|
52 |
Wentylacja przednich siedzeń, oświetlenie przestrzeni na nogi |
|
53 |
Ogrzewanie szyby tylnej |

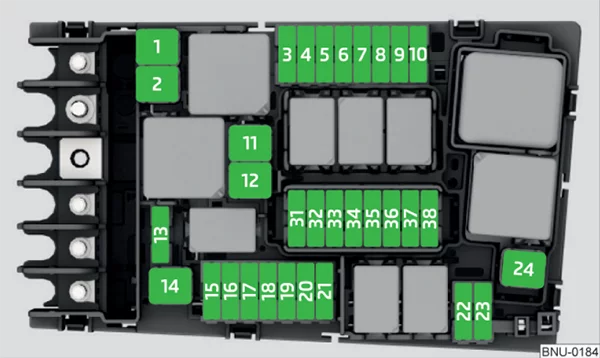

Skrzynka bezpieczników w komorze silnika
|
Numer |
Opis |
|---|---|
|
1 |
System pomocy ESC, hamulec postojowy |
|
2 |
System pomocy ESC |
|
3 |
układ sterowania silnika |
|
4 |
Wentylator chłodnicy, regulator ciśnienia paliwa, elektryczna ogrzewanie dodatkowe, świeca żarowa, przepływomierz masowy powietrza, układ hamulcowy, czujnik poziomu oleju i temperatury oleju, zapłon, elementy silnika |
|
5 |
części silnika |
|
6 |
czujnik hamowania |
|
7 |
Pompa płynu chłodzącego, klapa spalin, odpowietrznik skrzyni korbowej, elementy silnika |
|
8 |
Sonda Lambda, czujnik NOx i czujnik cząstek |
|
9 |
Pompa płynu chłodzącego, zapłon, elementy silnika |
|
10 |
Pompa paliwa |
|
11 |
elektryczne ogrzewanie dodatkowe, ogrzewanie szyby przedniej |
|
12 |
elektryczne ogrzewanie dodatkowe |
|
13 |
pompa oleju automatycznej skrzyni biegów |
|
14 |
wolny |
|
15 |
sygnał dźwiękowy |
|
16 |
Zapłon |
|
17 |
System pomocy ESC, system sterowania silnika, cewka przekaźnika głównego |
|
18 |
Magistrala danych, akumulator 12 V |
|
19 |
wycieraczki przednie |
|
20 |
wolny |
|
21 |
Automatyczna skrzynia biegów |
|
22 |
układ sterowania silnika |
|
23 |
Rozrusznik |
|
24 |
elektryczne ogrzewanie dodatkowe |
|
31 |
wolny |
|
32 |
wolny |
|
33 |
wolny |
|
34 |
wolny |
|
35 |
wolny |
|
36 |
Lewy przedni reflektor z funkcjami adaptacyjnymi |
|
37 |
Ogrzewanie postojowe |
|
38 |
Prawy przedni reflektor z funkcjami adaptacyjnymi |
