Skoda Fabia III (2017) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia III z lat: 2017. Skoda Fabia III to trzecia generacja miejskiego hatchbacka oferowanego przez czeskiego producenta samochodów Skoda Auto. Wersja trzecia została wprowadzona na rynek w 2014 roku i była produkowana do 2022 roku. Rocznik 2017 to jeden z roczników Skody […]

05/12/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia III z lat: 2017.

Skoda Fabia III to trzecia generacja miejskiego hatchbacka oferowanego przez czeskiego producenta samochodów Skoda Auto. Wersja trzecia została wprowadzona na rynek w 2014 roku i była produkowana do 2022 roku.

Rocznik 2017 to jeden z roczników Skody Fabii III, który był dostępny na rynku od 2014 roku. W 2017 roku wprowadzono do gamy nowe wersje wyposażenia, a także ulepszono niektóre elementy stylistyczne i techniczne. Wersja ta była oferowana z różnymi jednostkami napędowymi, w tym z silnikami benzynowymi i wysokoprężnymi.

Pod względem stylu, Skoda Fabia III rocznika 2017 charakteryzuje się nowoczesnym i dynamicznym wyglądem, z charakterystyczną przednią częścią z chromowaną osłoną chłodnicy i reflektorami LED. Wewnątrz samochodu znajduje się przestronne i dobrze wykonane wnętrze, z ergonomicznie zaprojektowaną deską rozdzielczą i wygodnymi siedzeniami.

Pod względem osiągów, Skoda Fabia III rocznik 2017 oferuje dobry poziom dynamiki i oszczędności paliwa, zwłaszcza w wersjach z silnikami wysokoprężnymi. Samochód jest również wyposażony w wiele nowoczesnych funkcji i systemów bezpieczeństwa, takich jak system monitorowania martwego pola i system ostrzegania o kolizji z automatycznym hamowaniem.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Karoq (2022) - schematy bezpieczników i przekaźników



Kolor bezpiecznika Ampery [A]
jasnobrązowy 5
ciemny brąz 7,5
czerwony 10
niebieski 15
żółty niebieski 20
biały 25
zielony/różowy 30
Zielony 40
czerwony 50

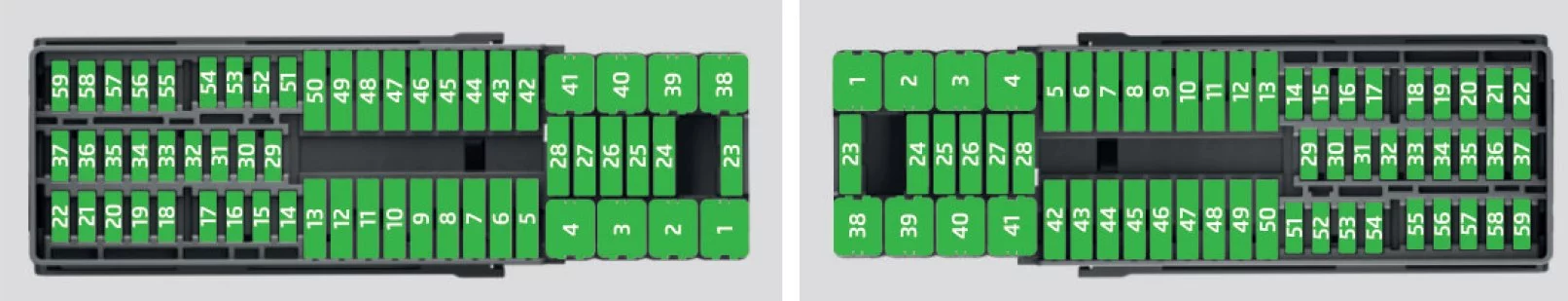

Skrzynka bezpieczników w desce rozdzielczej

Pojazdy z kierownicą po lewej i po prawej stronie.

Skoda Fabia III (2017) - schematy bezpieczników i przekaźników
Numer Opis
1 Lewe światło postojowe;

Światło postojowe;

Wysoko zamontowane światło hamowania.

2 Centralny zamek;

Spryskiwacze przedniej i tylnej szyby (tylko z KESSY lub ACC).

3 Zapłon
4 Światło prawe;

Tylne światło przeciwmgielne;

Oświetlenie tablicy rejestracyjnej.

5 Elektryczne szyby – kierowca
6 Oświetlenie wewnętrzne
7 Klakson
8 Hak holowniczy – światło lewe
9 Dźwignia obsługi pod kierownicą;

Sterownik silnika (tylko bez KESSY);

Automatyczna skrzynia biegów (tylko bez KESSY);

Dźwignia sterująca automatycznej skrzyni biegów (tylko bez KESSY);

ESC (tylko bez KESSY);

Zaczep do holowania (tylko bez KESSY);

Wspomaganie kierownicy (tylko bez KESSY).

10 Elektrycznie sterowane szyby – tylne lewe
11 System czyszczenia reflektorów
12 Wyświetlacz informacyjno-rozrywkowy
13 Gniazdo 12 V w bagażniku
14 Dźwignia obsługi pod kierownicą;

Włącznik świateł;

Blokada wyjęcia kluczyka ze stacyjki (automatyczna skrzynia biegów);

Złącze diagnostyczne;

Migacz;

SmartGate;

Czujnik deszczu;

Czujnik światła;

Kamera cofania.

15 Klimatyzacja;

Automatyczna skrzynia biegów.

16 Klaster instrumentów
17 Alarm antykradzieżowy;

Klakson.

18 Nie przypisano
19 Nie przypisano
20 Nie przypisano
21 Nie przypisano
22 Spryskiwacze szyby przedniej i tylnej (tylko bez KESSY lub bez ACC)
23 Nie przypisano
24 Dmuchawa do klimatyzacji, ogrzewania;

Centrala sterująca klimatyzacją, ogrzewaniem.

25 Nie przypisano
26 Podgrzewane fotele przednie
27 Wycieraczka tylnej szyby
28 Nie przypisano
29 Poduszka powietrzna
30 Elektryczne szyby;

Włączniki świateł;

Włącznik świateł cofania;

Lusterka zewnętrzne;

Zasilanie centralnego paska narzędzi;

Zasilanie bocznego paska narzędzi;

Lusterko wsteczne;

System klimatyzacji;

Wspomaganie parkowania.

31 Pompa paliwa;

Wentylator chłodnicy;

Tempomat;

Spryskiwacz przedniej i tylnej szyby;

Rozruch silnika.

32 Złącze diagnostyczne;

Regulacja zasięgu reflektorów.

33 Przełącznik pedału sprzęgła
34 Podgrzewane dysze spryskiwaczy przedniej szyby
35 Nie przypisano
36 Podgrzewane fotele przednie
37 Radar
38 Nie przypisano
39 Elektryczny system ogrzewania dodatkowego
40 Nie przypisano
41 Ogrzewanie tylnej szyby
42 Elektryczne szyby – pasażer z przodu
43 Urządzenie przyczepy – gniazdko elektryczne
44 Zapalniczka, gniazdo zasilania 12 V
45 Elektrycznie sterowane szyby – tylne prawe
46 Spryskiwacz szyby przedniej i tylnej;

Dźwignia obsługi pod kierownicą.

47 Urządzenie przyczepy – gniazdko elektryczne
48 Hak holowniczy – światło prawe
49 Pompa paliwowa
50 Inforozrywka
51 Ogrzewanie lusterka zewnętrznego
52 KESSY
53 Blokada kierownicy KESSY
54 Nie przypisano
55 Podgrzewane fotele przednie
56 Nie przypisano
57 Nie przypisano
58 Nie przypisano
59 Nie przypisano

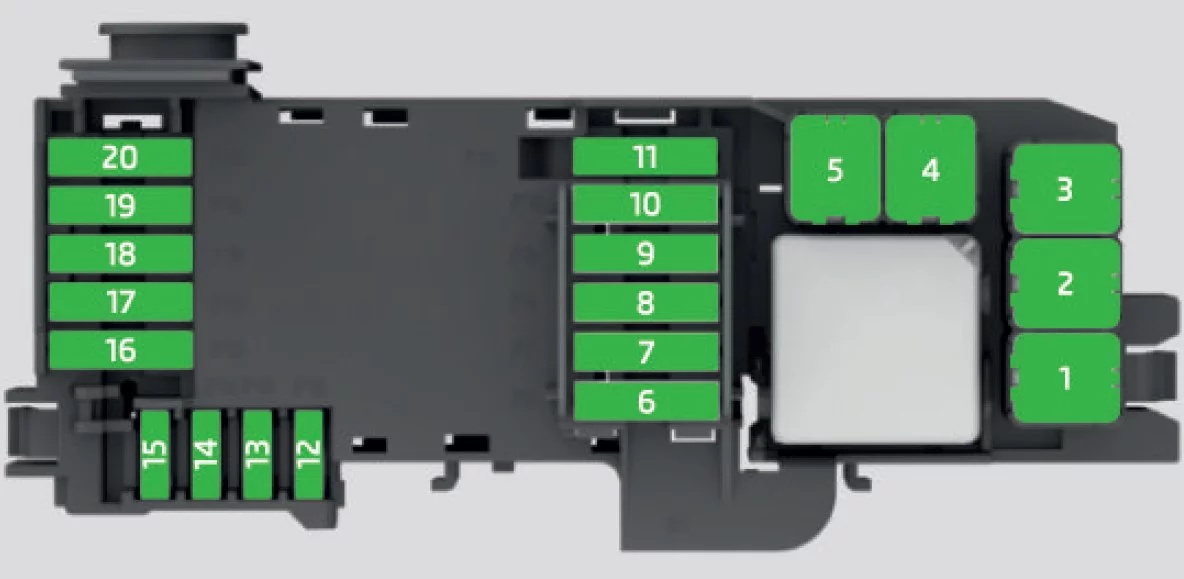

Skrzynka bezpieczników w komorze silnika

Skoda Fabia III (2017) - schematy bezpieczników i przekaźników
Numer Opis
1 Wentylator chłodnicy
2 System świec żarowych
3 ABS lub ESC
4 Elektryczny system ogrzewania dodatkowego
5 Elektryczny system ogrzewania dodatkowego
6 Automatyczna skrzynia biegów
7 Jednostka sterująca silnika
8 Wycieraczki
9 Moduł danych akumulatora
10 ABS lub ESC
11 Nie przypisano
12 Wtryskiwacze;

Zawór dozowania paliwa;

Zawór regulacji ciśnienia oleju;

Zawór chłodnicy recyrkulacji spalin.

13 Przełącznik pedału hamulca
14 Pompa paliwa;

Pompa płynu chłodzącego.

15 Jednostka sterująca silnika
16 Rozrusznik
17 Jednostka sterująca silnika
18 Dodatkowe ogrzewanie elektryczne;

Wentylator chłodnicy;

Zawór upustowy;

Czujnik temperatury oleju;

Zawór filtra z węglem aktywnym;

Zawór kolektora ssącego.

19 Sonda lambda
20 Podgrzewacz;

Ogrzewanie wentylacyjne skrzyni korbowej;

Cewki zapłonowe.
