Skoda Kodiaq (2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Kodiaq z lat: 2022. Skoda Kodiaq to duży SUV klasy średniej, który został wprowadzony na rynek w 2016 roku. W 2022 roku samochód przeszedł facelifting, czyli liftingowanie wyglądu i aktualizację wyposażenia. W zależności od wybranego wariantu, Skoda Kodiaq może być napędzana silnikiem […]

05/13/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Kodiaq z lat: 2022.

Skoda Kodiaq to duży SUV klasy średniej, który został wprowadzony na rynek w 2016 roku. W 2022 roku samochód przeszedł facelifting, czyli liftingowanie wyglądu i aktualizację wyposażenia.

W zależności od wybranego wariantu, Skoda Kodiaq może być napędzana silnikiem benzynowym, diesla lub hybrydą plug-in. Dostępne są również wersje z napędem na przednią oś lub na cztery koła oraz z manualną lub automatyczną skrzynią biegów.

Wnętrze Skody Kodiaq zaprojektowane jest praktycznie i funkcjonalnie, z dobrą jakością materiałów i wykończenia. Samochód może pomieścić do siedmiu osób, a wersje z 5 miejscami mają duży bagażnik o pojemności od 650 do 835 litrów.

W odświeżonej wersji z 2022 roku Skoda Kodiaq otrzymała zmodyfikowaną atrapę chłodnicy, nowe reflektory z diodami LED, zmodyfikowane tylne lampy i nowe wzory alufelg. W kabinie pasażerskiej pojawił się większy ekran dotykowy o przekątnej 9,2 cala, nowa kierownica i system multimedialny z nowymi funkcjami.

Kodiaq 2022 jest również wyposażony w wiele funkcji bezpieczeństwa, w tym adaptacyjny tempomat, system ostrzegania przed kolizją z hamowaniem awaryjnym, asystenta pasa ruchu i system ostrzegania przed martwym polem.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Rapid (2018-2019) - schematy bezpieczników i przekaźników

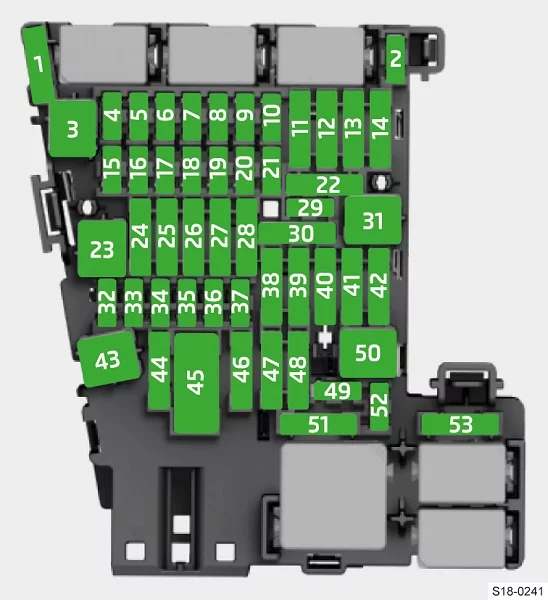

Bezpieczniki w tablicy rozdzielczej

Skoda Kodiaq (2022) - schematy bezpieczników i przekaźników

Numer

Opis

1

SCR (AdBlue®)

2

ogrzewanie kierownicy

3

Zapasowy

4

System alarmowy

5

magistrala danych

6

Automatyczna skrzynia biegów

7

Klimatyzacja, odbiornik ogrzewania postojowego, ogrzewanie przedniej i tylnej szyby, wskaźnik kontroli opon

8

wyłącznik świateł, czujnik deszczu, hamulec postojowy, oświetlenie ambiente, czujnik instalacji alarmowej, reflektory przednie

9

dźwignia obsługowa pod kierownicą

10

ekran urządzenia Infotainment

11

Oświetlenie pojazdu – strona lewa

12

urządzenie Infotainment

13

Napinacze pasów – strona lewa

14

dmuchawa klimatyzacji, ogrzewania

15

elektryczna blokada kierownicy

16

Złącza USB, złącze diagnostyczne, Phonebox

17

tablica rozdzielcza, numer alarmowy

18

Kamera cofania, Area View

19

KESSY (system zamykania i uruchamiania bez kluczyka)

20

SCR (AdBlue®), pompa podciśnieniowa układu hamulcowego

21

napęd na wszystkie koła

22

Hak holowniczy

23

panoramiczny dach przesuwno-uchylny

24

Oświetlenie pojazdu – strona prawa

25

Centralne ryglowanie – drzwi przednie lewe i tylne lewe, lewy podnośnik szyb, ogrzewanie lewego lusterka zewnętrznego, funkcja składania, ustawienie powierzchni lusterka

26

Ogrzewanie siedzeń przednich

27

Oświetlenie wnętrza

28

Hak holowniczy

29

Funkcja ładowania USB – z tyłu i na lusterku wewnętrznym

30

regulacja amortyzatorów

31

otwarcie pokrywy bagażnika

32

Wspomaganie parkowania, asystent parkowania, wykrywanie „martwego pola”

33

Poduszki bezpieczeństwa

34

Klimatyzacja, włącznik świateł cofania, lusterko wewnętrzne z funkcją automatycznego przyciemniania, ogrzewanie siedzeń, hamulec postojowy, włącznik świateł, listwa z przyciskami

35

Złącze diagnostyczne, kamera, czujnik radarowy

36

Reflektor LED – prawy

37

Reflektor LED – lewy

38

Hak holowniczy

39

Centralne ryglowanie – drzwi przednie prawe i tylne prawe, prawy podnośnik szyb, ogrzewanie prawego lusterka zewnętrznego, funkcja składania, ustawienie powierzchni lusterka

40

gniazda 12 V

41

Napinacze pasów – strona prawa

42

ryglowanie pokrywy bagażnika, układ czyszczenia reflektorów, spryskiwacze szyby przedniej i tylnej

43

wzmacniacz muzyki

44

Hak holowniczy

45

elektryczna obsługa fotela kierowcy

46

gniazdo 230 V

47

wycieraczka szyby tylnej

48

Generator dźwięku sportowego

49

uruchomienie silnika, włącznik pedału sprzęgła

50

Zapasowy

51

ogrzewanie tylnych siedzeń

52

Wentylacja przednich siedzeń, oświetlenie miejsca na nogi

53

Ogrzewanie szyby tylnej

Zobacz także:  Skoda Yeti (2015) - schematy bezpieczników i przekaźników

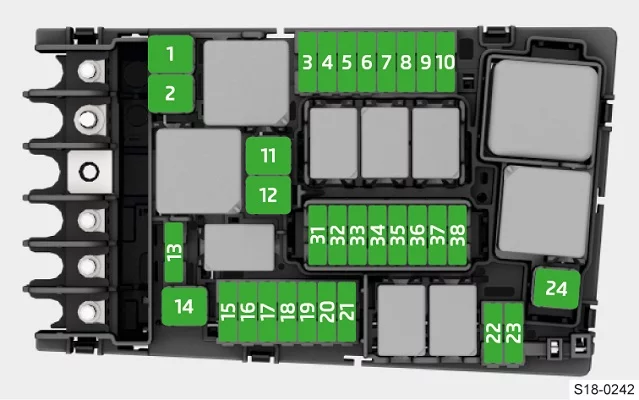

Bezpieczniki w komorze silnika

Skoda Kodiaq (2022) - schematy bezpieczników i przekaźników

Numer

Opis

1

System pomocy ESC, hamulec postojowy

2

System wspomagania ESC

3

układ sterowania silnika

4

Wentylator chłodnicy, regulator ciśnienia paliwa, elektryczna ogrzewanie dodatkowe, świeca żarowa, przepływomierz masowy powietrza, układ hamulcowy, czujnik poziomu oleju i temperatury oleju, zapłon, elementy silnika

5

części silnika

6

czujnik hamowania

7

Pompa płynu chłodzącego, klapa spalin, odpowietrznik skrzyni korbowej, elementy silnika

8

Sonda Lambda, czujnik NOx i czujnik cząstek

9

Pompa płynu chłodzącego, zapłon, elementy silnika

10

Pompa paliwa

11

elektryczne ogrzewanie dodatkowe, ogrzewanie szyby przedniej

12

elektryczne ogrzewanie dodatkowe

13

pompa oleju automatycznej skrzyni biegów

14

Zapasowy

15

sygnał dźwiękowy

16

Zapłon, przełączana sprężarka klimatyzacji, klimatyzacja

17

System pomocy ESC, system sterowania silnika, cewka przekaźnika głównego

18

Magistrala danych, akumulator 12 V

19

wycieraczki przednie

20

Zapasowy

21

Automatyczna skrzynia biegów

22

układ sterowania silnika

23

Rozrusznik

24

elektryczne ogrzewanie dodatkowe

31

Zapasowy

32

Zapasowy

33

Zapasowy

34

Zapasowy

35

Zapasowy

36

Lewy przedni reflektor z funkcjami adaptacyjnymi

37

Ogrzewanie postojowe

38

Prawy przedni reflektor z funkcjami adaptacyjnymi

Zobacz także:  Skoda Superb II (2013) - schematy bezpieczników i przekaźników
