Skoda Enyaq iV (2021-2022) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Enyaq iV z lat: 2021, 2022.

Skoda Enyaq iV to całkowicie nowy, w pełni elektryczny SUV, wprowadzony na rynek w 2021 roku. Jest to pierwszy samochód z rodziny Enyaq, która będzie stopniowo rozwijana przez Skodę. Enyaq iV oferuje przestronne wnętrze, wysoki poziom wyposażenia i zasięg na jednym ładowaniu.

Pod względem technicznym, Enyaq iV oferuje wiele opcji napędowych i różne poziomy mocy, co pozwala na dopasowanie samochodu do potrzeb i preferencji klientów. Najmocniejsza wersja posiada dwa silniki elektryczne, które razem rozwijają moc 225 kW (306 KM) i moment obrotowy wynoszący 460 Nm. Dzięki temu, SUV przyspiesza od 0 do 100 km/h w około 6,2 sekundy, a jego maksymalna prędkość wynosi 180 km/h.

Enyaq iV jest zasilany baterią o pojemności od 55 do 82 kWh, co pozwala na zasięg od 340 do 537 km w zależności od wersji. Czas ładowania wynosi od 6 do 8 godzin przy użyciu standardowego ładowania AC, a szybkie ładowanie DC pozwala na uzupełnienie baterii do 80% w około 40 minut.

Wnętrze Enyaq iV zostało zaprojektowane z myślą o komforcie i funkcjonalności. Kierowca ma do dyspozycji cyfrowy kokpit oraz system multimedialny z dotykowym ekranem, który kontroluje większość funkcji samochodu. W zależności od wersji wyposażenia, samochód może być również wyposażony w skórzaną tapicerkę, panoramiczny dach, podgrzewane fotele i wiele innych funkcji.

Pod względem bezpieczeństwa, Enyaq iV oferuje wiele systemów, w tym ABS, ESP, system monitorowania martwego pola, asystenta pasa ruchu czy system rozpoznawania znaków drogowych. W wyższych wersjach wyposażenia dostępne są również funkcje takie jak asystent parkowania czy system ostrzegający przed kolizją z hamowaniem awaryjnym.

Podsumowując, Skoda Enyaq iV to nowoczesny, elektryczny SUV, który oferuje wiele opcji napędowych i poziomów mocy. Samochód oferuje również przestronne wnętrze i bogate wyposażenie, w tym wiele funkcji bezpieczeństwa. Enyaq iV to dobry wybór dla osób, które szukają nowoczesnego, przyjaznego dla środowiska samochodu z wygodnym i funkcjonalnym wnętrzem.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Bezpieczniki w tablicy rozdzielczej

Dostęp do bezpieczników – pojazdy z kierownicą po lewej stronie

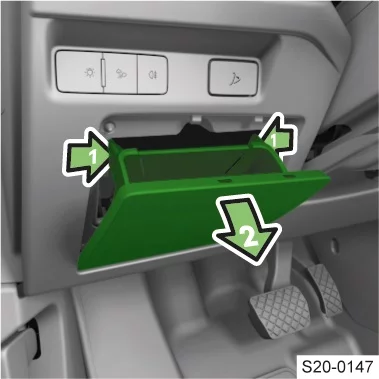

  • Otworzyć schowek po stronie kierowcy.

Skoda Enyaq iV (2021-2022) - schematy bezpieczników i przekaźników

  • Naciśnij występy blokujące i otwórz schowek.

  • Zmień bezpiecznik.

  • Zamknąć schowek.

Dostęp do bezpieczników – pojazdy z kierownicą po prawej stronie

  • Otworzyć schowek po stronie pasażera.

Skoda Enyaq iV (2021-2022) - schematy bezpieczników i przekaźników

  • Zwolnij drążek hamulcowy schowka.

Skoda Enyaq iV (2021-2022) - schematy bezpieczników i przekaźników

  • Naciśnij występy blokujące, schowek schowa się.

Skoda Enyaq iV (2021-2022) - schematy bezpieczników i przekaźników

  • Otwórz pokrywę skrzynki bezpieczników.

  • Zmień bezpiecznik.

  • Zamknij pokrywę skrzynki bezpieczników.

  • Włóż i zablokuj drążek hamulcowy.

  • Zamknąć schowek.

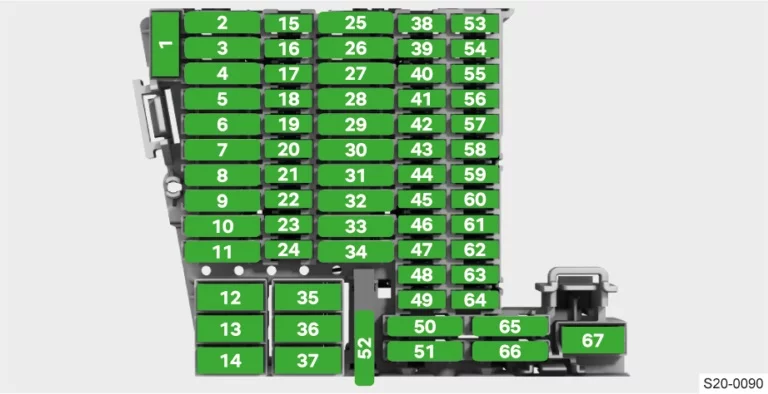

Skoda Enyaq iV (2021-2022) - schematy bezpieczników i przekaźników

Numer

Opis

1

gniazdo 230 V

2

Poduszki bezpieczeństwa

3

Hak holowniczy

4

Kamera przednia do systemów wspomagających

5

Oświetlenie zewnętrzne samochodu z tyłu

6

Oświetlenie wnętrza, oświetlenie kratki

7

Ogrzewanie siedzeń przednich

8

Dach przesuwno-uchylny

9

Podnośnik szyb (lewa strona pojazdu);

Centralne ryglowanie (lewa strona pojazdu);

Lusterko zewnętrzne lewe (ogrzewanie, funkcja składania, ustawienie powierzchni lusterka);

Elektryczne zabezpieczenie przed dziećmi (lewa strona samochodu).

10

Zapasowy

11

Hak holowniczy

12

Zapasowy

13

Zamek centralny (drzwi i pokrywa bagażnika);

Spryskiwacz szyby przedniej;

System czyszczenia reflektorów;

Chłodzenie magistrali danych;

Funkcja obrotu przednich reflektorów.

14

Wzmacniacz audio

15

Zapasowy

16

Zapasowy

17

Tylne czujniki radarowe;

System czujników parkowania;

Asystent parkowania.

18

Blokada kolumny kierownicy;

KESSY (bezkluczykowy system zamykania);

Bezdotykowa obsługa elektrycznej pokrywy bagażnika.

19

Zestaw wskaźników;

Połączenie alarmowe;

Usługi online.

20

Złącza USB Phonebox, z przodu

21

Kamera cofania;

System obserwacji otoczenia (Top View).

22

Układ sterowania silnika

23

System komunikacji

24

Zapasowy

25

Napinacze pasów kierowcy

26

Podnośnik szyb (prawa strona pojazdu);

Centralne ryglowanie (prawa strona pojazdu);

Lusterko zewnętrzne prawe (ogrzewanie, funkcja składania, ustawienie powierzchni lusterka);

Elektryczne zabezpieczenie przed dziećmi (prawa strona samochodu).

27

Napinacze pasów bezpieczeństwa pasażera

28

System kontroli akumulatorów wysokonapięciowych – bezpieczne wyłączanie systemu wysokonapięciowego;

Bezpiecznik może wymieniać tylko specjalistyczna firma!

29

Hak holowniczy

30

urządzenie Infotainment

31

Hak holowniczy

32

Światła zewnętrzne pojazdu z tyłu;

Podniesione światła hamowania;

Oświetlenie tablicy rejestracyjnej.

33

Zapasowy

34

Ogrzewanie / klimatyzacja

35

Ogrzewanie tylnych siedzeń

36

Wentylator ogrzewania/klimatyzacji

37

Elektryczna pokrywa bagażnika

38

wentylacja siedzenia

39

ogrzewanie kierownicy

40

Syrena autoalarmu

41

Magistrala danych

42

Operacja transmisji;

Wyświetlanie trybu transmisji.

43

Klimatyzacja przednia;

Klimatyzacja tylna;

Ogrzewanie tylnej szyby.

44

Przednie oświetlenie wnętrza;

Hamulec postojowy;

Czujnik światła deszczowego;

Działanie funkcji światła;

System alarmowy;

Połączenie diagnostyczne;

Pasek przycisków na panelu sterowania,

45

dźwignia obsługowa pod kierownicą

46

Ekran Infotainment, wyświetlacz przezierny

47

Układ aktywnego zawieszenia (DCC)

48

USB z tyłu

49

Zapasowy

50

Zapasowy

51

Zapasowy

52

Gniazdo 12 V w bagażniku

53

Zapasowy

54

Zapasowy

55

Zapasowy

56

Zapasowy

57

Zapasowy

58

Zapasowy

59

Lusterko wewnętrzne z automatycznym przyciemnianiem;

USB z tyłu.

60

Złącze diagnostyczne

61

Układ napędowy

62

Zapasowy

63

Zapasowy

64

Zapasowy

65

Zapasowy

66

wycieraczka szyby tylnej

67

Ogrzewanie szyby tylnej

Bezpieczniki w przestrzeni pod klapą przednią

Dostęp do bezpieczników

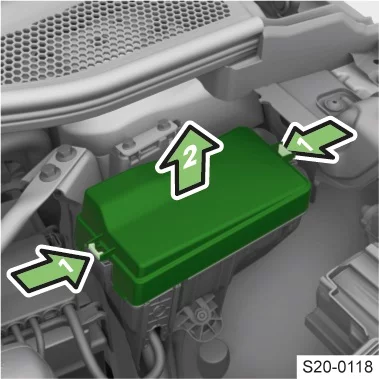

Skoda Enyaq iV (2021-2022) - schematy bezpieczników i przekaźników

  • Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.

  • Zmień bezpiecznik.

  • Załóż pokrywę i zatrzaśnij.

INFORMACJA

Niebezpieczeństwo przedostania się wody do skrzynki bezpieczników!

  • Dopasuj prawidłowo pokrywę i zaczep mocno.

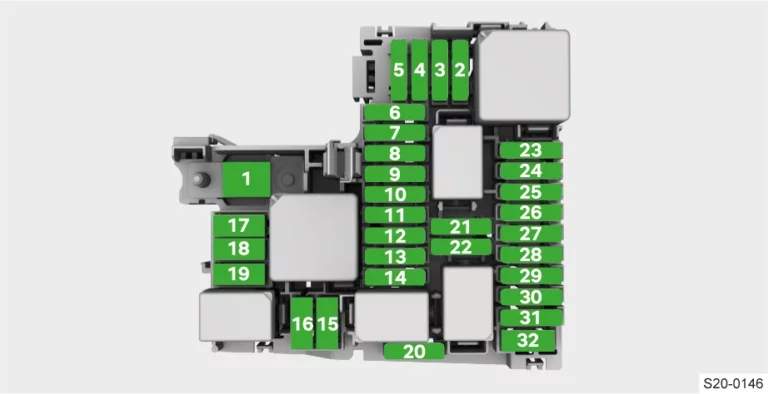

Skoda Enyaq iV (2021-2022) - schematy bezpieczników i przekaźników

Numer

Opis

1

Zapasowy

2

System pomocy ESC;

Układ sterowania BDM;

Cewka przekaźnika głównego.

3

Ładowarka do akumulatora wysokiego napięcia;

Napęd elektryczny.

4

Lewy reflektor przedni

5

Prawy przedni reflektor

6

Czujnik radarowy z przodu

7

Zapasowy

8

Zapasowy

9

sygnał dźwiękowy

10

Wycieraczki przednie

11

Klimatyzacja + ogrzewanie

12

Generator dźwięku silnika

13

System pomocy ESC

14

Zapasowy

15

System pomocy ESC

16

Wentylator chłodnicy

17

Ogrzewanie szyby przedniej

18

Zapasowy

19

Zapasowy

20

Zapasowy

21

Zapasowy

22

Zapasowy

23

Układ sterowania silnika

24

Wentylator chłodnicy

25

Pompa płynu chłodzącego;

Ogrzewanie elektryczne.

26

Pompa płynu chłodzącego;

Żaluzja chłodnicy.

27

Zapasowy

28

Zapasowy

29

Zapasowy

30

Zapasowy

31

Zapasowy

32

Urządzenie wspomagania hamulców

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
