W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Karoq z lat: 2023.

Skoda Karoq to kompaktowy SUV produkowany przez czeskiego producenta samochodów Skoda Auto. Samochód zadebiutował w 2017 roku, a jego produkcja trwa do dziś.

Skoda Karoq zbudowana jest na płycie podłogowej MQB grupy Volkswagen, która jest wykorzystywana również w innych modelach koncernu. Samochód oferowany jest z różnymi jednostkami napędowymi, w tym silnikami benzynowymi, wysokoprężnymi i hybrydowymi.

W zależności od wyposażenia, Skoda Karoq może być wyposażona w wiele zaawansowanych systemów i technologii, takich jak system nawigacji satelitarnej, system audio marki Canton, adaptacyjne zawieszenie oraz wiele innych. Poza tym samochód oferuje przestronne wnętrze i pojemny bagażnik, co czyni go bardzo praktycznym modelem.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

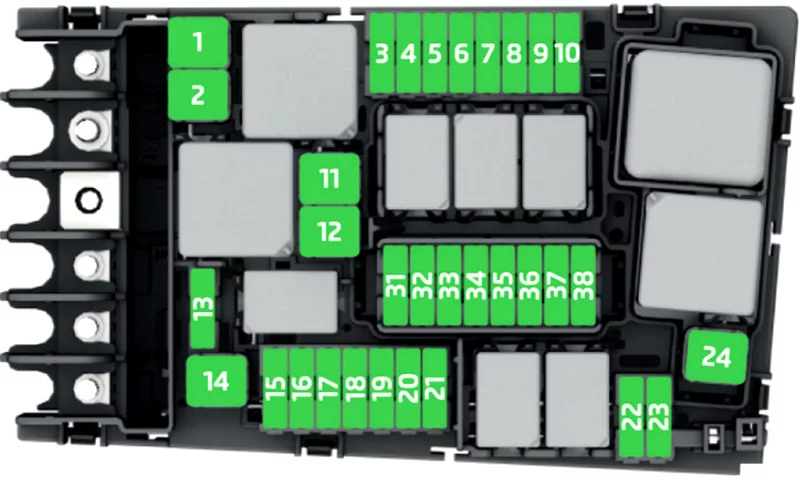

Bezpieczniki w komorze silnika

Skoda Karoq (2023) - schematy bezpieczników i przekaźników

Skoda Karoq (2023) - schematy bezpieczników i przekaźników

Numer

Opis

1

System wspomagania ESC, hamulec postojowy

2

System wspomagania ESC

3

układ sterowania silnika

4

części silnika

5

części silnika

6

czujnik hamowania

7

części silnika

8

Czujnik sondy lambda, NOx

9

części silnika

10

Pompa paliwowa

11

elektryczne ogrzewanie dodatkowe

12

elektryczne ogrzewanie dodatkowe

13

pompa oleju automatycznej skrzyni biegów

14

Ogrzewanie szyby przedniej

15

sygnał dźwiękowy

16

Zapłon, pompa paliwa, klimatyzacja

17

System wspomagania ESC, system sterowania silnikiem, cewka głównego przekaźnika

18

Magistrala danych, moduł danych akumulatora 12 V

19

wycieraczki przednie

20

System alarmowy

21

Automatyczna skrzynia biegów

22

układ sterowania silnika

23

Rozrusznik

24

elektryczne ogrzewanie dodatkowe

31

Pusty

32

Pusty

33

Pusty

34

Pusty

35

Pusty

36

Lewy reflektor przedni

37

Ogrzewanie postojowe

38

Prawy przedni reflektor

Zobacz także:  Skoda Fabia III (2022) - schematy bezpieczników i przekaźników

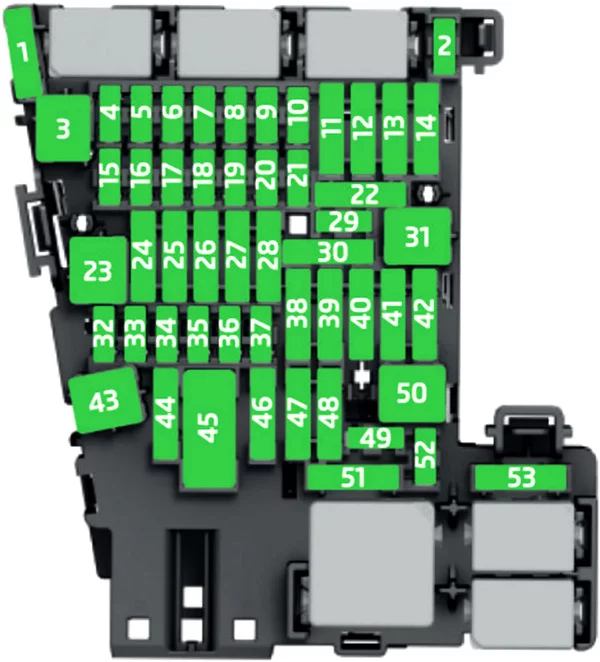

Bezpieczniki w desce rozdzielczej

Skoda Karoq (2023) - schematy bezpieczników i przekaźników

Kierownica po prawej stronie:
Skrzynka bezpieczników znajduje się za schowkiem po stronie kierowcy.

Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otwórz schowek po stronie kierowcy.
Naciśnij zatrzask A w kierunku strzałki 1, otwórz schowek w kierunku strzałki 2.



Kierownica po lewej stronie:
Skrzynka bezpieczników znajduje się w schowku na rękawiczki po stronie pasażera z przodu.

Rozłóż schowek:

Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otworzyć schowek po stronie pasażera z przodu.
Odblokuj drążek hamulca w kierunku strzałki 1 i wyjmij w kierunku strzałki 2.
Odblokuj blokadę A w kierunku strzałki 3, a schowek złoży się w kierunku strzałki 4.

Zobacz także:  Skoda Citigo (2011) - schematy bezpieczników i przekaźników

Złóż schowek:

Podnieś tackę w kierunku przeciwnym do strzałki 4.
Pokonaj opór podkładki oporowej A.
Włóż drążek hamulca w kierunku przeciwnym do kierunku strzałki 2 i zablokuj w kierunku zgodnym ze strzałką 1. Schowek zamyka się (do jego zamknięcia potrzeba większej siły) wskakuje na swoje miejsce.

Skoda Karoq (2023) - schematy bezpieczników i przekaźników

Numer

Opis

1

SCR (AdBlue®)

2

Ogrzewanie kierownicy

3

Pusty

4

Pusty

5

magistrala danych

6

czujnik alarmu

7

Klimatyzacja przód/tył, odbiornik ogrzewania postojowego, odmrażacz tylnej szyby, automatyczna skrzynia biegów, blokada wyłączenia zapłonu (pojazd z automatyczną skrzynią biegów)

8

włącznik świateł, czujnik deszczu, hamulec postojowy, oświetlenie ambiente, reflektory przednie

9

dźwignia obsługowa pod kierownicą

10

ekran urządzenia Infotainment

11

Zewnętrzne oświetlenie pojazdów

12

Infotainment

13

Napinacze pasów – strona lewa

14

dmuchawa klimatyzacji, ogrzewania

15

elektryczna blokada kierownicy

16

USB-Złącza, złącze diagnostyczne, Phone box

17

tablica rozdzielcza, numer alarmowy

18

Kamera cofania, widok otoczenia (Area View)

19

KESSY (bezkluczykowy system blokowania i uruchamiania)

20

SCR (AdBlue®), układ hamulcowy

21

napęd na wszystkie koła

22

Zaczep do holowania

23

panoramiczny dach przesuwno-uchylny

24

Zewnętrzne oświetlenie pojazdów

25

Centralny zamek – drzwi przednie i tylne lewe, Elektrycznie sterowane szyby – lewe, Lusterko zewnętrzne lewe – ogrzewanie, Funkcja składania, Regulacja powierzchni lusterka

26

Ogrzewanie przednich foteli

27

Oświetlenie wnętrza

28

Zaczep do holowania

29

USB-Funkcja ładowania – lusterko wsteczne i wewnętrzne

30

Pusty

31

otwarcie pokrywy bagażnika

32

Wspomaganie parkowania, asystent parkowania, wykrywanie „martwego pola”

33

Poduszki bezpieczeństwa

34

Klimatyzacja, przełącznik świateł cofania, lusterko wewnętrzne z automatycznym przyciemnianiem, ogrzewanie siedzeń, hamulec postojowy, przełącznik świateł, listwa z przyciskami, generator dźwięku sportowego

35

Złącze diagnostyczne, kamera przednia, monitorowanie odległości (np. ACCFront Assist)

36

Pusty

37

Pusty

38

Zaczep do holowania

39

Centralny zamek – drzwi przednie i tylne lewe, Elektrycznie sterowane szyby – lewe, Lusterko zewnętrzne lewe – ogrzewanie, Funkcja składania, Regulacja powierzchni lusterka

40

gniazda 12 V

41

Napinacze pasów – strona prawa

42

Zamek (pokrywa bagażnika, tylne drzwi, klapka wlewu paliwa), system czyszczenia reflektorów, przedni i tylny spryskiwacz przedniej szyby

43

wzmacniacz muzyki

44

Zaczep do holowania

45

elektryczna obsługa fotela kierowcy

46

Gniazdo 230 V

47

wycieraczka szyby tylnej

48

Pusty

49

uruchomienie silnika, włącznik pedału sprzęgła

50

Pusty

51

ogrzewanie tylnych siedzeń

52

Regulacja amortyzatora (zawieszenie adaptacyjne)

53

Ogrzewanie szyby tylnej
