Skoda Roomster (2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Roomster z lat: 2006. Skoda Roomster to model samochodu osobowego klasy miejskiej, którego produkcja rozpoczęła się w 2006 roku. Samochód charakteryzował się oryginalnym i niepowtarzalnym wyglądem, przypominającym trochę minivany. W standardowej wersji, samochód miał 5 miejsc siedzących, ale opcjonalnie można było dokupić […]

05/13/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Roomster z lat: 2006.

Skoda Roomster to model samochodu osobowego klasy miejskiej, którego produkcja rozpoczęła się w 2006 roku. Samochód charakteryzował się oryginalnym i niepowtarzalnym wyglądem, przypominającym trochę minivany.

W standardowej wersji, samochód miał 5 miejsc siedzących, ale opcjonalnie można było dokupić dodatkowe, składane siedzenia w tylnej części auta. Roomster oferował także duży i funkcjonalny bagażnik z możliwością regulacji pojemności, dzięki zastosowaniu elastycznych taśm mocujących.

W gamie silnikowej Roomstera znajdowały się jednostki benzynowe o pojemności 1.2 i 1.6 litra oraz jednostki wysokoprężne o pojemności 1.4 i 1.9 litra. Modele benzynowe osiągały moc od 63 do 105 KM, natomiast diesle od 70 do 105 KM.

Samochód oferował także wiele ciekawych rozwiązań i udogodnień, takich jak podwójne drzwi tylne, dach panoramiczny czy składane i przesuwane fotele w drugim rzędzie siedzeń. W 2010 roku Roomster przeszedł niewielką modernizację, w ramach której zmieniono m.in. wygląd przedniej części samochodu. Produkcja Roomstera zakończyła się w 2015 roku.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Yeti (2016) - schematy bezpieczników i przekaźników

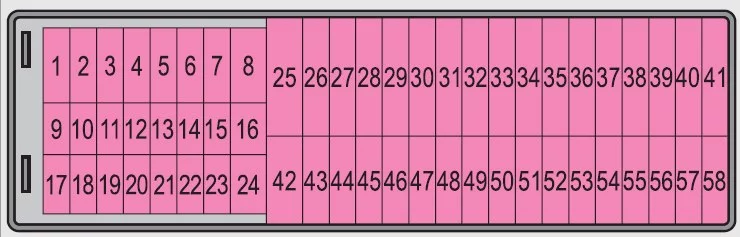

Skrzynka bezpieczników w desce rozdzielczej

Skoda Roomster (2006) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Wspomaganie kierownicy 5
2 Zestaw wskaźników;

Regulacja zasięgu reflektorów.

5
3 Sterownik silnika – Silnik benzynowy 5
4 Jednostka sterująca ABS 5
5 Silnik benzynowy:

włącznik świateł hamowania,

tempomat.

5
6 Nie przypisano
7 Sterownik silnika 1,2 ltr. silnik 15
8 Zawory wtryskowe – 1,4 l; 1,6 l 10
9 Sterowanie ogrzewaniem;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Sterownik świateł zakrętowych.

5
10 Zawór PCV 7,5
11 Elektrycznie regulowane lusterko wsteczne;

Elektryczne szyby.

7,5
12 Światło cofania 10
13 Jednostka sterująca silnika (dla pojazdów z automatyczną skrzynią biegów) 10
14 Silnik do świateł zakrętowych 10
15 Nawigacja PDA 5
16 Nie przypisano
17 Lewe światło postojowe;

Oświetlenie tablicy rejestracyjnej.

5
18 Prawe światło postojowe 5
19 Radio;

Centralna jednostka sterująca.

5
20 Zestaw wskaźników;

Czujnik kąta skrętu;

ESP.

5
21 Światła stopu 10
22 Sterowanie ogrzewaniem;

Centralka klimatyzacji;

Pomoc w parkowaniu;

Telefon komórkowy.

7,5
23 Oświetlenie wnętrza, schowka i bagażnika 10
24 Zamek tylnej klapy 10
25 Podgrzewacze siedzeń 20
26 Podgrzewane dysze do spryskiwaczy szyb;

System czyszczenia szyby.

15
27 Nie przypisano
28 Silnik benzynowy:

zawór AKF,

klapa sterująca.

10
29 Wtrysk – 1,2 l. silnik 10
30 Pompa paliwa – silnik benzynowy 15
31 Sonda lambda 10
32 Silnik Diesla:

Przełącznik świateł hamowania;

Pedał sprzęgła;

Tempomatu;

Przekaźnika pompy paliwa;

Przekaźnika układu świec żarowych.

5
33 Jednostka sterująca silnika – silnik wysokoprężny 30
34 Sterownik silnika 1,4 l; 1,6 l silnik 30
Pompa paliwa – silnik diesla 15
35 Nie przypisano
36 Główna wiązka 15/5
37 Tylne światło przeciwmgielne 7,5
38 Światła przeciwmgielne 10
39 Dmuchacz 25
40 Wycieraczka tylnej szyby 10
41 Nie przypisano
42 Ogrzewanie tylnej szyby 25
43 Klakson 20
44 Wycieraczka szyby przedniej 20
45 Centralna jednostka sterująca dla systemu komfortu 15
46 Sterownik silnika 1,4 l; 1,6 l silnik benzynowy 5
47 Zapalniczka;

Gniazdko w bagażniku a).

15
48 Jednostka sterująca napięciem pojazdu 5
49 Kierunkowskazy 15
50 Radio;

Preinstalacja telefoniczna;

Moduł wielofunkcyjny.

10
51 Elektrycznie sterowane szyby (z przodu i z tyłu po lewej stronie) 25
52 Elektrycznie sterowane szyby (z przodu i z tyłu po prawej stronie) 25
53 Nie przypisano
54 System alarmowy antykradzieżowy 15
55 Nie przypisano
56 System czyszczenia reflektorów 25
57 Światła mijania po lewej stronie 15
58 Światła mijania po prawej stronie
a) Jeśli silnik jest już wyłączony, jeden podłączony element elektryczny może rozładować akumulator.

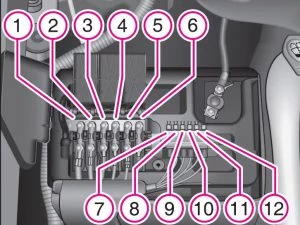

Skrzynka bezpieczników w komorze silnika (w pobliżu akumulatora)

Skoda Roomster (2006) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Alternator 175
2 Wnętrze 110
3 Wentylator chłodnicy 40
4 ABS lub TCS lub ESP 40
5 Wspomaganie kierownicy 50
6 Świece żarowe 50
7 ABS lub TCS lub ESP 25
8 Wentylator chłodnicy 30
9 System klimatyzacji 5
10 Jednostka sterująca silnika 15
11 Centralna jednostka sterująca 5
12 Automatyczna skrzynia biegów 5
