W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Citigo z lat: 2018, 2019.

Skoda Citigo z roczników 2018 i 2019 to kolejne wersje popularnego auta miejskiego, które wprowadzają kilka ulepszeń i nowości w porównaniu do poprzednich roczników. To nadal małe, oszczędne i łatwe w prowadzeniu auto, które jest idealne dla miasta.

Pod względem wyglądu, Citigo z roczników 2018 i 2019 nie różni się znacznie od poprzedników. Jednak wewnątrz samochodu znajdziemy ulepszone wykończenie, wygodne fotele i bardziej przejrzysty układ deski rozdzielczej. W zależności od wersji wyposażenia, auto może mieć również nowe funkcje, takie jak systemy multimedialne, klimatyzację automatyczną czy system nawigacji.

Pod maską Skoda Citigo z roczników 2018 i 2019 znajdziemy benzynowy silnik o pojemności 1.0 litra, który oferuje moc od 60 do 75 KM. Silnik ten charakteryzuje się niskim zużyciem paliwa i emisją CO2, co przekłada się na niskie koszty eksploatacji. W zależności od wersji, samochód może być wyposażony w skrzynię biegów manualną lub automatyczną.

Skoda Citigo z roczników 2018 i 2019 oferuje również bogate wyposażenie bezpieczeństwa, w tym systemy ABS i ESP, poduszki powietrzne, system monitorowania ciśnienia w oponach oraz aktywne zagłówki. W niektórych wersjach wyposażenia można także znaleźć system automatycznego hamowania w mieście.

W roczniku 2019 Skoda wprowadziła do gamy modelowej Citigo specjalną wersję Monte Carlo, która charakteryzuje się sportowym wyglądem i bogatszym wyposażeniem. Ta wersja wyposażona jest między innymi w 15-calowe felgi aluminiowe, klimatyzację automatyczną, podgrzewane fotele i system multimedialny.

Zobacz także:  Skoda Octavia iV plug-in (2020) - schematy bezpieczników i przekaźników

Podsumowując, Skoda Citigo z roczników 2018 i 2019 to wciąż dobry wybór dla osób, które potrzebują małego i oszczędnego samochodu do jazdy po mieście. Auto oferuje dobre osiągi, niskie koszty eksploatacji, bogate wyposażenie i dobre bezpieczeństwo. Dodatkowo, wprowadzona wersja Monte Carlo oferuje jeszcze więcej wyposażenia i sportowy charakter.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Kolor bezpiecznika Maksymalne natężenie
purpurowy 3
jasnobrązowy 5
brązowy 7,5
czerwony 10
niebieski 15
żółty 20
biały 25
Zielony 30
Pomarańczowy 40

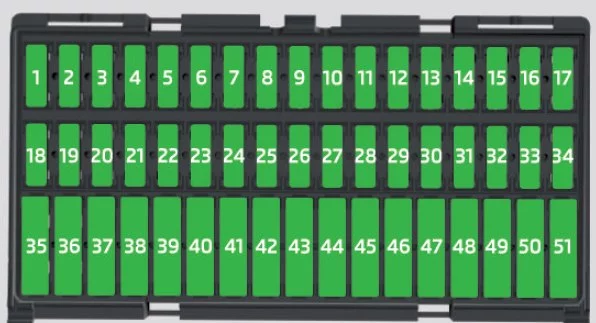

Skrzynka bezpieczników pod deską rozdzielczą

Bezpieczniki znajdują się pod kierownicą pod spodem deski rozdzielczej.

Skoda Citigo (2018-2019) - schematy bezpieczników i przekaźników
Numer Opis
1 Klimatyzacja, złącze diagnostyczne
2 Obsługa sterowania zasięgiem reflektorów;

Pomoc w parkowaniu;

Regulacja położenia elektrycznych lusterek zewnętrznych;

Ogrzewanie siedzeń.

3 Automatyczna skrzynia biegów;

Sterownik silnika;

Wspomaganie kierownicy;

Dźwignia sterująca pod kierownicą;

Zestaw wskaźników;

Wentylator chłodnicy.

4 Poduszka powietrzna
5 Światło cofania
6 System wycieraczek przedniej i tylnej szyby
7 Reflektor świateł drogowych – lewa strona
8 Reflektor świateł drogowych – prawa strona
9 Nie przypisano
10 Elektryczne podgrzewanie lusterek zewnętrznych;

Port diagnostyczny;

Czujnik deszczu.

11 Światła do jazdy dziennej
12 Nie przypisano
13 Oświetlenie pojazdu – lewa strona
14 Oświetlenie pojazdu – prawa strona
15 Pojazd z systemem START-STOP:

Radio;

Pojazd bez systemu START-STOP:

Oświetlenie przełączników, ogrzewanie, automatyczna skrzynia biegów, włącznik światła, oświetlenie tablicy rejestracyjnej.

16 Oświetlenie pojazdu — tylne światło przeciwmgielne
17 Wycieraczka tylnej szyby
18 Dach panoramiczny
19 Centralny zamek
20 Ogrzewanie tylnej szyby
21 Światła cofania;

Światła przeciwmgielne.

22 Klakson
23 Stabilizator napięcia (dla systemu START-STOP);
Oświetlenie pojazdu (pojazd bez systemu START-STOP)
24 Migacz reflektora
25 Wycieraczki
26 Pojazd z systemem START-STOP:

Światła pojazdu;

Pojazd bez systemu START-STOP:

Radio.

27 Włącz światła sygnalizacyjne;

Światła hamowania.

28 Dźwignia zmiany biegów do automatycznej skrzyni biegów
29 Pompa paliwowa
30 2018:

Sterownik silnika, zestaw wskaźników, czujnik deszczu, dźwignia sterująca pod kierownicą, układ klimatyzacji;

2019:

Jednostka sterująca silnika, zestaw wskaźników, dźwignia sterująca pod kierownicą, pompa paliwa.

31 2018:

Oświetlenie pojazdu – światła mijania (dotyczy pojazdu z systemem START-STOP);

2019:

Oświetlenie pojazdu.

32 Centralny system sterowania
33 Oświetlenie pojazdu – światło postojowe
34 Oświetlenie wewnętrzne
35 Oświetlenie pojazdu – prawa strona (dotyczy pojazdu bez systemu START-STOP);

Zestaw wskaźników (2019).

36 Oświetlenie pojazdu – lewa strona (dotyczy pojazdu bez systemu START-STOP)
37 ESP
38 Listwa z przyciskami, przetwornica napięcia DC-DC (dotyczy pojazdu z systemem START-STOP);

Rozruch silnika (2019).

39 Dźwignia sterująca pod kierownicą;

Spryskiwaczami przedniej i tylnej szyby.

40 Sonda lambda;

Wentylator chłodnicy;

Zawór gazu;

Zawór ciśnienia oleju;

Zawór filtra z węglem aktywnym;

Elementy silnika (2019).

41 Przełącznik pedału hamulca;

Przełącznik pedału sprzęgła;

Wentylator chłodnicy;

Elementy silnika.

42 Układ sterowania silnikiem
43 2018:

Pompa paliwa, pompa próżniowa do układu hamulcowego;

2019:

Pompa próżniowa do układu hamulcowego, klimatyzacji.

44 Zawory wtryskowe, elementy silnika, pompa paliwa
45 Cewki zapłonowe, elementy silnika
46 Gniazdo zasilania 12 V
47 Dmuchawa do klimatyzacji/ogrzewania
48 Podgrzewacze siedzeń
49 Elektryczne szyby – prawe
50 Oświetlenie pojazdu – światła do jazdy dziennej, światła drogowe
51 Elektryczne szyby – lewe



Skrzynka bezpieczników w desce rozdzielczej

W pojazdach z systemem START-STOP bezpieczniki znajdują się po lewej stronie deski rozdzielczej za osłoną.

Skoda Citigo (2018-2019) - schematy bezpieczników i przekaźników
Numer Opis
1 ABS/ESP
2 Klaster instrumentów
3 Radio
4 Przetwornica napięcia DC-DC;

Rozrusznik silnika;

Listwa z przyciskami.

5 System klimatyzacji
6 Nie przypisano
7 Nie przypisano
8 Nie przypisano
9 Oświetlenie pojazdu – prawa strona
10 Oświetlenie pojazdu – lewa strona
11 Rozrusznik
12 Przetwornica napięcia DC-DC;

ABS;

Zestaw wskaźników;

Radio.

Skrzynka bezpiecznikowa w komorze silnika

Skoda Citigo (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis
1 ABS/ESP
2 Wentylator chłodnicy;

Wentylator dmuchawy do klimatyzacji.

3 Układ sterowania chłodzeniem;

Zapłon.

4 ABS/ESP
5 Moduł danych akumulatora;

Blokada zapłonu.

6 Stacyjka;

Rozrusznik.
