Skoda Fabia III (2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia III z lat: 2022. Skoda Fabia III przeszła facelifting w 2018 roku. Zmiany w wyglądzie zewnętrznym obejmowały nowy kształt reflektorów i atrapy chłodnicy, a także zmodyfikowane zderzaki. Wewnątrz pojawiły się nowe materiały wykończeniowe i ulepszone systemy multimedialne. Jednak najważniejsze zmiany dotyczyły […]

05/12/2023
Czas czytania: 3 minut
Skoda Fabia III (2022) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia III z lat: 2022.

Skoda Fabia III przeszła facelifting w 2018 roku. Zmiany w wyglądzie zewnętrznym obejmowały nowy kształt reflektorów i atrapy chłodnicy, a także zmodyfikowane zderzaki. Wewnątrz pojawiły się nowe materiały wykończeniowe i ulepszone systemy multimedialne.

Jednak najważniejsze zmiany dotyczyły oferty silnikowej. Skoda Fabia III facelifting otrzymała nowe silniki benzynowe 1.0 MPI i TSI, a także zmodernizowane jednostki diesla. Silniki benzynowe były oferowane w trzech wersjach mocy: 60 KM, 75 KM i 110 KM, natomiast diesle w dwóch wariantach: 75 KM i 95 KM. Wszystkie jednostki spełniały normę emisji spalin Euro 6d-TEMP.

Wprowadzono również kilka zmian w zakresie technologii asystującej kierowcę, takich jak system automatycznego hamowania w przypadku zagrożenia kolizją, asystent pasa ruchu i asystent zmiany pasa ruchu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Yeti (2010) - schematy bezpieczników i przekaźników

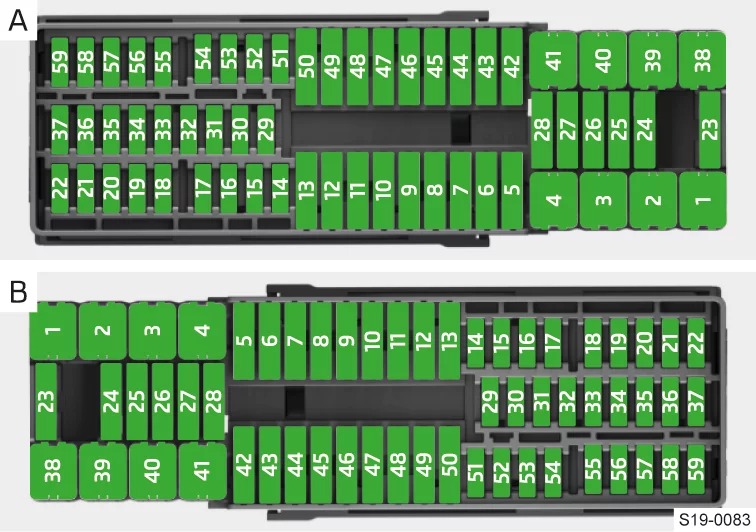

Bezpieczniki w tablicy rozdzielczej

Skoda Fabia III (2022) - schematy bezpieczników i przekaźników

Bezpieczniki:

A – Samochody z kierownicą po lewej stronie
B – Samochody z kierownicą po prawej stronie

Numer

Opis

1

Światła lewe, światła pozycyjne, górne światło hamowania

2

Zamek centralny, spryskiwacze przedniej i tylnej szyby (pojazd z ACC)

3

Zapłon

4

Światła prawe, tylne światło przeciwmgłowe, lampki oświetlenia tablicy rejestracyjnej

5

Elektrycznie sterowane szyby – kierowca

6

oświetlenie wnętrza

7

sygnał dźwiękowy

8

Hak holowniczy

9

Dźwignie sterujące pod kierownicą, układ sterowania silnikiem (pojazd bez KESSY), automatyczna skrzynia biegów (tylko pojazd bez KESSY), ESC (pojazd bez KESSY), hak (pojazd bez KESSY), wspomaganie kierownicy (pojazd bez KESSY)

10

Elektrycznie sterowane szyby – tylna lewa

11

System czyszczenia reflektorów

12

ekran urządzenia Infotainment

13

wolny

14

Dźwignia obsługowa pod kierownicą, włącznik świateł, blokada wyciągania kluczyka zapłonu (automatyczna skrzynia biegów), gniazdo diagnostyczne, sygnał świetlny, czujnik deszczu, czujnik światła, kamera do jazdy wstecz

15

klimatyzacja, automatyczna skrzynia biegów

16

tablica rozdzielcza, numer alarmowy

17

System alarmowy, klakson

18

magistrala danych

19

wolny

20

wolny

21

wolny

22

Spryskiwacze przedniej i tylnej szyby (pojazd bez ACC)

23

wolny

24

Klimatyzacja/ogrzewanie

25

wolny

26

Ogrzewanie siedzeń przednich

27

wycieraczka szyby tylnej

28

wolny

29

Poduszki bezpieczeństwa

30

Włącznik świateł, włącznik świateł cofania, regulacja powierzchni lusterek zewnętrznych, lusterko wewnętrzne, klimatyzacja, pomoc w parkowaniu

31

Pompa paliwa, wentylator chłodnicy, tempomat, złącze diagnostyczne

32

System wyrównywania poziomu reflektorów, LED– reflektory

33

Przełącznik pedału sprzęgła, uruchomienie silnika

34

USB-Funkcja ładowania

35

Wykrywanie martwego pola

36

Ogrzewanie siedzeń przednich

37

radar

38

wolny

39

wolny

40

magistrala danych

41

Ogrzewanie szyby tylnej

42

Elektryczne podnośniki szyb – pasażer

43

Hak holowniczy

44

zapalniczka, gniazdo 12 V

45

Elektryczne podnośniki szyb – prawy tylny

46

spryskiwacze szyby przedniej i tylnej, dźwignia obsługowa pod kierownicą

47

Hak holowniczy

48

Hak holowniczy

49

Pompa paliwa

50

urządzenie Infotainment

51

Ogrzewanie lusterek zewnętrznych, ogrzewanie dysz myjących

52

KESSY (bezkluczykowy system blokowania i uruchamiania)

53

Blokada kolumny kierownicy (pojazd z KESSY)

54

wolny

55

wolny

56

wolny

57

wolny

58

wolny

59

wolny

Zobacz także:  Skoda Citigo iV (2020) - schematy bezpieczników i przekaźników

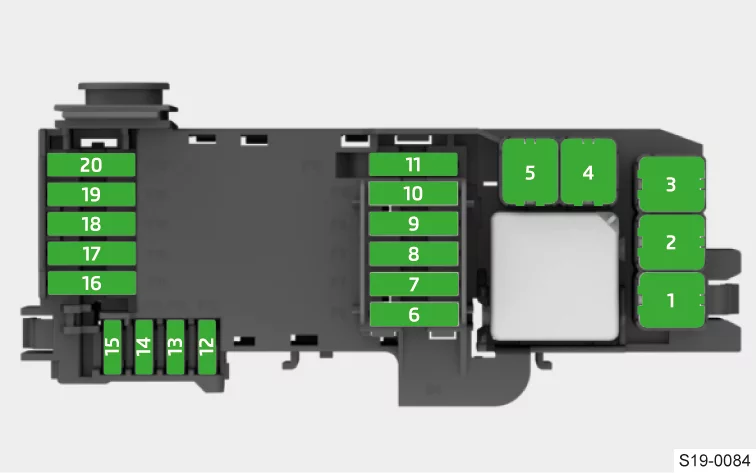

Bezpieczniki w komorze silnika

Skoda Fabia III (2022) - schematy bezpieczników i przekaźników

Numer

Opis

1

Wentylator chłodnicy

2

wolny

3

System pomocy ESC możliwie. ABS

4

wolny

5

wolny

6

Automatyczna skrzynia biegów

7

układ sterowania silnika

8

wycieraczki przednie

9

12-woltowy moduł danych akumulatora, magistrala danych

10

System pomocy ESC możliwie. ABS

11

pompa podciśnieniowa układu hamulcowego

12

Wtryskiwacze, zawór dozujący paliwo, regulator ciśnienia oleju, zawór chłodnicy recyrkulacji spalin, pompa próżniowa

13

Włącznik pedału hamulca

14

Pompa płynu chłodzącego, elementy silnika

15

układ sterowania silnika

16

Rozrusznik

17

układ sterowania silnika

18

Wentylator chłodnicy, regulator ciśnienia ładowania, wskaźnik temperatury oleju, zawór zbiornika węgla aktywnego, zawór pokrywy kolektora dolotowego

19

Sonda lambda

20

cewka zapłonowa
