Skoda Fabia III (2021) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia III z lat: 2021. Skoda Fabia III z rocznika 2021 jest nowoczesnym i stylowym samochodem miejskim, oferującym doskonałe osiągi i bogate wyposażenie. Auto zostało wyposażone w nowoczesne systemy bezpieczeństwa, takie jak system ostrzegania o kolizji z automatycznym hamowaniem awaryjnym, asystenta pasa […]

05/12/2023
Czas czytania: 3 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia III z lat: 2021.

Skoda Fabia III z rocznika 2021 jest nowoczesnym i stylowym samochodem miejskim, oferującym doskonałe osiągi i bogate wyposażenie. Auto zostało wyposażone w nowoczesne systemy bezpieczeństwa, takie jak system ostrzegania o kolizji z automatycznym hamowaniem awaryjnym, asystenta pasa ruchu, system monitorowania martwego pola oraz adaptacyjny tempomat.

W segmencie aut miejskich Skoda Fabia III wyróżnia się przestronnym wnętrzem, oferującym dużo miejsca zarówno na przednich, jak i tylnych siedzeniach. W bagażniku można pomieścić do 330 litrów, co czyni Fabię III jednym z najbardziej pojemnych samochodów w swojej klasie.

Pod maską Skody Fabii III z rocznika 2021 znajdziemy silniki benzynowe o pojemności 1.0 litra, generujące moc od 65 do 110 KM. Wszystkie silniki są wyposażone w system Start-Stop, co pozwala na zmniejszenie zużycia paliwa i emisji CO2.

Wnętrze samochodu wyróżnia się wysokiej jakości materiałami i solidnym wykonaniem, co czyni jazdę w Skodzie Fabii III komfortową i przyjemną. W samochodzie znajdziemy także bogate wyposażenie, takie jak system multimedialny z ekranem dotykowym, klimatyzację automatyczną, podgrzewane fotele czy panoramiczny dach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Octavia iV plug-in (2023) - schematy bezpieczników i przekaźników
Kolor bezpiecznika Ampery [A]
jasnobrązowy 5
ciemny brąz 7,5
czerwony 10
niebieski 15
żółty niebieski 20
biały 25
zielony/różowy 30
Zielony 40
czerwony 50

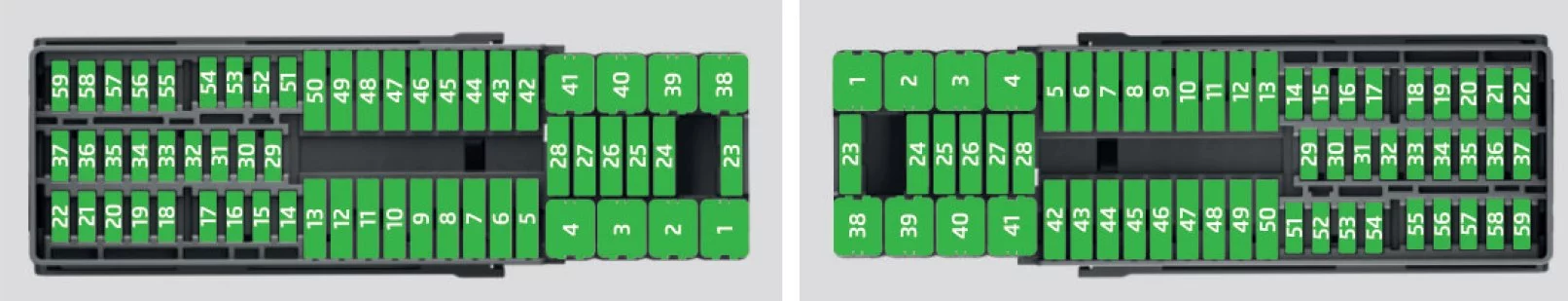

Skrzynka bezpieczników w desce rozdzielczej

Pojazdy z kierownicą po lewej i po prawej stronie.

Skoda Fabia III (2021) - schematy bezpieczników i przekaźników

Numer

Opis

1

Światła lewe;

Światła pozycyjne;

Górne światło hamowania.

2

Centralne ryglowanie;

Spryskiwacze szyby przedniej i tylnej (jedynie z ACC).

3

Zapłon

4

Światła prawe;

Tylne światło przeciwmgłowe;

Lampki oświetlenia tablicy rejestracyjnej.

5

Elektryczne podnośniki szyb – kierowca

6

Oświetlenie wnętrza

7

Sygnał dźwiękowy

8

Hak holowniczy

9

Dźwignia obsługowa pod kierownicą;

System sterowania silnika (tylko bez KESSY);

Automatyczna skrzynia biegów (tylko bez KESSY);

Automatyczna skrzynia biegów (tylko bez KESSY);

ESC (tylko bez KESSY);

Zaczep holowniczy (tylko bez KESSY);

Wspomaganie kierownicy (tylko bez KESSY).

10

Elektryczne podnośniki szyb – lewy tylny

11

Układ zmywania reflektorów

12

Ekran urządzenia Infotainment

13

Zapasowy

14

Dźwignia obsługowa pod kierownicą;

Włącznik świateł;

Blokada wyciągania kluczyka zapłonu (automatyczna skrzynia biegów);

Gniazdo diagnostyczne;

Sygnał świetlny;

Czujnik deszczu;

Czujnik światła;

Kamera do jazdy wstecz.

15

klimatyzacja;

Automatyczna skrzynia biegów.

16

Tablica rozdzielcza;

Numer alarmowy.

17

System alarmowy;

Klakson.

18

Magistrala danych

19

Zapasowy

20

Zapasowy

21

Zapasowy

22

Mycie przedniej i tylnej szyby (tylko bez ACC)

23

Zapasowy

24

Klimatyzacja/ogrzewanie

25

Zapasowy

26

Ogrzewanie siedzeń przednich

27

wycieraczka szyby tylnej

28

Zapasowy

29

Poduszki bezpieczeństwa

30

Włącznik świateł;

Złącznik świateł cofania;

Ustawianie powierzchni lusterek zewnętrznych;

Zasilanie środkowego panelu z przyciskami;

Zasilanie bocznego panelu z przyciskami;

Lusterko wewnętrzne;

Klimatyzacja;

System czujników parkowania.

31

Pompa paliwa;

Wentylator chłodnicy;

Tempomat;

Złącze diagnostyczne.

32

Regulacja zasięgu reflektorów;

Reflektory LED.

33

Przełącznik pedału sprzęgła;

Uruchomienie silnika.

34

Funkcja ładowania USB

35

Wykrywanie martwego pola

36

Ogrzewanie siedzeń przednich

37

Radar

38

Zapasowy

39

Zapasowy

40

magistrala danych

41

Ogrzewanie szyby tylnej

42

Elektryczne podnośniki szyb – pasażer

43

Hak holowniczy

44

Zapalniczka;

Gniazdo 12 V.

45

Elektryczne podnośniki szyb – prawy tylny

46

Spryskiwacze szyby przedniej i tylnej;

Dźwignia obsługowa pod kierownicą.

47

Hak holowniczy

48

Hak holowniczy

49

Pompa paliwa

50

Urządzenie Infotainment

51

Ogrzewanie lusterek zewnętrznych;

Ogrzewanie dysz myjących.

52

KESSY (system zamykania i uruchamiania bez kluczyka)

53

Blokada kolumny kierownicy (pojazd z KESSY)

54

Zapasowy

55

Zapasowy

56

Zapasowy

57

Zapasowy

58

Zapasowy

59

Zapasowy

Zobacz także:  Skoda Superb I (2005) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w komorze silnika

Skoda Fabia III (2021) - schematy bezpieczników i przekaźników

Numer

Opis

1

Wentylator chłodnicy

2

Zapasowy

3

System pomocy ESC, ew. ABS

4

Zapasowy

5

Zapasowy

6

Automatyczna skrzynia biegów

7

Układ sterowania silnika

8

Wycieraczki przednie

9

Akumulator 12 V

10

System pomocy ESC, ew. ABS

11

Pompa podciśnieniowa układu hamulcowego

12

Wtryskiwacze;

Zawór dozujący paliwo;

Regulator ciśnienia oleju;

Zawór chłodnicy recyrkulacji spalin;

Pompa próżniowa.

13

Włącznik pedału hamulca

14

Pompa płynu chłodzącego;

Elementy silnika.

15

Układ sterowania silnika

16

Rozrusznik

17

Układ sterowania silnika

18

Wentylator chłodnicy;

Regulator ciśnienia ładowania;

Wskaźnik temperatury oleju;

Zawór zbiornika węgla aktywnego;

Zawór pokrywy kolektora dolotowego.

19

Sonda lambda

20

Cewka zapłonowa

Zobacz także:  Skoda Superb II (2014) - schematy bezpieczników i przekaźników
