W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia IV z lat: 2021.

Skoda Fabia IV to najnowsza wersja popularnego modelu miejskiego, który zadebiutował w 2021 roku. Fabia IV została zbudowana na nowej platformie modułowej MQB-A0, co pozwoliło na zwiększenie rozstawu osi i poprawę przestronności wnętrza w porównaniu do poprzedniej generacji.

Wizualnie, Skoda Fabia IV prezentuje się bardziej awangardowo i nowocześnie niż jej poprzedniczki. Została wyposażona w wąskie reflektory LED, dużą atrapę chłodnicy oraz ostre linie nadwozia.

Pod maską Fabii IV znajdują się trzy silniki benzynowe o pojemności 1.0 litra, osiągające moc od 65 do 110 KM. Wszystkie wersje są wyposażone w system Start-Stop oraz regenerację energii podczas hamowania, co pozwala na oszczędniejsze użytkowanie paliwa.

Wnętrze Skody Fabii IV zostało zaprojektowane w nowoczesnym stylu i wyposażone w zaawansowane systemy multimedialne. W standardzie pojazd wyposażony jest w 6,5-calowy ekran dotykowy, a w wyższych wersjach pojazdu jest dostępny większy ekran o przekątnej 8,25 cala.

Fabia IV jest również wyposażona w wiele systemów bezpieczeństwa, takich jak adaptacyjny tempomat, system monitorowania martwego pola czy asystent parkowania.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Octavia iV plug-in (2023) - schematy bezpieczników i przekaźników

Bezpieczniki w komorze silnika

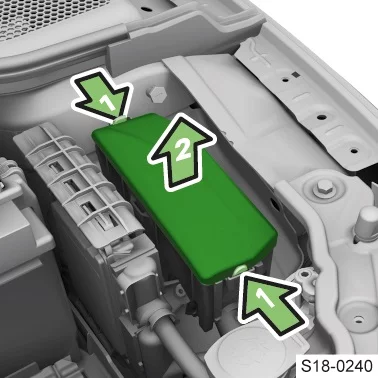

Dostęp do bezpieczników

Skoda Fabia IV (2021) - schematy bezpieczników i przekaźników

  • Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.

  • Zmień bezpiecznik.

  • Załóż pokrywę i zatrzaśnij.

INFORMACJA

Niebezpieczeństwo przedostania się wody do skrzynki bezpieczników!

  • Dopasuj prawidłowo pokrywę i zaczep mocno.

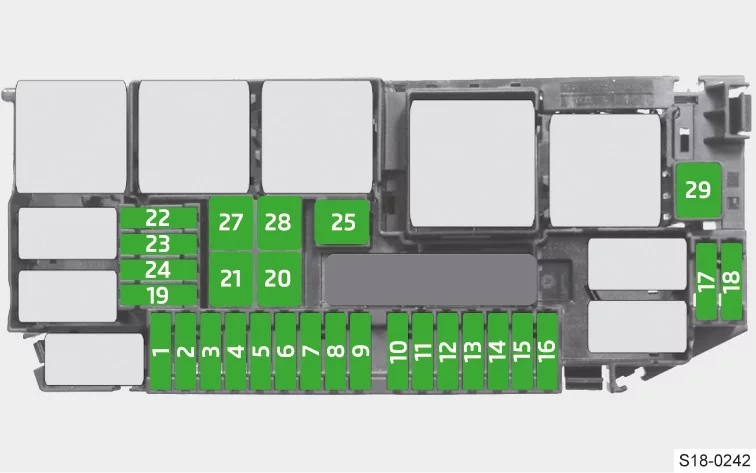

Przegląd bezpieczników

Skoda Fabia IV (2021) - schematy bezpieczników i przekaźników

Numer

Opis

1

Sterownik silnika

2

Klapa spalin, żaluzja chłodnicy, elementy silnika

3

Sondy lambda

4

Pompa paliwa

5

Wentylator chłodnicy, poziom oleju i czujnik temperatury oleju, elementy silnika

6

części silnika

7

Układ hamulcowy (pompa próżniowa)

8

Części silnika

9

Włącznik świateł hamowania

10

Magistrala danych, kontroler BCM, moduł danych akumulatora

11

Zapasowy

12

Klimatyzacja

13

Zapasowy

14

ESC, układ sterowania silnika, ogrzewanie przedniej szyby, elementy silnika

15

Automatyczna skrzynia biegów

16

Zapasowy

17

układ sterowania silnika

18

Rozrusznik

19

Zapasowy

20

ESC

21

ESC

22

Zapasowy

23

Zapasowy

24

Wentylator chłodnicy

25

Wentylator chłodnicy

27

Wentylator chłodnicy

28

Zapasowy

29

Ogrzewanie szyby przedniej

Zobacz także:  Skoda Fabia III (2015) - schematy bezpieczników i przekaźników

Bezpieczniki w tablicy rozdzielczej

Dostęp do bezpieczników

Skoda Fabia IV (2021) - schematy bezpieczników i przekaźników

  • Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.

  • Zmień bezpiecznik.

  • Załóż pokrywę i zatrzaśnij.

  • Dopasuj prawidłowo pokrywę i zaczep mocno.

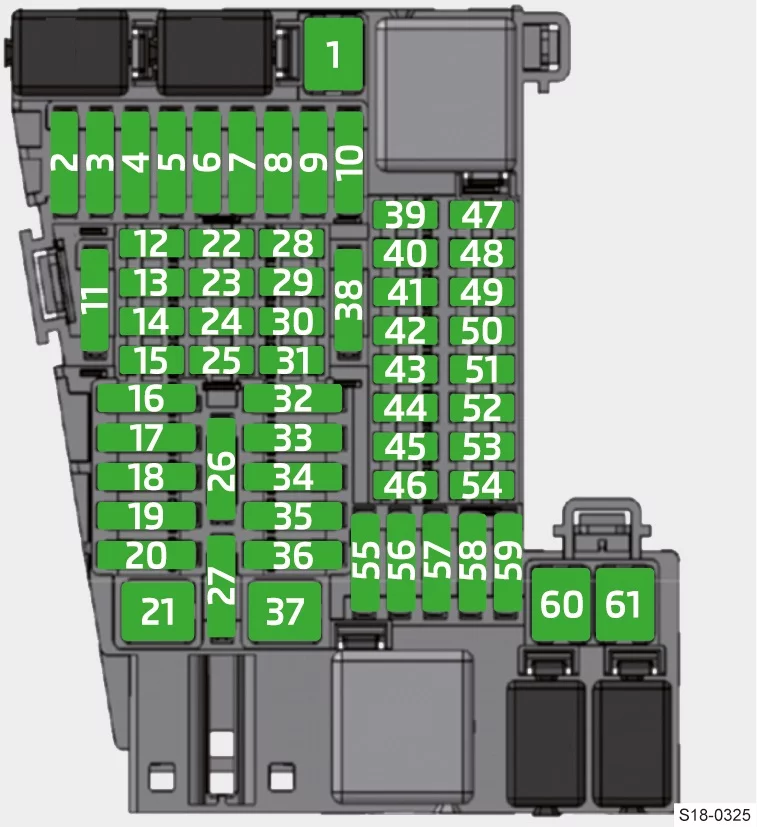

Skoda Fabia IV (2021) - schematy bezpieczników i przekaźników

Numer

Opis

1

Hak holowniczy

2

Reflektor przedni – strona lewa

3

wzmacniacz muzyki

4

Układ zmywania reflektorów

5

wolny

6

Centralne ryglowanie

7

wolny

8

Klimatyzacja

9

Reflektor przedni – strona prawa

10

Hak holowniczy

11

wolny

12

ogrzewanie kierownicy

13

Przełącznik świateł, połączenie diagnostyczne, czujnik deszczu, dźwignia sterująca pod kierownicą

14

Spryskiwacze szyb

15

tablica rozdzielcza, numer alarmowy

16

Oświetlenie pojazdu – strona prawa

17

Elektryczne szyby – prawa strona

18

wycieraczki przednie

19

urządzenie Infotainment

20

Ogrzewanie szyby tylnej

21

wolny

22

wolny

23

Kamera cofania

24

Phonebox, antena GSM, złącze USB, ekran Infotainment

25

dźwignia obsługowa pod kierownicą

26

magistrala danych

27

wolny

28

czujnik alarmu

29

Syrena systemu alarmowego

30

Zapłon (blokada zapłonu)

31

Klimatyzacja/ogrzewanie

32

wolny

33

Elektryczne szyby – lewa strona

34

wolny

35

Oświetlenie pojazdu – strona lewa

36

sygnał dźwiękowy

37

Ogrzewanie siedzeń przednich

38

Oświetlenie wnętrza, oświetlenie przycisków, układ zmywania reflektorów, oświetlenie zmbiente

39

Układy wspomagające

40

Przełącznik świateł, reflektor, regulacja ustawienia reflektorów, połączenie diagnostyczne, włącznik świateł cofania, dźwignia sterująca pod kierownicą

41

Ściemnianie lusterek wewnętrznych, regulacja lusterek zewnętrznych, klimatyzacja, przyciski w konsoli środkowej

42

Przełącznik pedału sprzęgła, uruchomienie silnika

43

wycieraczka szyby tylnej

44

System poduszek powietrznych, lampka kontrolna poduszki powietrznej

45

wycieraczki przednie

46

wolny

47

wolny

48

Elektryczna blokada kolumny kierownicy, Kessy (bezkluczykowy zamek i system startowy)

49

wolny

50

Złącza USB tylne, złącze USB na lusterku wewnętrznym

51

wolny

52

Zapalniczka, gniazdo 12 V

53

Blokada spustu kluczyka zapłonu, automatyczna skrzynia biegów

54

wolny

55

wolny

56

Ręczna klimatyzacja, ogrzewanie

57

wolny

58

Spryskiwacze szyb

59

ogrzewanie lusterek zewnętrznych

60

Hak holowniczy

61

Hak holowniczy
