W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Citigo z lat: 2012.

Skoda Citigo z rocznika 2012 to model, który został wprowadzony na rynek jako ulepszona wersja poprzedniego rocznika. Citigo to małe miejskie auto produkowane przez czeską markę Skoda Auto, które stało się bardzo popularne w Europie dzięki swojemu niskiemu kosztowi eksploatacji i łatwości prowadzenia.

Podobnie jak poprzedni rocznik, Skoda Citigo z rocznika 2012 oferuje wygodne i funkcjonalne wnętrze, które pomieści cztery osoby. Wewnątrz samochodu znajdziemy wiele praktycznych rozwiązań, takich jak klimatyzacja, elektrycznie sterowane szyby, a także bogate wyposażenie bezpieczeństwa, w tym systemy ABS i ESP, poduszki powietrzne czy aktywne zagłówki.

Pod maską Skoda Citigo z rocznika 2012 znajduje się benzynowy silnik o pojemności 1.0 litra, który oferuje moc od 60 do 75 KM. Silnik ten charakteryzuje się niskim zużyciem paliwa i emisją CO2, co przekłada się na niskie koszty eksploatacji.

W porównaniu do poprzedniego rocznika, Skoda Citigo z 2012 roku została nieco unowocześniona i zyskała m.in. nową atrapę chłodnicy, nowe wzory felg i nowe kolory lakieru. W zależności od wersji wyposażenia, auto może mieć także nowe funkcje, takie jak systemy multimedialne czy klimatyzację automatyczną.

Zobacz także:  Skoda Rapid (2017) - schematy bezpieczników i przekaźników

Podsumowując, Skoda Citigo z rocznika 2012 to nadal małe, ale wygodne i funkcjonalne auto miejskie, które oferuje dobre osiągi, niskie koszty eksploatacji i nowoczesne funkcje. Samochód ten pozostaje wciąż popularnym wyborem dla osób, które szukają taniego i niezawodnego auta miejskiego na co dzień.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Kolor bezpiecznika Ampery [A]
purpurowy 3
jasnobrązowy 5
brązowy 7,5
czerwony 10
niebieski 15
żółty 20
biały 25
Zielony 30
Pomarańczowy 40

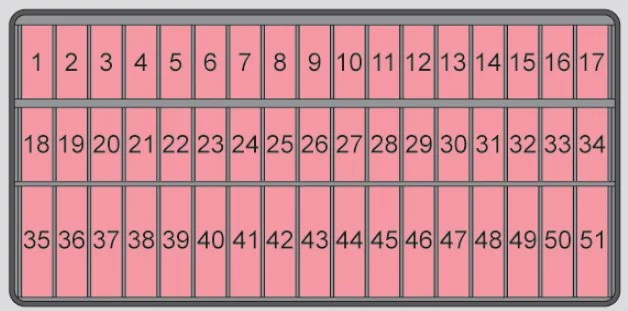

Skrzynka bezpieczników w przedziale pasażerskim

Bezpieczniki znajdują się pod kierownicą pod spodem deski rozdzielczej.

Zobacz także:  Skoda Fabia IV (2023) - schematy bezpieczników i przekaźników

Skoda Citigo (2012) - schematy bezpieczników i przekaźników

Numer Opis
1 Telefon;

Wentylator chłodnicy;

Zestaw wskaźników;

Jednostka sterująca silnika.

2 Połączenie diagnostyczne;

Przekaźnik dla sprężarki klimatyzacji.

3 Przełącznik pedału sprzęgła;

Przełącznik pedału hamulca.

4 Światła do jazdy dziennej
5 Wiązka przewodów przełącznika
6 Regulacja wiązki reflektorów;

Regulacja lusterka zewnętrznego.

7 Nie przypisano
8 Nie przypisano
9 Asystent parkowania
11 Światła mijania
12 Tylne światło przeciwmgielne
13 Światła mijania
14 Wycieraczka tylnej szyby
15 Przełącznik światła
16 Wspomaganie siły kierowania
17 Wycieraczki szyby samochodowej
18 Włącznik światła cofania
19 Zawór wtryskowy, pompa wodna
20 ABS/ESP;

Wiązka przewodów przełącznika.

21 Przełącznik podświetlenia;

Oświetlenie tablicy rejestracyjnej.

22 Światła do jazdy dziennej
23 Przełącznik światła
24 Wiązka przewodów przełącznika
25 Wiązka przewodów przełącznika
26 Wiązka przewodów przełącznika
27 Wewnętrzne światło
28 Złącze diagnostyczne
29 Jednostka sterująca napięciem pojazdu
30 Ogrzewanie lusterek zewnętrznych
31 Wentylator kołnierzowy;

Zawór regulacyjny;

Sonda lambda.

32 Kierunkowskaz;

Światło hamowania.

33 Główna wiązka
34 Klaster instrumentów;

Światła drogowe.

35 Nie przypisano
36 Zapalniczka;

Gniazdo zasilania 12 V.

37 Dmuchawa do ogrzewania i klimatyzacji
38 Radio
39 Rozsuwany dach panoramiczny;

Klakson.

40 Jednostka sterująca silnika
41 Centralny zamek
42 Moduł zapłonowy
43 Podgrzewacze siedzeń
44 Przekaźnik pompy paliwa
45 Przełącznik światła
46 Ogrzewanie tylnej szyby
47 Elektryczne szyby – prawe
48 Klakson
49 Wycieraczka szyby przedniej
50 Światła przeciwmgielne
51 Elektryczne szyby – lewe

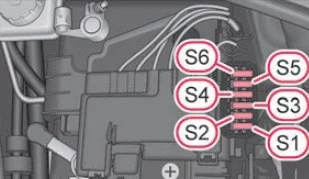

Skrzynka bezpieczników w komorze silnika

Bezpieczniki znajdują się pod pokrywą obok akumulatora pojazdu.

Skoda Citigo (2012) - schematy bezpieczników i przekaźników

Numer Opis
51 ABS/ESP
52 Wentylator chłodnicy
53 Zarządzanie akumulatorem;

Jednostka sterująca wentylatora chłodnicy.

54 ABS/ESP
55 Jednostka sterująca napięciem pojazdu
56 Stacyjka;

Przekaźnik rozrusznika.



Bezpieczniki w desce rozdzielczej

W pojazdach z systemem START-STOP bezpieczniki znajdują się po lewej stronie deski rozdzielczej za osłoną.

Skoda Citigo (2012) - schematy bezpieczników i przekaźników

Numer Opis
1 ABS/ESP
2 Klaster instrumentów
3 Radio;

Diagnostyka.

4 Przetwornica napięcia DC-DC;

Cewki przekaźnika rozrusznika.

5 Nie przypisano
6 Przekaźnik dmuchawy świeżego powietrza/ciepła
7 Jednostka sterująca układu klimatyzacji
8 Nie przypisano
9 Prawe światło
10 Lewe światło
11 Rozrusznik
12 Przetwornica napięcia DC-DC
