Skoda Citigo (2011) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Citigo z lat: 2011. Skoda Citigo to małe miejskie auto produkowane przez czeską markę Skoda Auto. Citigo zostało wprowadzone na rynek w 2011 roku i stało się jednym z najbardziej popularnych aut miejskich w Europie, dzięki swojej przystępnej cenie, niskim kosztom eksploatacji […]

05/11/2023
Czas czytania: 3 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Citigo z lat: 2011.

Skoda Citigo to małe miejskie auto produkowane przez czeską markę Skoda Auto. Citigo zostało wprowadzone na rynek w 2011 roku i stało się jednym z najbardziej popularnych aut miejskich w Europie, dzięki swojej przystępnej cenie, niskim kosztom eksploatacji i łatwości prowadzenia.

Skoda Citigo z rocznika 2011 to model, który charakteryzuje się wygodnym wnętrzem, które oferuje miejsce dla czterech osób. Wewnątrz samochodu znajdują się funkcjonalne i ergonomiczne elementy, takie jak centralny wyświetlacz, klimatyzacja, elektrycznie sterowane szyby, a także bogate wyposażenie bezpieczeństwa, w tym systemy ABS i ESP, poduszki powietrzne, czy aktywne zagłówki.

Pod maską Skoda Citigo z rocznika 2011 znajdziemy benzynowe silniki o pojemności 1.0 litra, które oferują moc od 60 do 75 KM. Silniki te charakteryzują się niskim zużyciem paliwa i emisją CO2, dzięki czemu Citigo może pochwalić się niskimi kosztami eksploatacji.

Podsumowując, Skoda Citigo z rocznika 2011 to małe, ale wygodne i funkcjonalne auto miejskie, które oferuje dobre osiągi i niskie koszty eksploatacji. Samochód ten jest idealnym wyborem dla osób, które szukają taniego i niezawodnego samochodu miejskiego na co dzień.

Zobacz także:  Skoda Fabia II (2013) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Kolor bezpiecznika Ampery [A]
purpurowy 3
jasnobrązowy 5
brązowy 7,5
czerwony 10
niebieski 15
żółty 20
biały 25
Zielony 30
Pomarańczowy 40

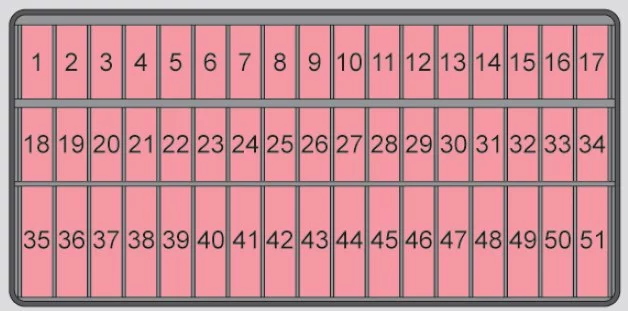

Skrzynka bezpieczników w przedziale pasażerskim

Bezpieczniki znajdują się pod kierownicą pod spodem deski rozdzielczej.

Skoda Citigo (2011) - schematy bezpieczników i przekaźników

Numer Opis
1 Telefon;

Wentylator chłodnicy;

Zestaw wskaźników;

Jednostka sterująca silnika.

2 Port diagnostyczny;

Sprężarka powietrza;

Pasek z przyciskami;

Jednostka sterująca klimatyzacją.

3 Przełącznik pedału sprzęgła;

Przełącznik pedału hamulca.

4 Przełącznik podświetlenia;

Oświetlenie tablicy rejestracyjnej.

5 Dźwignia pod kierownicą;

Centralna jednostka sterująca.

6 Regulacja wiązki reflektorów;

Regulacja lusterek zewnętrznych.

7-8 Automatyczna skrzynia biegów
9 Poduszka powietrzna;

Pasek z guzikami.

10 Asystent parkowania
11 Reflektory
12 Tylne światło przeciwmgielne
13 Reflektory
14 Wycieraczka tylnej szyby
15 Przełącznik światła
16 Wspomaganie siły kierowania
17 Wycieraczki szyby samochodowej
18 Włącznik światła cofania
19 Zawory wtryskowe;

Pompa płynu chłodzącego.

20 ABS/ESP
21 Światła postojowe
22 Światła dzienne
23 Reflektory
24 Migacz reflektorów
25 System wycieraczek i spryskiwaczy przedniej szyby
26 Nie przypisano
27 Oświetlenie wewnętrzne
28 Złącze diagnostyczne
29 Centralna jednostka sterująca
30 Ogrzewanie lusterek zewnętrznych
31 Wentylator chłodnicy, sonda lambda
32 Migające światło;

Światło hamowania;

Światła do jazdy dziennej;

Światło tylne.

33 Główna wiązka
34 Główna wiązka
35 Pompa paliwowa
36 Zapalniczka;

Gniazdo zasilania 12 V.

37 Dmuchawa do ogrzewania i klimatyzacji
38 Radio
39 Rozsuwany dach panoramiczny;

Klakson.

40 Jednostka sterująca silnika
41 Centralny zamek
42 Moduł zapłonowy
43 Podgrzewacze siedzeń
44 Pompa paliwowa
45 Przełącznik światła
46 Ogrzewanie tylnej szyby
47 Okna elektryczne
48 Klakson
49 Wycieraczki
50 Światła przeciwmgielne, reflektor
51 Okna elektryczne

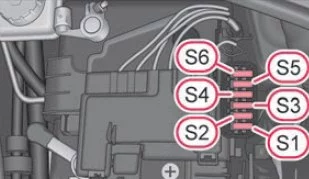

Skrzynka bezpieczników w komorze silnika

Bezpieczniki znajdują się pod pokrywą obok akumulatora pojazdu.

Skoda Citigo (2011) - schematy bezpieczników i przekaźników

Numer Opis
S1 ABS/ESP
S2 Wentylator chłodnicy
S3 Sterownik wentylatora chłodnicy;

Zapłon.

S4 ABS/ESP
S5 Centralna jednostka sterująca;

Moduł danych akumulatora.

S6 Stacyjka, rozrusznik



Bezpieczniki w desce rozdzielczej

W pojazdach z systemem START-STOP bezpieczniki znajdują się po lewej stronie deski rozdzielczej za osłoną.

Skoda Citigo (2011) - schematy bezpieczników i przekaźników

Numer Opis
1 ABS/ESP
2 Klaster instrumentów
3 Radio, diagnostyka
4 Przetwornica napięcia DC-DC;

Przekaźnik rozrusznika;

Listwa z przyciskami.

5 Nie przypisano
6 Nie przypisano
7 Nie przypisano
8 Nie przypisano
9 Reflektory
10 Reflektory
11 Rozrusznik
12 Przetwornica napięcia DC-DC;

ABS;

Zestaw wskaźników;

Radio.
