Skoda Citigo (2013) – schematy bezpieczników i przekaźników

Rocznik 2013
Zaktualizowano 11.05.2023
Skoda Citigo (2013) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Citigo z lat: 2013.

Skoda Citigo z rocznika 2013 to model, który został wprowadzony na rynek jako kolejna ulepszona wersja popularnego auta miejskiego. Citigo to małe auto produkowane przez czeską markę Skoda Auto, które wyróżnia się przede wszystkim niskimi kosztami eksploatacji i łatwością prowadzenia.

Skoda Citigo z rocznika 2013 oferuje wygodne wnętrze, w którym znajdziemy miejsce dla czterech osób. Wewnątrz samochodu znajdują się praktyczne rozwiązania, takie jak klimatyzacja, elektrycznie sterowane szyby, a także bogate wyposażenie bezpieczeństwa, w tym systemy ABS i ESP, poduszki powietrzne, czy aktywne zagłówki.

Pod maską Skoda Citigo z rocznika 2013 znajduje się benzynowy silnik o pojemności 1.0 litra, który oferuje moc od 60 do 75 KM. Silnik ten charakteryzuje się niskim zużyciem paliwa i emisją CO2, co przekłada się na niskie koszty eksploatacji.

W porównaniu do poprzednich roczników, Skoda Citigo z 2013 roku otrzymała kilka ulepszeń, m.in. nowy design przedniego zderzaka, a także poprawione wyposażenie, takie jak nowe systemy multimedialne czy klimatyzacja automatyczna.

Podsumowując, Skoda Citigo z rocznika 2013 to nadal małe, ale wygodne i funkcjonalne auto miejskie, które oferuje dobre osiągi, niskie koszty eksploatacji i pewne wyposażenie. Samochód ten pozostaje popularnym wyborem dla osób, które szukają taniego i niezawodnego samochodu miejskiego na co dzień.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Kolor bezpiecznika Ampery [A]
purpurowy 3
jasnobrązowy 5
brązowy 7,5
czerwony 10
niebieski 15
żółty 20
biały 25
Zielony 30
Pomarańczowy 40

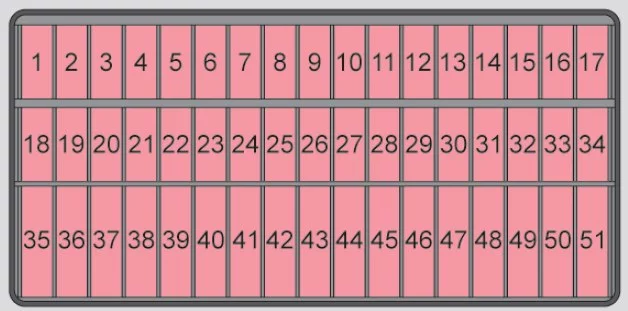

Skrzynka bezpieczników w przedziale pasażerskim

Bezpieczniki znajdują się pod kierownicą pod spodem deski rozdzielczej.

Skoda Citigo (2013) - schematy bezpieczników i przekaźników

Numer Opis
1 Telefon;

Wentylator chłodnicy;

Zestaw wskaźników;

Jednostka sterująca silnika.
2 Połączenie diagnostyczne;

Sprężarka klimatyzacji.
3 Przełącznik pedału sprzęgła;

Przełącznik pedału hamulca.
4 Światła do jazdy dziennej
5 Wiązka przewodów przełącznika
6 Regulacja wiązki reflektorów;

Regulacja lusterek zewnętrznych.
7 Automatyczna skrzynia biegów
8 Automatyczna skrzynia biegów
9 Poduszka powietrzna
10 Asystent parkowania
11 Światła mijania
12 Tylne światło przeciwmgielne
13 Światła mijania
14 Wycieraczka tylnej szyby
15 Przełącznik światła
16 Wspomaganie siły kierowania
17 Wycieraczki szyby samochodowej
18 Włącznik światła cofania
19 Zawory wtryskowe;

Pompa płynu chłodzącego.
20 ABS/ESP;

Wiązka przewodów przełącznika.
21 Przełącznik podświetlenia;

Oświetlenie tablicy rejestracyjnej.
22 Światła dzienne
23 Przełącznik światła
24 Wiązka przewodów przełącznika
25 Wiązka przewodów przełącznika
26 Wiązka przewodów przełącznika
27 Wewnętrzne światło
28 Złącze diagnostyczne
29 Centralna jednostka sterująca
30 Ogrzewanie lusterek zewnętrznych
31 Wentylator kołnierzowy;

Zawór regulacyjny;

Sonda lambda.
32 Kierunkowskaz;

Światło hamowania.
33 Główna wiązka
34 Klaster instrumentów;

Światła drogowe.
35 Nie przypisano
36 Zapalniczka;

Gniazdo zasilania 12 V.
37 Dmuchawa do ogrzewania i klimatyzacji
38 Radio
39 Rozsuwany dach panoramiczny;

Klakson.
40 Jednostka sterująca silnika
41 Centralny zamek
42 Moduł zapłonowy
43 Podgrzewacze siedzeń
44 Pompa paliwowa
45 Przełącznik światła
46 Ogrzewanie tylnej szyby
47 Elektryczne szyby – prawe
48 Klakson
49 Wycieraczka szyby przedniej
50 Światła przeciwmgielne
51 Elektryczne szyby – lewe

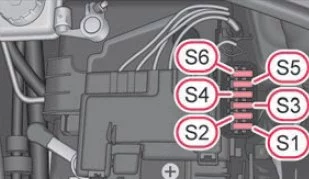

Skrzynka bezpieczników w komorze silnika

Bezpieczniki znajdują się pod pokrywą obok akumulatora pojazdu.

Skoda Citigo (2013) - schematy bezpieczników i przekaźników

Numer Opis
S1 ABS/ESP
S2 Wentylator chłodnicy
S3 Zarządzanie akumulatorem;

Jednostka sterująca wentylatora chłodnicy.
S4 ABS/ESP
S5 Centralna jednostka sterująca
S6 Stacyjka;

Rozrusznik.

Bezpieczniki w desce rozdzielczej

W pojazdach z systemem START-STOP bezpieczniki znajdują się po lewej stronie deski rozdzielczej za osłoną.

Skoda Citigo (2013) - schematy bezpieczników i przekaźników

Numer Opis
1 ABS/ESP
2 Klaster instrumentów
3 Radio;

Diagnostyka.
4 Przetwornica napięcia DC-DC;

Przekaźnik rozrusznika.
5 Nie przypisano
6 Dmuchawa do klimatyzacji/ogrzewania
7 Jednostka sterująca układu klimatyzacji
8 Nie przypisano
9 Prawe światło
10 Lewe światło
11 Rozrusznik
12 Przetwornica napięcia DC-DC

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
