W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia III z lat: 2015.

Skoda Fabia III rocznik 2015 to zupełnie nowa generacja popularnego miejskiego samochodu marki Skoda. Została zaprezentowana w 2014 roku na salonie samochodowym w Paryżu i od razu zyskała pozytywne opinie kierowców i dziennikarzy motoryzacyjnych.

Nowa Skoda Fabia oferowana była w wersjach hatchback i kombi. W stosunku do poprzedniej generacji samochodu, zmieniono koncepcję nadwozia, co dało większą przestrzeń wewnątrz i bardziej aerodynamiczny wygląd. Zmieniono też design samochodu, dając mu bardziej nowoczesny wygląd, zastosowano reflektory z diodami LED oraz ciekawe, kolorowe detale.

Wnętrze Skody Fabii III również przeszło gruntowną modernizację. Konsola centralna, panel kierowcy oraz deska rozdzielcza zostały zaprojektowane od nowa, wprowadzono też nowe materiały wykończeniowe i kolory tapicerki. W wyposażeniu standardowym pojawił się m.in. system multimedialny z ekranem dotykowym, klimatyzacja oraz system bezpieczeństwa aktywnego i pasywnego.

Skoda Fabia III z roku 2015 oferowana była z różnymi silnikami benzynowymi oraz wysokoprężnymi, o pojemnościach od 1 do 1,4 litra. Moc silników wahała się od 60 do 110 KM. W zależności od wersji silnikowej, oferowane były skrzynie biegów manualne lub automatyczne.

Podsumowując, Skoda Fabia III rocznik 2015 to zupełnie nowa generacja popularnego miejskiego samochodu, oferująca nowoczesny design, przestronne wnętrze oraz wygodę i bezpieczeństwo podczas jazdy.

Zobacz także:  Skoda Yeti (2013) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Kolor bezpiecznika Ampery [A]
jasnobrązowy 5
ciemny brąz 7,5
czerwony 10
niebieski 15
żółty niebieski 20
biały 25
zielony/różowy 30
Zielony 40
czerwony 50

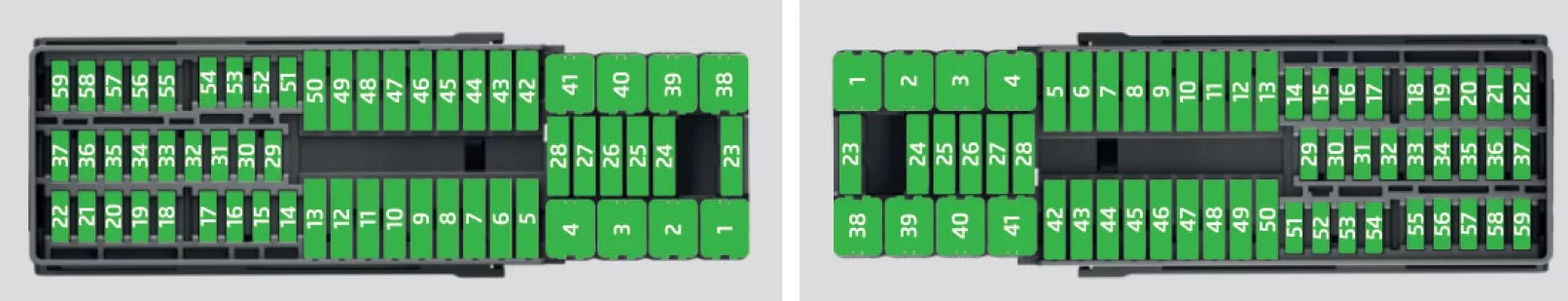

Skrzynka bezpieczników w desce rozdzielczej

Pojazdy z kierownicą po lewej i po prawej stronie.

Skoda Fabia III (2015) - schematy bezpieczników i przekaźników
Numer Opis
1 Lewe światło postojowe;

Światło postojowe;

Wysoko zamontowane światło hamowania.

2 Centralny zamek
3 Przekaźnik zapłonu
4 Światło prawe;

Tylne światło przeciwmgielne;

Oświetlenie tablicy rejestracyjnej.

5 Elektryczne szyby – kierowca
6 Centralna jednostka sterująca;

Oświetlenie wewnętrzne.

7 Klakson
8 Hak holowniczy – światło lewe
9 Dźwignia obsługi pod kierownicą;

Sterownik silnika (tylko bez KESSY);

Automatyczna skrzynia biegów (tylko bez KESSY);

Dźwignia sterująca automatycznej skrzyni biegów (tylko bez KESSY);

ESC (tylko bez KESSY);

Sterownik rozpoznawania przyczepy (tylko bez KESSY);

Wspomaganie kierownicy (tylko bez KESSY);

Poduszka powietrzna (tylko bez KESSY).

10 Elektrycznie sterowane szyby – tylne lewe
11 System czyszczenia reflektorów
12 Wyświetlacz radia
13 Gniazdo 12 V w bagażniku
14 Dźwignia obsługi pod kierownicą;

Włącznik świateł;

Blokada wyjęcia kluczyka ze stacyjki (automatyczna skrzynia biegów);

Złącze diagnostyczne;

Migacz;

Sterownik SmartGate;

Czujnik deszczu;

Czujnik światła.

15 Sterownik klimatyzacji;

Dźwignia sterująca automatycznej skrzyni biegów.

16 Klaster instrumentów
17 System alarmowy;

Klakson.

18 Nie przypisano
19 Nie przypisano
20 Nie przypisano
21 Nie przypisano
22 System wycieraczek przedniej i tylnej szyby
23 Nie przypisano
24 Dmuchawa do klimatyzacji, ogrzewania;

Centrala sterująca klimatyzacją, ogrzewaniem.

25 Nie przypisano
26 Podgrzewane fotele przednie
27 Wycieraczka tylnej szyby
28 Nie przypisano
29 Poduszka powietrzna (tylko z KESSY)
30 Elektryczne szyby;

Włączniki świateł;

Włączniki świateł cofania;

Sterownik klimatyzacji;

Sterownik wspomagania parkowania;

Lusterko zewnętrzne;

Zasilanie listwy przycisków środkowych;

Zasilanie listwy przycisków bocznych;

Lusterko wewnętrzne.

31 Pompa paliwa;

Sterownik wentylatora chłodnicy;

Tempomat;

Cewka przekaźnika wycieraczek przedniej i tylnej szyby.

32 Złącze diagnostyczne;

Regulacja zasięgu reflektorów.

33 Cewka na przekaźniku rozrusznika;

Przełącznik pedału sprzęgła.

34 Podgrzewane dysze spryskiwaczy przedniej szyby
35 Nie przypisano
36 Podgrzewane fotele przednie
37 Radar
38 Nie przypisano
39 Elektryczny system ogrzewania dodatkowego
40 Nie przypisano
41 Ogrzewanie tylnej szyby
42 Elektryczne szyby – pasażer z przodu
43 Zaczep holowniczy – styk w gnieździe
44 Zapalniczka, gniazdo zasilania 12 V
45 Elektrycznie sterowane szyby – tylne prawe
46 Spryskiwacz szyby przedniej i tylnej;

Dźwignia obsługi pod kierownicą.

47 Zaczep holowniczy – styk w gnieździe
48 Hak holowniczy – światło prawe
49 Jednostka sterująca pompy paliwa
50 Radio
51 Ogrzewanie lusterka zewnętrznego
52 Jednostka sterująca KESSY
53 Blokada kierownicy KESSY
54 Nie przypisano
55 Podgrzewane fotele przednie
56 Nie przypisano
57 Nie przypisano
58 Nie przypisano
59 Nie przypisano

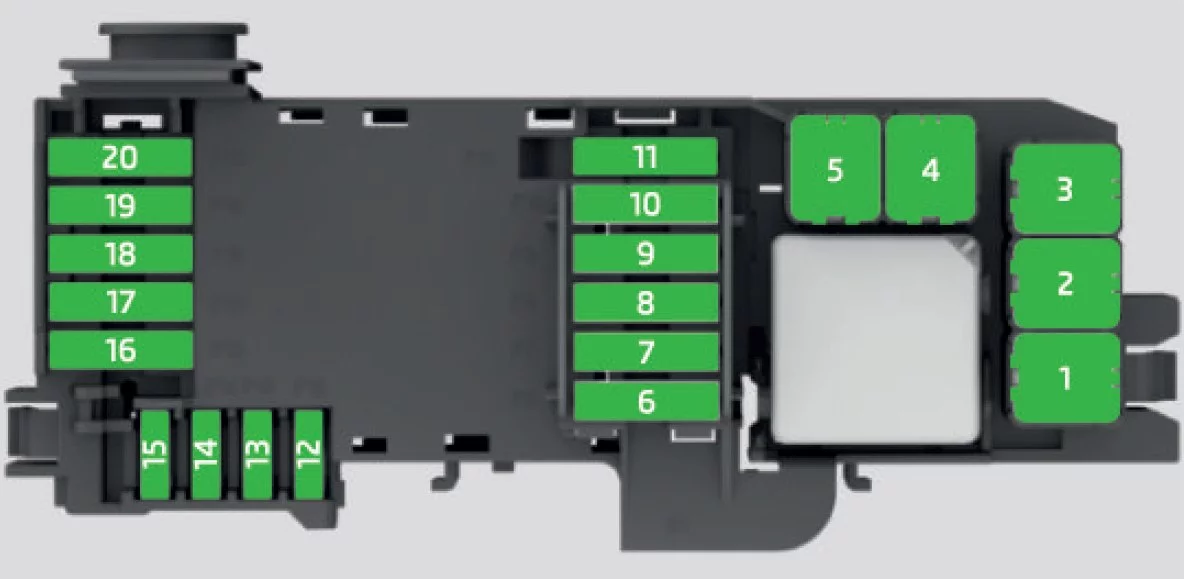

Skrzynka bezpieczników w komorze silnika

Skoda Fabia III (2015) - schematy bezpieczników i przekaźników
Numer Opis
1 Wentylator chłodnicy
2 Jednostka sterująca systemu świec żarowych
3 Jednostka sterująca dla ABS/ESC
4 Elektryczny system ogrzewania dodatkowego
5 Elektryczny system ogrzewania dodatkowego
6 Automatyczna skrzynia biegów
7 Jednostka sterująca silnika
8 Wycieraczki
9 Centralna jednostka sterująca
10 Jednostka sterująca dla ABS/ESC
11 Nie przypisano
12 Elementy silnika
13 Przełącznik pedału hamulca
14 Elementy silnika;

Cewka przekaźnika pompy paliwa.

15 Jednostka sterująca silnika
16 Rozrusznik
17 Jednostka sterująca silnika
18 Elementy silnika;

Cewki przekaźnika dodatkowej nagrzewnicy elektrycznej;

Wentylator chłodnicy.

19 Sonda lambda
20 Elementy silnika;

Sterownik układu świec żarowych;

Ogrzewanie wentylacji skrzyni korbowej.
