Seat Ibiza IV (2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Ibiza IV z lat: 2010. Seat Ibiza IV to czwarta generacja popularnego modelu Ibiza produkowanego przez hiszpańską markę Seat. Oto kilka informacji na temat tego modelu: Stylistyka: Seat Ibiza IV została wprowadzona na rynek w 2008 roku i charakteryzowała się nowoczesnym, dynamicznym […]

07/14/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Ibiza IV z lat: 2010.

Seat Ibiza IV to czwarta generacja popularnego modelu Ibiza produkowanego przez hiszpańską markę Seat. Oto kilka informacji na temat tego modelu:

  1. Stylistyka: Seat Ibiza IV została wprowadzona na rynek w 2008 roku i charakteryzowała się nowoczesnym, dynamicznym i atrakcyjnym designem. Miała ostre linie i dynamiczną sylwetkę, która nadawała jej sportowy wygląd.
  2. Silniki: Ibiza IV oferowana była z różnymi jednostkami napędowymi, zarówno benzynowymi, jak i wysokoprężnymi. Warianty benzynowe miały moc od około 60 KM do 180 KM, a warianty wysokoprężne miały moc od około 75 KM do 143 KM. Silniki te zapewniały zrównoważone połączenie osiągów i ekonomiczności.
  3. Wnętrze: Wnętrze Ibiza IV było dobrze zaprojektowane, nowoczesne i oferowało przyzwoitą jakość wykonania. Materiały użyte we wnętrzu były solidne, a układ deski rozdzielczej był ergonomiczny i funkcjonalny. Przestrzeń dla pasażerów była wystarczająca, a bagażnik oferował odpowiednią pojemność.
  4. Przyjemność z jazdy: Ibiza IV oferowała przyjemne doznania z jazdy. Miała dobrze wyważone zawieszenie, precyzyjny układ kierowniczy i stabilne prowadzenie. Dzięki kompaktowym wymiarom samochodu była zwrotna i łatwa do manewrowania w mieście. Dynamiczne wersje Cupra oferowały dodatkową sportową charakterystykę jazdy.
  5. Technologia: Ibiza IV była wyposażona w różne funkcje i technologie, które były dostępne w tamtym okresie. W zależności od wersji, można było znaleźć takie elementy jak system multimedialny z ekranem dotykowym, nawigację satelitarną, systemy bezpieczeństwa, a także opcje dostępne dla wygody i komfortu.
  6. Bezpieczeństwo: Ibiza IV została oceniona pozytywnie pod względem bezpieczeństwa. Wyposażona była w podstawowe systemy bezpieczeństwa, takie jak poduszki powietrzne dla kierowcy i pasażera, systemy ABS i ESP, a także systemy wspomagające hamowanie i utrzymanie toru jazdy.
Zobacz także:  Seat Alhambra (2015-2020) - schematy bezpieczników i przekaźników

Podsumowując, Seat Ibiza IV to kompaktowy samochód, który był nowoczesny, atrakcyjny i oferował przyjemną jazdę. Miała dobrze zaprojektowane wnętrze, różnorodne opcje silnikowe i dostęp do zaawansowanych technologii. Wysoka jakość wykonania i aspekty bezpieczeństwa przyczyniły się do popularności tego modelu. Jest to idealny samochód dla osób poszukujących kompaktowego, dynamicznego i funkcjonalnego pojazdu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Kolor Ampery [A]
Szary 2
Purpurowy 3
Jasnobrązowy 5
Brązowy 7,5
Czerwony 10
Niebieski 15
Żółty 20
Biały lub przezroczysty 25
Zielony 30
Pomarańczowy 40

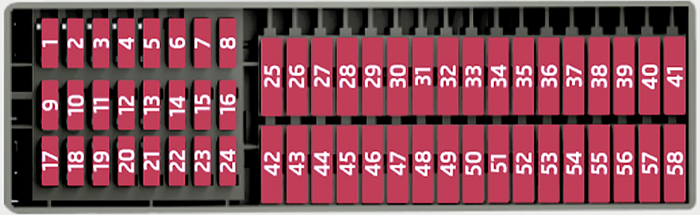

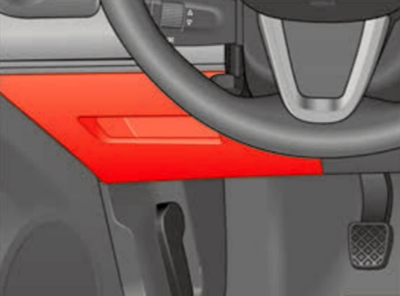

Bezpieczniki po lewej stronie deski rozdzielczej

Seat Ibiza IV (2010) - schematy bezpieczników i przekaźników

Seat Ibiza IV (2010) - schematy bezpieczników i przekaźników



Numer Opis Ampery [A]
1 Wspomaganie kierownicy;

Praca silnika.

7,5
2 Diagnostyka;

Ogrzewanie;

Klimatyzacja;

Climatronic;

Elektryczne lusterko antyodblaskowe;

Nawigator;

Wyłącznik ciśnieniowy klimatyzacji;

Wentylator klimatyzacji;

Jednostka sterująca AFS;

Przekaźnik Coming home;

Soundaktor.

10
3 Sterownik silnika benzynowego;

Przepływomierz;

Sterownik silnika Diesla;

Cewki przekaźników;

Praca silnika;

Bi-turbo sterownik paliwa.

5
4 Przełącznik ABS;

ESP (czujnik skrętu);

Dźwignia oświetlenia.

10
5 Światło cofania;

Dysze grzewcze.

10
6 Tablica przyrządów 5
7 Tylne światło przeciwmgielne 5
8
9 Dźwignia reflektora 10
10 Dźwignia reflektora;

Sprzęgło (benzyna);

Hamulce (wszystkie).

5
11 Jednostka sterująca poduszką powietrzną 5
12 Dźwignia automatycznej skrzyni biegów/reflektorów. 10
13 Sterowanie lusterkiem zewnętrznym 5
14 Lewy reflektor AFS 15
15 Prawy reflektor AFS 15
16
17 Oświetlenie tablicy rejestracyjnej;

Ściemniacz;

Lampka kontrolna światła bocznego.

5
18 Opornik 5
19 Elektroniczna jednostka kontrolująca 5
20 Kierunkowskazy 15
21 Sterowanie oświetleniem;

Deska rozdzielcza.

5
22 Elektroniczna jednostka sterująca;

Podgrzewane lusterka.

5
23 Moduł wtrysku silnika;

Czujnik deszczu;

Dźwignia zmiany biegów;

Przekaźnik rozrusznika.

7,5
24 Oświetlenie schowka na rękawiczki;

Oświetlenie bagażnika;

Oświetlenie wnętrza.

10
25 Pomoc w parkowaniu 5
26 Hak holowniczy
27
28 Sonda lambda 10
29 Zasilanie silnika 20
30 Praca silnika benzynowego 10
31 Praca silnika benzynowego;

Świece żarowe;

Cewka przekaźnika;

Wentylator elektryczny Bi-turbo.

10
32 Jednostka sterująca silnika 15
33 Zasilanie wyłącznika sprzęgła;

Przekaźnik podgrzewania;

Czujnik serwa.

5
34 Jednostka sterująca paliwem;

Zasilanie silnika bi-turbo.

15
35
36 Światło drogowe prawe 10
37 Światło drogowe lewe 10
38 Silnik wentylatora elektrycznego 30
39
40 Wejście 12 V;

Zapalniczka.

15
41 Sterownik podgrzewanych siedzeń;

Uchwyt na kubek.

25
42 Klakson 20
43 Dach panoramiczny 30
44 Wycieraczki 20
45 Ogrzewana szyba tylna 20
46 Radio;

Telefon VDA;

Bluetooth;

Sterowanie na kolumnie kierownicy.

20
47 Climatronic 5
48 Jednostka blokująca 25
49 Szyba przednia elektryczna 30
50 Tylne szyby elektryczne 30
51 Sterownik automatycznej skrzyni biegów 30
52 Czujnik alarmu/głośności 15
53 Przekaźnik pompy elektrokinetycznej;

Jednostka sterująca paliwem bi-turbo.

15
54 Światło cofania dla automatycznej skrzyni biegów;

Światło przeciwmgielne.

15
55 Transformator włączony 15
56 Wycieraczka tylnej szyby 10
57 Światła mijania (prawa strona) 15
58 Reflektor świateł mijania (lewa strona) 15



Bezpieczniki pod kierownicą w uchwycie przekaźnika

Bezpieczniki PTC

Numer Opis Ampery [A]
1 Dodatkowe ogrzewanie elektryczne powietrzem 40
2 Dodatkowe ogrzewanie elektryczne powietrzem 40
3 Dodatkowe ogrzewanie elektryczne powietrzem 40

Bezpieczniki AUX 1

Numer Opis Ampery [A]
1 Światła mijania (lewa strona) 15
2 Światła mijania (prawa strona) 15
3 Pompa spryskiwaczy reflektorów 20

Bezpieczniki AUX 3

Numer Opis Ampery [A]
1 Jednostka sterująca przyczepy 15
2 Jednostka sterująca przyczepy 20
3 Jednostka sterująca przyczepy 20

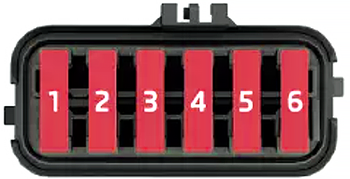

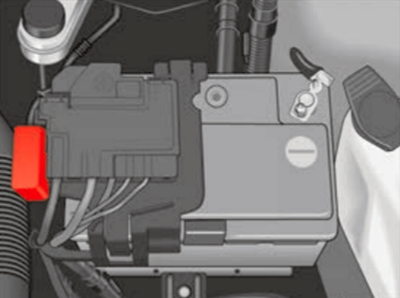

Bezpieczniki w komorze silnika nad akumulatorem

Bezpieczniki niemetalowe

Seat Ibiza IV (2010) - schematy bezpieczników i przekaźników

Seat Ibiza IV (2010) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Jednostka ABS 25
2 Elektryczna nagrzewnica;

Wentylator klimatyzacji.

30
3 Wentylator klimatu 5
4 Jednostka ABS 10
5 Elektroniczna jednostka kontrolująca 5
6 Moduł wtryskowy 5
