Seat Ibiza IV (2009) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Ibiza IV z lat: 2009. Seat Ibiza IV to czwarta generacja popularnego modelu Ibiza produkowanego przez hiszpańską markę Seat. Oto kilka informacji na temat tego modelu: Stylistyka: Seat Ibiza IV została wprowadzona na rynek w 2008 roku i charakteryzuje się nowoczesnym i […]

07/24/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Ibiza IV z lat: 2009.

Seat Ibiza IV to czwarta generacja popularnego modelu Ibiza produkowanego przez hiszpańską markę Seat. Oto kilka informacji na temat tego modelu:

  1. Stylistyka: Seat Ibiza IV została wprowadzona na rynek w 2008 roku i charakteryzuje się nowoczesnym i dynamicznym designem. Posiada ostry, atletyczny wygląd z charakterystycznymi liniami i kształtami, które nadają mu sportowy wygląd.
  2. Silniki: Ibiza IV była oferowana z różnymi jednostkami napędowymi, zarówno benzynowymi, jak i wysokoprężnymi. Warianty benzynowe miały moc od około 60 KM do 180 KM, a warianty wysokoprężne miały moc od około 75 KM do 150 KM. Silniki te oferowały różne poziomy osiągów i wydajności.
  3. Wnętrze: Wnętrze Ibiza IV zostało zaprojektowane w nowoczesnym stylu z wykorzystaniem solidnych materiałów. Konsola centralna jest ergonomiczna, a kabina oferuje wystarczającą przestrzeń dla kierowcy i pasażerów. Bagażnik jest dobrze dostosowany do potrzeb codziennego użytku.
  4. Przyjemność z jazdy: Ibiza IV oferuje przyjemne doznania z jazdy. Ma dobrze wyważone zawieszenie, precyzyjny układ kierowniczy i pewne prowadzenie. Dzięki zwrotnej i kompaktowej konstrukcji jest łatwa w prowadzeniu, zarówno w mieście, jak i poza nim.
  5. Technologia: Ibiza IV jest wyposażona w różne funkcje i technologie, które dostępne są w nowoczesnych samochodach. Zależnie od wersji można znaleźć takie elementy jak system multimedialny z ekranem dotykowym, nawigację satelitarną, systemy bezpieczeństwa, a także opcje dostępne dla komfortu i wygody.
  6. Bezpieczeństwo: Ibiza IV została oceniona wysoko w testach bezpieczeństwa Euro NCAP, oferując solidny poziom ochrony dla kierowcy i pasażerów. Wyposażona jest w poduszki powietrzne, systemy kontroli trakcji i stabilizacji, a także inne zaawansowane funkcje bezpieczeństwa.
Zobacz także:  Seat Ibiza IV (2010) - schematy bezpieczników i przekaźników

Podsumowując, Seat Ibiza IV to kompaktowy samochód o nowoczesnym designie, dobrych osiągach i wygodnym wnętrzu. Oferuje przyjemną jazdę, zaawansowane technologie i wysoki poziom bezpieczeństwa. Ibiza IV cieszy się popularnością wśród osób poszukujących dynamicznego i stylowego samochodu w segmencie kompaktowych hatchbacków.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Kolor Ampery [A]
Szary 2
Purpurowy 3
Jasnobrązowy 5
Brązowy 7,5
Czerwony 10
Niebieski 15
Żółty 20
Biały lub przezroczysty 25
Zielony 30
Pomarańczowy 40

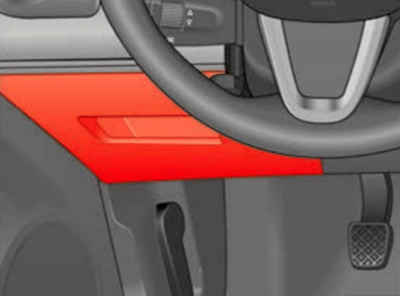

Bezpieczniki po lewej stronie deski rozdzielczej

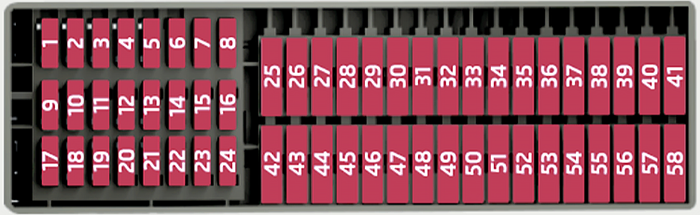

Seat Ibiza (2009) - schematy bezpieczników i przekaźników

Seat Ibiza (2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Wspomaganie kierownicy;

Praca silnika.

7,5
2 Diagnostyka;

Ogrzewanie;

Autoklimat;

Climatronic;

Elektryczne lusterko przeciwodblaskowe;

Nawigator;

Wyłącznik ciśnieniowy klimatyzacji;

Wentylator klimatyzacji;

Kisi.

10
3 Sterownik silnika benzynowego;

Przepływomierz;

Sterownik silnika Diesla;

Cewki przekaźników;

Praca silnika.

5
4 Przełącznik ABS;ESP (czujnik skrętu). 10
5 Dysza ogrzewania światła wstecznego 10
6 Tablica przyrządów 5
7 Tylne światło przeciwmgielne 5
8
9 Dźwignia reflektora 10
10 Dźwignia reflektora;

Sprzęgło (benzyna);

Hamulce (wszystkie).

5
11 Jednostka sterująca poduszką powietrzną 5
12 Dźwignia automatycznej skrzyni biegów/reflektorów 10
13 Sterowanie lusterkiem bocznym 5
14 Reflektory lewostronne AFS 15
15 Prawe reflektory AFS 15
16 Gniazdo bagażnika 15
17 Oświetlenie tablicy rejestracyjnej;

Ściemniacz;

Kontrolka światła bocznego.

5
18 Opornik 5
19 Elektroniczna jednostka kontrolująca 5
20 Wskaźniki 15
21 Sterowanie oświetleniem, tablica przyrządów 5
22 Elektroniczna jednostka sterująca, podgrzewane lusterka. 5
23 Moduł wtrysku silnika;

Czujnik deszczu;

Dźwignia zmiany biegów;

Przekaźnik rozrusznika.

7,5
24 Oświetlenie schowka podręcznego;

Oświetlenie bagażnika;

Oświetlenie wnętrza.

10
25 Pomoc w parkowaniu 20
26 Hak holowniczy
27 Wejście 12 V;

Zapalniczka.

15
28 Sonda lambda 10
29 Zasilanie silnika 20
30 Praca silnika benzynowego 10
31 Praca silnika benzynowego;

Świece żarowe;

Cewka przekaźnika;

Wentylator elektryczny Bi-turbo.

10
32 Jednostka sterująca silnika Diesla 15
33 Zasilanie wyłącznika nagrzewnicy sprzęgła 5
34 Jednostka sterująca paliwem;

Zasilanie silnika bi-turbo.

15
35 Sterownik podgrzewanych siedzeń 15
36 Światło drogowe prawe 10
37 Światło drogowe lewe 10
38
39
40
41
42 Klakson 20
43 Dach panoramiczny 30
44 Wycieraczki 20
45 Ogrzewanie tylnej szyby 20
46 Radio;

Telefon VDA;

Bluetooth;

Sterowanie na kolumnie kierownicy.

20
47 Climatronic;

Autoklimat.

5
48 Jednostka blokująca 15
49 Szyba przednia elektryczna 30
50 Tylne szyby elektryczne 30
51 Sterownik automatycznej skrzyni biegów 30
52 Czujnik alarmu/głośności 15
53 Przekaźnik pompy EKP 15
54 Światło cofania dla automatycznej skrzyni biegów;

Światło przeciwmgielne.

15
55 Transformator włączony 15
56 Wycieraczka tylnej szyby 10
57 Światła mijania (prawa strona) 15
58 Światła mijania (lewa strona) 15

Bezpieczniki pod kierownicą w uchwycie przekaźnika

Bezpieczniki PTC

Numer Opis Ampery [A]
1 Dodatkowe ogrzewanie elektryczne powietrzem 40
2 Dodatkowe ogrzewanie elektryczne powietrzem 40
3 Dodatkowe ogrzewanie elektryczne powietrzem 40

Bezpieczniki AUX 1

Numer Opis Ampery [A]
1 Światła mijania (lewa strona) 15
2 Światła mijania (prawa strona) 15
3 Pompa spryskiwaczy reflektorów 20

Bezpieczniki AUX 3

Numer Opis Ampery [A]
1 Jednostka sterująca przyczepy 15
2 Jednostka sterująca przyczepy 20
3 Jednostka sterująca przyczepy 20

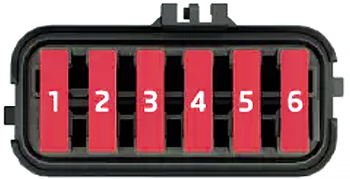

Bezpieczniki w komorze silnika nad akumulatorem

Bezpieczniki niemetalowe

Seat Ibiza (2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Sterowanie ABS 25
2 Elektrowentylator;

Wentylator clima.

30
3 Wentylator klimatu 5
4 Jednostka ABS 10
5 Elektroniczna jednostka kontrolująca 5
6 Moduł wtryskowy 5
