W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Arona z lat: 2017.

Seat Arona to miejski crossover produkowany przez hiszpańską markę Seat, który został wprowadzony na rynek w 2017 roku. Jest to model oparty na popularnej platformie MQB A0, którą dzieli z modelem Seat Ibiza piątej generacji. Oto kilka kluczowych informacji na temat tego kompaktowego crossovera:

  1. Wygląd: Seat Arona charakteryzuje się dynamicznym i nowoczesnym designem, typowym dla modeli marki Seat. Posiada charakterystyczne linie nadwozia i agresywnie stylizowane reflektory, które nadają mu sportowy wygląd.
  2. Przestrzeń i wygoda: Mimo swojego miejskiego charakteru, Arona oferuje przestronne wnętrze i wygodne siedzenia. To kompaktowy samochód, który pomieści pięć osób, a elastyczna konfiguracja siedzeń i bagażnika zapewnia dodatkową funkcjonalność.
  3. Silniki: Seat Arona jest dostępna z różnymi opcjami silników, w tym benzynowymi i diesla, o różnych pojemnościach i mocach. Dzięki temu klienci mogą dopasować odpowiednią jednostkę napędową do swoich preferencji i potrzeb.
  4. Wersje nadwozia: Arona to miejski crossover o podwyższonym prześwicie, który łączy cechy hatchbacka z charakterystycznymi cechami SUV-a. Posiada charakterystyczne elementy stylizacji, które podkreślają jego awanturniczy charakter.
  5. Technologia: W zależności od wyposażenia, Seat Arona oferuje różne funkcje i technologie, takie jak systemy multimedialne z ekranem dotykowym, łączność Bluetooth, systemy bezpieczeństwa, nawigację, asystenta parkowania, a także wiele innych udogodnień.
  6. Bezpieczeństwo: Arona wyposażona jest w zaawansowane systemy bezpieczeństwa, takie jak systemy aktywnego hamowania, systemy wspomagające jazdę, systemy monitorowania martwego pola i wiele innych, które podnoszą poziom bezpieczeństwa dla kierowcy i pasażerów.
Zobacz także:  Seat Arona (2018-2019) - schematy bezpieczników i przekaźników

Seat Arona zdobyła uznanie za swoje atrakcyjne wzornictwo, komfort jazdy, funkcjonalność i zaawansowane technologie. Jest to popularny wybór w segmencie miejskich crossoverów i cieszy się dużą popularnością wśród klientów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Kolor Ampery [A]
czarny 1
purpurowy 3
jasnobrązowy 5
brązowy 7.5
czerwony 10
niebieski 15
żółty 20
biały lub przezroczysty 25
zielony 30
pomarańczowy 40

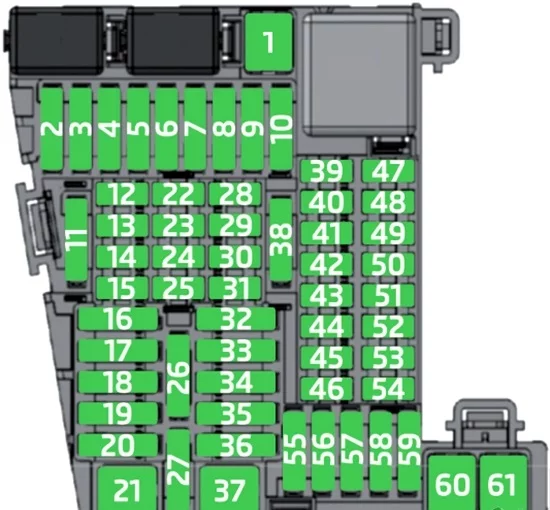

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się na desce rozdzielczej po stronie kierowcy za panelem.

Seat Arona (2017) - schematy bezpieczników i przekaźników



Seat Arona (2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Hak holowniczy
2 20 Zapalniczka;

Gniazdo.

3 30 Wzmacniacz dźwięku
6 40 Centralny zamek
8 30 Wentylator ogrzewania;

Climatronic.

10 20 Hak holowniczy
11 7,5 Zawory elektromagnetyczne CNG
13 7,5 Włącznik świateł;

Kolumna kierownicy LSS i SMLS;

Port diagnostyczny;

Czujnik deszczu i światła.

14 10 Kolumna kierownicy LSS:

sterowanie wycieraczkami

15 7,5 Panel przyrządów
16 40 Zasilanie prawego światła
17 30 Sterowanie prawym oknem w drzwiach
18 30 Wycieraczki
19 25 Radio;

System multimedialny.

20 30 Ogrzewane tylne okno
21 30 Jednostka sterująca SCR
23 7,5 Tylna kamera
24 5 Connectivity Box;

Okablowanie zewnętrznego źródła dźwięku (Double USB-Aux IN);

Wzmacniacz telefonu;

Wyświetlacz MIB.

25 7,5 Elektronika kolumny kierownicy (MFL)
26 7,5 Gateway
27 7,5 Aktywna jednostka sterująca zawieszeniem
28 7,5 Czujnik „D W A”
29 7,5 D W A Klakson
31 7,5 Klimatyzator 9AA/9AB
15 Jednostka sterująca Climatronic 9AK
32 7,5 Kolumna kierownicy LSS, bez Kessy
33 30 Sterowanie oknem lewych drzwi
35 40 Zasilanie świateł lewych
36 20 Sygnał dźwiękowy
37 30 Jednostka sterująca podgrzewanymi siedzeniami
38 30 BCM Moc C63
39 10 BSD, PDC, MRR
40 7,5 Włącznik świateł;

Port diagnostyczny;

Regulacja zasięgu reflektorów;

Kolumna kierownicy LSS:

Światła, reflektory halogenowe, włącznik świateł cofania.

41 7,5 Lusterko elektrochromowe;

Regulacja rozłożonych lusterek wstecznych;

RKA bez radia.

42 7,5 Pedał sprzęgła;

Przekaźniki zapłonu;

Cewka przekaźnika CNG.

43 15 Cewka przekaźnika DWP;

Silnik wycieraczki tylnej szyby.

44 7,5 Poduszka powietrzna
45 7,5 Lewy reflektor Leimo Plus
46 7,5 Prawy reflektor Leimo Plus
48 7,5 Blokada kolumny kierownicy;

Jednostka sterująca Kessy.

49 7,5 Cewka przekaźnika SCR
51 7,5 Czujnik ciśnienia AA;

Podgrzewane dysze.

53 7,5 Dźwignia automatycznej skrzyni biegów, ZSS
58 7,5 Podwójna pompa wodna
59 10 Podgrzewane lusterka wsteczne
60 30 Hak holowniczy
61 30 Hak holowniczy

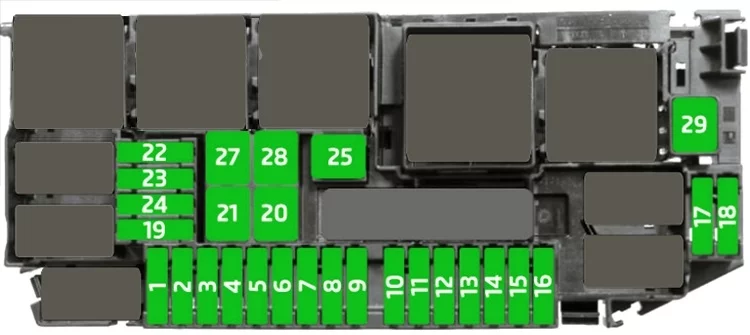

Skrzynka bezpieczników w komorze silnika

Seat Arona (2017) - schematy bezpieczników i przekaźników

Seat Arona (2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Moduł wtrysku silnika
2 7,5 Zawór dozowania paliwa (TJ4/T6P/TJ7),

Niskotemperaturowa pompa płynu chłodzącego (TJ4/T6P/TJ7);

Zawór regulacji ciśnienia oleju (TJ1);

Zawór płynu chłodzącego AGR (TJ1);

Wysokie i niskie uderzenia wody (TJ1);

Cewka przekaźnika SCR.

3 15 Sondy lambda
4 15 Przekaźnik pompy silnika benzynowego (MPI);

Jednostka sterująca wskaźnika (TSI i Diesel).

5 15 Przetwornik ciśnienia;

Zawór elektromagnetyczny EPW;

Czujnik TOG;

Wentylator elektryczny PWM;

Zawór sterujący wałka rozrządu;

Zawór zbiornika z węglem aktywnym;

Zawór regulacji ciśnienia oleju (TSI).

6 30 Cewki zapłonowe (MPI i TSI)
7,5 Przekaźnik świec żarowych;

Rezystancja węża ssącego (Diesel).

7 15 Pompa próżniowa (TSI)
8 10 Wtryskiwacze;

Cewka przekaźnika EKP (MPI i CNG);

Zawór dozowania paliwa (Diesel).

9 7,5 Czujnik serwo
10 7,5 Akumulator Vref: bramka, BDM i BCM
14 15 Moduł wtrysku silnika;

Główny przekaźnik silnika;

ESC.

15 30 Automatyczna skrzynia biegów DQ200 i AQ160
17 7,5 50 Diag
18 30 Rozrusznik
20 60 ESC (pompa)
40 ABS (pompa)
21 25 ESC/ABS (zawory)
24 30 TH4 Wentylator elektryczny bez klimatyzacji dla krajów o umiarkowanym klimacie
25 20 Wentylator TH4 z klimatyzacją lub T5I dla krajów o umiarkowanym klimacie
40 PTC1
26 50 TJ1/TJ4/TJ7/T6P lub TH4/T5I Wentylator elektryczny do krajów o ciepłym klimacie
27 30 Wentylator TH4 z klimatyzacją lub T5I dla krajów o umiarkowanym klimacie
40 PTC2
28 40 PTC3
