Seat Ibiza IV (2011) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Ibiza IV z lat: 2011. Seat Ibiza IV, znana również jako Seat Ibiza 6J, była czwartą generacją popularnego subkompaktowego samochodu produkowanego przez hiszpańską markę Seat. Była to istotna pozycja w ofercie marki, przynosząca znaczący sukces zarówno w kraju, jak i na rynkach […]

07/24/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Ibiza IV z lat: 2011.

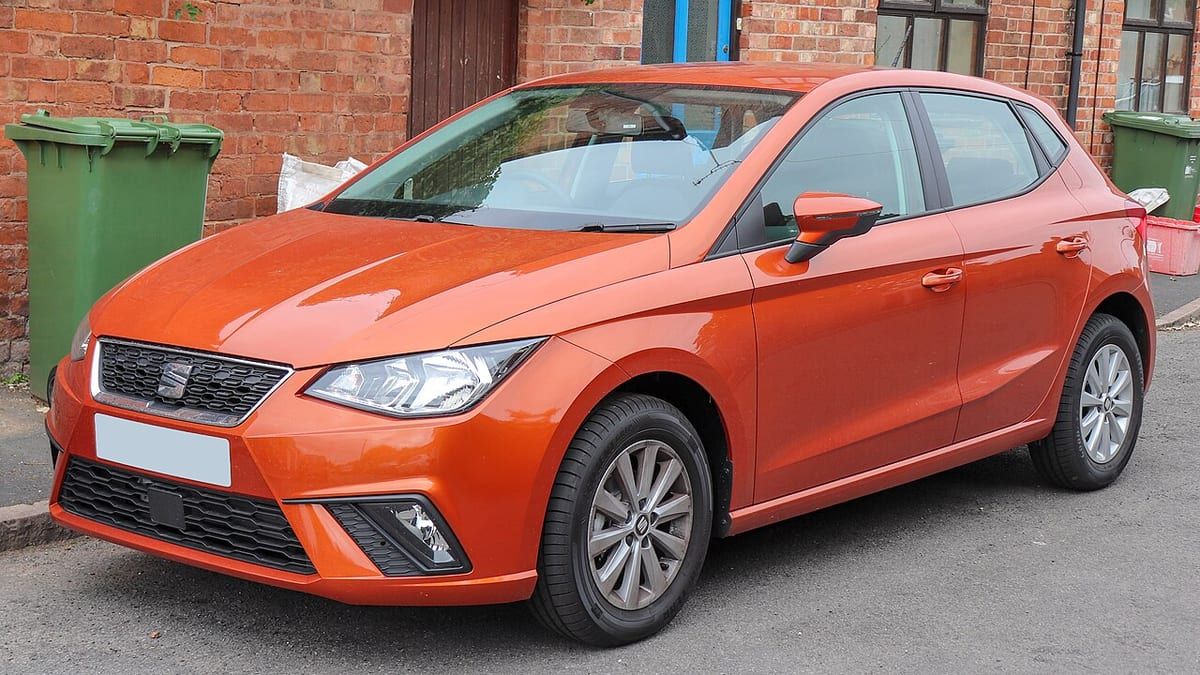

Seat Ibiza IV, znana również jako Seat Ibiza 6J, była czwartą generacją popularnego subkompaktowego samochodu produkowanego przez hiszpańską markę Seat. Była to istotna pozycja w ofercie marki, przynosząca znaczący sukces zarówno w kraju, jak i na rynkach międzynarodowych. Oto kilka kluczowych cech i informacji na temat tego modelu:

  1. Data produkcji: Seat Ibiza IV była produkowana od 2008 roku do 2017 roku, a jej premiera odbyła się w 2008 roku.
  2. Wygląd zewnętrzny: Ibiza IV została zaprojektowana zgodnie z charakterystycznym stylem Seat, cechującym się sportowymi i dynamicznymi liniami. Była atrakcyjnym i nowoczesnym samochodem, który przyciągał wzrok na ulicach.
  3. Nadwozia: Samochód był dostępny w kilku wersjach nadwozia, w tym jako 3-drzwiowy hatchback, 5-drzwiowy hatchback i kombi o nazwie Seat Ibiza ST (Sport Tourer).
  4. Silniki: Seat Ibiza IV oferowała różnorodność silników benzynowych i diesla. Można było znaleźć silniki o różnej pojemności i mocy, co pozwalało dostosować wybór do indywidualnych preferencji klienta.
  5. Wersje wyposażenia: Model ten był oferowany w różnych wersjach wyposażenia, z różnymi poziomami luksusu i technologii, które obejmowały systemy multimedialne, klimatyzację, elektryczne sterowanie szyb, podgrzewane fotele, a także zaawansowane systemy bezpieczeństwa.
  6. Popularność i sukces: Seat Ibiza IV cieszyła się dużą popularnością na rynku europejskim, przyciągając klientów swoim atrakcyjnym wyglądem, oszczędnymi silnikami i rozsądnymi cenami. Była również polecana jako samochód miejski ze względu na swoje kompaktowe rozmiary i zwrotność.
  7. Zawodnicy sportowi: Warto dodać, że Seat Ibiza IV była również używana jako podstawowy model w niektórych seriach samochodów wyścigowych, takich jak Seat Leon Supercopa.
Zobacz także:  Seat Ibiza IV (2015) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Kolor Ampery [A]
Szary 2
Purpurowy 3
Jasnobrązowy 5
Brązowy 7,5
Czerwony 10
Niebieski 15
Żółty 20
Biały lub przezroczysty 25
Zielony 30
Pomarańczowy 40

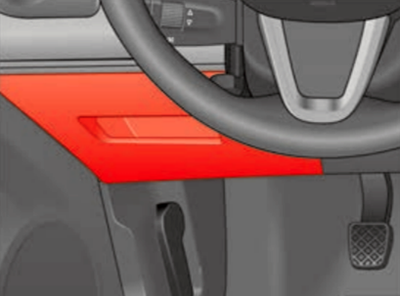

Bezpieczniki po lewej stronie deski rozdzielczej

Bezpieczniki w kokpicie znajdują się po lewej stronie deski rozdzielczej.

Seat Ibiza IV (2011) - schematy bezpieczników i przekaźników

Seat Ibiza IV (2011) - schematy bezpieczników i przekaźników

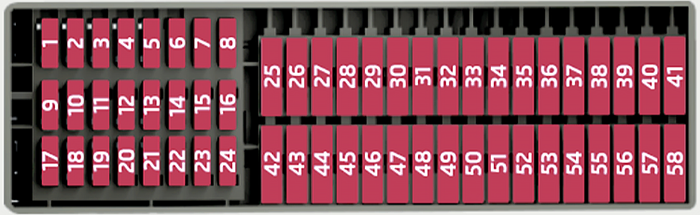

Numer Opis Ampery [A]
1 Wspomaganie kierownicy;

Praca silnika.

7,5
2 Diagnostyka;

Ogrzewanie;

Autoklimat;

Climatronic;

Elektryczne lusterko antyodblaskowe;

Nawigator;

Wyłącznik ciśnieniowy klimatyzacji;

Wentylator klimatyzacji;

Kisi;

Jednostka sterująca AFS;

Przekaźnik Coming home;

Soundaktor.

10
3 Sterownik silnika benzynowego;

Przepływomierz;

Sterownik silnika Diesla;

Cewki przekaźników;

Praca silnika;

Bi-turbo sterownik paliwa.

5
4 Przełącznik ABS;ESP (czujnik skrętu);

Dźwignia oświetlenia.

10
5 Światło cofania;

Dysze grzewcze.

10
6 Tablica przyrządów 5
7 Tylne światło przeciwmgielne 5
8
9 Dźwignia reflektora 10
10 Dźwignia reflektora;

Sprzęgło (benzyna);

Hamulce (wszystkie).

5
11 Jednostka sterująca poduszką powietrzną 5
12 Dźwignia automatycznej skrzyni biegów, reflektorów. 10
13 Sterowanie lusterkiem zewnętrznym 5
14 Reflektory lewostronne AFS 15
15 Prawe reflektory AFS 15
16
17 Oświetlenie tablicy rejestracyjnej;

Ściemniacz;

Lampka kontrolna światła bocznego.

5
18 Opornik 5
19 Elektroniczna jednostka kontrolująca 5
20 Kierunkowskazy 15
21 Sterowanie oświetleniem, tablica przyrządów 5
22 Elektroniczna jednostka sterująca;

Podgrzewane lusterka.

5
23 Moduł wtrysku silnika;

Czujnik deszczu;

Dźwignia automatycznej zmiany biegów;

Przekaźnik rozrusznika.

7,5
24 Oświetlenie schowka na rękawiczki;

Oświetlenie bagażnika;

Oświetlenie wnętrza.

10
25 Pomoc w parkowaniu 5
26 Hak holowniczy
27
28 Sonda lambda 10
29 Zasilanie silnika 20
Pompa próżniowa (LPG) 15
30 Praca silnika benzynowego 10
31 Praca silnika benzynowego;

Świece żarowe;

Cewka przekaźnika;

Wentylator elektryczny Bi-turbo.

10
32 Jednostka sterująca silnika 15
33 Zasilanie wyłącznika sprzęgła;

Przekaźnik podgrzewania;

Czujnik serwa.

5
34 Jednostka sterująca paliwem;

Zasilanie silnika bi-turbo.

15
35
36 Światło drogowe prawe 10
37 Lewe światła drogowe;

Coming Home;

Przekaźnik świateł drogowych

(automatyczne włączanie świateł).

10
38 Silnik wentylatora elektrycznego 30
39
40 Wejście 12 V;

Zapalniczka.

15
41 Sterownik podgrzewanych siedzeń, uchwyt na kubek. 25
42 Klakson 20
43 Dach panoramiczny 30
44 Wycieraczki 20
45 Ogrzewana szyba tylna 20
46 Radio;

telefon VDA;

Bluetooth;

elementy sterujące na kierownicy;

konwerter DC;

DC do uruchamiania /zatrzymywania.

20
47 Climatronic;

Autoklimat.

5
48 Jednostka blokująca 25
49 Szyba przednia elektryczna 30
50 Tylne szyby elektryczne 30
51 Sterownik automatycznej skrzyni biegów 30
52 Czujnik alarmu/głośności 15
53 Przekaźnik pompy elektrokinetycznej;

Jednostka sterująca paliwem bi-turbo.

15
54 Światło cofania dla automatycznej skrzyni biegów;

Światło przeciwmgielne.

15
55 Transformator włączony 15
20
56 Wycieraczka tylnej szyby 10
57 Światła mijania (prawa strona) 15
58 Reflektor świateł mijania (lewa strona) 15

Bezpieczniki pod kierownicą w uchwycie przekaźnika

Bezpieczniki PTC

Numer Opis Ampery [A]
1 Dodatkowe ogrzewanie elektryczne powietrzem 40
2 Dodatkowe ogrzewanie elektryczne powietrzem 40
3 Dodatkowe ogrzewanie elektryczne powietrzem 40

Bezpieczniki AUX 1

Numer Opis Ampery [A]
1 Lewe światło dzienne AFS 15
Nawigacja;

Bluetooth;

MDI;

Dźwignia sterowania radiem.

20
2 Prawe światło dzienne AFS 15
Tablica przyrządów;

Przekaźnik ESP.

5
3 Pompa spryskiwaczy reflektorów 20

Bezpieczniki AUX 3

Numer Opis Ampery [A]
1 Jednostka sterująca przyczepy 15
2 Jednostka sterująca przyczepy 20
3 Jednostka sterująca przyczepy 20



Bezpieczniki w komorze silnika nad akumulatorem

Bezpieczniki niemetalowe

Seat Ibiza (2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
S1 Jednostka ABS 25
S2 Elektryczna nagrzewnica;

Wentylator klimatyzacji.

30
S3 Sterownik automatycznej skrzyni biegów 30
S4 Jednostka ABS 10
S5 Elektroniczna jednostka kontrolująca 5
S6 Moduł wtryskowy 30
