Renault Trafic III (2015-2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Trafic III z lat: 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023. Renault Trafic III to trzecia generacja popularnego samochodu dostawczego produkowanego przez francuską markę Renault. Model ten został wprowadzony na rynek w 2014 roku i odznacza się nowoczesnym designem, udoskonaloną […]

09/09/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Trafic III z lat: 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023.

Renault Trafic III to trzecia generacja popularnego samochodu dostawczego produkowanego przez francuską markę Renault. Model ten został wprowadzony na rynek w 2014 roku i odznacza się nowoczesnym designem, udoskonaloną funkcjonalnością oraz zaawansowanymi rozwiązaniami technologicznymi.

Renault Trafic III oferuje szeroką gamę wersji nadwoziowych, w tym furgony, kombi, minibusy oraz samochody specjalistyczne, umożliwiając dopasowanie do różnych potrzeb biznesowych. Wnętrze zostało zaprojektowane z myślą o funkcjonalności i komforcie, oferując wygodne siedzenia, intuicyjnie rozmieszczone elementy sterujące i wiele schowków i półek ułatwiających organizację przestrzeni ładunkowej.

Pod względem napędu, Renault Trafic III jest dostępny z różnymi jednostkami napędowymi, w tym zarówno benzynowymi, jak i wysokoprężnymi silnikami. Oferuje również wersję elektryczną o nazwie Trafic Z.E., która jest przyjazna dla środowiska i zapewnia cichą oraz ekonomiczną jazdę w obszarach miejskich.

Trafic III został wyposażony w wiele zaawansowanych rozwiązań technologicznych mających na celu poprawę bezpieczeństwa i komfortu jazdy. Do dostępnych opcji należą systemy kontroli trakcji, stabilizacji toru jazdy, systemy monitorowania martwego pola, asystent parkowania, systemy multimedialne z funkcją nawigacji oraz wiele innych.

Ponadto, Renault Trafic III cechuje się doskonałą ekonomią paliwa, co jest niezwykle ważne dla przedsiębiorców prowadzących floty samochodowe. Dzięki zaawansowanym technologiom silnikowym i optymalizacji aerodynamiki, Trafic III oferuje oszczędne zużycie paliwa, co przekłada się na niższe koszty eksploatacji.

Warto również podkreślić, że Renault Trafic III zapewnia wysoki poziom bezpieczeństwa. Samochód jest wyposażony w systemy wspomagające jazdę, takie jak ABS, ESP, systemy kontroli trakcji i asystenta ruszania pod górę. Dodatkowo, w zależności od wybranej wersji, Trafic III może być wyposażony w poduszki powietrzne oraz systemy aktywnego hamowania awaryjnego.

Renault Trafic III cieszy się dużym uznaniem wśród przedsiębiorców i firm transportowych ze względu na swoją niezawodność, funkcjonalność, oszczędność oraz zaawansowane rozwiązania technologiczne. Jest to samochód, który pomaga w efektywnym prowadzeniu działalności gospodarczej, zapewniając nie tylko komfortową jazdę, ale także wszechstronność i elastyczność w wykorzystaniu przestrzeni ładunkowej.

Podsumowując, Renault Trafic III to nowoczesny, niezawodny i wszechstronny samochód dostawczy, który oferuje zaawansowane rozwiązania technologiczne, komfortowe wnętrze oraz niskie koszty eksploatacji. Jest to doskonały wybór dla przedsiębiorców, którzy poszukują solidnego i efektywnego narzędzia do prowadzenia swojej działalności.

Zobacz także:  Renault Captur I (2018-2019) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

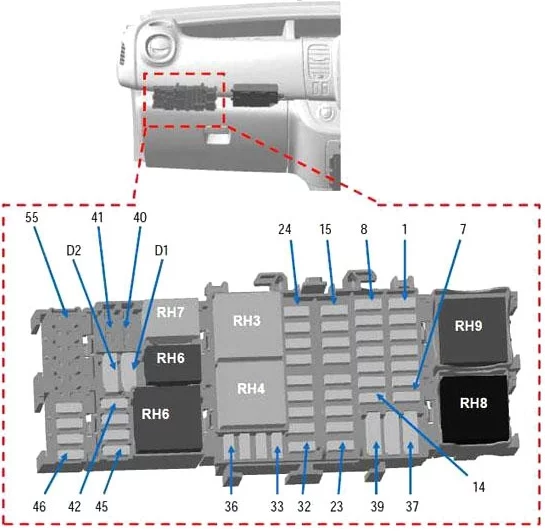

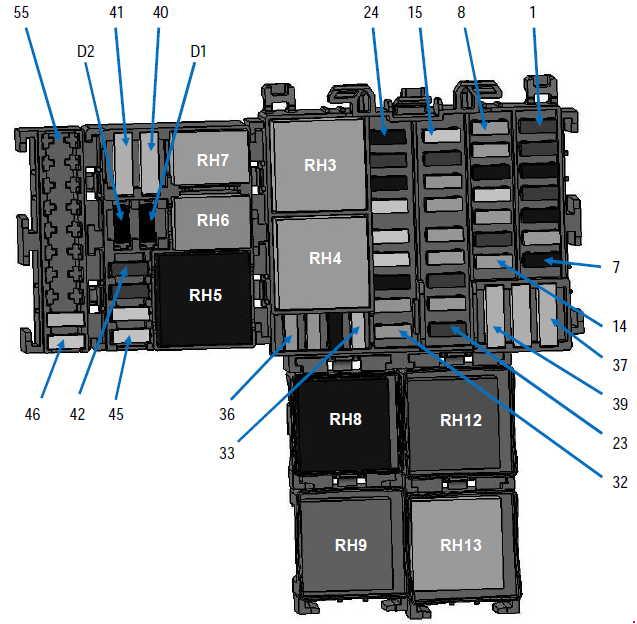

Znajduje się po lewej stronie deski rozdzielczej.

Renault Trafic III (2015-2023) - schematy bezpieczników i przekaźników

Renault Trafic III (2015-2023) - schematy bezpieczników i przekaźników

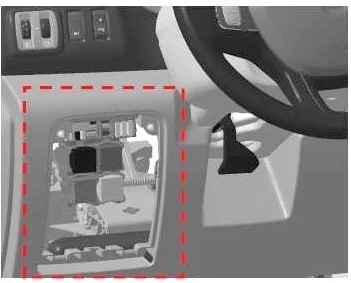

lub w schowku

Renault Trafic III (2015-2023) - schematy bezpieczników i przekaźników

F1 30A + zasilana akumulatorem wycieraczka tylnej szyby
F2 10A Główny klakson elektromagnetyczny
F3 15A + gniazdo akcesoriów do ładowania akumulatora
F4 30A + opóźnienie silnika podnośnika szyby kierowcy
F5 15A + gniazdo na tylne akcesoria dystrybucji prądu
F6 Rozruch 5A BCM +
F7 15A + po zapłonie zasilanie podgrzewane fotele
F8 Zasilanie akumulatora 5A + EMM (po ładowaniu zapłonu na VSC) AVS,AUO
Zasilanie akumulatora 15A + EMM (po ładowaniu zapłonu na VSC) SOP03C
F9 5A + ogólny rozkład prądu
F10 15A + gniazdo zapalniczki lub przednia dystrybucja prądu w gnieździe akcesoriów
F11 Zasilanie akumulatorowe 25A + EMM (R światła do jazdy dziennej, przednie położenie, R światła drogowe, L światła mijania)
F12 5A + czasowe zasilanie akumulatorowe światła hamowania, ABS, transponder
F13 10A + czasowe zasilanie akumulatorowe oświetlenie wnętrza i klimatyzacja
F14 5A + czasowe zasilanie akumulatora kąt kierownicy Zatrzymaj i uruchom pojazd bezkluczykowy
F15 25A + Po włączeniu zapłonu wycieraczka tylnej szyby, pompa spryskiwacza szyb, klakson
F 16 10A Ogólnie + po doprowadzeniu zapłonu
F17 5A + po włączeniu zapłonu kontrolki biegu wstecznego
F18 5A + po wyłączniku zasilania zapłonu
F19 5A + po wtrysku zasilania zapłonu, przekaźnik rozrusznika, BCM
F20 5A + poduszka powietrzna zasilania po zapłonie, blokada kolumny
F21 30A + przełącznik podnośnika szyby pasażera po zapłonie
F22 10A + pompa wspomagania zasilania po zapłonie
F23 Światła hamowania akumulatora 15A + EMM
F24 15A + zasilanie bateryjne BCM (+ czasowe zasilanie bateryjne)
F25 10A + zasilanie bateryjne BCM, elektroniczne jednostki obliczeniowe, system monitorowania ciśnienia w oponach i pojazd bezkluczykowy
F26 15A + zasilanie bateryjne BCM dla świateł awaryjnych i kierunkowskazów
F27 25A + zasilanie bateryjne BCM do blokowania elementów otwieranych
F28 Zasilanie bateryjne 25A + EMM dla świateł do jazdy dziennej L, pozycji tylnej, świateł drogowych L, świateł mijania R
F29 Pozycja tablicy rejestracyjnej zasilania akumulatora 25A + EMM, przednie i tylne światła przeciwmgielne
F30 15A + zasilanie bateryjne pojedyncza dźwignia, alarm, klakson
F31 5A + deska rozdzielcza zasilania bateryjnego
F32 5A + zasilanie bateryjne pojedyncza dźwignia
F33 20A + zasilanie z akumulatora, gniazdo do haka holowniczego
F34 15A (dostarczany w zestawie z hakiem holowniczym)
F35 5A + wyłącznik zasilania akumulatora radio, multimedia, lusterka, gniazdo diagnostyczne
F36 5A + zasilanie podgrzewania lusterek
F37 10A + lusterka elektryczne z czasowym zasilaniem akumulatorowym, dodatkowy adapter UCE
F38 40A + wyłącznik zasilania akumulatora tachygrafia
F39 40A + wycieraczka z zasilaniem bateryjnym
F40 20A + przekaźnik rozdziału prądu zasilania akumulatora 1 (ogrzewanie, klimatyzacja)
F41 15A + wstępne wyposażenie do dystrybucji prądu, dodatkowe adaptacje
F42 10A + grzałka zasilająca akumulator
F43 10A + silnik zasilający z dodatkową adaptacją
F44 25A + grzałka silnika posuwu
F45 25A + po zapłonie zasilanie dodatkowej klimatyzacji
F46 25A + po przekazaniu zasilania zapłonu dla pojazdu bezkluczykowego
F47 Zasilanie akumulatorowe 20A + EMM dla przekaźnika dystrybucji prądu bez obciążenia
F48
F49
F50
F51
F52
F53
F54
F55
Zobacz także:  Renault Wind Roadster (2010-2013) - schematy bezpieczników i przekaźników



Skrzynka przekaźnikowa

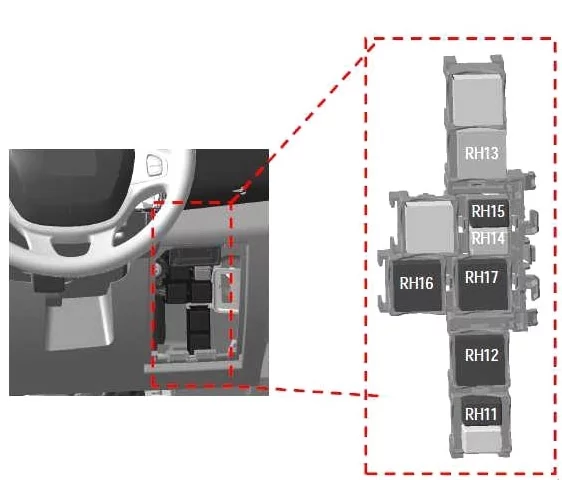

Dodatkowa skrzynka przekaźników znajduje się po prawej stronie – w schowku na rękawiczki (LHD).

Renault Trafic III (2015-2023) - schematy bezpieczników i przekaźników

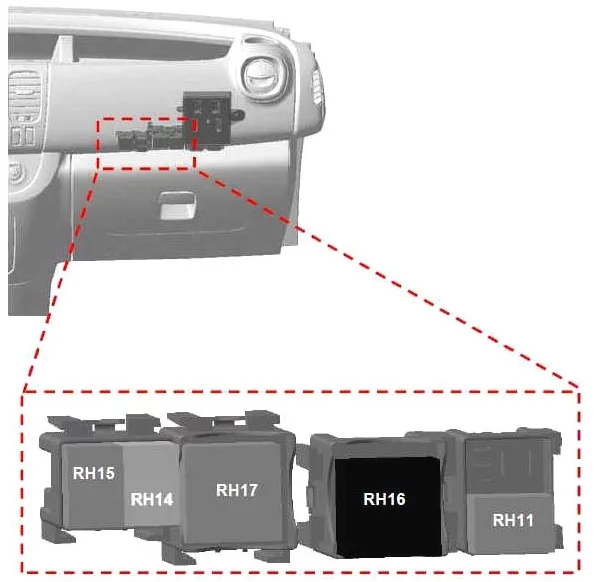

lub za pokrywą (RHD).

Renault Trafic III (2015-2023) - schematy bezpieczników i przekaźników

Opis

RH3 40A Przekaźnik wycieraczek szyby przedniej
RH4 40A Przekaźnik 2. prędkości wycieraczki przedniej szyby
RH5 40A + po zapłonie przekaźnik zasilania ogrzewania i klimatyzacji tylnej
RH6 20A przekaźnik pomocniczy macierzy nagrzewnicy pompy wodnej;
RH7 20A Przekaźnik elektrycznego odblokowania drzwi kierowcy (SDO)
RH8 70A + przekaźnik dystrybucji prądu nr. 1
RH9 40A + przekaźnik dystrybucji prądu nr. 2
RH11 20A Przekaźnik elektrycznego podnoszenia szyb
RH12 Lusterka 40A + przekaźnik ogrzewania tylnej szyby
RH13 40A Przekaźnik wycieraczki tylnej szyby
RH14 20A Przekaźnik centralnego zamka drzwi
RH15 20A Przekaźnik elektrycznego podnoszenia szyb
RH16 40A Przekaźnik zasilania po zapłonie nr. 2 (pojazdy z kartą zestawu głośnomówiącego)
RH17 40A Silnik pracuje + przekaźnik
RH18
RH19
RH20
Zobacz także:  Renault Laguna III (2007-2015) - schematy bezpieczników i przekaźników

Komora silnika

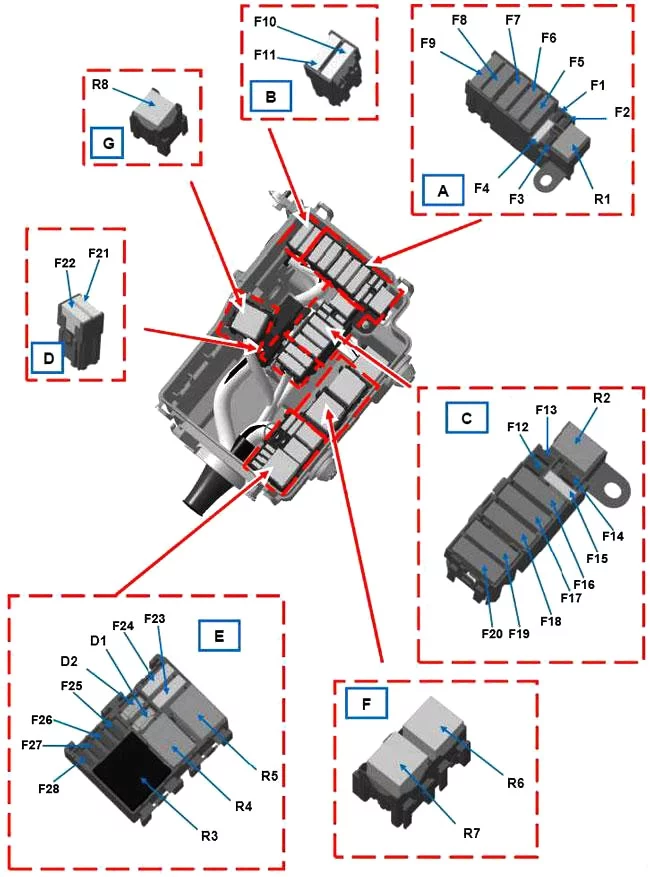

Znajduje się po lewej stronie, obok akumulatora.

Renault Trafic III (2015-2023) - schematy bezpieczników i przekaźników

Opis

F1
F2
F3 25 ABR/ESP
F4 30 Rozrusznik
F5 70 Przedział pasażerski 1
F6 70 Przedział pasażerski 3
F7 50 ABR/ESP
F8 60 Przedział pasażerski 2
F9 20 Podgrzewacz lusterek
40 Tylne okno + ogrzewanie lusterek
F10
F11
F12
F13
F14 15 + kompresor klimatyzacji z zasilaniem akumulatorowym
F15 15 Pompa paliwowa
F 16 70 Jednostka sterująca nagrzewnicy
F17 60 Zespół elementu grzejnego
F18 60 Zespół elementu grzejnego
F19 40 Przyrostek silnika *408 i klimatyzacja lub 450 i ogrzewanie Zespół wentylatora napędzanego silnikiem 1
50 Przyrostek silnika *408 i ogrzewanie lub 450 i klimatyzacja Zespół wentylatora napędzanego silnikiem 1
F20 40 Przyrostek silnika *408 i klimatyzacja lub 450 Zespół wentylatora napędzanego silnikiem 2
F21
F22
F23
F24
F25
F26 25 Nagrzewnica na olej napędowy
F27 20 Układ wtrysku silnika
F28 15 Układ wtrysku silnika
Przekaźniki
R1 20 Startowy
R2 20 Przekaźnik pompy paliwa
R3 40 Przekaźnik zasilania wtrysku
R4 20 Przekaźnik sterowania sprężarką
R5
R6 70 Wysoka prędkość (zespół wentylatora napędzanego silnikiem 1)
R7 40 Niska prędkość (zespół wentylatora napędzany silnikiem)
R8 40 Wysoka prędkość (zespół wentylatora napędzanego silnikiem 2)
Diody
D1 Sprężarka klimatyzacji
D2



Elektryczna jednostka rozdzielcza

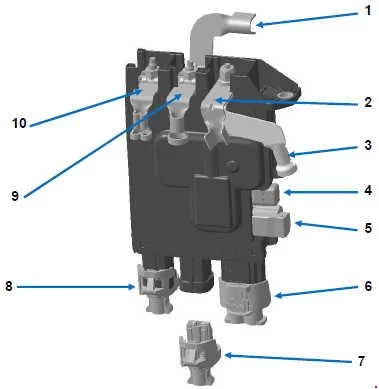

Znajduje się w pobliżu akumulatora.

Renault Trafic III (2015-2023) - schematy bezpieczników i przekaźników

Opis

  1. Okablowanie zasilania ochrony akumulatora
  2. Okablowanie silnika 300A (alternator)
  3. 300A Okablowanie silnika (rozrusznik)
  4. Bezpiecznik mini 5A z nasadką (Start/Stop)
  5. Okablowanie kabiny 5A (Start/Stop)
  6. Okablowanie kabiny 50A (konwersja opcji KPD i KC6 lub hak holowniczy przyczepy)
  7. Zarezerwowane dla celowych przebudów zabudowy nadwozia
  8. 35A Okablowanie silnika (zarządzanie silnikiem)
  9. Jednostka przyłączeniowa silnika
  10. Okablowanie kabiny 120A (wspomaganie kierownicy)
