W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Twingo I z lat: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Renault Twingo I to pierwsza generacja małego miejskiego samochodu produkowanego przez francuską markę Renault. Model ten został wprowadzony na rynek w 1993 roku i szybko zdobył popularność ze względu na swoją kompaktową wielkość, zwrotność i przyjazny charakter.

Twingo I wyróżniał się odważnym i kreatywnym designem, który nadawał mu unikalny wygląd na tle innych samochodów tego segmentu. Charakterystyczne, zaokrąglone kształty, okrągłe reflektory i radosne, kolorowe nadwozie sprawiały, że Twingo I przyciągał spojrzenia na ulicy.

Pomimo niewielkich rozmiarów, Twingo I oferował przestronne i funkcjonalne wnętrze. Dzięki wysokiemu siedzeniu i wydajnemu wykorzystaniu przestrzeni, samochód zapewniał komfortową jazdę dla kierowcy i pasażerów. Praktyczne rozwiązania, takie jak składane siedzenia tylnych rzędów, umożliwiały elastyczną konfigurację przestrzeni ładunkowej.

Pod względem napędu, Twingo I był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi silnikami o różnej pojemności. Moc silników była dostosowana do charakteru samochodu, zapewniając płynną i dynamiczną jazdę w miejskich warunkach.

Warto również wspomnieć, że Twingo I był łatwy w obsłudze i manewrowaniu dzięki swojej zwrotności. Kompaktowe rozmiary, mały promień skrętu i dobre widoczność sprawiały, że poruszanie się po zatłoczonych ulicach miejskich było łatwe i wygodne.

Twingo I zdobył popularność nie tylko ze względu na swoje cechy techniczne, ale również dzięki swojej przyjaznej i zabawnej osobowości. Samochód ten był często kojarzony z młodym stylem życia i ekspresją indywidualności.

Zobacz także:  Renault Premium DXI450 - schematy bezpieczników i przekaźników

Podsumowując, Renault Twingo I to ikoniczny model, który zrewolucjonizował segment małych samochodów miejskich. Jego innowacyjny design, kompaktowe rozmiary, funkcjonalność i radosny charakter sprawiły, że Twingo I stał się popularnym wyborem wśród kierowców poszukujących praktycznego, wszechstronnego i przyjemnego samochodu do codziennego użytku w mieście.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Aby uzyskać dostęp, pociągnij schowek do siebie.

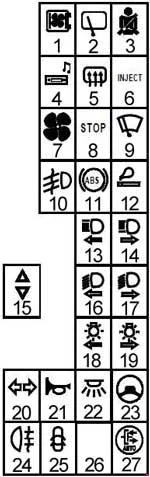

Typ 1

Renault Twingo I (1993-2007) - schematy bezpieczników i przekaźników

Opis

  1. 20A Blok przyłączeniowy silnika
  2. 15A Wycieraczka tylnej szyby, światła cofania, pompa spryskiwacza
  3. 10A Napinacze, poduszka powietrzna, immobilizer silnika
  4. Radio 10A
  5. 20A Podgrzewana tylna szyba
  6. Układ wtryskowy 20A
  7. 20A Wentylator ogrzewania/klimatyzacji
  8. 15A światła hamowania
  9. 15A wycieraczka
  10. 10A Tylne światła przeciwmgielne
  11. 10A Układ przeciwblokujący – ABS
  12. 25A Zapalniczka, szyberdach
  13. 15A Światła drogowe głównego reflektora
  14. 15A Prawy reflektor świateł drogowych
  15. 30A Elektryczne szyby
  16. 15A Lewy reflektor mijania
  17. 15A Prawy reflektor mijania
  18. 10A Światła po lewej stronie
  19. Lampy 10A po prawej stronie
  20. Wskaźniki 25A, tylne światło przeciwmgielne, UCH
  21. 10A Klakson, immobilizer silnika
  22. 10A Oświetlenie wnętrza, gniazdo diagnostyczne
  23. 10A Elektryczne wspomaganie kierownicy
  24. Nieużywany
  25. 15A Elektryczny zamek drzwi, elektryczne lusterka boczne
  26. Reduktor sekwencyjny 2A
Zobacz także:  Renault Laguna I (1994-2001) - schematy bezpieczników i przekaźników

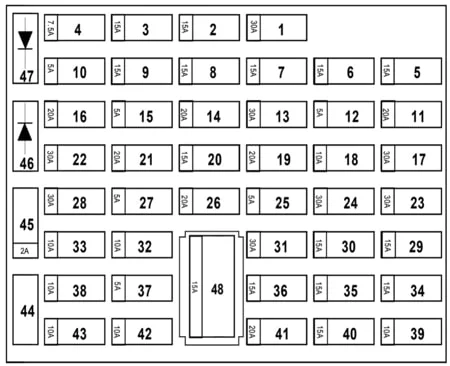

Typ 2

Renault Twingo I (1993-2007) - schematy bezpieczników i przekaźników

Opis

1 Wycieraczki / Obrotomierz
2 Wycieraczki / Obrotomierz
3 Wspomaganie kierownicy
4 Transmisja sekwencyjna
5 Światło hamowania / ogranicznik prędkości
6 Światło cofania/sterowanie lusterkiem wstecznym/klakson alarmowy/kontrola odległości parkowania;
7 Poduszka powietrzna
8 Wyposażenie elektryczne w przedziale pasażerskim / tablicy rozdzielczej
9 System wtrysku
10 ABS / ASR / ESP
11 Kierunkowskazy/gniazdo diagnostyczne
12 Zasilanie / Tablica przyrządów
13 Światła mijania / Tylne światło przeciwmgielne
14 Elektryczny zamek do drzwi
15 Światła postojowe / Przednie światła przeciwmgielne
16 Transmisja sekwencyjna
17 Podgrzewana szyba tylna / Podgrzewane lusterka wsteczne
18 Oświetlenie wnętrza / Oświetlenie pomocnicze / Ogrzewanie i klimatyzacja / Obrotomierz
19 światła postojowe
20 Przednie i tylne światła przeciwmgielne
21 Światła drogowe / klakson
22 Światła drogowe
23 Okna elektryczne
24 Wentylacja wewnętrzna
25 Światła mijania / Przednie i tylne światła przeciwmgielne
26 Szyberdach
27 Sekwencyjna skrzynia biegów
28 Wentylacja wewnętrzna
29 Radio / Wyposażenie elektryczne w kabinie / Klimatyzacja / Tablica przyrządów / Podgrzewany fotel
30 Zapalniczka
31 Okna elektryczne
32 Reflektor świateł drogowych, prawy
33 Lewy reflektor świateł drogowych i lampka ostrzegawcza tablicy rozdzielczej
34 Reflektor świateł mijania prawe
35 Lewy reflektor świateł mijania i lampka ostrzegawcza tablicy rozdzielczej
36 Wycieraczka tylnej szyby
37 Podgrzewane lusterka wsteczne
38 Sygnał
39 Tylne światła przeciwmgielne
40 Miejsce zarezerwowane na dodatkowe wyposażenie
41 Podgrzewane siedzenia
42 Światło po prawej stronie / oświetlenie wnętrza instrumentu
43 Światło po lewej stronie
44 Miejsce zarezerwowane na dodatkowe wyposażenie
45 Przełącznik drzwi kierowcy
48 Radio / Alarm dźwiękowy / Wyświetlacz
Zobacz także:  Renault Twingo III (2015-2018) - schematy bezpieczników i przekaźników

Elementy przekaźnikowe są instalowane pod panelem za tym urządzeniem. Na przykład przekaźnik kierunkowskazów znajduje się w obszarze pedałów.



Skrzynka przekaźników przedziału pasażerskiego

Ta tablica znajduje się pod deską rozdzielczą obok pedałów.

Renault Twingo I (1993-2007) - schematy bezpieczników i przekaźników
Numer Opis
A Sekwencyjna skrzynia biegów
B
C Uruchamianie sekwencyjnej skrzyni biegów
D
E

Skrzynka bezpieczników w komorze silnika

Renault Twingo I (1993-2007) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
PRZEKAŹNIK
1 50 Sekwencyjna skrzynia biegów
2 50 Zespół wentylatorów (z klimatyzacją)
3 25 Wentylator wolnoobrotowy (z klimatyzacją)
4
5 25 Sprężarka klimatyzacji
6 25 Montaż wentylatorów (oprócz klimatyzacji)
7 25 Blokada wtrysku
8 25 Pompa paliwowa
BEZPIECZNIKI
9 30 Sekwencyjna skrzynia biegów
10
11 40 Klimatyzacja
12 30 System antywłamaniowy
13 30 Elektryczne wspomaganie kierownicy
14 60 Przedział pasażerski
15 60 Przedział pasażerski
16 20 Sekwencyjna skrzynia biegów
17 30 System antywłamaniowy
18 10 Wtryskiwacze
19
20 25 Wtryskiwacze
21 15 Wtryskiwacze
