W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Clio V z lat: 2019, 2020, 2021, 2022, 2023.
Renault Clio V to piąta generacja popularnego modelu Clio, który został wprowadzony na rynek w 2019 roku. Jest to kompaktowy samochód, który przynosi nowe rozwiązania technologiczne, świeży design i zaawansowane funkcje, kontynuując sukces poprzednich wersji.
Pod względem designu, Renault Clio V prezentuje nowoczesne i dynamiczne linie nadwozia. Charakteryzuje go smukła sylwetka, agresywne reflektory LED oraz charakterystyczna atrapa chłodnicy. Samochód zyskał bardziej aerodynamiczny wygląd, co wpływa na jego osiągi i efektywność.
Wnętrze Renault Clio V zostało odświeżone i zaprojektowane z myślą o ergonomii i funkcjonalności. Kabina oferuje wysoką jakość wykonania, użyteczne przestrzenie i nowoczesne elementy. Na uwagę zasługuje intuicyjny system multimedialny z dotykowym ekranem, który umożliwia łatwe sterowanie funkcjami samochodu, w tym nawigacją, systemem audio i połączeniem z urządzeniami mobilnymi.
Renault Clio V wykorzystuje różne jednostki napędowe, w tym benzynowe i hybrydowe silniki, które łączą osiągi z oszczędnością paliwa. Modele hybrydowe wykorzystują układ zintegrowany silnika benzynowego i silnika elektrycznego, co pozwala na redukcję emisji CO2 i oszczędność paliwa. W zależności od wersji, samochód jest dostępny z manualną skrzynią biegów lub automatyczną skrzynią biegów, zapewniając dopasowanie do preferencji i stylu jazdy.
Renault Clio V oferuje również wiele zaawansowanych funkcji i technologii. Wśród nich znajdują się systemy bezpieczeństwa i asystencji kierowcy, takie jak system utrzymywania pasa ruchu, system automatycznego hamowania, system monitorowania martwego pola, adaptacyjny tempomat i wiele innych. Samochód wyposażony jest również w innowacyjne rozwiązania, takie jak wideokamera cofania, czujniki parkowania, system rozpoznawania znaków drogowych i wiele innych, które podnoszą komfort i bezpieczeństwo jazdy.
Wersje topowej linii Renault Clio V oferują dodatkowe luksusowe elementy wyposażenia, jak skórzana tapicerka, system audio wysokiej jakości, podgrzewane fotele i inne ekskluzywne detale, które podkreślają wysoką jakość i komfort jazdy.
Renault Clio V kontynuuje tradycję poprzednich wersji, oferując efektywność, nowoczesne technologie i stylowy wygląd. Jest to samochód, który cieszy się dużą popularnością wśród klientów poszukujących kompaktowego auta, które łączy innowacyjność, oszczędność paliwa i przyjemność z jazdy.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Przedział pasażerski

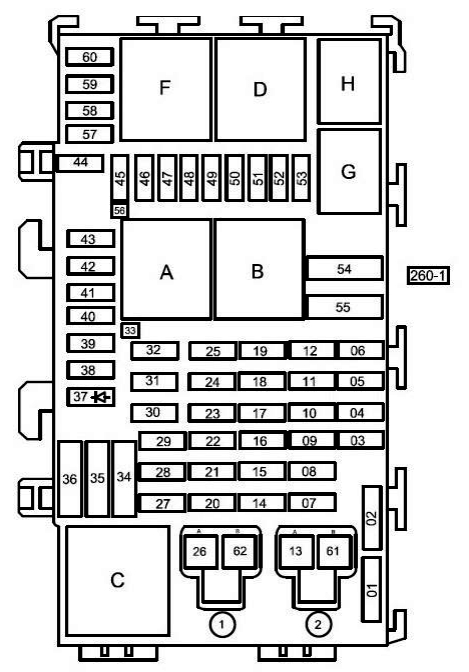

W przedziale pasażerskim skrzynka bezpieczników i przekaźników znajduje się w lewej dolnej części tablicy rozdzielczej, za osłoną ochronną.
Opis
4 | 15A Prawe i lewe światła tylne (172-173) – Prawe i lewe lusterka zewnętrzne sterowane elektrycznie (2230-2231) – Moduł przełączający złącza przyczepy (1971) – Prawy i lewy przedni kierunkowskaz (255-256). |
5 | 15A Zamek klapy tylnej (1322) – centralny zamek drzwi tylnych prawych i lewych (138-139) – górne światło hamowania (639) |
6 | 10 A BCM (moduł sterowania elektrycznego nadwozia) |
7 | |
8 | 15A Kierunkowskazy i alarmy |
9 | 15A BCM (elektryczny moduł sterujący nadwozia) |
10 | 30A Komputer hamulca postojowego |
11 | |
12 | |
13 | |
14 | 5A BCM (elektryczny moduł sterujący nadwozia) |
15 | |
16 | 10A Tablica przyrządów |
17 | |
18 | |
19 | 15A System audio |
20 | |
21 | |
22 | |
23 | Wzmacniacz systemu audio 30A |
24 | 30A Komputer hamulca postojowego |
25 | 10A Lewe i prawe światło tylne, światła hamowania |
26 | |
27 | 5A Lusterka z napędem elektrycznym |
28 | 20A Moduł przyczepy |
29 | 20A Klakson |
30 | 15A Gniazdo zapalniczki lub akcesoriów |
31 | 15A Gniazda w bagażniku |
32 | 10A Pompka spryskiwacza tylnej i przedniej szyby |
34 | Wentylator elektryczny sedan 40A |
35 | 40A Ogrzewana tylna szyba |
36 | 40A Tylne drzwi |
37 | |
38 | |
39 | 25A Elektryczne szyby |
40 | 25A Elektryczne szyby |
41 | 25A Elektryczne szyby |
42 | 25A Elektryczne szyby |
43 | 5A |
PrzekaźnikI
A | PRZEKAŹNIK 70A 1 AKUMULATOR „+” Z WYŁĄCZONYM ZASILANIEM PODCZAS URUCHAMIANIA (1760) |
B | 70A AKUMULATOR Z OPÓŹNIENIEM CZASU + PRZEKAŹNIK (BRAK WYŁĄCZENIA PODCZAS URUCHAMIANIA) (1762) |
C | PRZEKAŹNIK: ZAREZERWOWANY |
D | PRZEKAŹNIK: ZAREZERWOWANY |
F | 40A PRZEKAŹNIK TYLNEJ SZYBY OGRZEWANEJ (235) |
G | PRZEKAŹNIK SYGNALIZATORA 20A (229) |
H | 20A PRZEKAŹNIK NAGRZEWNICY KIEROWNICY (2499) |
Oddzielnie, na zewnątrz jednostki, można zamontować dodatkowe elementy zabezpieczające, takie jak dodatkowy przekaźnik nagrzewnicy i przekaźnik ogrzewania przedniej szyby.
Komora silnika
Pod maską w komorze silnika główny bezpiecznik i skrzynka przekaźników znajdują się po lewej stronie obok akumulatora.

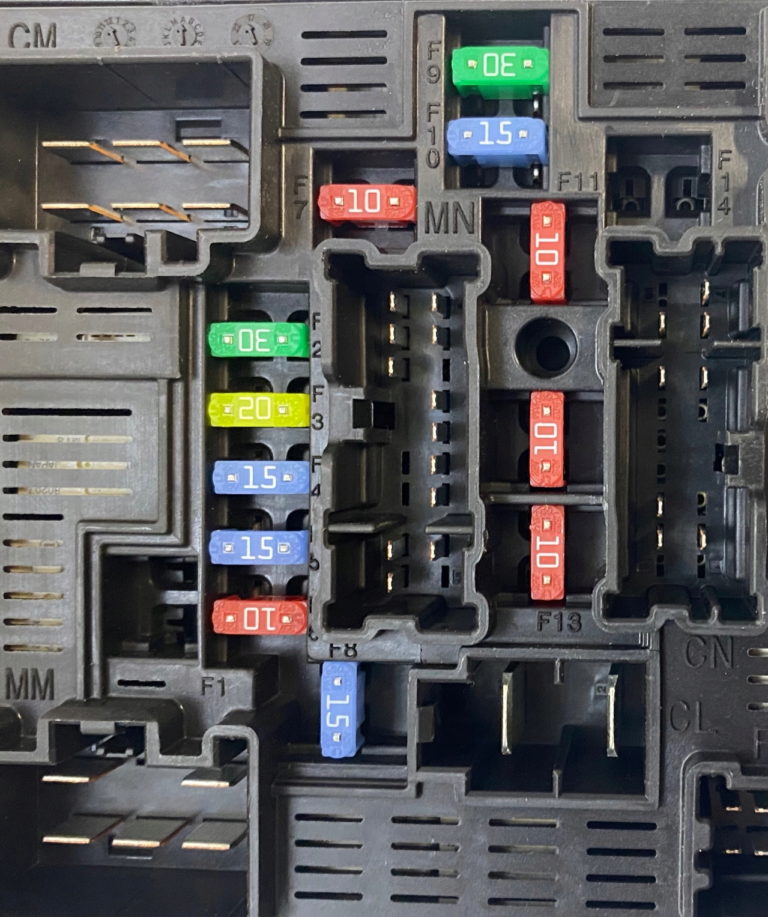

Aby uzyskać do niego dostęp, należy zdjąć pokrywę i obrócić urządzenie. Schemat zostanie wydrukowany na okładce pudełka. Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.
Opis
F1 | |
F2 | 30A ABS |
F3 | 20A Pompa paliwa |
F4 | 15A SIŁOWNIK 1 (ECU przygotowania paliwa i wtrysku oraz obwodów silnika) |
F5 | 15A SIŁOWNIK 2 (ECU przygotowania paliwa i wtrysku oraz obwodów silnika) |
F6 | 15A SIŁOWNIK 3 (ECU przygotowania paliwa i wtrysku oraz obwodów silnika) |
F7 | 15A SIŁOWNIK 4 (ECU przygotowania paliwa i wtrysku oraz obwodów silnika) |
F8 | 15A SIŁOWNIK 5 (ECU przygotowania paliwa i wtrysku oraz obwodów silnika) |
F9 | Oczyszczacz 30A |
F10 | Silnik spryskiwacza 10A |
F11 | Automatyczna skrzynia biegów 10A |
F12 | 10A Poduszki powietrzne |
F13 | 10A Ręczna skrzynia biegów/czujnik położenia neutralnego światła cofania (1109), sterowanie przekaźnikiem podgrzewacza paliwa (450), przekaźnik światła cofania |
F14 | |
F15 | ECM |
