W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Clio IV z lat:  2013, 2014, 2015, 2016, 2017, 2018, 2019.

Renault Clio IV to czwarta generacja popularnego modelu Clio, który był produkowany w latach 2012-2019. Jest to kompaktowy samochód, który wprowadził wiele innowacji, nowoczesnego designu i zaawansowanych technologii.

Pod względem designu, Renault Clio IV prezentuje dynamiczne linie nadwozia, które nadają mu sportowy i nowoczesny wygląd. Zarys reflektorów i charakterystyczna atrapa chłodnicy przyciągają wzrok, podkreślając unikalność samochodu. Dostępne są różne warianty kolorystyczne, a także opcje personalizacji, co pozwala klientom dopasować samochód do swojego indywidualnego stylu.

Wnętrze Renault Clio IV zostało starannie zaprojektowane, oferując ergonomiczny układ deski rozdzielczej i wysokiej jakości materiały. Kabina jest przestronna i wygodna, zapewniając komfortowe miejsce dla kierowcy i pasażerów. Praktyczne rozwiązania, takie jak składane tylne siedzenia i regulowane fotele, umożliwiają elastyczne wykorzystanie przestrzeni bagażowej.

Renault Clio IV oferuje różne jednostki napędowe, w tym benzynowe i dieslowe silniki, które zapewniają oszczędność paliwa i dobre osiągi. Modele z silnikami benzynowymi często wykorzystują turbodoładowanie, co zapewnia większą moc przy jednoczesnym obniżeniu zużycia paliwa. Samochód jest wyposażony w skrzynie biegów manualne lub automatyczne, które zapewniają płynną jazdę i wygodę w różnych warunkach.

Renault Clio IV oferuje również zaawansowane technologie i funkcje. Samochód jest wyposażony w system multimedialny z dotykowym ekranem, nawigację GPS, systemy audio wysokiej jakości oraz łączność Bluetooth i USB. Dostępne są również funkcje takie jak automatyczne klimatyzacja, systemy wspomagające jazdę, kamery cofania, czujniki parkowania i wiele innych, które zapewniają komfort, wygodę i bezpieczeństwo podczas jazdy.

Renault Clio IV został również wyposażony w zaawansowane systemy bezpieczeństwa, takie jak systemy kontroli trakcji i stabilizacji, ABS, ESP, system monitorowania martwego pola, systemy rozpoznawania znaków drogowych i asystenta awaryjnego hamowania. To sprawia, że samochód jest bezpieczny i chroni kierowcę i pasażerów podczas jazdy.

Zobacz także:  Renault Safrane (1992-2000) - schematy bezpieczników i przekaźników

Ponadto, Renault Clio IV cieszył się dużym uznaniem za niskie koszty eksploatacji, oszczędność paliwa i komfort jazdy. Jest to popularny wybór zarówno wśród klientów indywidualnych, jak i flotowych, którzy szukają nie tylko efektywnego samochodu miejskiego, ale także stylowego i nowoczesnego pojazdu.

Podsumowując, Renault Clio IV to kompaktowy samochód, który oferuje atrakcyjny design, zaawansowane technologie, oszczędność paliwa i wysoki poziom bezpieczeństwa. Jest to model, który z powodzeniem spełnia oczekiwania klientów poszukujących wszechstronnego i nowoczesnego samochodu w segmencie kompaktowych aut.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

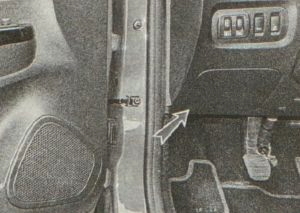

W przedziale pasażerskim skrzynka bezpieczników i przekaźników znajduje się pod tablicą rozdzielczą po lewej stronie za osłoną ochronną. Aby uzyskać dostęp, zdejmij osłonę ochronną.

Renault Clio IV (2013-2019) - schematy bezpieczników i przekaźników

Renault Clio IV (2013-2019) - schematy bezpieczników i przekaźników

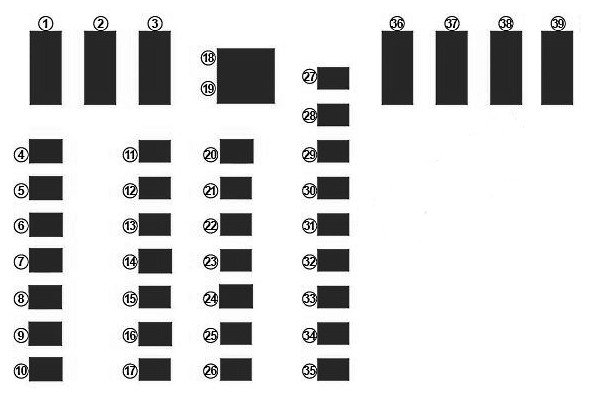

Opis

1 Wycieraczka przedniej szyby, przełączniki na kolumnie kierownicy
2 Przednie lewe światła do jazdy dziennej, prawe światła pozycyjne, lewe światło drogowe, prawe światło mijania, przednie światła przeciwmgielne
3 Oświetlenie wnętrza, oświetlenie tablicy rejestracyjnej, światła przeciwmgielne
4 Światła pozycyjne prawe, światła pozycyjne tylne
5 Światła pozycyjne lewe, światła pozycyjne przednie
6 Światła mijania, przednie prawe światło do jazdy dziennej, lewe światła boczne, prawe światło drogowe
7 światło mijania
8 Prawe światło drogowe
9 Reflektor lewego światła drogowego, układ kierowniczy
10 Elementy sterujące na kolumnie kierownicy, ogranicznik prędkości/tempomat, wewnętrzne lusterko wsteczne, moduł ostrzegający o zapięciu pasów, czujnik parkowania, ogrzewanie postojowe, poziomowanie świateł przednich, odszranianie tylnej szyby
11 Centralny zamek, czujnik deszczu i światła, czujnik kąta skrętu kierownicy, przycisk start samochodu, elektryczne szyby tylne
12 Lampa wewnętrzna, oświetlenie bagażnika, klimatyzacja, elektryczne szyby
13 ABS-ESC, przełącznik hamulca
14 Elementy sterujące kolumny kierownicy, przełącznik hamulca
15 Klakson
16 Tylne światła przeciwmgielne
17 Bezpiecznik zapalniczki
18 Radio i multimedia, gniazdo diagnostyczne
19 Wspomaganie kierownicy
20 GPL
21 Poduszka powietrzna, elektryczna blokada kolumny kierownicy
22 Wtrysk, rozrusznik, moduł paliwowy (bezpiecznik pompy paliwowej Renault Clio 4)
23 Przełącznik hamulca, wycieraczka tylnej szyby, ECU przedziału pasażerskiego
24 Światła dzienne
25 Elektryczna regulacja reflektorów, tylna szyba, ogrzewanie, pomoc w parkowaniu, tempomat, radio, podgrzewane fotele, ostrzeżenie o zapięciu pasów
26 Automatyczna skrzynia
27 Światło cofania, wycieraczka tylna, ECU wnętrza, automatyczna skrzynia biegów
28 Panel
29 Elementy sterujące kolumny kierownicy, alarm
30 Klimatyzacja, sterowanie na kolumnie kierownicy, ECU energii
31 Wycieraczki, tylne światła cofania, ECU energii
32 Elementy otwierania centralnego zamka
33 kierunkowskazy
34 ECU wnętrza, dostęp bez użycia rąk
35 oświetlenie wnętrza, elektryczne szyby, klimatyzacja, elektryczne lusterka, światła hamowania, system ABS, ECU
36 Złącze haka holowniczego – zależy od konfiguracji
37 Podgrzewane siedzenia – w zależności od wyposażenia
38 Ogrzewana tylna szyba – w zależności od konfiguracji
39 Elektryczny napęd lusterek wstecznych – w zależności od konfiguracji
Zobacz także:  Renault Kangoo E-Tech (2022-2023) - schematy bezpieczników i przekaźników

Niektóre przekaźniki można zainstalować od dołu, na przykład elektryczne szyby.

Komora silnika

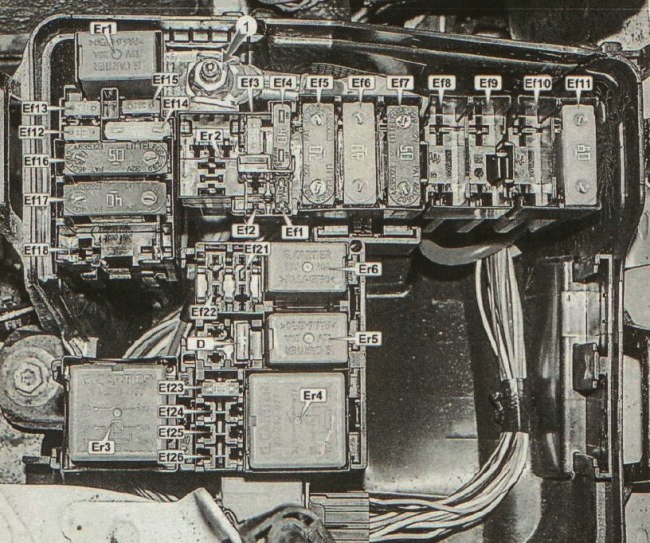

W komorze silnika, pod maską, skrzynka bezpieczników i przekaźników jest zamontowana po lewej stronie i również jest zamknięta pokrywą ochronną.

Renault Clio IV (2013-2019) - schematy bezpieczników i przekaźników

Opis

Ef1 5A Podgrzewane dysze spryskiwaczy 7,5A Sterownik elektryczny
Ef2 rezerwa
Ef3 Sterownik ABS/ESP 25/30A
Ef4 40A Odszraniacz tylny, odmrażacze lusterek zewnętrznych, obwody bezpieczników F38 i F47
Ef5 20A/70A Skrzynka bezpieczników/przekaźników przedziału pasażerskiego, obwody bezpieczników F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44
Ef6 80A Skrzynka bezpieczników i przekaźnik w kabinie, Przekaźnik nagrzewnicy
Ef7 50A Centralka ABS/ESP / 50A Zasilanie bezpiecznika F7, F9 w kabinie
Ef8 rezerwa
Ef9 80A Dodatkowa grzałka
Ef10 40A Ogrzewana przednia szyba, prawa strona
Ef11 40A Ogrzewana przednia szyba, lewa strona
Ef12 Rozrusznik 30A
Ef13 15A Jednostka sterująca automatycznej skrzyni biegów
Ef14 ECU wtrysku 25A i zabezpieczenie obwodu silnika, zasilanie bezpiecznika F5, wtryskiwacze silnika, wskaźnik paliwa, pompa paliwa, cewki zapłonowe
Ef15 15A Przekaźnik sprzęgła sprężarki klimatyzacji, sprzęgło sprężarki klimatyzacji
Ef16 50A Wentylator chłodzący
Ef17 40A Wentylator chłodzący płyn do automatycznej skrzyni biegów*3
Ef18 80A Elektryczna pompa wspomagania układu kierowniczego
Ef19 rezerwa
Ef20 rezerwa
Ef21 rezerwa
Ef22 rezerwa
Ef23 15A System zarządzania silnikiem, jednostka sterująca wentylatora, sterowanie przekaźnikiem sprężarki klimatyzacji.
Ef24 rezerwa
Ef25 rezerwa
Ef26 rezerwa
D Dioda sprzęgła sprężarki klimatyzacji
Zobacz także:  Renault Master III (2010-2022) - schematy bezpieczników i przekaźników

Przekaźniki

Er1 Przekaźnik rozrusznika
Er1 Przekaźnik światła cofania
Er2 Przekaźnik syreny włamaniowej
Er3 Przekaźnik rozrusznika
Er3 Przekaźnik wentylatora płynu chłodzącego
Er3 Przekaźnik światła cofania
Er4 Główny przekaźnik systemu zarządzania silnikiem
Er5 Przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji
Er6 Przekaźnik pompy paliwa
