Peugeot 3008 (2014-2016) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 3008 z lat: 2014, 2015, 2016. Peugeot 3008 (2014-2016) to kompaktowy crossover produkowany przez francuską markę Peugeot. Oto kilka informacji na temat Peugeota 3008 (2014-2016): Design: Peugeot 3008 (2014-2016) charakteryzuje się nowoczesnym i dynamicznym designem. Samochód posiada smukłe proporcje, muskularne nadwozie i […]

07/06/2023
Czas czytania: 4 minut
Peugeot 3008 (2014-2016) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 3008 z lat: 2014, 2015, 2016.

Peugeot 3008 (2014-2016) to kompaktowy crossover produkowany przez francuską markę Peugeot. Oto kilka informacji na temat Peugeota 3008 (2014-2016):

  1. Design: Peugeot 3008 (2014-2016) charakteryzuje się nowoczesnym i dynamicznym designem. Samochód posiada smukłe proporcje, muskularne nadwozie i charakterystyczne detale, takie jak agresywnie ukształtowane reflektory i atrakcyjne linie. Jest to stylowy i rozpoznawalny crossover.
  2. Wnętrze: Wnętrze Peugeota 3008 (2014-2016) oferuje przestronną kabinę i wysoką jakość wykonania. Deska rozdzielcza jest ergonomiczna, a materiały wykończeniowe są solidne. Samochód oferuje również elastyczne opcje konfiguracji wnętrza i duży bagażnik, co czyni go praktycznym dla codziennych podróży i dłuższych wyjazdów.
  3. Silniki: Peugeot 3008 (2014-2016) oferuje różne opcje silnikowe, w tym benzynowe i dieslowe. Silniki benzynowe charakteryzują się dobrą dynamiką i płynną jazdą, podczas gdy silniki dieslowe oferują ekonomiczną i oszczędną jazdę. Wybór silnika zależy od preferencji i potrzeb indywidualnego użytkownika.
  4. Wyposażenie: Peugeot 3008 (2014-2016) może być wyposażony w różne funkcje i technologie. Dostępne są takie elementy jak klimatyzacja, system multimedialny, system nawigacji satelitarnej, elektrycznie sterowane szyby i lusterka, centralny zamek, systemy bezpieczeństwa, takie jak ABS i poduszki powietrzne, oraz wiele innych.
  5. Bezpieczeństwo: Peugeot 3008 (2014-2016) został wyposażony w podstawowe systemy bezpieczeństwa, takie jak systemy kontroli trakcji i stabilizacji, ABS i poduszki powietrzne. W niektórych wersjach dostępne mogą być także dodatkowe funkcje bezpieczeństwa, takie jak systemy ostrzegawcze przed kolizją czy asystent parkowania.
  6. Jazda: Peugeot 3008 (2014-2016) oferuje komfortową i stabilną jazdę. Samochód jest wyposażony w precyzyjne układy kierownicze i zawieszenie, które zapewniają dobrą kontrolę nad pojazdem. Wysoka pozycja siedzenia i dobra widoczność sprawiają, że jazda jest przyjemna zarówno w mieście, jak i poza nim.
Zobacz także:  Peugeot RCZ (2014-2015) - schematy bezpieczników i przekaźników

Podsumowując, Peugeot 3008 (2014-2016) to stylowy i funkcjonalny crossover, który oferuje atrakcyjny design, przestronne wnętrze, różnorodne opcje silnikowe oraz nowoczesne funkcje i technologie. Jest to samochód idealny dla osób poszukujących komfortu, praktyczności i dynamiki w codziennej jeździe. Przed dokonaniem zakupu zalecamy dokładne zapoznanie się z konkretną wersją samochodu oraz przeprowadzenie testowej jazdy, aby upewnić się, że spełnia indywidualne preferencje i oczekiwania.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

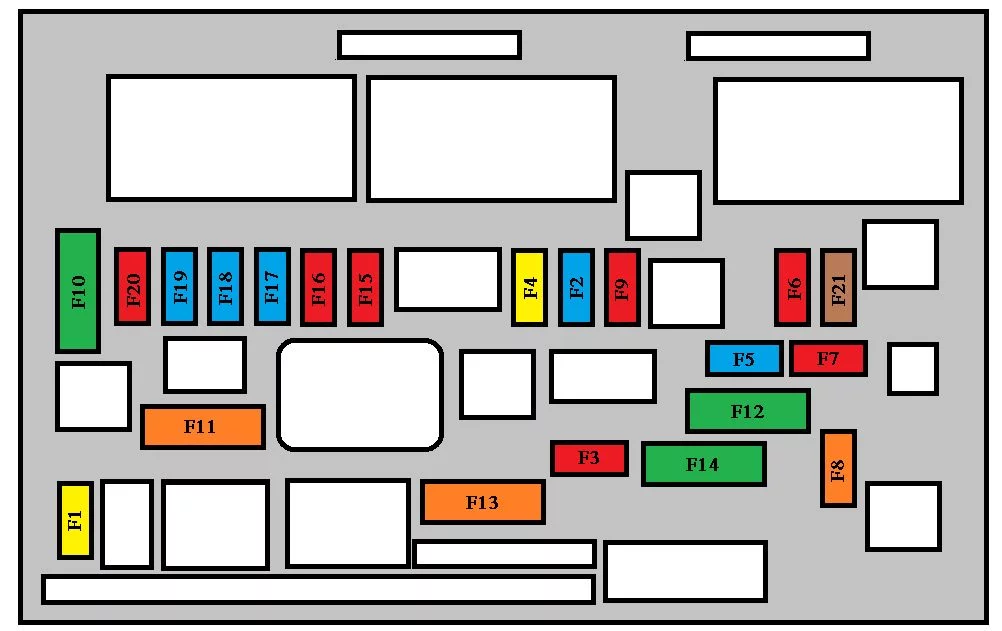

Deska rozdzielcza

Zobacz także:  Peugeot 208 (2019-2021) - schematy bezpieczników i przekaźników

Peugeot 3008 (2014-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 15 Tylna wycieraczka.
F2 Nieużywany.
F3 5 Jednostka sterująca poduszki powietrznej.
F4 10 Lusterko wsteczne elektrochromowane;

Klimatyzacja;

Jednostka przełączająca i zabezpieczająca;

Tylne multimedia.

F5 30 Elektryczne szyby przednie za pomocą jednego przycisku.
F6 30 Tylne szyby sterowane jednym dotknięciem.
F7 5 Przednie i tylne lampki sufitowe;

Lampki do czytania mapy;

Tylne lampki do czytania;

Oświetlenie osłony przeciwsłonecznej;

Oświetlenie schowka;

Oświetlenie środkowego podłokietnika;

Sterowanie przekaźnikiem 12 V bagażnika.

F8 20 Sprzęt audio;

Audio/telefon;

Zmieniarka CD;

Ekran wielofunkcyjny;

Wykrywanie niedopompowania opon;

Syrena alarmowa;

Centralka alarmowa;

Centrala telematyczna.

F9 30 Przednie gniazdo 12 V;

Zapalniczka;

Tylne gniazdo 12 V.

F10 15 Elementy sterujące przy kierownicy.
F11 15 Wyłącznik zapłonu niskiego prądu.
F12 15 Obecność przyczepy;

Czujnik deszczu i nasłonecznienia;

Zasilanie bezpieczników F32, F34. F35.

F13 5 Skrzynka bezpieczników silnika;

Sterownik poduszek powietrznych.

F14 15 Tablica przyrządów;

Ekran tablicy przyrządów;

Zasilanie bezpiecznika F33.

F15 30 Blokowanie i zakleszczenie.
F17 40 Podgrzewana tylna szyba;

Zasilanie bezpiecznika F30.

F30 5 Podgrzewane lusterka boczne.
F31 30 Gniazdo rozruchowe 12 V.
F32 5 Elektroniczna dźwignia zmiany biegów.
F33 10 Wyświetlacz przezierny;

System Bluetooth;

Klimatyzacja.

F34 5 Wyświetlacz lampki ostrzegawczej pasa bezpieczeństwa.
F35 10 Czujniki parkowania;

Autoryzacja wzmacniacza Hi-Fi.

F36 10 Sterownik skrzynki bezpieczników przyczepy;

Panel sterowania drzwi kierowcy.

F37 20 Wzmacniacz hi-fi.
F38 30 Elektryczny fotel kierowcy.
F39 20 Panoramiczna roleta do szyberdachu.

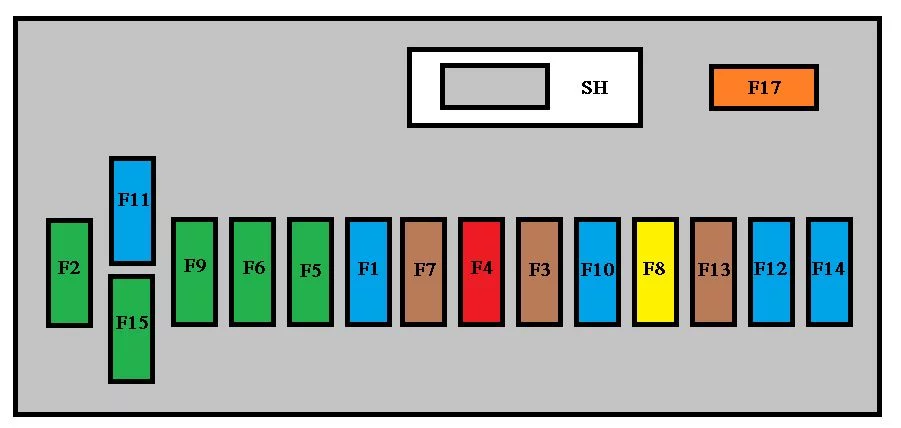

Komora silnika

Umieszczony jest w komorze silnika w pobliżu akumulatora (po lewej stronie).

Peugeot 3008 (2014-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F2 15 Klakson.
F3 10 Spryskiwacz przód/tył.
F4 10 Światła do jazdy dziennej.
F5 15 Kanister przedmuchowy;

Elektrozawory do regulacji ciśnienia turbosprężarki i wylotu turbiny (1,6 litra THP);

Podgrzewacz oparów oleju (1,6 litra THP);

Podgrzewacz oleju napędowego (1,6 litra HDI).

F6 10 Gniazdo diagnostyczne;

Reflektory kierunkowe;

Pompa filtra cząstek stałych (Diesel);

Alarm odległości;

Sterowanie regulacją lusterek.

F7 10 Sterownik wspomagania kierownicy;

Automatyczna skrzynia biegów;

Silnik regulacji wysokości reflektorów kierunkowych.

F8 20 Sterowanie rozrusznikiem.
F9 10 Przełączniki pedałów sprzęgła i hamulca.
F11 40 Wentylator klimatyzacji.
F12 30 Wycieraczki szyby przedniej wolno/szybko.
F14 30 Pompa powietrza.
F15 10 Reflektor świateł drogowych z prawej strony.
F 16 10 Lewy reflektor świateł drogowych.
F17 15 Reflektor świateł mijania z lewej strony.
F18 15 Reflektor świateł mijania z prawej strony.

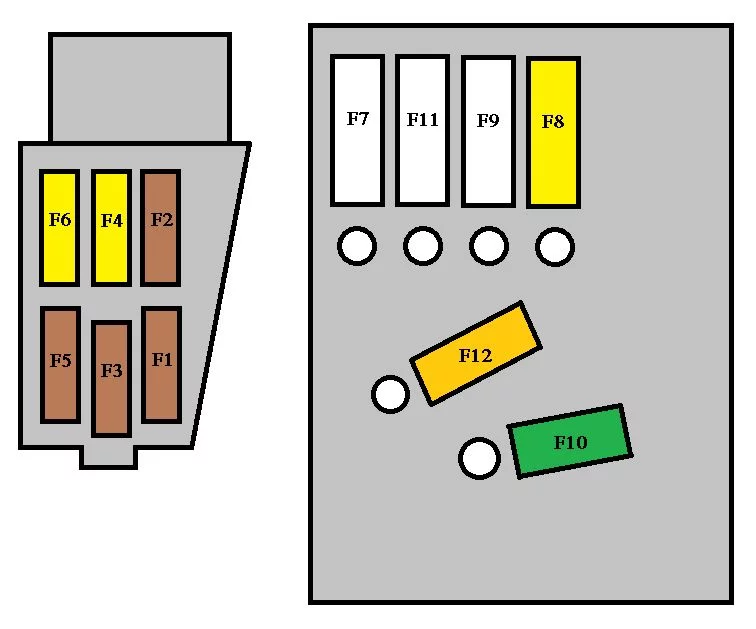

Bezpieczniki na akumulatorze

Peugeot 3008 (2014-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F2 5 Dwufunkcyjny przełącznik hamulca.
F3 5 Ładowarka akumulatora.
F4 25 Elektrozawory ABS/DSC.
F6 15 Elektroniczna/automatyczna skrzynia biegów.
