W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 306 z lat: 1994, 1995, 1996, 1997.

Peugeot 306 (1994-1997) to kompaktowy samochód produkowany przez francuską markę Peugeot. Oto kilka informacji na temat Peugeota 306 (1994-1997):

  1. Design: Peugeot 306 (1994-1997) charakteryzuje się klasycznym i atrakcyjnym designem. Samochód posiada wyraźnie zarysowane linie, harmonijne proporcje i eleganckie detale. Dostępne są różne wersje nadwozia, takie jak hatchback, sedan i kombi, co pozwala na wybór odpowiedniej opcji dla różnych preferencji i potrzeb.
  2. Wnętrze: Wnętrze Peugeota 306 (1994-1997) jest dobrze zaprojektowane i funkcjonalne. Deska rozdzielcza jest czytelna i ergonomiczna, a materiały wykończeniowe są solidne. Samochód oferuje odpowiednią przestrzeń dla kierowcy i pasażerów, zapewniając komfortową podróż.
  3. Silniki: Peugeot 306 (1994-1997) oferuje różne opcje silnikowe, w tym benzynowe i dieselowe. Silniki benzynowe charakteryzują się dobrą dynamiką i płynną jazdą, podczas gdy silniki dieselowe są ekonomiczne i oferują oszczędność paliwa. Wybór silnika zależy od preferencji i potrzeb indywidualnego użytkownika.
  4. Wyposażenie: Peugeot 306 (1994-1997) może być wyposażony w różne funkcje i wyposażenie, w zależności od wersji i pakietów. Dostępne mogą być takie elementy jak klimatyzacja, elektrycznie sterowane szyby i lusterka, centralny zamek, systemy bezpieczeństwa, takie jak ABS i poduszki powietrzne, oraz wiele innych opcji.
  5. Bezpieczeństwo: Peugeot 306 (1994-1997) został wyposażony w podstawowe systemy bezpieczeństwa, takie jak ABS i poduszki powietrzne (w niektórych wersjach). Warto pamiętać, że standardy bezpieczeństwa samochodów z tamtego okresu mogą się różnić od obecnych standardów, dlatego zaleca się zachowanie ostrożności podczas jazdy.
  6. Jazda: Peugeot 306 (1994-1997) oferuje przyjemne doświadczenie jazdy. Samochód jest zwrotny, łatwy w prowadzeniu i zapewnia komfortowe podróżowanie zarówno w mieście, jak i na dłuższych trasach. Precyzyjne układy kierownicze i zawieszenie przyczyniają się do stabilności i kontroli nad pojazdem.
Zobacz także:  Peugeot 607 (1999-2004) - schematy bezpieczników i przekaźników

Podsumowując, Peugeot 306 (1994-1997) to klasyczny i funkcjonalny kompaktowy samochód, który oferuje atrakcyjny design, komfortowe wnętrze, różnorodne opcje silnikowe i podstawowe systemy bezpieczeństwa. Jest to samochód, który cieszył się popularnością w swoim czasie i nadal może być dobrym wyborem dla osób poszukujących prostego i niezawodnego pojazdu. Przed zakupem zaleca się dokładne sprawdzenie stanu i historii konkretnego egzemplarza, aby upewnić się, że spełnia oczekiwania i jest w dobrym stanie technicznym.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

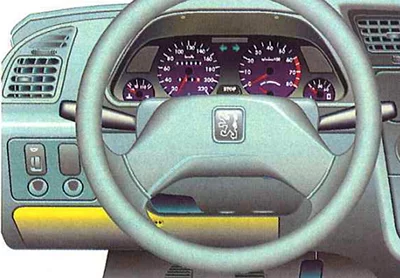

Przedział pasażerski

Znajduje się po lewej stronie kierowcy, pod tablicą rozdzielczą. Aby go otworzyć, przekręć śrubę o 1/4 obrotu.

Zobacz także:  Peugeot 807 (2002-2004) - schematy bezpieczników i przekaźników

Peugeot 306 (1994-1997) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników, 30 bezpieczników i 13 bezpieczników w zależności od wyposażenia.

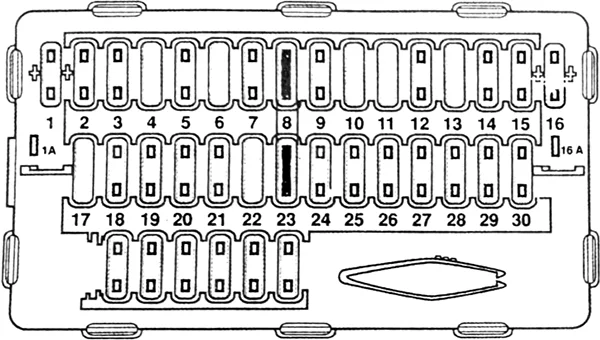

Skrzynka z 30 bezpiecznikami

Peugeot 306 (1994-1997) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Radio samochodowe w + akcesorium 10 A
1A Radio samochodowe włączone + na stałe 10 A
2 poziom oleju, deska rozdzielcza, licznik czasu oświetlenia kopuły, poziom wody, ściemnianie. 5A
3 Wolny 15A
4 przednie światła postojowe, prawe tylne światło postojowe 10 A
5 Sterowanie przekaźnikiem GMV, jednostka temperatury płynu chłodzącego, sterowanie przekaźnikiem klimatyzacji, przełącznik klimatyzacji, presostat, sterowanie przekaźnikiem odcięcia klimatyzacji 15A
6 przednie światła przeciwmgielne 10 A
7 klakson, przekaźnik sprężarki klaksonu, zasilanie jednostki temperatury wody, karbu refri 20
8 rozdzielacz 5A
9 lewe tylne światło kolby, światła na alarmie, tablica rejestracyjna 5A
10 tylna szyba 30A
11 Wolny 30A
12 światła cofania, światło ostrzegawcze hamulca postojowego, deska rozdzielcza; 10 A
13 przełącznik znak ostrzegawczy 30A
14 Wolny 30A
15 centralny zamek, plip, lampy sufitowe, synchronizacja światła sufitowego, sekwencyjny regulator szyb 30A
16 zapalniczka włączona + na stałe 20
16A zapalniczka + akcesorium 20
17 alarm, CD 15A
18 pokrętło włącznika tylnego światła przeciwmgielnego, tylny włącznik światła przeciwmgielnego 10 A
19 światła postojowe, oświetlenie deski rozdzielczej, reostat, oświetlenie instrumentów; 10 A
20 klimatyzator 30A
21 podgrzewane siedzenia 30A
22 Silnik wycieraczki TYLNEJ szyby 20
23 podgrzewany włącznik tylnej szyby, sterowany silnik chłodzenia 30A
24 wycieraczki (silnik), sterowanie wycieraczkami, wyłącznik czasowy wycieraczek, akcesoria do klimatyzacji 30A
25 pamięć radia samochodowego, zegar, wzbudzenie przekaźnika zredukowanej prędkości carb. 5A
26 Wolny 30A
27 podgrzewana szyba tylna, podgrzewane lusterka 30A
28 deska rozdzielcza, zegar cyfrowy 15A
29 podnośnik szyby przedniej, szyberdach 30A
30 czytnik map, lusterko kosmetyczne, światło schowka, alarm reflektorów, wskaźniki, lusterka elektryczne, okna sekwencyjne, światło kopuły; 15A
Zobacz także:  Peugeot 106 (1996-2003) - schematy bezpieczników i przekaźników

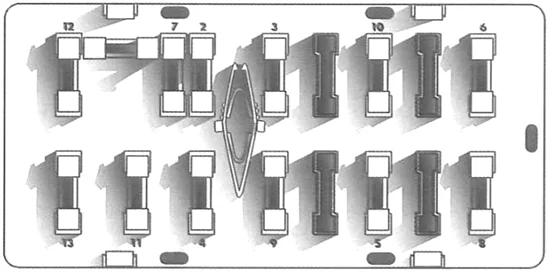

Skrzynka z 13 bezpiecznikami

Peugeot 306 (1994-1997) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 lewe tylne światło pozycyjne 25A
2 wentylator klimatyzacji 25A
3 presostat, przekaźnik odcięcia chłodzenia, sterowanie przełącznikiem klimatyzacji, recykling, sterowanie przekaźnikiem GMV, jednostka temperatury wody, przełącznik ogrzewania tylnej szyby 25A
4 silnik wycieraczki tylnej, kierunkowskazy 25A
5 podgrzewanie tylnej szyby 30A
6 znak informujący o niebezpieczeństwie 10 A
7 światła cofania; panel 10 A
8 radio samochodowe, zegar, światło kopuły, zaczep do przyczepy 20
9 silnik wycieraczek szyby przedniej, światła na alarmie, wyłącznik czasowy wycieraczek szyby przedniej, deska rozdzielcza, radio samochodowe, sterowanie wycieraczkami szyby przedniej, światło grzecznościowe, włącznik światła hamowania 30A
10 klakson 20
11 podświetlenie włącznika tylnego światła przeciwmgielnego, tylne światła przeciwmgielne 5A
12 prawe tylne światło kolby, światła na alarmie, podświetlenie tablicy przyrządów 5A
13 przednie światła magazynowe 10 A

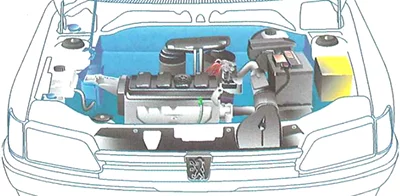

Komora silnika

Peugeot 306 (1994-1997) - schematy bezpieczników i przekaźników



  • 2 bezpieczniki 30A: grupa silnik-wentylator;
  • 1 bezpiecznik 30A: ABR (koła przeciwblokujące);
  • 1 rozdzielacz: ABR (koła przeciwblokujące)
  • Bezpiecznik 1x10A: pompa paliwa;
  • 1 Bezpiecznik 30A: Sonda lambda.
