Peugeot Pars (2001-2018) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Pars z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. Peugeot Persia i Peugeot Safir to dwa modele samochodów, które były sprzedawane na niektórych rynkach, jednak są one mniej znane na […]

07/11/2023
Czas czytania: 8 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Pars z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Peugeot Persia i Peugeot Safir to dwa modele samochodów, które były sprzedawane na niektórych rynkach, jednak są one mniej znane na międzynarodowej arenie. Oto kilka informacji na ich temat:

  1. Peugeot Persia: Peugeot Persia był sedanem klasy średniej, który był produkowany w Iranie we współpracy z lokalnym producentem Iran Khodro. Był oparty na platformie Peugeot 405 i był sprzedawany głównie na rynku irańskim. Był popularny w Iranie jako samochód rodzinny.
  2. Peugeot Safir: Peugeot Safir to inny model samochodu, który był również sprzedawany w Iranie przez Iran Khodro. Był oparty na platformie Peugeot 405, podobnie jak Peugeot Persia. Safir był wersją kombi zwiększającą przestrzeń ładunkową i elastyczność, co czyniło go praktycznym dla osób potrzebujących większej przestrzeni.

Oba te modele, Peugeot Persia i Peugeot Safir, były dostosowane do lokalnych wymagań i preferencji rynku irańskiego. Oferowały solidne podwozie i niektóre z charakterystycznych cech samochodów Peugeot, takie jak stylowy design i pewne osiągi. Ważne jest jednak zauważenie, że informacje o tych modelach mogą być ograniczone i specyficzne dla danego regionu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Znany również jako:

Peugeot Persia, Safir.

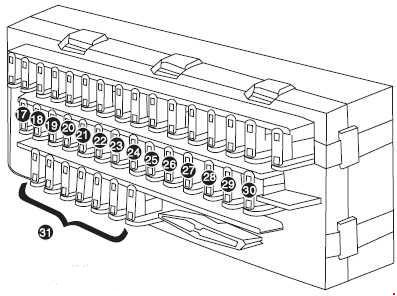

Skrzynka bezpieczników na desce rozdzielczej (typ 1)

Peugeot Pars (2001-2018) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierowcy i zawiera sześć zapasowych bezpieczników oraz specjalne imadło do wymiany bezpieczników.

Numer Ampery [A] Opis
F1 10 Zasilanie radia / odtwarzacza CD za wyłącznikiem głównym
F2 5 Przekaźnik odcięcia sprężarki – elektryczność po wyłączniku czasowym oświetlenia sufitowego – klucz ma trzy uniwersalne
F3 15 Za wyłącznikiem zasilania modulatora ABS – przekaźniki wentylatora dużej prędkości
F4 10 Mała dioda LED z tyłu po prawej stronie – Przekaźnik sygnału brzęczyka zasilanie-oświetlenie
F5 15 Wentylatory przekaźnikowe – zasilanie po włączeniu inteligentnego systemu wentylacji
F6 10 Zasilanie poduszki powietrznej
F7 20 Klakson Przekaźnik-światło przeciwmgielne-klakson
F8 Bocznik:  Wejściowe przełączniki bocznikowe
F9 10 Przednie małe światła, Tylne małe światła lewe, Tylne oświetlenie tablicy rejestracyjnej
F10 30 Podnośnik tylnej szyby – Okno włącza podświetlenie
F11 30 GŁÓWNY BEZPIECZNIK związany z przednimi światłami – światłami mijania i drogowymi – przekaźnikiem przednich/tylnych świateł przeciwmgłowych
F12 10 Światła cofania – tylna jednostka ostrzegania o przeszkodach – po przełączeniu do przodu wzmacniacze mocy – zasilanie po przełączeniu czujnika temperatury pokojowej – przełączenie zasilania po DIAG – zasilanie po przekaźniku alarmu ABS
F13 30 Brak zużycia
F14 30 Brak zużycia
F15 15 Przednie i tylne lampy sufitowe Power LED – jednostka zasilająca centralny zamek – elektrycznie składane lusterka – elektryczne stałe zegary dach – oświetlenie bagażnika – wyrzutnik przekaźnika bagażnika
F 16 20 Zapalniczka. ciągłe zasilanie po wyłączniku głównym
F17 10 Inteligentny system wentylacji zespołu stałego zasilania – radio z pamięcią
F18 10 Tylne światło przeciwmgielne
F19 10 Oświetlenie panelu – Wzmacniacz oświetlenia przedniego – Przyciski radiowe panelu jasności – System sterowania oświetleniem na kierownicy (MFC) – Oświetlenie zapalniczki – Sterowniki oświetlenia, lusterka elektryczne
F20 30 Elektryczny fotel kierowcy
F21 30 Inteligentny system wentylacji wentylatora
F22 20 Elektryczny fotel pasażera
F23 15 Brak zużycia
F24 20 Silnik wycieraczek – Dźwignia wycieraczki – Jednostka napędowa wycieraczki szyby i pompa spryskiwacza
F25 15 Forward permanentne wzmacniacze mocy – permanent power DIAG
F26 15 Lampa błyskowa – stałe przyciski radiowe panelu elektrycznego
F27 30 Ogrzewanie tylnej szyby – Ogrzewanie lusterek bocznych
F28 15 Światła hamowania – przekaźnik podnoszenia szyby przedniej – zasilanie panelu po przełączeniu kluczyków radia
F29 30 Podnośnik szyby przód – Klawisze podnośnika szyby przedniej
F30 15 Lampka do czytania mapy – Zasilanie obwodu wskaźnika kierownicy – ​​Przekaźnik mocy – Oświetlenie schowka na rękawiczki – Przekaźnik podnośnika tylnej szyby – Przekaźnik blokujący dziecko szyby tylnej szyby – Oświetlenie szyby tylnej szyby – Zespół automatycznego podnoszenia szyby – Lusterko elektryczne
F31 Zapasowe bezpieczniki
Zobacz także:  Peugeot 207 (2011-2013) - schematy bezpieczników i przekaźników

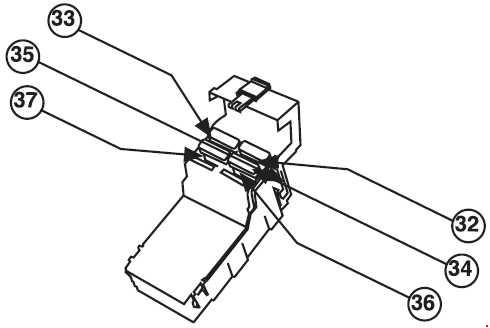

Skrzynka bezpieczników w komorze silnika (typ 1)

Peugeot Pars (2001-2018) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F32 30 Wentylator do silnika
F33 30 Wentylator do silnika
F34 30 Zapasowy bezpiecznik
F35 30 Zapasowy bezpiecznik
F36 Połączenie zwarciowe – Zasilanie skrzynki bezpieczników i wyłącznika głównego
F37 Połączenie zwarciowe – Zasilanie skrzynki bezpieczników i wyłącznika głównego

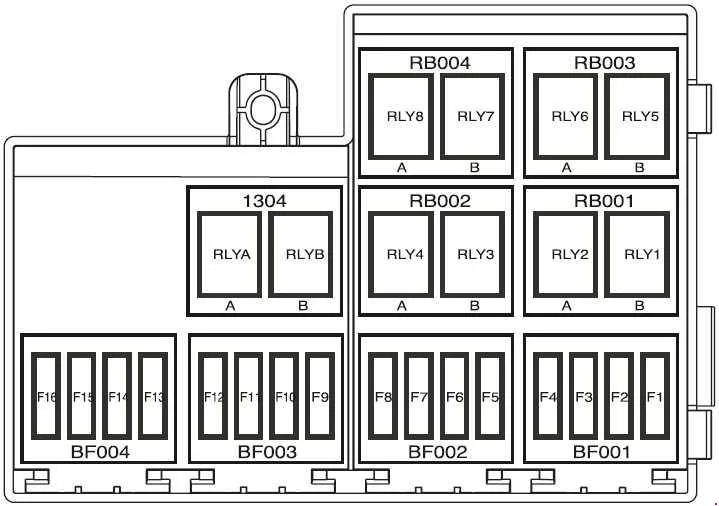

Skrzynka bezpieczników na desce rozdzielczej (typ 2)

Peugeot Pars (2001-2018) - schematy bezpieczników i przekaźników



Numer Ampery [A] Opis
F1 20 Przełącznik ciśnienia gazu chłodnicy 3 fazy AC do ECU
F2 5 Przekaźnik wentylatorów
Przekaźniki mocy cewki (sprężarka powietrza – silnik wentylatora)Skrzynka bezpieczników zasilania cewki wewnątrz silnika
Podgrzewacz szyby Wejście klucza
F3
F4
F5 5 Podświetlenie
Przycisk podgrzewacza podświetlenia
Przełącznik kierunkowskazu
Podświetlenie Przełącznik CNG
Podświetlenie radiaPodświetlane wentylatory na przednim panelu

Podświetlenie

Godziny podświetlenia

Przycisk wysuwania bagażnika

Mała lampka CEC

Lusterka Klawisze regulatora Podświetlenie

Przycisk centralnego zamka na przednim panelu

Podświetlenie

Podświetlane skróty klawiaturowe blokujące tylną szybę

F6 10 Przednie małe światło
Tylne małe światło
Płytka oświetleniowa
F7 10 Zasilanie poduszki powietrznej
F8 5 Zasilanie panelu przedniego (kroki 2,3)
Zasilanie immobilizera (kroki 2,3)
Przełącznik klimatyzacji (kroki 2,3)
Zasilanie DIAG (kroki 2,3)
Zasilanie (kroki 2,3) zasilania ECU
(kroki 2, 3) dla
modułu zasilania CEC ABS (kroki 2,3)
F9 20 Przełącznik wycieraczek o niskiej prędkości
Przełącznik wycieraczek o dużej prędkości
Pompa spryskiwacza szyby
Zasilanie przekaźnika wycieraczek
F10 5 Zasilanie CEC (kroki 1, 2)
Przełącznik zasilania do wyrzutnika bagażnika (kroki 1,2)
Tablica rozdzielcza prawego/lewego kierunkowskazu (kroki 1,2)
Godziny pracy (kroki 1,2)
Silnik elektryczny wycieraczek z przejściem przez zero (kroki 1,2)
F11 10 Tylna lampka zmiany biegów
Przełącznik podnośnika szyby po stronie kierowcy
Elektrycznie sterowane lusterka boczne
F12 10 Przełącznik hamulca elektrycznego
F13
F14 5 Oświetlenie sufitowe o stałej mocy
Deska rozdzielcza wewnętrzna lampaLampa bagażnika
Lampka do czytania mapy
F15 20 Zapalniczka
F 16 10 Radio
F17
F18 5 Tryb sterowania oświetleniem sufitowym
F19 5 Przycisk przedniego światła przeciwmgłowego
F20 15 Światła – regulacja
F21 15 Słabe oświetlenie
F22 10 Tylne światło przeciwmgłowe
F23 5 Podgrzewacz lusterek bocznych
F24 30 Nagrzewnica tylnej szyby
F25 30 Siłownik elektryczny

Boczne drzwi kierowcy Siła napędowa

Prawe przednie drzwi

Tylne drzwi

Siłownik elektryczny (po stronie kierowcy)
Siła napędowa Tylne prawe drzwi
Napęd Elektryczne drzwi wlewu paliwa
Siła napędowa Pokrywa bagażnika

F26
F27 5 Wszystkie cewki przekaźników elektrycznych wewnątrz skrzynki bezpieczników w kabinie
Przycisk klaksonu
Tablica przyrządówZasilanie z akumulatora
F28 20 Zasilanie CEC
F29 5 Centralna tablica rozdzielcza
Zasilanie bateryjne dla DIAG
CEC Zasilanie bateryjne
F30 10 Radio mocy pamięci
F31 5 Zasilanie czujnika optycznego i wstrząsowego (opcja) 1
F32 5 Zasilanie alarmu (opcja) 2
F33 40 Wentylator
F34 40 Skróty klawiaturowe z podświetleniem przedniego podnośnika szyb
nad przednią szybą
F35 40 Podnośnik tylnych szyb
Skróty klawiszowe z podświetleniem elektrycznym nad tylną szybą
F 5 Zapasowy
F 5 Zapasowy
Przekaźnik
R1 Przekaźnik wentylatora
R2 Przekaźniki mocy dla czujnika wstrząsów i czujnika ruchu (opcja) 1
R3 Przekaźnik do zarządzania energią
R4 Przekaźnik grzałki szklanej
R5 Przekaźnik wycieraczek
R6
R7 Przekaźnik podnośnika tylnej szyby
R8 Przekaźnik podnośnika przedniej szyby
R9 Przekaźnik do otwierania Bagażnika
R10 Przekaźnik do odblokowania centralnego zamka
R11 Przekaźnik do zamykania centralnego zamka

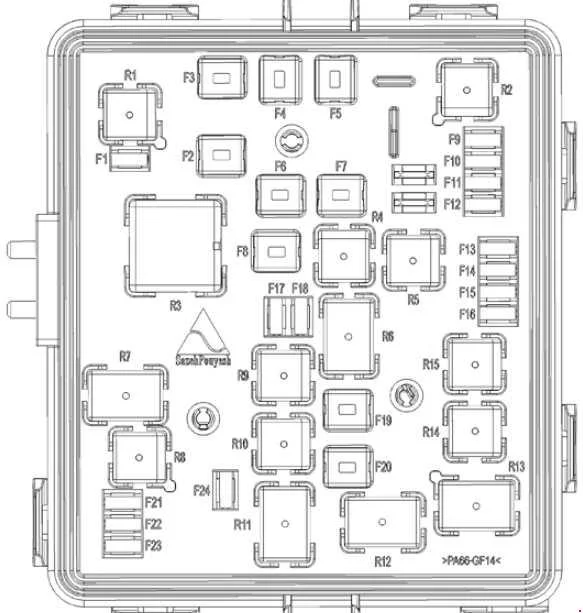

Skrzynka bezpieczników w komorze silnika (typ 2)

Peugeot Pars (2001-2018) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F1 10 Elektryczna pompa paliwowa
F2 40 ABS 1 Moc
F3 30 ABS 2 Moc
F4 50 Zasilanie bateryjne do wyłącznika zapłonu AA i CC
F5 50 Zasilanie bateryjne dla wyłącznika zapłonu kk
F6 50 Zasilanie bateryjne dla wszystkich przekaźników i bezpieczników w skrzynce bezpieczników wewnątrz deski rozdzielczej
F7 40 Zasilanie bateryjne dla wszystkich przekaźników i bezpieczników w skrzynce bezpieczników wewnątrz deski rozdzielczej i dźwigni kierunkowskazów Zasilanie wlotowe i zasilanie przekaźników do zarządzania energią i zasilania ECU
F8 40 Silnik Wtryskiwacz
Kanister Elektrozawór
Czujnik prędkości
Cewka zapłonowaCzujnik wałka rozrządu (Czujnik wałka rozrządu)
F9
F10 5 Szpulkowe przekaźniki mocy do skrzynki bezpieczników wewnątrz silnika
F11 5 Sygnał dźwiękowy zamiast alarmu (opcja)
F12 5 Alarm (opcja)
F13 15 Przednia lampa przeciwmgielna
F14 20 Klakson
F15
F 16
F17 10 Zawór gazowy nagrzewnicy
F18 10 Czujnik tlenu
F19 30 Wentylator silnika o dużej prędkości
F20 30 Wentylator silnika o niskiej prędkości
F21
F22 10 Sprzęgło sprężarki chłodnicy
F23 5 Szpulkowe przekaźniki mocy dla (sprężarki chłodnicy – ​​wentylatora silnika)
F24 20 Zasilanie bateryjne dla ECU
F 15 Zapasowy
F 20 Zapasowy
Przekaźnik
RL1 Przekaźnik pompy paliwowej
RL2
RL3 Podwójny przekaźnik
RL4 Przekaźnik przedniego światła przeciwmgłowego
RL5 Przekaźnik dla klaksonu
RL6 Przekaźnik 3 dla wentylatora silnika
RL7
RL8
RL9
RL10
RL11 Przekaźnik sprzęgła sprężarki chłodnicy
RL12 Przekaźnik 1 dla wentylatora Enqine
RL13 Przekaźnik 2 dla wentylatora Enqine
RL14
RL15

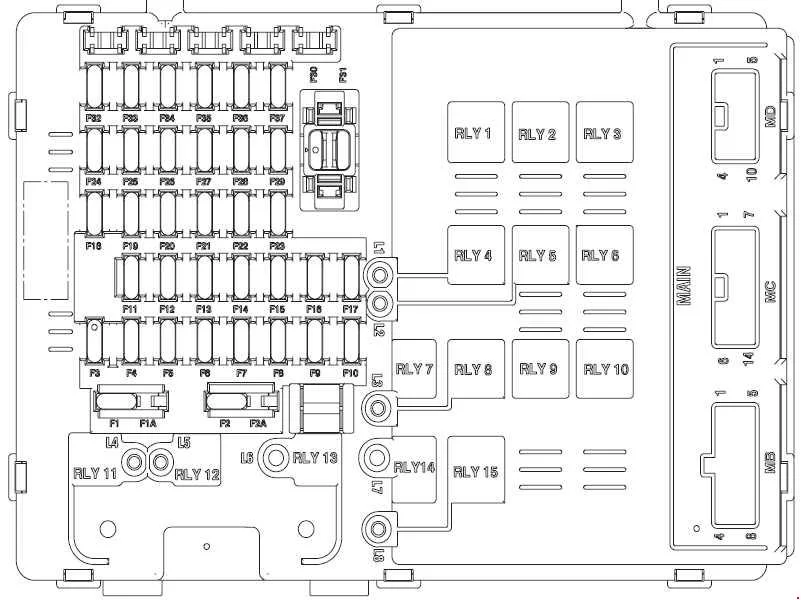

Skrzynka bezpieczników na desce rozdzielczej (typ 3)

Peugeot Pars (2001-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F21 20 Zasilanie foteli elektrycznych
F22 10 Główny wyłącznik zasilania (pozycja 2) poduszki powietrznej i układu klimatyzacji
F23 10 Główny wyłącznik zasilania (pozycja 1) zapalniczki
F24 10 Zasilanie wyłącznika głównego – pozycja 1 (motywacja przekaźnika grzałki * Radio, światło hamowania, węzeł przedni, węzeł centralny i tablica przyrządów), Motywacja przekaźnika grzałki szyby
F25 10 Stałe zasilanie radia
F26 20 Zasilanie węzła centralnego
F27 20 Zasilanie węzła centralnego
F28 30 Zasilanie węzła centralnego i motywacja przekaźnika napędowego tylnych drzwi
F29 30 Tylne okno podnoszone
F30 30 Zasilanie węzła centralnego (Przednie okno podnoszone)
F31 30 Ogrzewanie tylnej szyby
F32 30 Zasilanie wentylatora nagrzewnicy
F33 30 Zapłon silnika
F34 10 Główny wyłącznik zasilania (pozycja 2) immobilizera, złącze diagnostyczne, tablica przyrządów, czujnik ciśnienia gazu w chłodnicy, zespół silnika
F35 5 Zasilanie wyłącznika głównego (pozycja 2), Układ zapobiegający hamowaniu (ABS)
F36 10 Stałe zasilanie immobilizera, złącze diagnostyczne, tablica przyrządów
Przekaźnik
RLY1
RLY2 Siłownik elektryczny pokrywy bagażnika
RLY3 Lusterka i ogrzewanie tylnej szyby
RLY4 Przekaźnik wentylatora
RLY5 Tylne okno podnoszone (lewe)
RLY6 Tylne okno podnoszone (lewe)
RLY7 Tylne okno podnoszone (prawe)
RLY8 Tylne okno podnoszone (prawe)

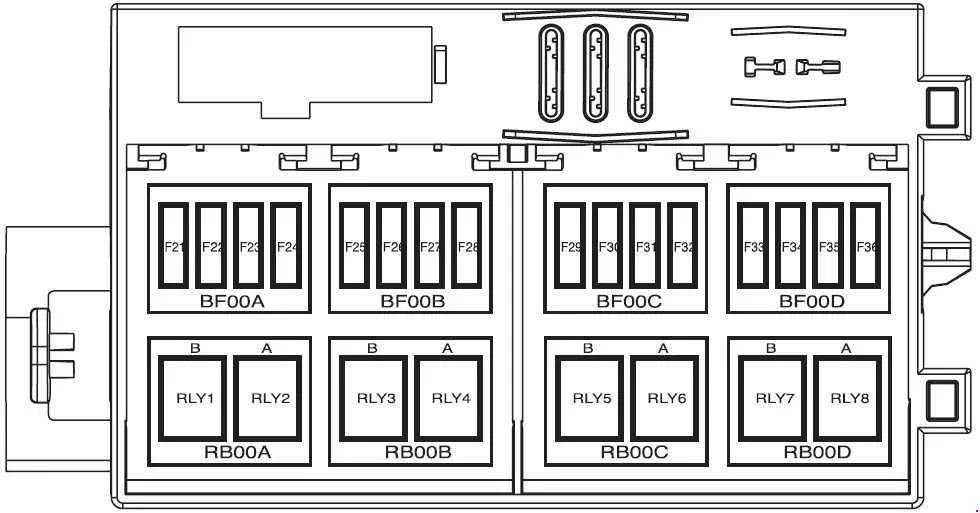

Skrzynka bezpieczników w komorze silnika (typ 3)

Peugeot Pars (2001-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 Zasilanie elektryczne wyłącznika zapłonu
2 30 Przełącznik przekaźnika świateł przeciwmgielnych/klakson
3 40 Zasilanie przyłączy elektrycznych systemów BCM Inside
4 30 Zasilanie przyłączy elektrycznych systemów BCM Inside
5 40 Wentylator (wysoka prędkość)
6 30 Wentylator (niska prędkość)
7 30 Hamulec (ABS)
8 40 Hamulec (ABS)
9 rezerwa
10 20 Zasilanie węzła przedniego
11 15 Zasilanie węzła przedniego
12 30 Wycieraczka przedniej/tylnej szyby i przekaźnik pompy spryskiwacza przedniej szyby
13 Zapasowy
14 30 Podwójne zasilanie przekaźnika
15 10 Zasilanie pompy paliwa
16 10 Dostawa agregatu silnikowego
17 Zapasowy
18 Zapasowy
19 Zapasowy
20 Zapasowy
Przekaźnik
RLYa Przełącznik przekaźnika do sterowania silnikiem
RLYb Przełącznik przekaźnika pompy paliwa
RLY1 Przełącznik przekaźnika światła przeciwmgielnego
RLY2 Przełącznik przekaźnika klaksonu
RLY3 Przełącznik przekaźnika wycieraczek szyby przedniej
RLY4 Przełącznik przekaźnika wycieraczek szyby przedniej
RLY5 Przełącznik przekaźnika wentylatora (wysoka prędkość)
RLY6 Przełącznik przekaźnika wentylatora (niska prędkość)
RLY7 Przekaźnik dla wentylatora
RLY8 Przekaźnik pompy spryskiwacza szyby przedniej

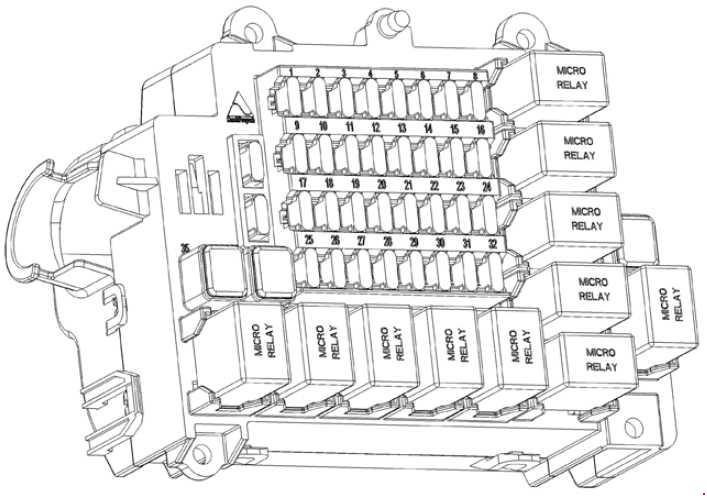

Peugeot Pars (2001-2018) - schematy bezpieczników i przekaźników
Opis Ampery [A] Numer
Radio (zasilanie po włączniku) 10 F1
Radio (bezpośrednie zasilanie z akumulatora) 10 F1A
Zapalniczka (bezpośrednie zasilanie z akumulatora) 20 F2
Zapalniczka (zasilanie po włączeniu) 20 F2A
Rezerwa 5 30 F3
Przycisk ogrzewania tylnej szyby, przełącznik stopnia 2 15 F4
Wentylator o dużej prędkości, przekaźnik nagrzewnicy, panel nagrzewnicy 15 F5
Silnik wycieraczek szyby przedniej, przekaźnik wycieraczek szyby przedniej, pompa spryskiwacza 30 F6
Lampka do czytania mapy, lampka deski rozdzielczej, lampka kontrolna, lampka lusterka elektrycznego, lampka podnośnika szyby 15 F7
Szent 40 F8
Rezerwa 8 30 F9
15
Wentylator nagrzewnicy 30 F10
Przełączniki świateł tylnych 10 F11
Rezerwa 4 10 F12
Rezerwa 3 30 F13
Przedni amper, zegar cyfrowy, światła hamowania 15 F14
Humelec ABS 10 F15
Rezerwa 6 10 F 16
Przycisk blokady drzwi 30 F17
Przednie światła ostrzegawcze amperowe, tylne światło zmiany biegów, obrotomierz, kontrolka regulacji poziomu oleju 10 F18
Timer światła dachowego, światło amperowe paliwa, światło czujnika temperatury 5 F19
Hamulec ABS 15 F20
Rezerwa 2 10 F21
Reostat (regulacja amperów i podświetlenia przycisków) 10 F22
Rezerwa 7 10 F23
Rezerwa 1 15 F24
Migacz 15 F25
Lusterka otwierają się/zamykają 10 F26
Klakson 20 F27
Podgrzewacz lusterek, przycisk podnoszenia prawej tylnej szyby 30 F28
Przełącznik lewych drzwi, podnośnik przedniej szyby 30 F29
Oświetlenie dachowe, radio, zegar cyfrowy, oświetlenie boczne drzwi, oświetlenie bagażnika, odbiornik centralnego zamka 15 F30
Skrzynka sterownicza centralnego zamka 15 F31
Rezerwa 9 5 F32
Tylne światło przeciwmgielne 10 F33
Hamulec ABS 30 F34
Przednie światło przeciwmgielne 30 F35
Podnośnik tylnej szyby 30 F36
Światła mijania, światła mijania/drogowe 30 F37

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

    Copyright ©2024 Bezpieczniki24.pl.
