Peugeot 207 (2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 207 z lat: 2006. Peugeot 207 (2006) to kompaktowy samochód produkowany przez francuską markę Peugeot. Oto kilka informacji na temat Peugeota 207 (2006): Design: Peugeot 207 (2006) charakteryzuje się dynamicznym i nowoczesnym wyglądem. Ma zaokrąglone kształty i atrakcyjne proporcje, które nadają mu […]

07/05/2023
Czas czytania: 4 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 207 z lat: 2006.

Peugeot 207 (2006) to kompaktowy samochód produkowany przez francuską markę Peugeot. Oto kilka informacji na temat Peugeota 207 (2006):

  1. Design: Peugeot 207 (2006) charakteryzuje się dynamicznym i nowoczesnym wyglądem. Ma zaokrąglone kształty i atrakcyjne proporcje, które nadają mu sportowy i przyjemny dla oka wygląd. Przednia część samochodu została zaprojektowana w charakterystycznym dla marki Peugeot stylu, a tylne lampy mają interesujący wzór.
  2. Wnętrze: Wnętrze Peugeota 207 (2006) jest ergonomiczne i praktyczne. Deska rozdzielcza jest dobrze zaprojektowana, a materiały wykończeniowe są solidne. Przestrzeń pasażerska jest odpowiednia dla kompaktowego samochodu, a fotel kierowcy i pasażera oferują wygodne siedzenia.
  3. Silniki: Peugeot 207 (2006) oferuje różne opcje silnikowe, w tym benzynowe i dieselowe. Silniki benzynowe charakteryzują się dobrą responsywnością i elastycznością, zapewniając przyjemną jazdę w różnych warunkach drogowych. Silniki dieselowe są ekonomiczne i oferują oszczędność paliwa.
  4. Wyposażenie: Wyposażenie Peugeota 207 (2006) zależy od konkretnego modelu i opcji wyposażenia. W standardzie można oczekiwać podstawowych funkcji, takich jak centralny zamek, elektryczne sterowanie szyb, klimatyzacja oraz system audio. W wyższych wersjach lub opcjach wyposażenia można znaleźć dodatkowe udogodnienia, takie jak tempomat, systemy multimedialne, skórzaną tapicerkę i wiele innych.
  5. Manewrowość i prowadzenie: Peugeot 207 (2006) oferuje dobrą manewrowość i zwrotność, co czyni go idealnym do poruszania się w mieście. Ma kompaktowe wymiary, które ułatwiają parkowanie w ciasnych miejscach. Prowadzenie samochodu jest stabilne i pewne, a układ kierowniczy jest precyzyjny.
  6. Bezpieczeństwo: Peugeot 207 (2006) został wyposażony w podstawowe systemy bezpieczeństwa, takie jak ABS, poduszki powietrzne dla kierowcy i pasażera, a także systemy kontroli trakcji i stabilizacji toru jazdy. Warto jednak pamiętać, że starsze modele mogą nie posiadać najnowszych zaawansowanych systemów bezpieczeństwa, które są dostępne w nowszych pojazdach.
Zobacz także:  Peugeot Expert III i Traveller (2021-2023) - schematy bezpieczników i przekaźników

Podsumowując, Peugeot 207 (2006) to kompaktowy samochód o atrakcycyjnym wyglądzie, funkcjonalnym wnętrzu i różnorodnych opcjach silnikowych. Jest to popularny wybór w segmencie kompaktowych samochodów, który oferuje przyjemną jazdę zarówno w mieście, jak i na dłuższych trasach. Przed zakupem zaleca się dokładne sprawdzenie stanu technicznego i historii serwisowej pojazdu, aby upewnić się, że spełnia oczekiwania i potrzeby potencjalnego nabywcy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników deski rozdzielczej

Pojazdy z kierownicą po lewej stronie: skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).

Odpiąć osłonę ciągnąc u góry, całkowicie zdjąć osłonę.

Pojazdy z kierownicą po prawej stronie: znajduje się w dolnej części deski rozdzielczej (po lewej stronie).

Otwórz pokrywę schowka, popchnij prowadnicę otwierania w lewo, aby wyjść poza pierwsze nacięcie, otwórz całkowicie pokrywę schowka, odepnij pokrywę skrzynki bezpieczników pociągając u góry, całkowicie zdejmij pokrywę.

Zobacz także:  Peugeot 308 (T7) (2009) - schematy bezpieczników i przekaźników

Peugeot 207 (2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 15 A Tylna wycieraczka.
F2 Nieużywany.
F3 5 A Jednostka sterująca poduszek powietrznych i napinaczy.
F4 10 A Włącznik pedału sprzęgła;

Gniazdo diagnostyczne;

Elektrochromatyczne lusterko wewnętrzne;

Klimatyzacja;

Czujnik kąta skrętu kierownicy;

Pompa filtra cząstek stałych (Diesel).

F5 30 A Elektryczne szyby;

Tylne szyby elektryczne;

Szyberdach.

F6 30 A Przednie szyby elektryczne;

Zasilanie składanych lusterek.

F7 5 A Lampki sufitowe przednie i tylne;

Lampki do czytania mapy;

Oświetlenie osłony przeciwsłonecznej;

Oświetlenie schowka na rękawiczki;

Zegar.

F8 20 A Sprzęt audio;

Audio/telefon;

Zmieniarka CD;

Wyświetlacz wielofunkcyjny;

Zegar;

Sterowanie na kierownicy;

Wykrywanie niedopompowania opon;

Skrzynka bezpieczników przyczepy.

F9 30 A Przednie gniazdo 12 V.
F10 15 A Syrena alarmowa;

Centralka alarmowa;

Kierunkowe reflektory.

F11 15 A Gniazdo diagnostyczne;

Wyłącznik zapłonu niskoprądowego.

F12 15 A Czujnik deszczu i jasności;

Wzmacniacz;

Skrzynka bezpieczników przyczepy;

Moduł nauki jazdy.

F13 5 A Skrzynka bezpieczników silnika;

Przekaźnik ABS;

Dźwignia zmiany biegów „2 Tronic”;

Przełącznik hamulca dwufunkcyjnego.

F14 15 A Tablica przyrządów;

Listwa świetlna ostrzegająca o zapięciu pasów bezpieczeństwa;

Regulacja reflektorów;

Klimatyzacja;

Zestaw głośnomówiący;

Sterownik wspomagania parkowania tyłem;

Poduszki powietrzne.

F15 30 A Blokowanie i zakleszczenie.
F17 40 A Odladzanie tylnej szyby i lusterek zewnętrznych.
CII Bocznik PARC.
G39 20 A Wzmacniacz hi-fi.
G40 20 A Podgrzewane fotele kierowcy i pasażera (z wyjątkiem RHD)

Komora silnika

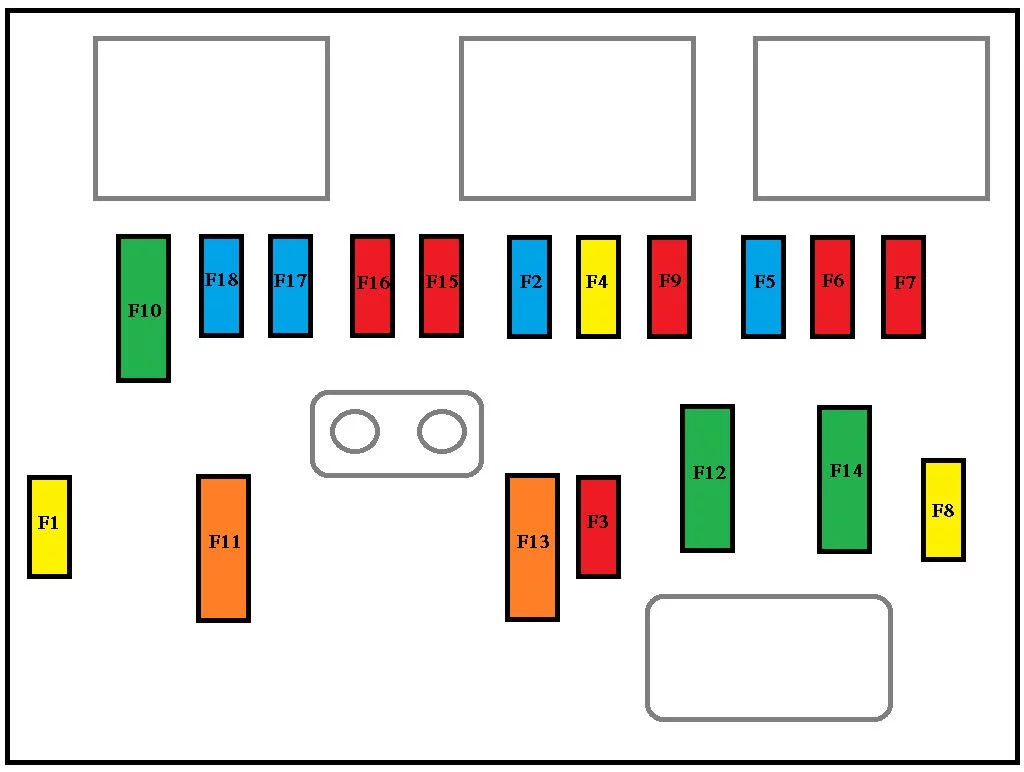

Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora (po prawej stronie).

Peugeot 207 (2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 20 A Zasilanie sterownika silnika i przekaźnika sterującego zespołu wentylatora;

Czujnik przepływu powietrza (Diesel);

Pompa wtryskowa (Diesel);

Czujnik wody w oleju napędowym (Diesel);

Elektrozawory EGR;

Ogrzewanie powietrza (Diesel).

F2 15 A Klakson.
F3 10 A Spryskiwacz z przodu i z tyłu.
F4 20 A Spryskiwacz reflektorów.
F5 15 A Pompa paliwa (benzyna).
F6 10 A Czujnik prędkości pojazdu.
F7 10 A Elektryczne wspomaganie kierownicy;

Kierunkowe reflektory;

Kierunkowy przekaźnik sterujący reflektorami;

Czujnik poziomu płynu chłodzącego silnik (Diesel);

Jednostka przełączająca i zabezpieczająca (Diesel).

F8 20 A Kontrola rozrusznika.
F9 10 A Sterownik ABS/ESP;

Włącznik pedału hamulca.

F10 30 A Siłowniki sterownika silnika (benzyna: cewki zapłonowe, elektrozawory, sondy lambda, wtryskiwacze, grzałki, termostat sterowany) (Diesel: elektrozawory, grzałki).
F11 40 A Dmuchawa klimatyzacji.
F12 30 A Wycieraczki szyby przedniej Niska/Wysoka prędkość.
F13 40 A Zasilanie interfejsu wbudowanego systemu (zapalanie dodatnie).
F14 30 A Nagrzewnica na olej napędowy (Diesel).
F15 10 A Reflektor świateł drogowych lewy.
F 16 10 A Prawy reflektor świateł drogowych.
F17 15 A Światło mijania lewe.
F18 15 A Prawy reflektor świateł mijania.
Tabela bezpieczników Maxi
MF1* 70 A Zespół wentylatora.
MF2* 20A/30A Pompa ABS/ESP.
MF3* 20A/30A Zawory elektromagnetyczne ABS/ESP.
MF4* 60 A Wbudowane zasilanie interfejsów systemów.
MF5* 60 A Wbudowane zasilanie interfejsów systemów.
MF6* Nieużywany.
MF7* 80 A Skrzynka bezpieczników w przedziale pasażerskim.
MF8* 30 A Sterownik skrzyni biegów „2 Tronic”.
MF9* 80 A Jednostka grzewcza (Diesel).
MF10* 80 A Elektryczne wspomaganie kierownicy.
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace przy bezpiecznikach maxi muszą być wykonywane przez ASO PEUGEOT
