Peugeot Boxer II (2011) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Boxer II z lat: 2011. Peugeot Boxer II to druga generacja modelu Boxer, który jest dużym samochodem dostawczym produkowanym przez markę Peugeot od 2006 roku. Boxer II kontynuuje tradycję poprzednika, oferując przestronność, funkcjonalność i niezawodność w segmencie samochodów dostawczych. Pod względem wyglądu, […]

07/09/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Boxer II z lat: 2011.

Peugeot Boxer II to druga generacja modelu Boxer, który jest dużym samochodem dostawczym produkowanym przez markę Peugeot od 2006 roku. Boxer II kontynuuje tradycję poprzednika, oferując przestronność, funkcjonalność i niezawodność w segmencie samochodów dostawczych.

Pod względem wyglądu, Peugeot Boxer II prezentuje się jako solidny i praktyczny samochód dostawczy o charakterystycznym kształcie z dużymi drzwiami ładunkowymi i szerokim nadwoziem. Projekt nadaje mu dynamiczny i profesjonalny wygląd, który jest typowy dla pojazdów komercyjnych.

Wnętrze Boxera II zaprojektowano z myślą o funkcjonalności i wygodzie kierowcy. Kabina oferuje wygodne miejsce pracy z dobrze rozmieszczonymi elementami, ergonomicznym układem deski rozdzielczej i wysoką widocznością. W zależności od wersji, dostępne są różne opcje konfiguracji wnętrza, takie jak liczba siedzeń i udogodnienia, aby dostosować samochód do indywidualnych potrzeb.

Peugeot Boxer II oferuje również dużą przestrzeń ładunkową, która jest jednym z głównych atutów tego modelu. Samochód ma dużą pojemność, która umożliwia przewóz większych towarów lub większej ilości ładunku. Dodatkowo, Boxer II może być dostępny w różnych wersjach rozmiarowych, takich jak furgonetka, minibus czy podwozie do zabudowy, co pozwala na jeszcze większą elastyczność i dopasowanie do różnych zastosowań.

Zobacz także:  Peugeot Boxer III (2015-2018) - schematy bezpieczników i przekaźników

Pod względem mechanicznym, Peugeot Boxer II oferuje różne silniki wysokoprężne, które zapewniają wystarczającą moc i moment obrotowy do przewozu ładunków. Napęd przenoszony jest na koła tylne, co zapewnia lepszą trakcję podczas jazdy z dużym obciążeniem.

Peugeot Boxer II jest również wyposażony w różne systemy bezpieczeństwa, takie jak ABS, ESP, system kontroli trakcji oraz poduszki powietrzne, które zapewniają ochronę dla kierowcy i pasażerów.

Podsumowując, Peugeot Boxer II to niezawodny, funkcjonalny i przestronny samochód dostawczy, który oferuje dużą przestrzeń ładunkową i różnorodne opcje konfiguracji. Jest to samochód stworzony z myślą o biznesie i logistyce, który spełnia potrzeby przedsiębiorców poszukujących niezawodnego i pojemnego pojazdu dostawczego.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Peugeot Rifter (2018-2022) - schematy bezpieczników i przekaźników

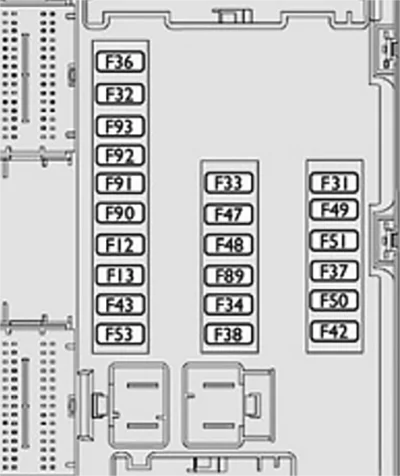

Skrzynka bezpieczników deski rozdzielczej

Peugeot Boxer II (2011) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
12 7,5 Reflektor świateł mijania z prawej strony
13 7,5 Lewy reflektor świateł mijania
31 5 Zasilanie przekaźnika
32 7,5 Oświetlenie wewnętrzne
33 20 Czujnik akumulatora
34 20 Oświetlenie wnętrza minibusa – ostrzeżenie o zagrożeniach
36 10 System audio – Gniazdo diagnostyczne – Syrena alarmowa – Programowalne sterowanie ogrzewaniem dodatkowym – Sterowanie klimatyzacją – Tachograf – Akumulator
37 7,5 Wyłącznik świateł hamowania – Trzecie światło hamowania – Tablica przyrządów
38 20 Centralny zamek
42 5 Sterownik i czujnik ABS – Czujnik ASR – Czujnik ESP – Włącznik świateł hamowania
43 20 Silnik wycieraczek szyby przedniej
47 20 Elektryczny silnik szyb kierowcy
48 20 Elektryczny silnik szyby pasażera
49 5 System audio – elementy sterujące na desce rozdzielczej
50 7,5 Zespół poduszek powietrznych i napinaczy wstępnych
51 5 Tachograf – Tempomat – Sterowanie klimatyzacją – Światła cofania – Czujnik wody w oleju napędowym
53 7,5 Panel przyrządów
89 Nieużywany
90 7,5 Reflektor świateł drogowych z lewej strony
91 7,5 Prawy reflektor świateł drogowych
92 7,5 Lewa lampa przeciwmgielna
93 7,5 Reflektor przeciwmgłowy z prawej strony
Zobacz także:  Peugeot 307 (2004) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników słupka drzwi

Peugeot Boxer II (2011) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
54 Nieużywany
55 15 Podgrzewane siedzenia
56 15 Gniazdo 12 V
57 10 Programowalne ogrzewanie dodatkowe
58 15 Odmgławianie: lewa tylna szyba
59 15 Odmgławianie: prawa tylna szyba
60 Nieużywany
61 Nieużywany
62 Nieużywany
63 10 Programowalny przełącznik dodatkowego ogrzewania
64 Nieużywany
65 30 Programowalny dodatkowy wentylator grzewczy

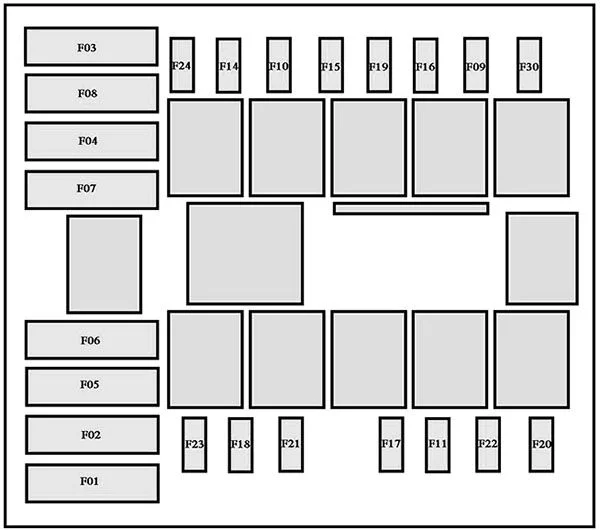

Komora silnika

Peugeot Boxer II (2011) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 Zasilanie pompy ABS
2 50 Nagrzewnica wstępna na olej napędowy
3 30 Stacyjka
4 30 Pompa spryskiwacza reflektorów
8 40 Zespół wentylatora kabiny
9 15 Tylne gniazdo 12 V
10 15 Klakson
14 15 Przednie gniazdo 12 V
15 10 Zapalniczka
20 30 Pompa płynu do spryskiwaczy
21 15 Zasilanie pompy paliwa
24 15 Dodatkowy panel dla karetki – Lusterka
30 15 Odmgławianie
