Peugeot 206 (2007-2008) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 206 z lat: 2007, 2008. Peugeot 206 (2007-2008) to kontynuacja popularnego kompaktowego samochodu francuskiej marki Peugeot. Oto kilka informacji na temat Peugeota 206 (2007-2008): Design: Peugeot 206 (2007-2008) zachowuje charakterystyczny wygląd poprzednich wersji, ale z pewnymi subtelniejszymi zmianami. Ma smukłe proporcje, zaokrąglone […]

07/05/2023
Czas czytania: 4 minut
Peugeot 206 (2007-2008) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 206 z lat: 2007, 2008.

Peugeot 206 (2007-2008) to kontynuacja popularnego kompaktowego samochodu francuskiej marki Peugeot. Oto kilka informacji na temat Peugeota 206 (2007-2008):

  1. Design: Peugeot 206 (2007-2008) zachowuje charakterystyczny wygląd poprzednich wersji, ale z pewnymi subtelniejszymi zmianami. Ma smukłe proporcje, zaokrąglone kształty i nowoczesne linie, które nadają mu atrakcyjny i nowoczesny wygląd. W tej wersji zaktualizowano przedni grill oraz reflektory, co wpłynęło na odświeżenie stylistyki.
  2. Wnętrze: Wnętrze Peugeota 206 (2007-2008) jest praktyczne i oferuje komfortową przestrzeń dla kierowcy i pasażerów. Deska rozdzielcza jest ergonomicznie zaprojektowana, z dobrze rozmieszczonymi elementami sterującymi. Materiały wykończeniowe są solidne, a jakość wykonania jest na zadowalającym poziomie jak na ten segment.
  3. Silniki: Peugeot 206 (2007-2008) oferuje różne opcje silnikowe, w tym benzynowe i dieselowe. Silniki te charakteryzują się ekonomicznym zużyciem paliwa oraz wystarczającą mocą do codziennej jazdy. Wersje z silnikami benzynowymi są szczególnie popularne ze względu na swoją responsywność i płynną pracę.
  4. Wyposażenie: Wyposażenie Peugeota 206 (2007-2008) zależy od konkretnej wersji i opcji wyposażenia. W standardzie można oczekiwać podstawowych funkcji, takich jak centralny zamek, elektryczne sterowanie szyb, klimatyzacja oraz system audio. W niektórych wersjach lub opcjach wyposażenia można znaleźć dodatkowe funkcje, takie jak tempomat, systemy multimedialne czy skórzaną tapicerkę.
  5. Manewrowość i prowadzenie: Peugeot 206 (2007-2008) jest kompaktowym samochodem, który oferuje dobrą manewrowość i zwrotność, co czyni go idealnym do jazdy miejskiej. Ma stabilne prowadzenie i dobrze wyważone zawieszenie, które zapewniają komfort jazdy zarówno na krótkich, jak i dłuższych trasach.
  6. Bezpieczeństwo: Peugeot 206 (2007-2008) został wyposażony w podstawowe systemy bezpieczeństwa, takie jak ABS, poduszki powietrzne dla kierowcy i pasażera oraz systemy kontroli trakcji. Warto jednak pamiętać, że starsze modele mogą nie posiadać najnowszych zaawansowanych systemów bezpieczeństwa dostępnych w nowszych samochodach.
Zobacz także:  Peugeot Boxer III (2015-2018) - schematy bezpieczników i przekaźników

Podsumowując, Peugeot 206 (2007-2008) to kompaktowy samochód o atrakcyjnym designie, praktycznym wnętrzu, różnorodnych opcjach silnikowych i dobrze zbalansowanym prowadzeniu. Jest to popularny wybór w segmencie kompaktowych samochodów i nadal cieszy się uznaniem zarówno wśród kierowców, jak i fanów marki Peugeot. Przed zakupem zaleca się dokładne sprawdzenie stanu technicznego i historii serwisowej pojazdu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Peugeot Pars (2001-2018) - schematy bezpieczników i przekaźników

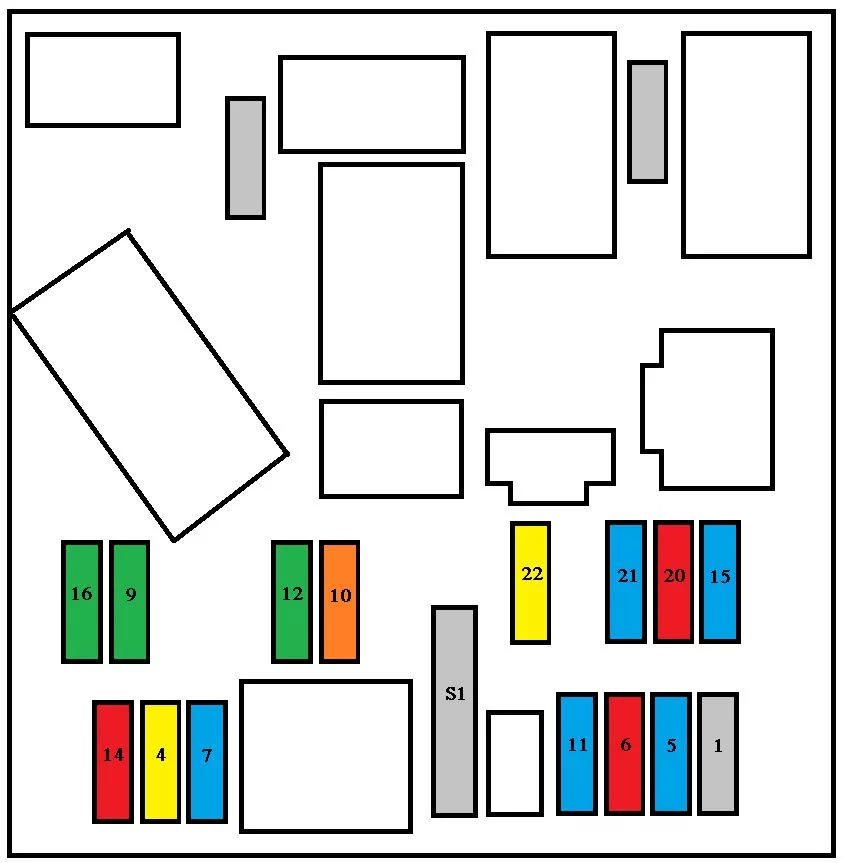

Skrzynka bezpieczników deski rozdzielczej

Znajduje się pod deską rozdzielczą (po stronie kierowcy) za panelem.

Odkręć zatrzask o ćwierć obrotu za pomocą monety, a następnie zdejmij pokrywę, aby uzyskać dostęp do bezpieczników.

Peugeot 206 (2007-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 A Syrena alarmowa
4 20 A Wyświetlacz wielofunkcyjny;

Oświetlenie bagażnika;

Sprzęt audio –

Elementy sterujące na kierownicy –

Przyczepa

5 15 A Diagnostyka automatycznej skrzyni biegów
6 10 A Poziom płynu chłodzącego;

Automatyczna skrzynia biegów;

Sprzęt audio;

Czujnik kąta skrętu kierownicy (ESP).

7 15 A Akcesorium do nauki jazdy;

Alarm.

9 30 A Tylne elektryczne szyby
10 40 A Odmgławianie tylnej szyby i lusterek
11 15 A Wycieraczka tylnej szyby
12 30 A Elektryczne szyby przednie;

Szyberdach.

14 10 A Skrzynka bezpieczników silnika;

Poduszki powietrzne;

Elementy sterujące na kierownicy;

Czujnik deszczu.

15 15 A Tablica przyrządów;

Wyświetlacz wielofunkcyjny;

Klimatyzacja;

Sprzęt audio.

16 30 A Elementy sterujące blokowaniem/odblokowywaniem drzwi, maski i bagażnika;

Elementy sterujące blokowaniem zamków.

20 10 A Prawe światło hamowania
21 15 A Lewe światło hamowania;

Trzecie światło hamowania.

22 20 A Przednie oświetlenie sufitowe;

Czytnik map;

Oświetlenie schowka na rękawiczki;

Zapalniczka.

S1 Bocznica Bocznik PARC

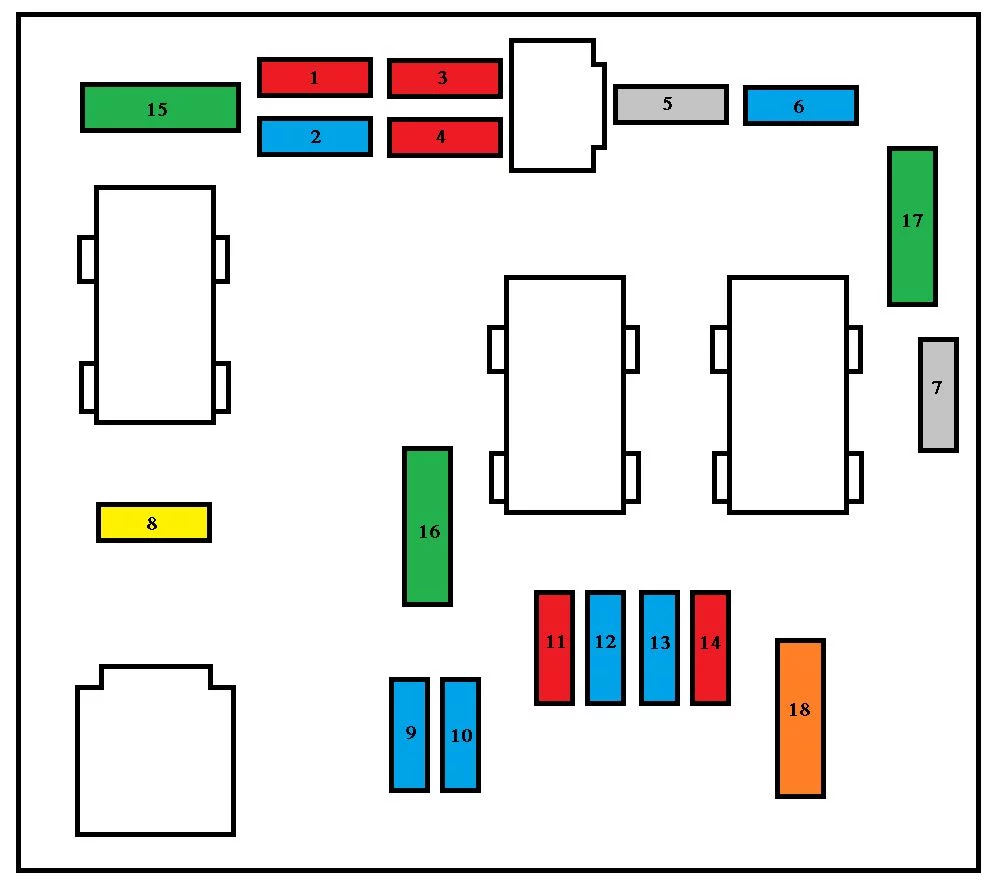

Komora silnika

Aby uzyskać dostęp do skrzynki w komorze silnika (obok akumulatora), odepnij pokrywę.

Peugeot 206 (2007-2008) - schematy bezpieczników i przekaźników

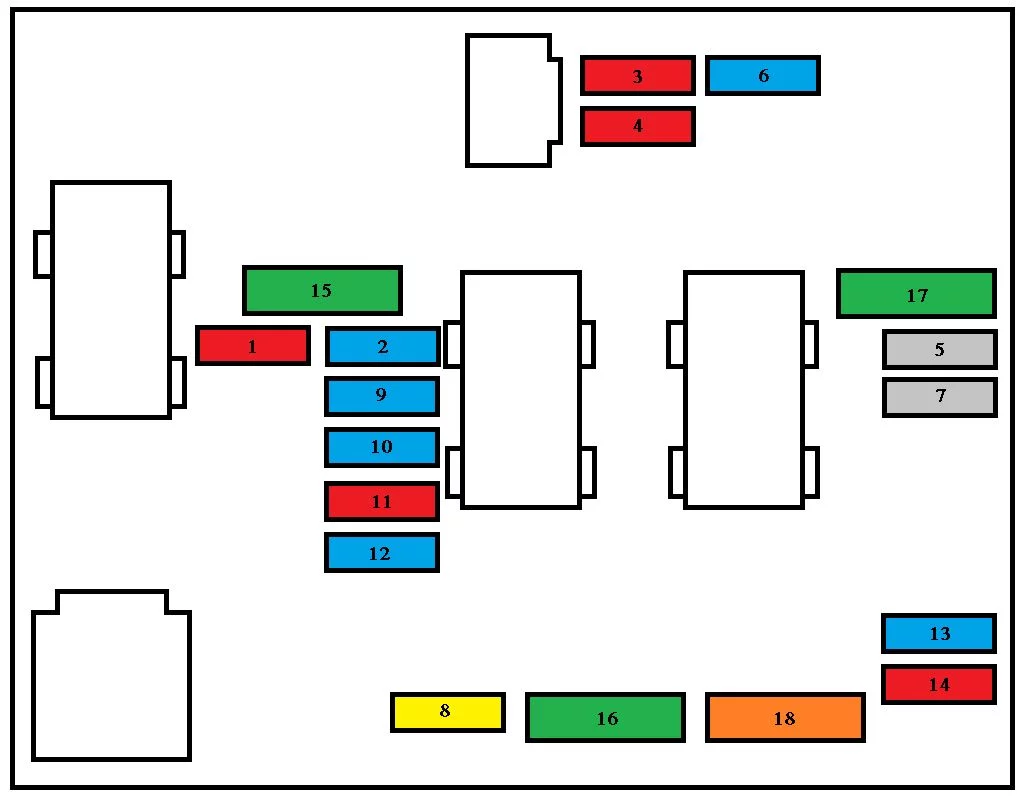

LUB
Peugeot 206 (2007-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Jednostka podgrzewania wstępnego (diesel);

Czujnik wody w oleju napędowym;

Przełącznik świateł cofania;

Czujnik prędkości;

Czujnik przepływu powietrza (diesel).

2 15 A Elektrozawór kanistra;

Pompa paliwa.

3 10 A Sterownik silnika ABS/ESP;

Włącznik hamulca ESP.

4 10 A Sterownik automatycznej skrzyni biegów;

Sterownik silnika.

5 Nieużywany
6 15 A Przednie światła przeciwmgielne
7 Nieużywany
8 20 A Przekaźnik zespołu wentylatora;

Jednostka sterująca silnika;

Pompa wtryskowa oleju napędowego;

Regulator wysokiego ciśnienia oleju napędowego;

Elektrozawór sterowania silnikiem.

9 15 A Światło mijania lewe
10 15 A Prawe światło mijania
11 10 A Lewa wiązka główna
12 15 A Prawa wiązka główna
13 15 A klakson
14 10 A Pompy spryskiwaczy przedniej i tylnej szyby
15 30 A Grzałka obudowy przepustnicy;

Pompa wtryskowa Diesel;

Czujnik tlenu;

Sterownik silnika;

Czujnik przepływu powietrza;

Cewka zapłonowa;

Elektrozawór sterowania silnikiem;

Grzałka Diesel;

Wtryskiwacze.

16 30 A Przekaźnik pompy powietrza
17 30 A Wycieraczka szyby przedniej o dużej i niskiej prędkości
18 40 A Wentylator klimatyzacji
bezpieczniki maxi:
1* 20 A Zespół wentylatora
2* 60 A ABS/ESP
3* 30 A ABS/ESP
4* 70 A Zasilanie interfejsu wbudowanych systemów
5* 70 A Zasilanie interfejsu wbudowanych systemów
6* Nieużywany
7* 30 A Zasilanie wyłącznika zapłonu
8* 20 A Wzmacniacz dźwięku
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace w tym zakresie muszą być wykonane przez ASO PEUGEOT.
