Peugeot 207 (2007) – schematy bezpieczników i przekaźników

Rocznik 2007
Zaktualizowano 5.07.2023
Peugeot 207 (2007) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 207 z lat: 2007.

Peugeot 207 (2007) to kompaktowy samochód produkowany przez francuską markę Peugeot. Oto kilka informacji na temat Peugeota 207 (2007):

  1. Design: Peugeot 207 (2007) ma atrakcyjny i nowoczesny wygląd. Charakteryzuje go smukły kształt, dynamiczne linie i proporcje, które nadają mu sportowego charakteru. Przednia część samochodu jest zaprojektowana w charakterystycznym dla marki Peugeot stylu, a tylne lampy mają interesujący wzór.
  2. Wnętrze: Wnętrze Peugeota 207 (2007) jest ergonomiczne, dobrze zaprojektowane i oferuje komfortową przestrzeń dla kierowcy i pasażerów. Materiały wykończeniowe są solidne, a deska rozdzielcza jest intuicyjna w obsłudze. Przestronność wnętrza jest odpowiednia dla kompaktowego samochodu.
  3. Silniki: Peugeot 207 (2007) oferuje różne opcje silnikowe, w tym benzynowe i dieselowe. Silniki benzynowe charakteryzują się dobrym osiągiem i elastycznością, zapewniając przyjemną jazdę. Silniki dieselowe są ekonomiczne i oferują oszczędność paliwa.
  4. Wyposażenie: Wyposażenie Peugeota 207 (2007) zależy od wybranej wersji i opcji. Standardowe wyposażenie może obejmować m.in. centralny zamek, elektrycznie sterowane szyby, klimatyzację oraz system audio. W wyższych wersjach lub opcjach wyposażenia można znaleźć dodatkowe funkcje, takie jak tempomat, systemy multimedialne, skórzaną tapicerkę i wiele innych.
  5. Manewrowość i prowadzenie: Peugeot 207 (2007) oferuje dobrą manewrowość i zwrotność, co czyni go odpowiednim do jazdy miejskiej. Dzięki kompaktowym wymiarom samochód jest łatwy do parkowania i poruszania się po zatłoczonych ulicach. Prowadzenie jest stabilne, a układ kierowniczy precyzyjny.
  6. Bezpieczeństwo: Peugeot 207 (2007) został wyposażony w podstawowe systemy bezpieczeństwa, takie jak ABS, poduszki powietrzne dla kierowcy i pasażera, a także systemy kontroli trakcji i stabilizacji toru jazdy. Starsze modele mogą nie posiadać najnowszych zaawansowanych systemów bezpieczeństwa dostępnych w nowszych pojazdach.

Podsumowując, Peugeot 207 (2007) to kompaktowy samochód o atrakcyjnym wyglądzie, funkcjonalnym wnętrzu i różnorodnych opcjach silnikowych. Jest to popularny wybórw segmencie kompaktowych samochodów, który oferuje przyjemną jazdę, zwrotność i odpowiednią przestrzeń. Przed zakupem zaleca się dokładne sprawdzenie stanu technicznego i historii serwisowej pojazdu, aby upewnić się, że spełnia indywidualne oczekiwania i potrzeby.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników deski rozdzielczej

Pojazdy z kierownicą po lewej stronie: skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).

Odpiąć osłonę ciągnąc u góry, całkowicie zdjąć osłonę.

Pojazdy z kierownicą po prawej stronie: znajduje się w dolnej części deski rozdzielczej (po lewej stronie).

Otwórz pokrywę schowka, popchnij prowadnicę otwierania w lewo, aby wyjść poza pierwsze nacięcie, otwórz całkowicie pokrywę schowka, odepnij pokrywę skrzynki bezpieczników pociągając u góry, całkowicie zdejmij pokrywę.

Peugeot 207 (2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 15 A Tylna wycieraczka.
F2 – Nieużywany.
F3 5 A Jednostka sterująca poduszek powietrznych i napinaczy.
F4 10 A Włącznik pedału sprzęgła;

Gniazdo diagnostyczne;

Elektrochromatyczne lusterko wewnętrzne;

Klimatyzacja;

Czujnik kąta skrętu kierownicy;

Pompa filtra cząstek stałych (Diesel).
F5 30 A Elektryczne szyby;

Tylne szyby elektryczne;

Szyberdach.
F6 30 A Przednie szyby elektryczne;

Zasilanie składanych lusterek.
F7 5 A Lampki sufitowe przednie i tylne;

Lampki do czytania mapy;

Oświetlenie osłony przeciwsłonecznej;

Oświetlenie schowka na rękawiczki;

Zegar.
F8 20 A Sprzęt audio;

Audio/telefon;

Zmieniarka CD;

Wyświetlacz wielofunkcyjny;

Zegar;

Sterowanie na kierownicy;

Wykrywanie niedopompowania opon;

Skrzynka bezpieczników przyczepy.
F9 30 A Przednie gniazdo 12 V.
F10 15 A Syrena alarmowa;

Centralka alarmowa;

Kierunkowe reflektory.
F11 15 A Gniazdo diagnostyczne;

Wyłącznik zapłonu niskoprądowego.
F12 15 A Czujnik deszczu i jasności;

Wzmacniacz;

Skrzynka bezpieczników przyczepy;

Moduł nauki jazdy.
F13 5 A Skrzynka bezpieczników silnika;

Przekaźnik ABS;

Dźwignia zmiany biegów „2 Tronic”;

Przełącznik hamulca dwufunkcyjnego.
F14 15 A Tablica przyrządów;

Listwa świetlna ostrzegająca o zapięciu pasów bezpieczeństwa;

Regulacja reflektorów;

Klimatyzacja;

Zestaw głośnomówiący;

Sterownik wspomagania parkowania tyłem;

Poduszki powietrzne.
F15 30 A Blokowanie i zakleszczenie.
F17 40 A Odladzanie tylnej szyby i lusterek zewnętrznych.
CII – Bocznik PARC.
G39 20 A Wzmacniacz hi-fi.
G40 20 A Podgrzewane fotele kierowcy i pasażera (z wyjątkiem RHD)

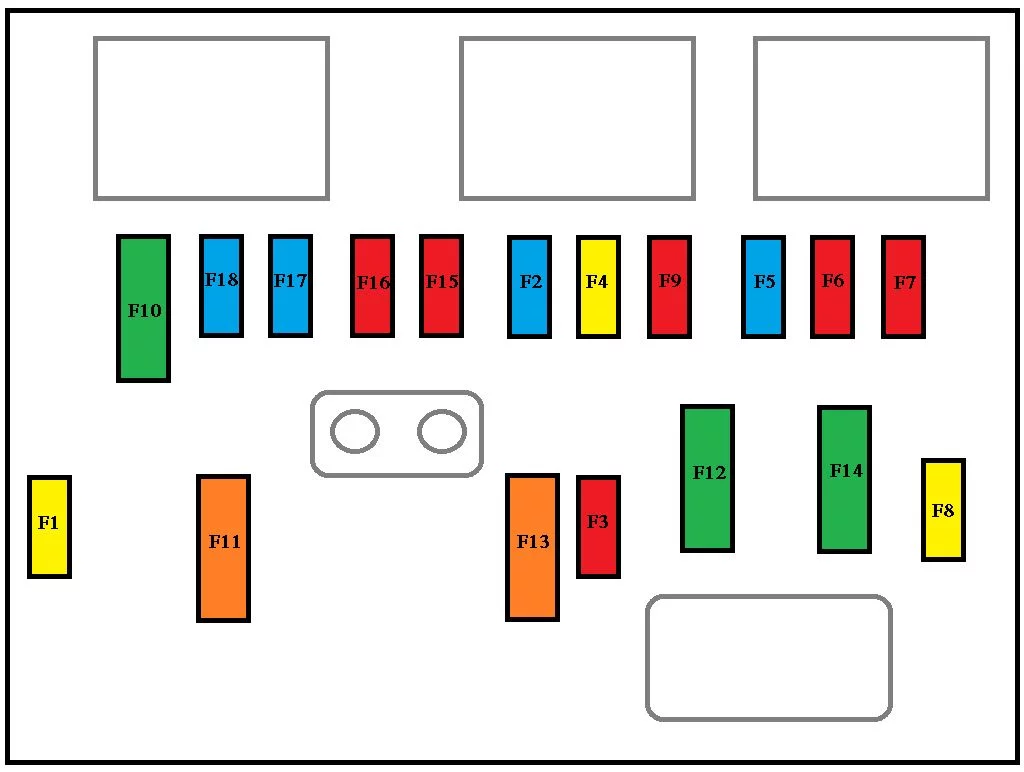

Komora silnika

Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora (po prawej stronie).

Peugeot 207 (2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 20 A Zasilanie sterownika silnika i przekaźnika sterującego zespołu wentylatorów;

Elektrozawory rozrządu i kanistra (1.6 I 16V THP);

Czujnik przepływu powietrza (Diesel);

Pompa wtryskowa (Diesel);

Czujnik wody w oleju napędowym (Diesel);

Elektrozawory EGR, ogrzewanie powietrza (Diesel) ).
F2 15 A Klakson.
F3 10 A Spryskiwacz z przodu i z tyłu.
F4 20 A Spryskiwacz reflektorów.
F5 15 A Pompa paliwa (benzyna);

Elektrozawory Turbo (1,6 I 16V THP).
F6 10 A Czujnik prędkości pojazdu;

Automatyczna skrzynia biegów.
F7 10 A Elektryczne wspomaganie kierownicy;

Kierunkowe reflektory;

Kierunkowy przekaźnik sterujący reflektorami;

Jednostka przełączająca i zabezpieczająca (Diesel).
F8 20 A Kontrola rozrusznika.
F9 10 A Sterownik ABS/ESP;

Włącznik pedału hamulca.
F10 30 A Siłowniki sterownika silnika (benzyna: cewki zapłonowe, elektrozawory, sondy lambda, wtryskiwacze, grzałki, termostat sterowany) (Diesel: elektrozawory, grzałki).
F11 40 A Dmuchawa klimatyzacji.
F12 30 A Wycieraczki szyby przedniej Niska/Wysoka prędkość.
F13 40 A Zasilanie interfejsu wbudowanego systemu (zapalanie dodatnie).
F14 30 A Nagrzewnica na olej napędowy (Diesel).
F15 10 A Reflektor świateł drogowych lewy.
F 16 10 A Prawy reflektor świateł drogowych.
F17 15 A Światło mijania lewe.
F18 15 A Prawy reflektor świateł mijania.
Tabela bezpieczników Maxi
(Ramka 1) MF1* 70 A Zespół wentylatora.
(Ramka 1) MF2* 20A/30A Pompa ABS/ESP.
(Ramka 1) MF3* 20A/30A Zawory elektromagnetyczne ABS/ESP.
(Ramka 1) MF4* 60 A Wbudowane zasilanie interfejsów systemów.
(Ramka 1) MF5* 60 A Wbudowane zasilanie interfejsów systemów.
(Ramka 1) MF6* 30 A Dodatkowy zespół wentylatora (1,6 I 16V THP).
(Ramka 1) MF7* 80 A Skrzynka bezpieczników w przedziale pasażerskim.
(Ramka 1) MF8* 30 A Sterownik skrzyni biegów „2 Tronic”.
(Ramka 2) MF9* 80 A Jednostka grzewcza (Diesel).
(Ramka 2) MF10* 80 A Elektryczne wspomaganie kierownicy.
(Ramka 2) MF11* 40 A Silnik elektryczny Valvetronic (1,6 I 16V THP).
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace przy bezpiecznikach maxi muszą być wykonane przez ASO PEUGEOT.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
