Peugeot 206 (2004-2006) – schematy bezpieczników i przekaźników

Rocznik 2004-2006
Zaktualizowano 5.07.2023
Peugeot 206 (2004-2006) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 206 z lat: 2004, 2005, 2006.

Peugeot 206 (2004-2006) to kontynuacja popularnego modelu kompaktowego samochodu francuskiej marki Peugeot. Oto kilka informacji na temat Peugeota 206 (2004-2006):

  1. Design: Peugeot 206 (2004-2006) zachowuje charakterystyczny i atrakcyjny design poprzednich wersji. Posiada dynamiczne linie i zaokrąglone kształty, które nadają mu nowoczesny i stylowy wygląd. W tym okresie Peugeot przeprojektował przedni pas, co nadało mu bardziej wyrazistą i atrakcyjną sylwetkę.
  2. Wnętrze: Wnętrze Peugeota 206 (2004-2006) jest praktyczne i ergonomiczne. Cockpit został zaprojektowany tak, aby kierowca miał łatwy dostęp do wszystkich niezbędnych funkcji. Materiały użyte do wykończenia są solidne, a jakość wykonania jest na dobrym poziomie jak na ten segment.
  3. Silniki: Wersje Peugeota 206 z lat 2004-2006 oferują różne opcje silnikowe, zarówno benzynowe, jak i diesel. Silniki te są ekonomiczne i oferują dobrą wydajność w zależności od wybranej wersji. Oczywiście, warto dokładnie przeanalizować opcje silnikowe, aby wybrać tę, która najlepiej odpowiada indywidualnym preferencjom i potrzebom.
  4. Wyposażenie: W zależności od wersji wyposażeniowej, Peugeot 206 (2004-2006) może oferować różnorodne funkcje i technologie. Standardowe wyposażenie może obejmować klimatyzację, system audio, elektrycznie sterowane szyby i lusterka boczne, a także centralny zamek. W wyższych wersjach lub opcjach wyposażenia można znaleźć dodatkowe udogodnienia, takie jak tempomat, skórzaną tapicerkę, systemy multimedialne i inne.
  5. Manewrowość i prowadzenie: Peugeot 206 (2004-2006) jest kompaktowym samochodem, który oferuje dobrą manewrowość i zwrotność. Jest idealny do poruszania się w mieście i parkowania w ciasnych miejscach. Jego układ kierowniczy i zawieszenie zapewniają przyjemne prowadzenie i stabilność na drodze.
  6. Bezpieczeństwo: Peugeot 206 (2004-2006) został wyposażony w podstawowe systemy bezpieczeństwa, takie jak ABS, poduszki powietrzne i systemy kontroli trakcji. Warto jednak pamiętać, że starsze modele mogą nie mieć najnowszych technologii bezpieczeństwa, które są dostępne w nowszych samochodach.

Podsumowując, Peugeot 206 (2004-2006) to kompaktowy samochód, który oferuje atrakcyjny design, funkcjonalne wnętrze, różnorodne opcje silnikowe i przyjemne prowadzenie. Jest to popularny wybór w segmencie kompaktowych samochodów i nadal cieszy się uznaniem zarówno wśród kierowców, jak i entuzjastów marki Peugeot. Przed zakupem warto jednak dokładnie zbadać stan techniczny, historię serwisową i ewentualne ulepszenia wykonane w ciągu lat.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

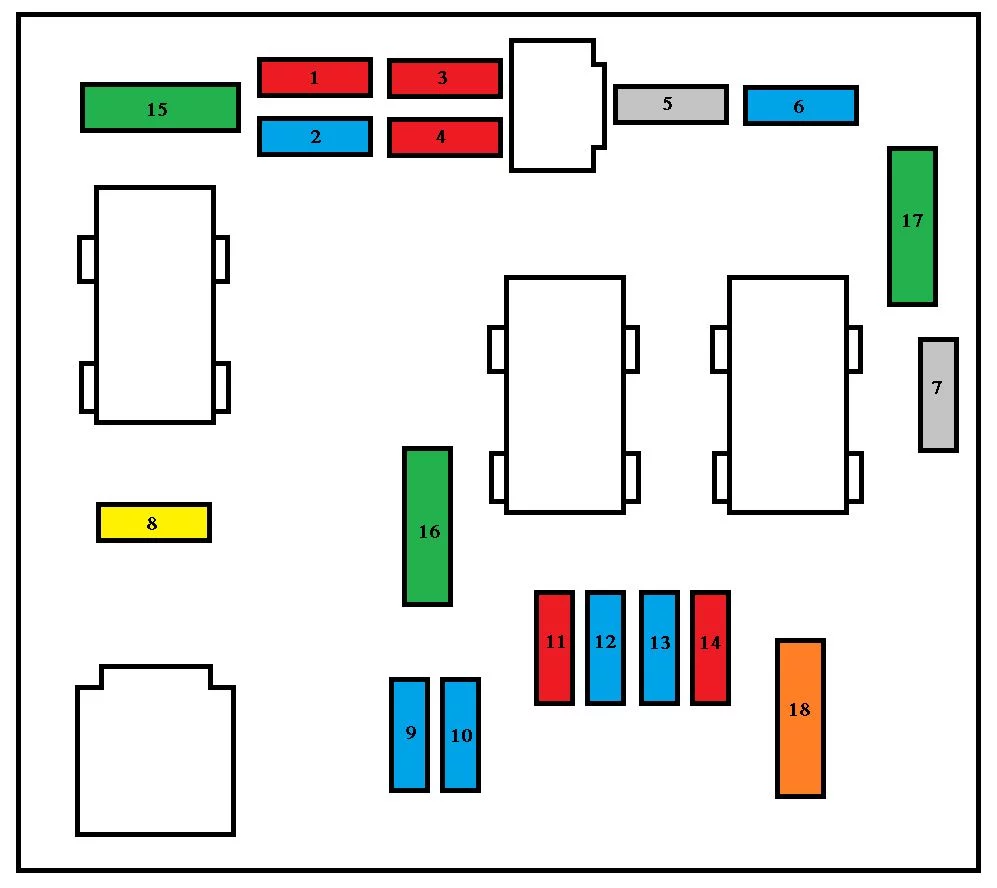

Komora silnika

Aby uzyskać dostęp do skrzynki w komorze silnika (obok akumulatora), odepnij pokrywę.

Peugeot 206 (2004-2006) - schematy bezpieczników i przekaźników

LUB

Numer Ampery [A] Opis
1 10 A Jednostka podgrzewania wstępnego (diesel);

Czujnik wody w oleju napędowym;

Przełącznik świateł cofania;

Czujnik prędkości;

Czujnik przepływu powietrza (diesel).
2 15 A Elektrozawór kanistra;

Pompa paliwa.
3 10 A Sterownik silnika ABS/ESP;

Włącznik hamulca ESP.
4 10 A Sterownik automatycznej skrzyni biegów;

Sterownik silnika.
5 – Nieużywany
6 15 A Przednie światła przeciwmgielne
7 20 A Nieużywany
8 20 A Przekaźnik zespołu wentylatora;

Jednostka sterująca silnika;

Pompa wtryskowa oleju napędowego;

Regulator wysokiego ciśnienia oleju napędowego;

Elektrozawór sterowania silnikiem.
9 15 A Światło mijania lewe
10 15 A Prawe światło mijania
11 10 A Lewa wiązka główna
12 15 A Prawa wiązka główna
13 15 A Klakson
14 10 A Pompy spryskiwaczy przedniej i tylnej szyby
15 30 A Grzałka obudowy przepustnicy;

Pompa wtrysku oleju napędowego;

Czujnik tlenu;

Sterownik silnika;

Czujnik przepływu powietrza;

Cewka zapłonowa;

Elektrozawór sterowania silnikiem;

Grzałka oleju napędowego;

Wtryskiwacze;

Elektrozawór zmiennych faz rozrządu silnika (206 GTi 180);

Elektrozawór dolotowy zmiennego powietrza silnika ( 206 GTi 180).
16 30 A Przekaźnik pompy powietrza
17 30 A Wycieraczka szyby przedniej o dużej i niskiej prędkości
18 40 A Wentylator klimatyzacji
bezpieczniki maxi:
1* 20 A Zespół wentylatora
2* 60 A ABS/ESP
3* 30 A ABS/ESP
4* 70 A Zasilanie interfejsu wbudowanych systemów
5* 70 A Zasilanie interfejsu wbudowanych systemów
6* – Nieużywany
7* 30 A Zasilanie wyłącznika zapłonu
8* 20 A Wzmacniacz dźwięku
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie
prace w tym zakresie muszą być wykonane przez ASO PEUGEOT.

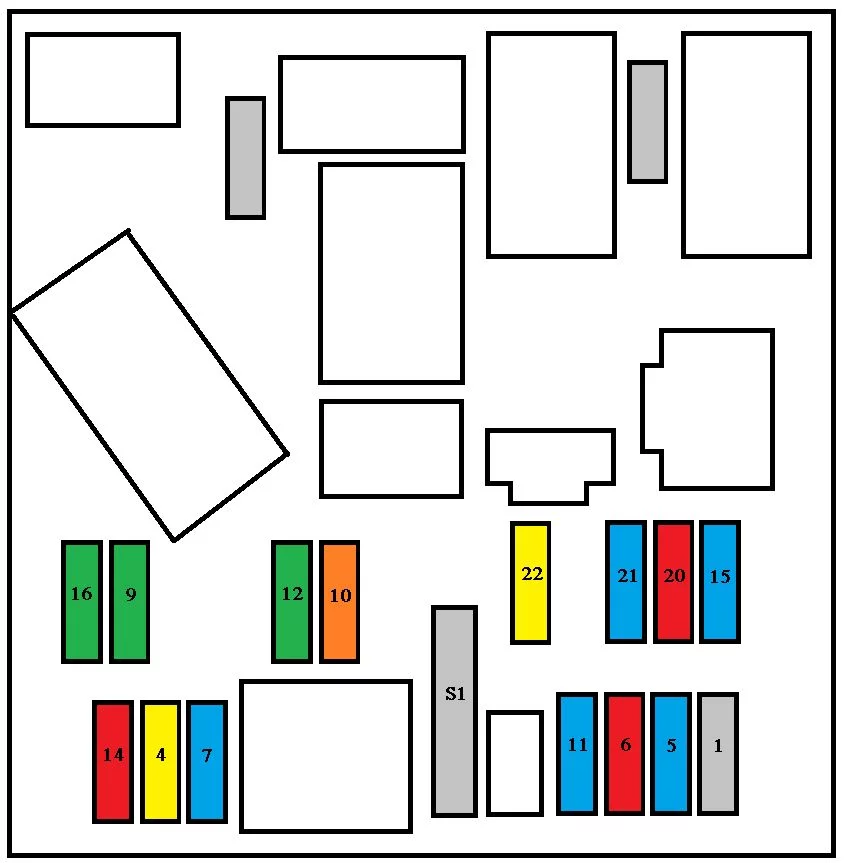

Skrzynka bezpieczników deski rozdzielczej

Znajduje się pod deską rozdzielczą (po stronie kierowcy) za panelem.

Odkręć zatrzask o ćwierć obrotu za pomocą monety, a następnie zdejmij pokrywę, aby uzyskać dostęp do bezpieczników.

Peugeot 206 (2004-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 A Syrena alarmowa
4 20 A Wyświetlacz wielofunkcyjny;

Jednostka sterująca nawigacją;

Oświetlenie bagażnika;

Sprzęt audio;

Elementy sterujące na kierownicy;

Przyczepa.
5 15 A Diagnostyka automatycznej skrzyni biegów
6 10 A Poziom płynu chłodzącego;

Automatyczna skrzynia biegów;

Sprzęt audio;

Czujnik kąta skrętu kierownicy (ESP).
7 15 A Akcesorium do nauki jazdy;

Alarm.
9 30 A Tylne elektryczne szyby
10 40 A Odmgławianie tylnego ekranu i lusterek
11 15 A Wycieraczka tylnej szyby
12 30 A Elektryczne szyby przednie;

Szyberdach.
14 10 A Skrzynka bezpieczników silnika;

Poduszki powietrzne;

Elementy sterujące na kierownicy;

Czujnik deszczu.
15 15 A Tablica przyrządów;

Wyświetlacz wielofunkcyjny;

Jednostka sterująca nawigacją;

Klimatyzacja;

Sprzęt audio.
16 30 A Elementy sterujące blokowaniem/odblokowywaniem drzwi, maski i bagażnika;

Elementy sterujące blokowaniem zamków.
20 10 A Prawe światło hamowania
21 15 A Lewe światło hamowania;

Trzecie światło hamowania.
22 20 A Przednie światło sufitowe i tylne światło sufitowe (206 SW);

Czytnik map;

Oświetlenie schowka na rękawiczki;

Zapalniczka;

Tylne gniazdo 12 V (206 SW).
S1 Bocznica Bocznik PARC

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
