Nissan Xterra WD22 (1999-2004) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Xterra WD22 z lat: 1999, 2000, 2001, 2002, 2003, 2004. Nissan Xterra WD22 to druga generacja popularnego SUV-a, która była produkowana w latach 1999-2004. Model ten był znany ze swojej zdolności do jazdy w terenie, solidnej konstrukcji i praktycznego wnętrza. Pod względem […]

05/20/2023
Czas czytania: 5 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Xterra WD22 z lat: 1999, 2000, 2001, 2002, 2003, 2004.

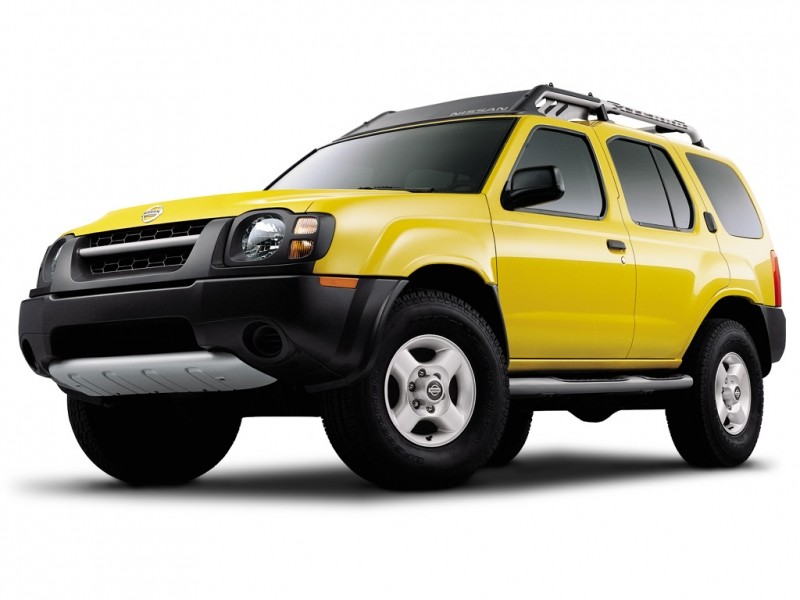

Nissan Xterra WD22 to druga generacja popularnego SUV-a, która była produkowana w latach 1999-2004. Model ten był znany ze swojej zdolności do jazdy w terenie, solidnej konstrukcji i praktycznego wnętrza.

Pod względem stylistycznym, Nissan Xterra WD22 prezentuje charakterystyczny i muskularny wygląd. Posiada kanciaste linie nadwozia, wysokie nadwozie, a także charakterystyczną wypukłość na bokach. Przód auta wyróżnia się dużymi reflektorami i chromowaną atrapą chłodnicy.

Wnętrze Xterry WD22 jest proste, ale funkcjonalne. Charakteryzuje się wytrzymałymi materiałami i ergonomicznym układem deski rozdzielczej. Model ten oferuje przestronne miejsce dla kierowcy i pasażerów, a także opcję składania tylnych siedzeń w celu zwiększenia przestrzeni bagażowej.

Nissan Xterra WD22 oferuje napęd na cztery koła, który zapewnia lepszą trakcję i zdolności terenowe. Posiada również wysoki prześwit, ochronne osłony podwozia i systemy kontroli trakcji, które pomagają utrzymać kontrolę nad pojazdem w trudnych warunkach.

Pod względem napędu, Xterra WD22 oferuje różne opcje silnikowe, w tym benzynowe jednostki V6 o różnej mocy. To zapewnia dobrą dynamikę jazdy zarówno na drodze, jak i w terenie.

Jednym z głównych atutów Xterry WD22 są jej zdolności terenowe. Samochód posiada konstrukcję opartą na ramie, co czyni go wytrzymałym i przystosowanym do jazdy w terenie. Posiada także systemy kontroli trakcji i stabilności, które poprawiają bezpieczeństwo podczas jazdy po nierównym terenie.

Nissan Xterra WD22 był również wyposażony w praktyczne rozwiązania, takie jak bagażnik na dachu, umożliwiający przewożenie dodatkowego sprzętu, np. rowerów czy namiotów. Dodatkowo, samochód mógł być wyposażony w opcjonalne akcesoria off-roadowe, takie jak wyciągarka czy osłony podwozia.

Zobacz także:  Nissan Primera P12 (2001-2007) - schematy bezpieczników i przekaźników

Podsumowując, Nissan Xterra WD22 to solidny i niezawodny SUV, który zapewnia zarówno komfort na drodze, jak i zdolności terenowe. Jest to odpowiedni wybór dla osób poszukujących samochodu przygotowanego do jazdy w terenie, a jednocześnie oferującego praktyczne rozwiązania i wygodę na co dzień.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

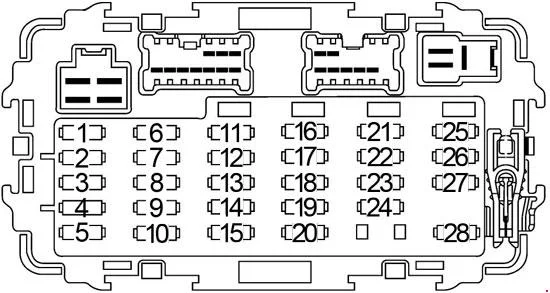

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się za pokrywą poniżej i po lewej stronie kierownicy.

Nissan Xterra WD22 (1999-2004) - schematy bezpieczników i przekaźników

Nissan Xterra WD22 (1999-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Przekaźnik pompy paliwa
2 7,5 Przełącznik świateł awaryjnych
3 10 Wtryskiwacze
4  –
5 7,5 / 10 1999-2000 (7,5 A): Przełącznik hamulca ASCD (przełącznik blokady zmiany biegów), przekaźnik ostrzegawczy przed kradzieżą, SECU, wyłącznik główny ASCD, moduł brzęczyka ostrzegawczego, przekaźnik szyby elektrycznej, moduł sterowania światłami dziennymi

2001-2004 (10A): Przełącznik hamulca ASCD (przełącznik blokady zmiany biegów), przekaźnik bezpieczeństwa pojazdu, SECU, jednostka sterująca ASCD, jednostka dzwonka ostrzegawczego, przekaźnik odmgławiacza tylnej szyby, zegar odmgławiacza tylnej szyby, system ostrzegania o niskim ciśnieniu w oponach, kontrola światła dziennego Moduł, moduł kontroli nadbiegu (KA24DE + automatyczna skrzynia biegów)

6 20 Silnik przedniej wycieraczki, silnik przedniej spryskiwacza, przełącznik przedniej wycieraczki
7 7,5 Moduł sterujący silnika (ECM), jednostka sterująca światłami dziennymi
8 10 ABS, wyłącznik ciśnieniowy
9 10 Jednostka czujnika diagnostyki poduszki powietrznej
10 10 Silnik tylnej wycieraczki, silnik tylnej spryskiwacza
11 10 Licznik kombinowany, przekaźnik blokady sprzęgła, przełącznik 4WD, przełącznik lampy zapasowej, przełącznik pozycji neutralnej transferu, konwerter CAN, czujnik kąta kierownicy, kompas i termometr, złącze łącza danych
12 10 Przełącznik pozycji postojowej/neutralnej, moduł sterujący skrzyni biegów (TCM)
13 10 Moduł sterujący silnika (ECM), zawór elektromagnetyczny EGRC, zawór sterujący odpowietrznika pochłaniacza EVAP, zawór obejściowy zaworu odcinania podciśnienia, zawór elektromagnetyczny sterujący zaworu obejściowego doładowania, zawór elektromagnetyczny przełącznika map/baro
14 15 Podgrzewany czujnik tlenu
15 10 Zawór IACV-AAC, czujnik położenia przepustnicy
16  –
17 10 Przełącznik zagrożeń, przekaźnik zdalnego sterowania (1999-2000)
18 10 Audio, przełącznik lusterka drzwi, przekaźnik gniazda zasilania (1999-2000)
19 15 Silnik dmuchawy
20 7,5 System ostrzegania o niskim ciśnieniu w oponach (2003-2004), SECU
21 15 1999-2001: Przekaźnik odmgławiacza tylnej szyby
22 20 Przełącznik świateł stopu, jednostka sterująca holowania przyczepy
23 15 Zapalniczka
24 15 Silnik dmuchawy
25 15 / 20 1999-2001 (15A): Tylne okno, tylne okno przekaźnika odmgławiacza
2002-2004 (20A): tylne okno przekaźnika odmgławiacza
26 7,5 Złącze łącza danych, lampa mapy, lampa wnętrza pojazdu, system ostrzegania o niskim ciśnieniu w oponach (2003-2004)
27 10 Moduł sterujący silnika (ECM), przekaźnik ECM (przekaźnik ECCS)
28 7,5 Miernik kombinowany, przełącznik kluczykowy, lampka kontrolna bezpieczeństwa, SECU, moduł kontroli skrzyni biegów (TCM)

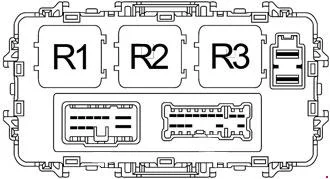

Przekaźniki:
R1 Akcesorium
R2 Dmuchacz
R3 Zapłon

Skrzynka bezpieczników w komorze silnika

Nissan Xterra WD22 (1999-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
29 7,5 Przekaźnik klimatyzatora, jednostka sterująca światłami dziennymi (2003-2004), wzmacniacz termiczny (1999-2000), przełącznik klimatyzacji (1999-2000)
30  –
31 7,5 / 20 1999-2000 (7,5 A): Przekaźnik sygnału dźwiękowego ostrzegającego przed kradzieżą, przekaźnik lampy ostrzegawczej przed kradzieżą
2003-2004 (20 A): Zasilacz pomocniczy
32 10 / 15 Przekaźnik klaksonowy
33 20 2002-2004: Wzmacniacz audio
34 15 2002-2004: Tylne gniazdo zasilania
35 7,5 Przekaźnik klimatyzatora
36 7,5 Generator
37 15 Reflektor prawy, przełącznik oświetlenia, jednostka sterująca światłami dziennymi, przekaźnik lampy bezpieczeństwa pojazdu
38 15 Reflektor lewy, przełącznik oświetlenia, jednostka sterująca światłami dziennymi, przekaźnik lampy bezpieczeństwa pojazdu, wskaźnik świateł drogowych
39 15 Przełącznik oświetlenia
40 15 Przekaźnik przednich świateł przeciwmgielnych
41 15 Audio
42 20 Przednie gniazdo zasilania
43 Nieużywany
44 Nieużywany
A 80 KA24DE: Generator, Przekaźnik zapłonu (Bezpieczniki „2”, „5”, „6”, „8”, „10”, „11”, „12”, „15”), Bezpieczniki „F”, „G”, „17”, „22”, „25”, „26”, „27”, „28”, „31”, „32”, „33”, „34”, „35”, „36”
A 120 2003-2004 (VG33E, VG33ER): Generator, Bezpieczniki „F”, „G”, „J”, „31”, „32”, „33”, „34”, „35”, „36”
A 100 1999-2002 (VG33E, VG33ER): Generator, Bezpieczniki „F”, „G”, „J”, „31”, „32”, „35”, „36”
b 80 Przekaźnik akcesoriów (Bezpieczniki „18”, „20”, „23”), Przekaźnik dmuchawy (Bezpieczniki „19”, „24”)
C 30 / 40 ABS
D 40 ABS
mi 40 Stacyjka
F 30 / 40 SECU, przekaźnik szyby zasilania
g 20 Przekaźnik wentylatora chłodzącego
2003-2004: Zasilanie pomocnicze
h Nieużywany
J 80 VG33E, VG33ER: Przekaźnik zapłonu (Bezpieczniki „2”, „5”, „6”, „8”, „10”, „11”, „12”, „15”), Bezpieczniki „31”, „32”, „33”, „35”, „36”

Przekaźniki

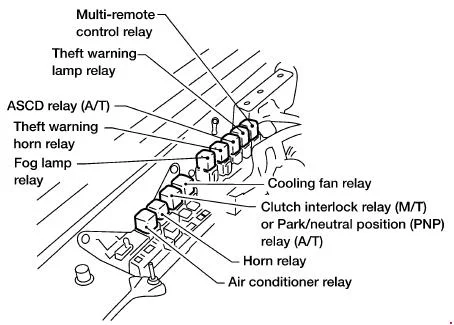

1999-2001

Nissan Xterra WD22 (1999-2004) - schematy bezpieczników i przekaźników

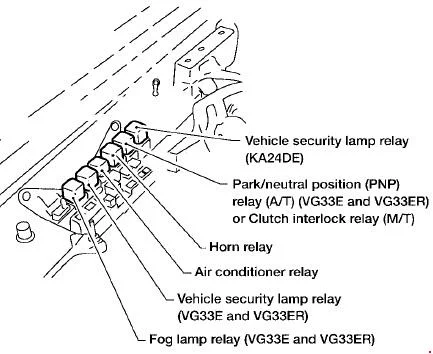

2002-2004

Nissan Xterra WD22 (1999-2004) - schematy bezpieczników i przekaźników
