Nissan Xterra N50 (2010-2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Xterra N50 z lat: 2010, 2011, 2012, 2013, 2014, 2015. Nissan Xterra N50 to czwarta generacja popularnego SUV-a produkowanego przez firmę Nissan w latach 2005-2015. Model ten charakteryzuje się solidną konstrukcją, zdolnościami terenowymi i praktycznym wnętrzem, co czyni go popularnym wyborem wśród […]

05/20/2023
Czas czytania: 5 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Xterra N50 z lat: 2010, 2011, 2012, 2013, 2014, 2015.

Nissan Xterra N50 to czwarta generacja popularnego SUV-a produkowanego przez firmę Nissan w latach 2005-2015. Model ten charakteryzuje się solidną konstrukcją, zdolnościami terenowymi i praktycznym wnętrzem, co czyni go popularnym wyborem wśród miłośników off-roadu.

Pod względem stylistycznym, Nissan Xterra N50 prezentuje charakterystyczny i masywny wygląd. Posiada wysokie nadwozie, agresywnie stylizowaną przednią maskę, dużą odległość od ziemi oraz wyraźne linie nadwozia, które podkreślają jego terenowe predyspozycje.

Wnętrze Xterry N50 jest funkcjonalne i przestronne, zapewniając komfort zarówno dla kierowcy, jak i pasażerów. Wyposażone jest w wytrzymałe materiały i ergonomiczny układ deski rozdzielczej. Model ten oferuje również możliwość składania tylnej kanapy, co zwiększa przestrzeń bagażową i umożliwia przewóz większych przedmiotów.

Nissan Xterra N50 jest wyposażony w silniki benzynowe o różnej mocy, które zapewniają odpowiednie osiągi na drodze i w terenie. Model ten jest dostępny zarówno w wersji z napędem na przednie koła, jak i z napędem na cztery koła, który pozwala na poruszanie się po trudnym terenie.

Jednym z głównych atutów Xterry N50 są jej zdolności terenowe. Samochód posiada konstrukcję opartą na ramie, co czyni go bardziej wytrzymałym i przygotowanym do pokonywania trudnych warunków na drodze. Posiada również systemy kontroli trakcji i stabilności, które pomagają utrzymać kontrolę nad pojazdem w różnych warunkach.

Nissan Xterra N50 został zaprojektowany z myślą o przygodzie i aktywnym trybie życia. Samochód jest wyposażony w bagażnik na dachu, który umożliwia przewożenie dodatkowego sprzętu, takiego jak rowery czy kajaki. Może także być wyposażony w dodatkowe akcesoria off-roadowe, takie jak osłony podwozia czy wyciągarka.

Podsumowując, Nissan Xterra N50 to solidny i wszechstronny SUV, który oferuje nie tylko komfort i przestronność, ale także zdolności terenowe i przygotowanie do przygód. Jest to odpowiedni wybór dla osób poszukujących samochodu, który poradzi sobie zarówno na codziennych trasach, jak i w trudnych warunkach terenowych.

Zobacz także:  Nissan Murano Z51 (2009-2014) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

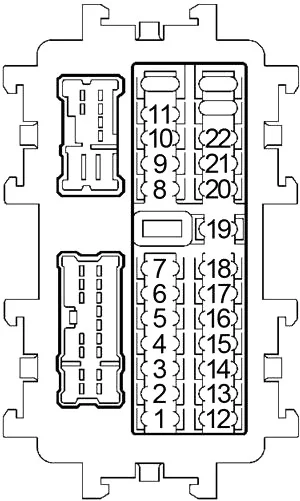

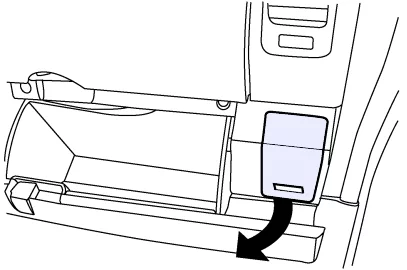

Panel przyrządów

Nissan Xterra N50 (2010-2015) - schematy bezpieczników i przekaźników

Nissan Xterra N50 (2010-2015) - schematy bezpieczników i przekaźników

Nissan Xterra N50 (2010-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Moduł sterujący nadwozia;

Moduł sterujący silnika.

2 Nieużywany
3 10 Jednostka sterująca blokadą mechanizmu różnicowego;

Przełącznik trybu blokady mechanizmu różnicowego.

4 10 Audio, moduł kontroli nadwozia, tuner radia satelitarnego
5 20 Gniazdo zasilania
6 10 Przełącznik zdalnego sterowania lusterek zewnętrznych
7 Nieużywany
8 10 Sterowanie powietrzem przednim;

Przekaźnik silnika dmuchawy przedniej.

9 Nieużywany
10 Nieużywany
11 Nieużywany
12 10 Przełącznik hamulca ASCD;

Przekaźnik podgrzewanego siedzenia;

Złącze łącza danych;

Przełącznik lampy stopu;

System sonaru;

System automatycznego sterowania skrzynią biegów;

Audio.

13 10 Jednostka czujnika diagnostyki poduszek powietrznych;

Jednostka sterująca systemu klasyfikacji pasażerów.

14 10 Licznik kombinowany;

Automatyczne lusterko wewnętrzne zapobiegające oślepianiu.

15 10 Przełącznik kombinowany
16 10 Podgrzewany przekaźnik siedzeń
17 15 Wzmacniacz audio;

Tuner radia satelitarnego.

18 10 Moduł sterowania nadwozia;

Przekaźnik lamp w przestrzeni bagażowej;

Przednia lampka pomieszczenia/mapy;

Oświetlenie dziurki od klucza zapłonu;

Lampka w drugim rzędzie;

System sterowania hamulcami;

Napęd na 4 koła.

19 10 Automatyczne, nieoślepiające lusterko wewnętrzne;

Licznik zespolony;

Złącze łącza danych;

Jednostka sterująca blokadą mechanizmu różnicowego;

Sterowanie powietrzem z przodu;

System monitorowania ciśnienia w oponach.

20 10 Przekaźnik lampy stopu;

Przełącznik lampy stopu.

21 10 Czujnik kąta skrętu;

Jednostka kontroli skrzyni biegów;

Moduł kontroli nadwozia;

Lampka oświetlenia wnętrza;

System zamka elektrycznego;

NVIS;

System bezpieczeństwa pojazdu.

22 10 Zespół automatycznej skrzyni biegów
Przekaźniki
R1 Nieużywany
R2 Akcesorium

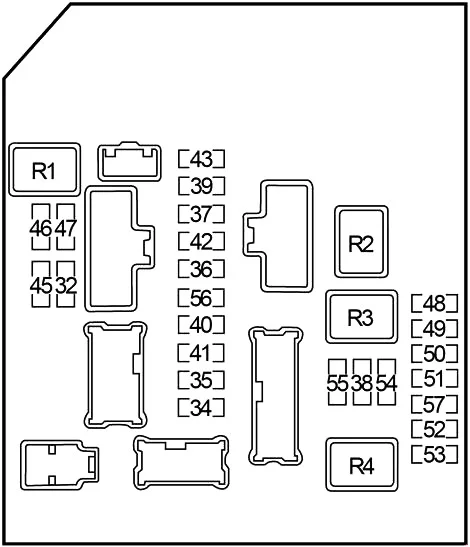

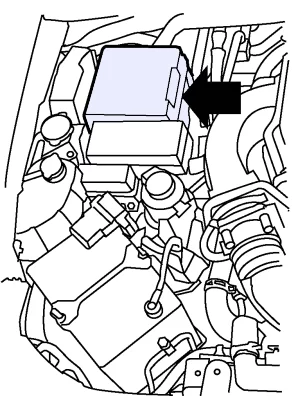

Komora silnika

Nissan Xterra N50 (2010-2015) - schematy bezpieczników i przekaźników

Nissan Xterra N50 (2010-2015) - schematy bezpieczników i przekaźników

Nissan Xterra N50 (2010-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
24 15 Przekaźnik silnika dmuchawy przedniej
25 10 Przełącznik kluczykowy
26 20 Dolne przednie gniazdo zasilania
27 15 Przekaźnik silnika dmuchawy przedniej
28 Nieużywany
29 20 Audio
30 15 Generator, przekaźnik klaksonowy
31 Nieużywany
g 50 BCM (moduł kontroli nadwozia);

Wyłącznik automatyczny 2.

h 30 Hamulec elektryczny (przyczepa holownicza)
i 40 Przekaźnik wentylatora chłodzącego;

Przekaźnik podgrzewanego lusterka.

J 40 Wyłącznik zapłonu;

Przekaźnik odcinający transfer 1 i przekaźnik 2.

K Nieużywany
L 30 ABS
m 30 Przekaźnik holowniczy przyczepy
n 40 ABS
32 10 Przyczepa holownicza
33 Nieużywany
34 10 Reflektor – prawy (wysoki), system automatycznego oświetlenia, system bezpieczeństwa pojazdu
35 10 Reflektor – lewy (wysoki), system automatycznego oświetlenia, system bezpieczeństwa pojazdu
36 10 Przednie lampy zespolone
37 10 Tylne lampy zespolone;

Lampy tablicy rejestracyjnej;

Podświetlenie przełączników.

38 10 Przekaźnik lampy cofania (automatyczna skrzynia biegów);

Przyczepa holownicza.

39 30 Przekaźnik wycieraczek przednich
40 15 Reflektor – lewy (mijania), przekaźnik światła dziennego 2, system automatycznego oświetlenia, system bezpieczeństwa pojazdu
41 15 Reflektor – prawy (mijania), system automatycznego oświetlenia, system bezpieczeństwa pojazdu
42 10 Przekaźnik klimatyzatora
43 15 Podgrzewany przekaźnik lustrzany
44 Nieużywany
45 10 Przekaźnik światła dziennego 1
46 15 Przekaźnik odmgławiacza tylnej szyby
47 15 Przekaźnik odmgławiacza tylnej szyby
48 15 Przekaźnik pompy paliwa
49 10 Zespół automatycznej skrzyni biegów;

Przełącznik blokady sprzęgła;

Przełącznik anulowania blokady;

Przekaźnik anulowania blokady sprzęgła 2.

50 10 ABS
51 10 Przekaźnik lampy cofania (automatyczna skrzynia biegów);

Przełącznik lampy cofania (manualna skrzynia biegów);

System sonaru;

Audio.

52 20 Przekaźnik silnika sterującego przepustnicą
53 20 Moduł sterujący silnika (ECM);

Przekaźnik ECM;

NVIS.

54 15 Czujnik przepływu powietrza;

Podgrzewany czujnik tlenu.

55 15 Wtryskiwacze
56 20 Przednie światła przeciwmgielne
57 Nieużywany
Przekaźniki:
R1 Odmgławiacz tylnej szyby
R2 Wentylator chłodzący (niski)
R3 Wentylator chłodzący (wysoki)
R4 Zapłon
R5 Klakson

Skrzynka przekaźnikowa

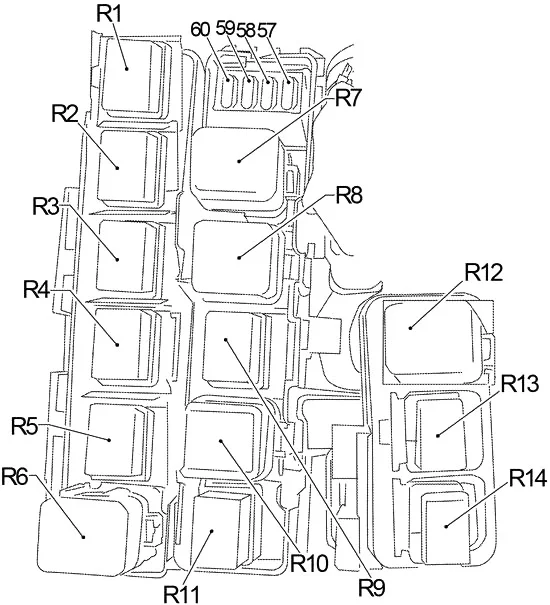

Nissan Xterra N50 (2010-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
57 10 Przekaźnik odcinający transfer 1 i przekaźnik 2;

Jednostka sterująca skrzynią biegów.

58 10 Przełącznik zmiany biegów na 4 koła;

Jednostka sterująca skrzynią biegów.

59 Nieużywany
60 15 2006-2014: BCM (moduł kontroli nadwozia), przyczepa holownicza
Przekaźniki:
R1 2006-2014: Kierunkowskazy przyczepy (po prawej)
R2 Przekaźnik wyłączający transfer 2 (z napędem na 4 koła)
R3 Przekaźnik światła dziennego 2
R4 Lampa stopu (z kontrolą zjazdu ze wzniesienia i wspomaganiem ruszania pod górę);
2006-2014: Przekaźnik anulowania blokady sprzęgła 1.
R5 Przekaźnik światła dziennego 1
R6 Lampa zapasowa (z automatyczną skrzynią biegów);
2006-2014: Przekaźnik anulowania blokady sprzęgła 2.
R7 Silnik dmuchawy przedniej
R8 Niski transfer zmiany biegów (z napędem na 4 koła)
R9 Przekaźnik wyłączający transfer 1 (z napędem na 4 koła)
R10 Wysoka zmiana biegów (z napędem na 4 koła)
R11 2005: Przekaźnik anulowania blokady sprzęgła 2
2006-2014: Skręt ogonowy (po lewej)
R12 2006-2014: Lampa cofania (z manualną skrzynią biegów)
R13 2006-2014: Przekaźnik holowania przyczepy 1
R14 2006-2014: Przekaźnik holowniczy przyczepy 2

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz
