Nissan Micra K11 (1992-2002) – schematy bezpieczników i przekaźników

Nissan Micra K11 (1992-2002) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Micra K11 z lat: 1992, 1993, 1994 , 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Lokalizacje

Nissan Micra K11 (1992-2002) - schematy bezpieczników i przekaźników

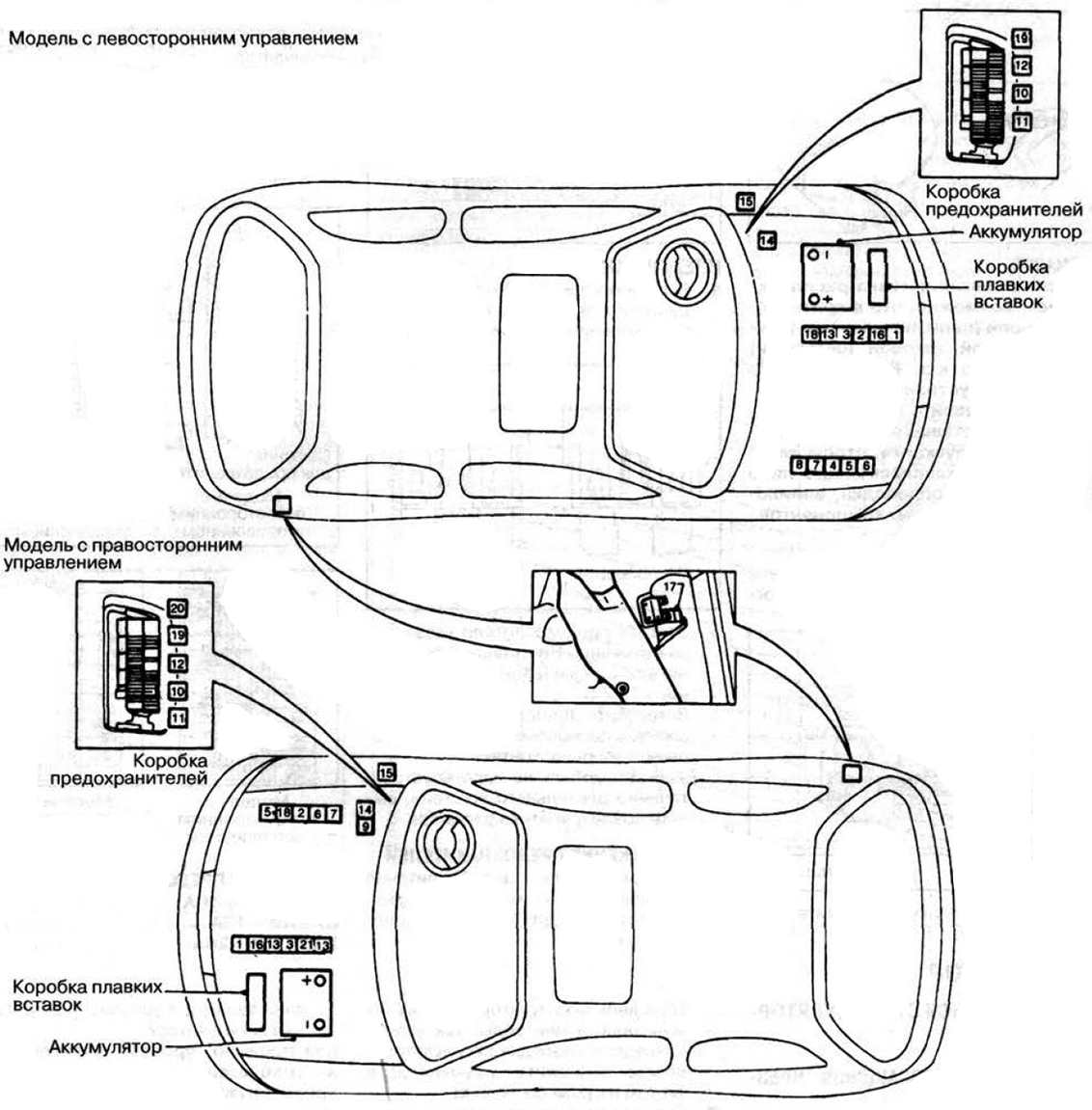

Lokalizacje skrzynek bezpieczników i przekaźników

Przekaźniki

  1. Przekaźnik wentylatora chłodnicy
  2. Przekaźnik przełącznika wyboru zakresu
  3. Przekaźnik CVT
  4. Przekaźnik klimatyzatora
  5. Przekaźnik klaksonowy
  6. Przekaźnik do zwiększania prędkości hx
  7. Przekaźnik reflektora / przednich świateł przeciwmgielnych
  8. Podgrzewany przekaźnik tylnej szyby
  9. Przekaźnik sygnału
  10. Przekaźnik dodatkowego wyposażenia elektrycznego
  11. Przekaźnik zapłonu-1
  12. Przekaźnik zapłonu-2
  13. Zapasowy bezpiecznik
  14. Przerywacz
  15. Przekaźnik pompy paliwa (pod tapicerką drzwi przednich po stronie kierowcy)
  16. Przekaźnik EGI
  17. Przekaźnik tylnej wycieraczki
  18. Przekaźnik tylnego światła przeciwmgielnego
  19. Przekaźnik zapłonu-3
  20. Przekaźnik tylnych świateł przeciwmgielnych (w zależności od modelu)
  21. Przekaźnik wentylatora chłodnicy-2
Zobacz także:  Nissan Juke F15 (2010-2019) - schematy bezpieczników i przekaźników

* (pod deską rozdzielczą po stronie kierowcy, w zależności od modelu)

Przedział pasażerski

Umieszczony po prawej stronie drążka kierowniczego, przykryty osłoną ochronną. Na odwrocie którego będzie schemat z opisem elementu

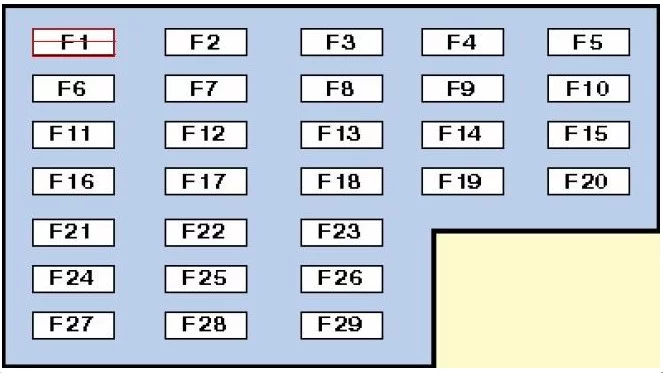

Typ 1

Nissan Micra K11 (1992-2002) - schematy bezpieczników i przekaźników

Przeznaczenie

F1 (20 A) Klimatyzator – silnik wentylatora nagrzewnicy
F2
F3 (10A / 20A) Przełącznik ogrzewania tylnej szyby, przekaźnik ogrzewania tylnej szyby
F4 (10A) Przekaźnik klaksonu
F5 (15A) Przekaźnik świateł przeciwmgielnych
F6 (10A) Układ klimatyzacji, wyłącznik blokady rozruchu
F7 (7,5A) Centralny zamek, przekaźnik kontroli biegu jałowego (ISC) – z automatyczną skrzynią biegów, gniazdo diagnostyczne
F8 (10A) Przekaźnik ogrzewanej szyby tylnej – jeśli jest na wyposażeniu, centralny zamek, jednostka sterująca sygnałem centralnego zamka, jednostka sterująca światłami dziennymi – jeśli jest na wyposażeniu, wyłącznik blokady rozruchu („PVN”), światła cofania
F9 (15A) Wycieraczka spryskiwacza tylnej szyby
F10 (15A) System audio
F11 (7,5A) Przełącznik alarmu
F12 (7,5A) Elektroniczna jednostka sterująca ABS
F13 (15A) Bezpiecznik zapalniczki nissan march k11
F14 (10A) Światła stopu
F15 (10A) Przełącznik zagrożenia
F 16 (10A) Moduł sterujący skrzyni biegów (ECM)
F17 (15A) Przekaźnik pompy paliwa
F18 (10A) Podgrzewane siedzenia
F19 (20A) Silnik wycieraczek przedniej szyby, przekaźnik silnika wycieraczek przedniej szyby
F20 (7,5A) System zarządzania silnikiem, jednostka sterująca immobilizera
F21
F22 (10A) Moduł sterujący SRS
F23 (10A) Środek czyszczący do spryskiwaczy przedniej szyby
F24 (10A) Zawór odcinający paliwo E/m – Diesel, lampy oświetlenia wnętrza, zestaw wskaźników, system audio, sterownik elektronicznej skrzyni biegów, immobilizer, sterownik sygnału centralnego zamka
F25 (10A) Sterownik świec żarowych – olej napędowy, elektryczny zawór recyrkulacyjny lub zawór EGR – olej napędowy, immobilizer, podgrzewana sonda lambda, zawór obejściowy powietrza biegu jałowego
F26 (7,5 A) Przekaźnik blokady rozruchu – z automatyczną skrzynią biegów, systemem zarządzania silnikiem
F27
F28
F29 (15A) Przekaźnik opóźnienia spryskiwaczy reflektorów
Zobacz także:  Nissan Navara D40 (2004-2014) - schematy bezpieczników i przekaźników

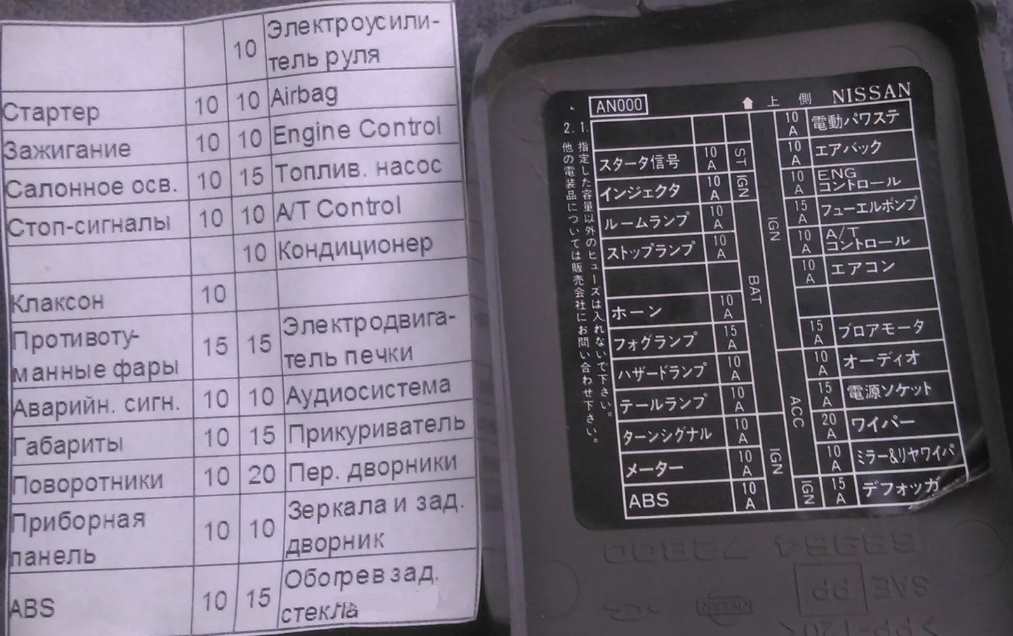

Typ 2

Nissan Micra K11 (1992-2002) - schematy bezpieczników i przekaźników

Opis

  • 10A Rozrusznik
  • 10A Zapłon
  • 10A Oświetlenie wnętrza
  • 10A Sygnały zatrzymania
  • Sygnał 10A
  • 15A Światła przeciwmgielne
  • Alarm 10A
  • Wymiary 10A
  • 10A Kierunkowskazy
  • Deska rozdzielcza 10A
  • 10A ABS
  • 10A Elektryczne wspomaganie kierownicy
  • Poduszki powietrzne 10A
  • Silnik 10A
  • 10A pompa paliwa
  • 10А Sterowanie A/T
  • Klimatyzator 10A
  • 15A Silnik kuchenki elektrycznej
  • System audio 10A
  • Zapalniczka do papierosów 15A
  • 20A Wycieraczki przednie
  • 10A Lusterka i wycieraczki tylne
  • 15A Ogrzewana tylna szyba
Zobacz także:  Nissan Note E11 (2004-2013) - schematy bezpieczników i przekaźników

Komora silnika

Typ 1

Nissan Micra K11 (1992-2002) - schematy bezpieczników i przekaźników

Opis

F1 (30A) Moduł sterujący świec żarowych – diesel
F2
F3 (10A) Wymiary z tyłu
F4 (15A) Reflektor prawy
F5 (15A) Reflektor lewy
F6 (25A) Elektryczne szyby, moduł sterujący centralnego zamka
F7 (15A) Zapasowy
F8
F9 (25A) Silnik wentylatora chłodzącego
F10 (10A) Zapasowy
F11 (15A) Klimatyzator
F12 (30A) Układ przeciwblokujący (ABS)
F13 (30A) Wyłącznik zapłonu
F14 (25A) Zarządzanie silnikiem
F15 (65A) Dystrybucja mocy akumulatora



Typ 2

Nissan Micra K11 (1992-2002) - schematy bezpieczników i przekaźników

Opis

F1 (40A) Moduł sterujący ABS
F2 (30A) Wyłącznik zapłonu
F3 (40A) Moduł sterujący ABS
F4 (80A) Dystrybucja mocy akumulatora
F5 (30A) Silnik wentylatora chłodzącego
F6 (30A) Elektryczne szyby, moduł sterujący centralnego zamka
F7 (30A) Zarządzanie silnikiem
F8
F9 (60A) Moduł sterujący świec żarowych – diesel
F10
F11
F12
F13
F14
F15 (10A) Generator
F 16 (10A) Wymiary z tyłu
F17 (15A) Reflektor lewy
F18 (15A) Reflektor prawy
F19 (15A) Klimatyzator
