W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Note E11 z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Nissan Note E11 to pierwsza generacja popularnego miejskiego samochodu typu MPV, produkowanego przez Nissana w latach 2004-2013. Model ten był dostępny na rynkach globalnych i zdobył popularność ze względu na swoją kompaktową wielkość, praktyczność i ekonomiczność.

Pod względem stylistycznym, Nissan Note E11 prezentuje charakterystyczny wygląd z zaokrąglonymi kształtami i wysokim nadwoziem. Ma przyjazną sylwetkę, która zapewnia dużą ilość przestrzeni wewnątrz pojazdu.

Wnętrze Nissana Note E11 jest funkcjonalne i ergonomiczne. Samochód oferuje wysoką pozycję siedzenia, co ułatwia wsiadanie i wysiadanie, oraz zapewnia dobrą widoczność dla kierowcy. Przestronne wnętrze pomieści pięć osób i oferuje liczne schowki i schowki na drobne przedmioty.

Nissan Note E11 oferuje różne opcje silnikowe, w tym benzynowe jednostki o różnych pojemnościach i mocach. Samochód jest znany z oszczędności paliwa i niskiego poziomu emisji CO2, co czyni go popularnym wyborem wśród osób poszukujących ekonomicznego i przyjaznego dla środowiska pojazdu.

Pod względem wyposażenia, Nissan Note E11 oferuje wiele opcji, takich jak klimatyzacja, system audio, systemy bezpieczeństwa (np. ABS, ESP), elektryczne szyby i lusterka boczne, centralny zamek i wiele innych. Istnieje również możliwość dopasowania dodatkowych akcesoriów, takich jak nawigacja satelitarna czy systemy multimedialne.

Nissan Note E11 cieszy się również popularnością ze względu na swoje praktyczne rozwiązania. Model ten ma system „Flexi-Board”, który umożliwia konfigurację przestrzeni bagażowej w zależności od potrzeb, dzięki składanym i przesuwanym siedzeniom. Dodatkowo, samochód ma także liczne schowki i schowki na drobne przedmioty, co ułatwia organizację wnętrza.

Podsumowując, Nissan Note E11 to kompaktowy i praktyczny samochód typu MPV, który oferuje wygodną i ekonomiczną jazdę. Jest to popularny wybór wśród osób ceniących miejską mobilność, praktyczność i oszczędność paliwa.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Nissan Vanette (1999-2005) - schematy bezpieczników i przekaźników

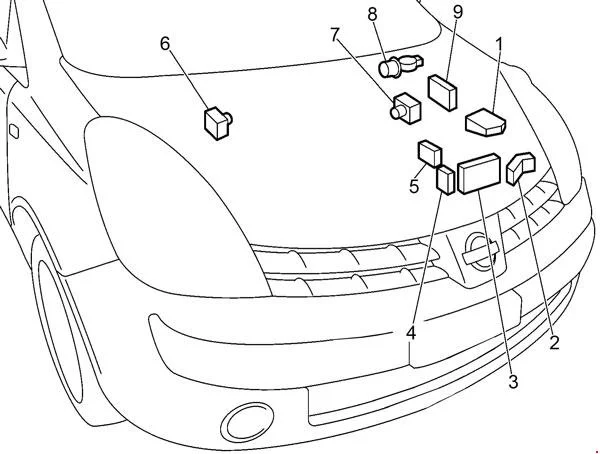

Komora silnika

Nissan Note E11 (2004-2013) - schematy bezpieczników i przekaźników

1.  Skrzynka bezpieczników (IPDM E/R)

2. Skrzynka przekaźników PTC

3. Dodatkowa skrzynka bezpieczników

4. K9K: skrzynka z bezpiecznikami topikowymi

5. Uchwyt ogniwa topikowego (na akumulatorze)
6. Lewa strona: siłownik ABS i moduł elektryczny
7. RHD: siłownik ABS i moduł elektryczny
8. Silnik wycieraczek
9. Moduł sterujący silnika (ECM)

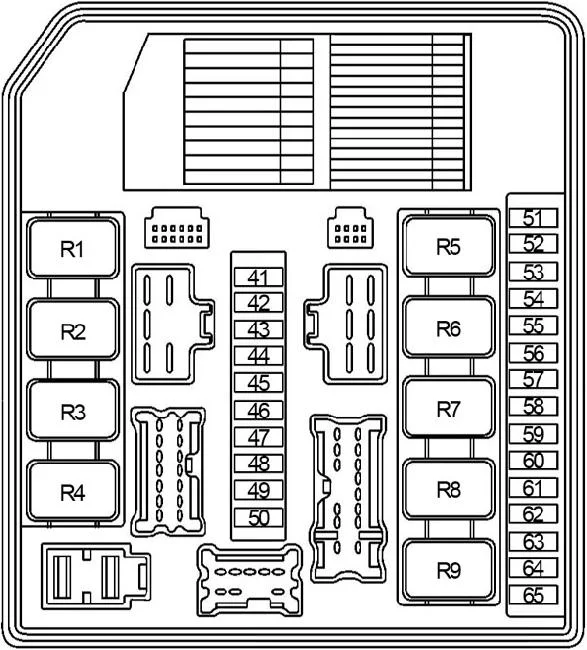

Skrzynka bezpieczników

Nissan Note E11 (2004-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
41
42
43 10 Reflektory prawe (światła drogowe)
System świateł dziennych
Automatyczne sterowanie oświetleniem
44 10 Reflektory lewe (światła drogowe)
System świateł dziennych
Automatyczne sterowanie światłami
45 10 Oświetlenie  – tylne światła postojowego
Automatyczne sterowanie oświetleniem
46 10 Tylne światła postojowe

Automatyczne sterowanie oświetleniem

47
48 20 Przedni układ wycieraczek i spryskiwaczy (z czujnikiem deszczu)
49 15 Reflektory lewe (światła mijania)
System świateł dziennych
Automatyczne sterowanie światłami
50 15 Reflektory prawe (światła mijania)
System świateł dziennych
Automatyczne sterowanie oświetleniem
51 10 Klimatyzator
52
53
54
55 15 Odmgławiacz tylnej szyby, Bezpiecznik
„5”
56 15 Odmgławiacz tylnej szyby, Bezpiecznik
„5”
57 15 CR, HR:
Przekaźnik pompy paliwa
58 10 Czujnik prędkości pojazdu A/T (czujnik obrotów)
A/TCzujnik temperatury płynu i zasilacz TCM
Główny zasilacz i obwód uziemienia
Czujnik obrotów turbiny
59 10 System zapobiegający blokowaniu się hamulców
Elektroniczny program stabilizacji toru jazdy
60 10 Przełącznik pozycji postojowej/neutralnej
Elementy niewykrywalneLampka rezerwowa systemu uruchamianiaLampka kontrolna A/T
Tylna wycieraczka i spryskiwacz
61 20 CR, HR:
Przekaźnik silnika sterującego przepustnicą
62 20 Przekaźnik modułu sterującego silnika
Główne zasilanie i obwód uziemienia
Czujnik masowego przepływu powietrzaCzujnik położenia wału korbowego (CKPS)
Czujnik położenia wałka rozrządu (FAZA)Elektromagnetyczny zawór regulacji objętości przedmuchu pochłaniacza EVAP

Zawór wlotowy układu zapłonowego
Zawór elektromagnetyczny sterujący rozrządem

Po alarmie rynkowym – Położenie wałka rozrządu
wtryskiwaczy paliwa przed przewodem
Czujnik
Siłownik przepływu paliwa
Zawór elektromagnetyczny sterujący doładowania turbosprężarki
Przełącznik hamulca
ECM Zasilanie rezerwowe (silnik CR)

63 10 CR, HR:
Przednia podgrzewana sonda lambda
Tylna podgrzewana sonda lambda
Funkcja układu wtrysku paliwa,
64 10 CR, HR:
Wtryskiwacz paliwa z funkcją systemu wtrysku
paliwa
65 20 Przednia lampa przeciwmgielna
Przekaźnik
R1 Odmgławiacz tylnej szyby
R2 Moduł sterujący silnika (ECM)
R3 Reflektor światła mijania
R4 Przednia lampa przeciwmgielna
R5 Rozrusznik
R6
R7 Wentylator chłodzący (wysoki)
R8 Wentylator chłodzący (niski)
R9 Zapłon

Dodatkowa skrzynka bezpieczników

Nissan Note E11 (2004-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
31
32
33
34 15 System nagłośnienia
35 10 Klakson
36 10 CR, HR: System ładowania
37 10 System światła dziennego
38
F 40 System zapobiegający blokowaniu się hamulców
Elektroniczny program stabilizacji toru jazdy
G 40 Przekaźnik niskiego poziomu wentylatora chłodzącego

Przekaźnik wysokiego poziomu wentylatora chłodzącego

H 40 Stacyjka
I 40 Grzałka PTC
J 40 Moduł sterujący nadwozia szyby elektrycznej (BCM)
K 30 System zapobiegający blokowaniu się hamulców
Elektroniczny program stabilizacji toru jazdy
L 30 Spryskiwacz reflektorów
M 60 Sterowany elektrycznie układ wspomagania kierownicy
Przekaźnik
R1 Światło dzienne
R2 Klakson

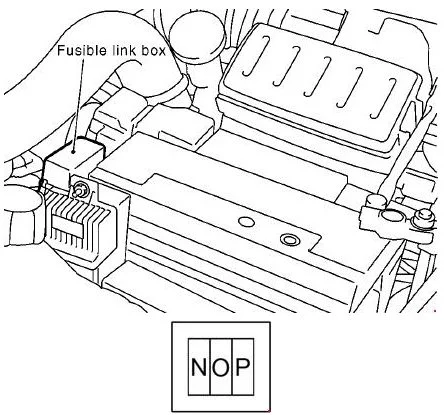

Skrzynka z bezpiecznikami topikowymi (silnik K9K)

Nissan Note E11 (2004-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
N 80 Grzałka PTC
O 60 System szybkiego świecenia
P 80 Grzałka PTC

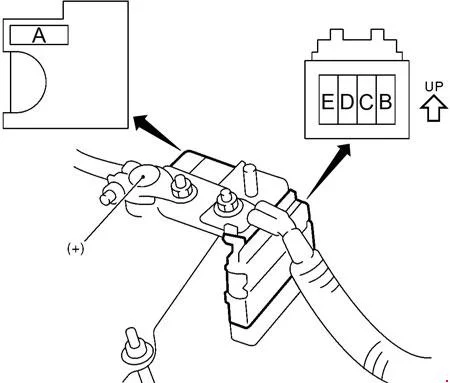

Topliwy blok łącza

Nissan Note E11 (2004-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A 80 CR: Układ ładowania, Układ rozruchowy
„B”, bezpieczniki „C”
A 140 HR: Układ ładowania, Układ rozruchowy
„B”, bezpieczniki „C”
A 250 K9K: Układ ładowania
„B”, „C”, „N”, „0”, „P” Bezpieczniki
B 80 CR, K9K: „35”, „36”, „37”, „38”, „F”, „G”, „H”, „I”, „J”, „K”, „L”, „M ”bezpieczniki
B 100 HR: „35”, „36”, „37”, „38”, „F”, „G”, „H”, „I”, „J”, „K”, „L”, „M” bezpieczniki
C 80 Przekaźnik wysokiego RH reflektora (bezpiecznik „43”)
Przekaźnik wysokiego lewego reflektora (bezpiecznik „44”)
Przekaźnik świateł tylnych (bezpieczniki „45”, „46”)
Przekaźnik niskiego reflektora (bezpieczniki „49”, „50”)
Przekaźnik przednich świateł przeciwmgielnych (bezpiecznik „65”) bezpieczniki
„48”, „51”
D 60 Przekaźnik zapłonu (Przekaźnik główny wycieraczek przednich, Przekaźnik
przedni wycieraczek „57” (CR, HR), „58”, „59”, „60”, „63” (CR, HR), „64” (CR, HR ) bezpieczniki), przekaźnik pompy paliwa (CR, HR), bezpieczniki „55”, „56”, „61”, „62”
E 80 Przekaźnik akcesoriów (bezpieczniki „18”, „19”, „20”)
Przekaźnik silnika dmuchawy (bezpieczniki „15”, „16”, „17”)
„1”, „2”, „3”, „4”, „ Bezpieczniki 5”, „6”, „7”, „8”, „9”, „12”, „14”

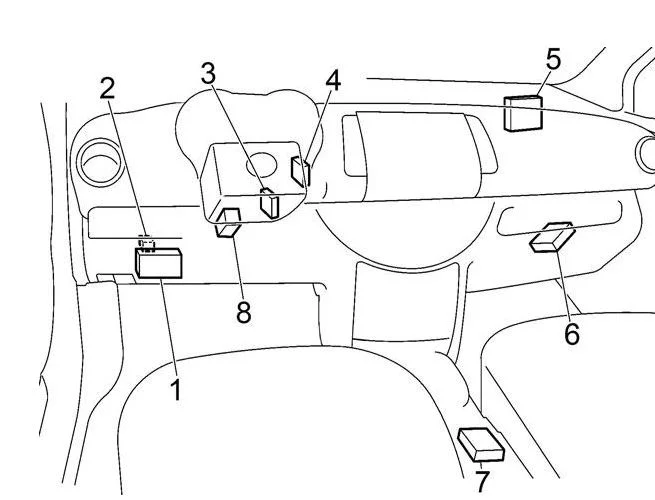

Przedział pasażerski

Pojazdy z kierownicą po lewej stronieNissan Note E11 (2004-2013) - schematy bezpieczników i przekaźników





Pojazdy z kierownicą po prawej stronieNissan Note E11 (2004-2013) - schematy bezpieczników i przekaźników

1. Skrzynka bezpieczników

2. Przekaźnik zamka drzwi (z inteligentnym systemem kluczyka)
3. Wzmacniacz antenowy systemu przeciwkradzieżowego Nissan (NATS)
4. Inteligentny klucz (z inteligentnym systemem kluczyka)
5. Moduł kontroli nadwozia (BCM)
6. Moduł sterowania skrzyni biegów
7. Jednostka czujnika diagnostyki poduszek powietrznych
8. Jednostka sterująca ESP

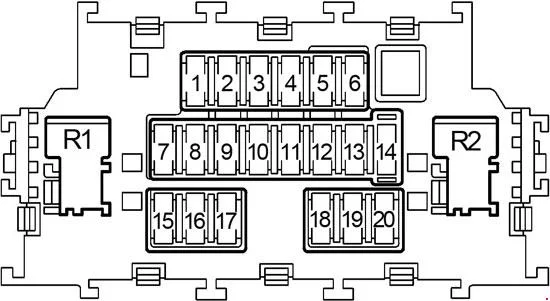

Skrzynka bezpieczników

Nissan Note E11 (2004-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Dodatkowy system przytrzymujący
2 10 Sterowany elektrycznie układ wspomagania kierownicy
Przekaźnik zapłonuPrzekaźnik pompy paliwaSystem antykradzieżowy Nissan

Moduł inteligentnego systemu kluczyka
Body Control Module (BCM)

3 10 Klasterowe lampki ostrzegawcze
Podświetlenie
Ostrzeżenie dźwiękowe
System ładowania
4 15 Podkładka przednia

Podkładka tylna

5 10 Odmgławiacz lusterka
6 10 Audio
Intelligent KeySystemSystem przeciwkradzieżowy Nissan
Lusterko w drzwiach
7 10 Moduł sterowania nadwozia (BCM)
8 10 Centralny zamek z wieloma pilotami
Inteligentny system kluczykaAlarm po wprowadzeniu na rynek — sygnał ostrzegawczy
Prewire System przeciwkradzieżowy Nissana
9 10 Lampka stopu
Przełącznik hamulcaUkład przeciwblokujący

Układ hamulcowy
Elektroniczny system stabilizacji toru jazdy

Lampki ostrzegawcze
Inteligentny system kluczyka

10
11
12 10 Lampa wewnętrzna
Wielofunkcyjny system zdalnego sterowania
Oświetlenie
Lusterko kosmetyczne i lampy w bagażniku
Czujnik deszczu
Dzwonek ostrzeżenia
13
14 10 Podświetlenie panelu OBD II (Diagnostyka komputera pokładowego)
Inteligentny kierunkowskaz i lampy ostrzegawcze systemu kluczyka
15 15 Klimatyzator
16 10 Grzałka PTC
17 15 Klimatyzator
18 15 Tylny punkt zasilania
19 10 Podgrzewane siedzenie
20 15 Przedni punkt zasilania (zapalniczka)
Przekaźnik
R1 Silnik dmuchawy
R2 Akcesorium
