Nissan Versa Note (2013-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissan Versa Note z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019. Nissan Versa Note to miejski samochód typu hatchback produkowany przez Nissana od 2013 roku. Jest to wariant hatchback modelu Nissan Versa. Versa Note wyróżnia się swoim kompaktowym rozmiarem, przestronnym wnętrzem i […]

05/20/2023
Czas czytania: 5 minut
Nissan Versa Note (2013-2019) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissan Versa Note z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Nissan Versa Note to miejski samochód typu hatchback produkowany przez Nissana od 2013 roku. Jest to wariant hatchback modelu Nissan Versa. Versa Note wyróżnia się swoim kompaktowym rozmiarem, przestronnym wnętrzem i ekonomicznym napędem.

Pod względem stylistycznym, Nissan Versa Note ma nowoczesny i dynamiczny wygląd. Posiada wyraziste linie i proporcje, które nadają mu sportowy charakter. Charakterystycznym elementem jest również podniesiona linia dachu, która tworzy dodatkową przestrzeń dla pasażerów w tylnej części samochodu.

Wnętrze Nissana Versa Note jest przestronne i funkcjonalne. Samochód oferuje dużą ilość miejsca zarówno dla kierowcy, jak i pasażerów. Przednia deska rozdzielcza została zaprojektowana w taki sposób, aby zapewnić intuicyjne sterowanie i łatwy dostęp do wszystkich niezbędnych funkcji. Bagażnik Versa Note oferuje również znaczną pojemność, umożliwiając przewożenie większych przedmiotów.

Pod względem napędu, Nissan Versa Note jest zazwyczaj wyposażony w benzynowy silnik czterocylindrowy o pojemności około 1,6 litra. Jest to ekonomiczny silnik, który zapewnia odpowiednią moc do jazdy miejskiej. W zależności od wersji wyposażenia, samochód może być dostępny z manualną skrzynią biegów lub automatyczną skrzynią biegów typu CVT.

Nissan Versa Note oferuje również różne opcje wyposażenia, w zależności od wersji. Może zawierać takie funkcje jak klimatyzacja, system audio, systemy bezpieczeństwa (np. ABS, ESP), elektryczne szyby i lusterka boczne, system nawigacji, systemy multimedialne i wiele innych.

Versa Note jest doceniany za swoją ekonomiczność, zarówno pod względem ceny zakupu, jak i kosztów eksploatacji. Dzięki oszczędnemu silnikowi i aerodynamicznemu kształtowi nadwozia, samochód oferuje dobrą oszczędność paliwa.

Podsumowując, Nissan Versa Note to kompaktowy i funkcjonalny hatchback, który oferuje przestronne wnętrze, atrakcyjny wygląd i ekonomiczny napęd. Jest to popularny wybór wśród osób poszukujących miejskiego samochodu o dobrej jakości, praktyczności i oszczędności.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Nissan Murano Z50 (2003-2007) - schematy bezpieczników i przekaźników

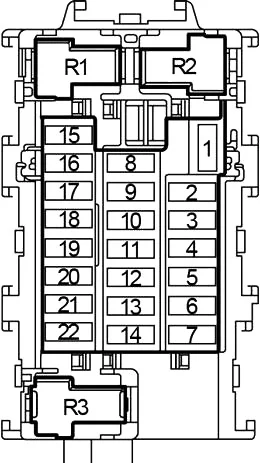

Przedział pasażerski

Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej, za pokrywą.

Nissan Versa Note (2013-2019) - schematy bezpieczników i przekaźników

Nissan Versa Note (2013-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – –
2 – –
3 10 Lampa cofania BCM (moduł kontroli nadwozia);
Bazowy system audio;System kontroli hamulców;

System ładowania;

System sterowania CVT;

System światła dziennego;

Wyświetlacz;

System audio;

System sterowania silnikiem;

Przednia lampa przeciwmgielna;

Oświetlenie reflektorów;

Inteligentny system kluczyka/funkcja uruchamiania silnika;

Licznik;

Nawigacja;

Światła postojowe NVIS;

Tablica rejestracyjna i tylne lampy;

System dystrybucji zasilania;

System sterowania poduszką powietrzną SRS;

System sterowania układem kierowniczym;

System monitorowania ciśnienia w oponach;

Kierunkowskazy i lampy ostrzegawcze;

System ostrzegawczy.
4 – –
5 10 BCM (moduł kontroli nadwozia);

CVT Shift Lock;

System sterowania silnikiem;

Elektronicznie sterowane wspomaganie kierownicy;

System wspomagania kierownicy;

Wyświetlacz;

System audio;

System ustawiania reflektorów – Ręczny;

System dystrybucji mocy;

System nawigacji tylnej szyby;

Odmgławiacz.
6 10 Układ wycieraczek i spryskiwaczy przednich;

Układ wycieraczek tylnych i spryskiwaczy;

BCM (moduł kontroli nadwozia);

Układ dystrybucji zasilania.
7 10 System sterowania poduszką powietrzną SRS;

System dystrybucji zasilania.
8 10 Podstawowy system audio;

BCM (moduł kontroli nadwozia);

System kontroli hamowania;

System kontroli CVT;

System światła dziennego;

Wyświetlacz systemu audio;

System sterowania silnikiem;

Elektronicznie sterowane wspomaganie układu kierowniczego;

Przednie światła przeciwmgielne;

Oświetlenie reflektorów Inteligentny system kluczyka/funkcja uruchamiania silnika;

Licznik;

System nawigacji;

Światła postojowe NVIS;

Tablica rejestracyjna i lampy tylne;

System zamka drzwi zasilania;

System sterowania poduszką powietrzną SRS;

System monitorowania ciśnienia w oponach;

Kierunkowskazy i światła ostrzegawcze;

System ostrzegający o dzwonkach;

System bezpieczeństwa pojazdu
9 20 –
10 10 BCM (moduł kontroli nadwozia);

Inteligentny system kluczyka/funkcja rozruchu silnika;

System rozruchowy systemu dystrybucji zasilania
NVIS
11 20 Odmgławiacz tylnej szyby
BCM (moduł kontroli nadwozia)
12 10 Oświetlenie wnętrza lampy pomieszczenia;
BCM (moduł kontroli nadwozia);
System świateł dziennych;
Przednia lampa przeciwmgielna;System celowania reflektorów – Ręczny;

System inteligentnego kluczyka/Funkcja uruchamiania silnika;

System szyb NVIS;

System dystrybucji zasilania;

Lampy postojowe;

Tablica rejestracyjna i lampy tylne;

System blokady drzwi tylnych;

Odmgławiacz szyby tylnej;

Kierunkowskazy i światła ostrzegawcze;

System ostrzegający o dzwonku;

System bezpieczeństwa pojazdu.
13 – –
14 – –
15 20 Gniazdo zasilania (zapalniczka);
System dystrybucji zasilania.
16 – –
17 10 Wyświetlacz;

System audio;

System dystrybucji zasilania lusterek zewnętrznych.
18 10 Podstawowy system audio;
BCM (moduł kontroli nadwozia);Wyświetlacz licznika;

System audio;

System dystrybucji zasilania;

System nawigacji.
19 – –
20 15 Klimatyzator
21 10 Klimatyzator
22 15 Klimatyzator
Przekaźnik
R1 Akcesorium
R2 Zapłon 2
R3 Dmuchacz

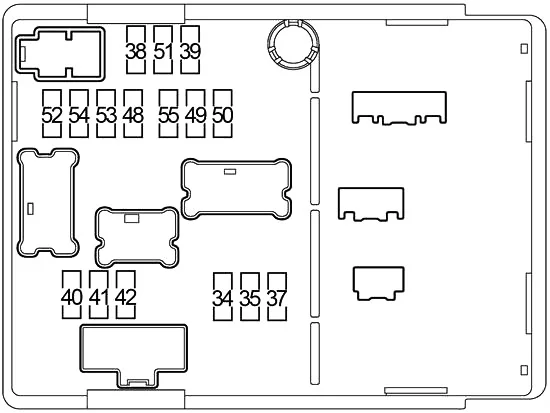

Komora silnika

Nissan Versa Note (2013-2019) - schematy bezpieczników i przekaźników

Nissan Versa Note (2013-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
34 10 Reflektory (światła drogowe)
35 10 Reflektory (światła drogowe)
37 10 Przekaźnik lampy tylnej;

Lampy postojowe;

Lampy tablicy rejestracyjnej;

Silnik celowniczy reflektora – ręczny;

System oświetlenia dziennego.
38 – –
39 30 Przednia wycieraczka i system spryskiwaczy
40 15 Reflektory (światła mijania)
41 15 Reflektory (światła mijania)
42 10 Przekaźnik klimatyzatora
48 15 Przekaźnik pompy paliwa
49 10 Lampa cofania;

BCM (moduł kontroli nadwozia);

System sterowania CVT;

System sterowania silnikiem;

Inteligentny system kluczyka/funkcja rozruchu silnika;

System dystrybucji zasilania NVIS;

System nawigacji;

System uruchamiania.
50 10 Układ sterowania hamulcami
51 10 Układ sterowania silnikiem
52 15 Przekaźnik silnika sterującego przepustnicą
53 20 Przekaźnik ECM;
Układ sterowania silnikiem;
NVIS.
54 15 Układ sterowania silnikiem
55 10 Układ sterowania silnikiem

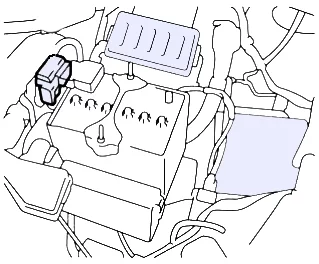

Dodatkowa skrzynka bezpieczników

Nissan Versa Note (2013-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Okrążenie
23 – –
24 10 System ładowania;

Klakson;

Inteligentny system klucza;

System bezpieczeństwa pojazdu.
25 10 System sterowania CVT
26 – –
27 – –
28 – –
29 15 Podstawowy system audio
29 20 Z wyjątkiem dźwięku podstawowego: system audio wyświetlacza, system nawigacji
30 10 BCM (moduł kontroli nadwozia);
System sterowania hamulcami;System sterowania silnikiem;
Inteligentny system kluczyka/funkcja rozruchu silnika;

System dystrybucji zasilania NVIS;

System ostrzegawczy lampy stopu.
31 15 Przednia lampa przeciwmgielna
F 40 M/T: niski przekaźnik wentylatora chłodzącego, wysoki przekaźnik wentylatora chłodzącego
F 50 CVT: niski przekaźnik wentylatora chłodzącego, wysoki przekaźnik wentylatora chłodzącego
g 40 BCM (moduł kontroli nadwozia);

System świateł dziennych;
Przednie światła przeciwmgielne;
Przednie wycieraczki i spryskiwacze;

System ustawiania reflektorów przednich – Ręczne;

Oświetlenie wewnętrzne;

Inteligentny system kluczyka/Funkcja rozruchu silnika
NVIS

Światła postojowe;

Oświetlenie tablicy rejestracyjnej i tylne;

System podnośnika szyb;

System elektrycznego zamka drzwi;
Zdalny system dostępu bezkluczykowego;

Odmgławiacz tylnej szyby;

Tylna wycieraczka;

System kierunkowskazów i lampki ostrzegawcze;
System bezpieczeństwa pojazdu;

System dzwonka ostrzegawczego.
h 40 Przekaźnik zapłonu układu rozruchowego
(bezpieczniki „3”, „5”, „6”, „7”)
BCM (moduł kontroli nadwozia);
Inteligentny system kluczyka/funkcja rozruchu silnika;Bezpiecznik NVIS „18”.
i 40 –
J 60 Elektronicznie sterowany układ wspomagania kierownicy
K – –
L 30 Układ sterowania hamulcami
m 30 Układ sterowania hamulcami

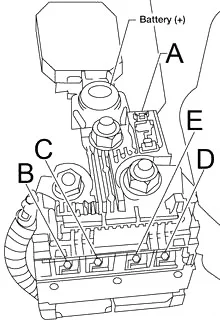

Skrzynka na łącza topliwe

Nissan Versa Note (2013-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A 120 Generator, bezpieczniki „D”, „E”
b 60 Przekaźnik zapłonu 1 (przekaźnik wysokiego poziomu wycieraczek przednich, przekaźnik wysokiego poziomu wentylatora chłodzącego, przekaźnik niskiego poziomu wentylatora chłodzącego, przekaźnik klimatyzacji, bezpiecznik „48”), bezpieczniki „52”, „53”
C 80 Wyposażenie 1 Przekaźnik (bezpieczniki „15”, „17”), Przekaźnik dmuchawy (bezpieczniki „20”, „21”, „22”), bezpieczniki „8”, „10”, „11”, „12”
D 100 Bezpieczniki „24”, „25”, „29”, „30”, „31”, „F”, „G”, „H”, „J”, „L”, „M”
E 80 Wysoki przekaźnik reflektorów (bezpieczniki „34”, „35”), przekaźnik reflektorów świateł mijania (bezpieczniki „40”, „41”), bezpieczniki „37”, „39”, „42”
