W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Navara D22 z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Nissan Navara D22 to popularny model pickupa produkowany przez Nissana w latach 1997-2004. Jest to jeden z wariantów modelu Nissan Navara, który zyskał sobie uznanie ze względu na swoją niezawodność, trwałość i zdolności terenowe.

Pod względem stylistycznym, Nissan Navara D22 charakteryzuje się masywnym i solidnym wyglądem, który odzwierciedla jego zdolności off-road. Posiada charakterystyczne linie i kształty, które nadają mu agresywny i przygotowany do pracy wygląd. Kabina jest przestronna i wygodna zarówno dla kierowcy, jak i pasażerów.

Navara D22 oferuje różne opcje napędu, w tym 4×2 (tylko napęd na tylną oś) i 4×4 (napęd na cztery koła). Jest to samochód terenowy, który radzi sobie dobrze w różnych warunkach terenowych i jest często wybierany przez osoby, które potrzebują pojazdu do pracy na budowie, w lesie lub do przewozu ciężkich ładunków.

Pod względem silników, Nissan Navara D22 był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi. W zależności od regionu i roku produkcji, samochód mógł być wyposażony w silniki o różnych pojemnościach i mocach.

Wnętrze Navary D22 jest proste i funkcjonalne, skoncentrowane na praktyczności i wytrzymałości. Kabina może pomieścić do pięciu pasażerów, a wiele wersji oferuje również przestrzeń ładunkową na tylnej platformie.

Zobacz także:  Nissan Almera Tino (V10) - schematy bezpieczników i przekaźników

Navara D22 posiada również różne opcje wyposażenia, takie jak klimatyzacja, system audio, elektryczne szyby i lusterka boczne, a także systemy bezpieczeństwa, takie jak ABS (system zapobiegający blokowaniu się kół podczas hamowania) i poduszki powietrzne.

Podsumowując, Nissan Navara D22 to niezawodny i trwały model pickupa, który oferuje dobre zdolności terenowe i wytrzymałość. Jest popularny zarówno w użytku osobistym, jak i zawodowym, ze względu na swoją funkcjonalność i niezawodność.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

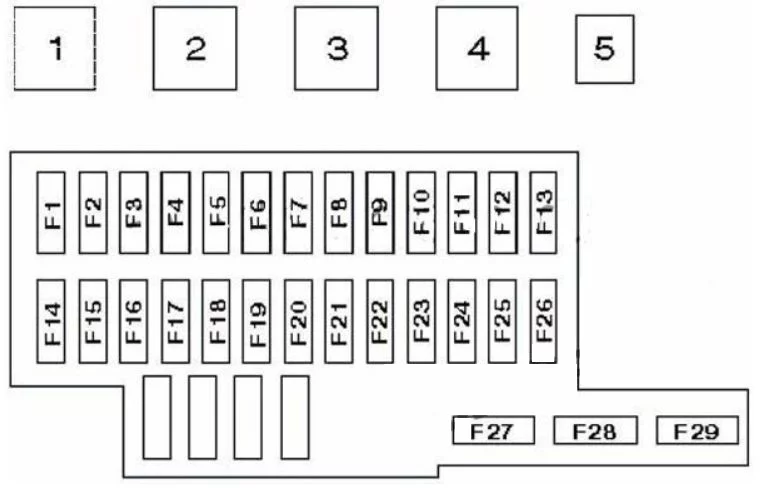

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się w tablicy rozdzielczej, za osłoną ochronną.

Nissan Navara D22 (1997-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Przekaźnik 1 główne obwody zapłonowe
2 Pomocniczy przekaźnik obwodu zapłonowego
3 Przekaźnik 2 główne obwody zapłonowe
4 Przekaźnik szyb elektrycznych
5 Bezpiecznik termiczny (centralny zamek)
F1 20A Odmgławiacz tylnej szyby
F2 10 A Układ przeciwblokujący (ABS), światła hamowania
F3 10 A Lampy oświetlenia wnętrza, lampa(y) przeciwmgielne
F4
F5 10 A Włącz światła / alarmy
F6 10 A Klimatyzacja, system antykradzieżowy, antena audio, system sterowania automatyczną skrzynią biegów, zegar, złącze diagnostyczne, immobilizer, zestaw wskaźników, pilot zdalnego sterowania centralnego zamka, czujnik prędkości samochodu
F7 10 A System audio, antena audio
F8 10 A Ogrzewanie siedzenia
F9
F10 10 A Włącz światła / alarmy
F11 10 A System SRS (poduszka powietrzna), system sterowania automatyczną skrzynią biegów, system ładowania, światła do jazdy dziennej, wskaźnik awarii systemu zarządzania silnikiem świeca żarowa, immobilizer, zestaw wskaźników, liczniki/wskaźniki, światła cofania, czujnik prędkości samochodu, kierunkowskazy
F12 10 A System ABS, dźwiękowy sygnał ostrzegawczy/brzęczyk, system sterowania automatyczną skrzynią biegów, złącze diagnostyczne, światła do jazdy dziennej, światła mijania/światła drogowe, elektryczne szyby, włącznik podgrzewania silnika, podgrzewanie lusterek zewnętrznych, odmgławiacz tylnej szyby, pilot do centralnego zamka
F13 10 A Dodatkowy zawór sterowania powietrzem biegu jałowego (niektóre modele), układ klimatyzacji, przekaźnik wentylatora chłodzącego
F14
F15 15A Grzejnik/klimatyzacja
F 16 15A Grzejnik/klimatyzacja
F17 15A Zapalniczka
F18 20A Spryskiwacze reflektorów
F19 10 A Podgrzewane ogrzewanie lusterek zewnętrznych
F20 10 A Światło do jazdy dziennej, elektroniczna jednostka sterująca silnika (sygnał startu)
F21 10 A System zarządzania silnikiem, immobilizer
F22 15A System zarządzania silnikiem, przekaźnik pompy paliwa
F23 15A System zarządzania silnikiem (ZD30)
F24 10 A Poduszka powietrzna
F25 10 A Zarządzanie silnikiem
F26 20A Wycieraczka / spryskiwacz szyby przedniej
F27 10 A Dźwiękowe ostrzeżenie/brzęczyk, korektor reflektorów, przód/tył (lewy), lewe oświetlenie tablicy rejestracyjnej, podświetlenie przełączników
F28 10 A Wymiary przód/tył (po prawej), prawe oświetlenie tablicy rejestracyjnej
F29

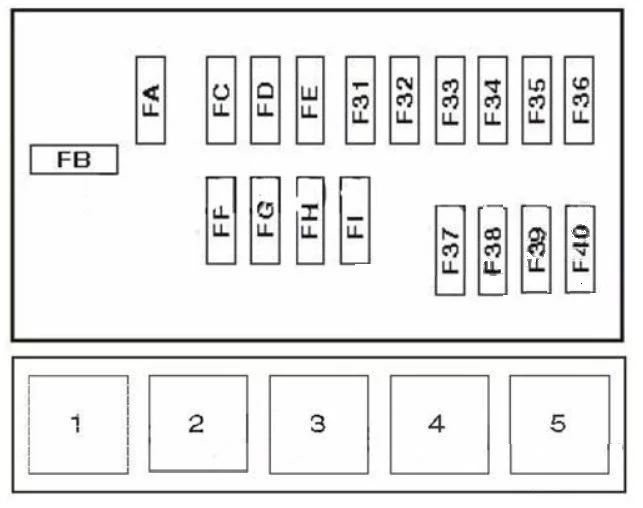

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się w komorze silnika (po prawej stronie).

Nissan Navara D22 (1997-2004) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
FA 80A/100A Rozdział mocy akumulatora (80A-benzyna, 100A-Diesel)
FB 60A/80A Świece żarowe (silnik 60A-YD, 80A-z wyjątkiem silnika YD)
FC 40A Centralny zamek, elektryczne szyby
FD 30A Silnik wentylatora chłodzącego
FE
FF 40A Stacyjka
FG 30A Układ przeciwblokujący (ABS)
FH 30A Układ przeciwblokujący (ABS)
FI 30A Przełącznik kombinowany, światła do jazdy dziennej
F31 10 A System ładowania
F32 10 A Klaksony
F33 10 A System zarządzania silnikiem, immobilizer (benzyna)
F34
F35 10 A System zarządzania silnikiem (Diesel)
F36 20A System zarządzania silnikiem, immobilizer (Diesel)
F37 15A Przełącznik kombinowany, światła do jazdy dziennej, światła mijania / drogowe, reflektory, światła przeciwmgielne
F38 15A Przełącznik kombinowany, światła do jazdy dziennej, światła mijania/światła drogowe, reflektory
F39 10 A System nagłośnieniowy
F40 15A Światła przeciwmgielne (niektóre modele)
Przekaźnik
1 Przekaźnik wentylatora chłodzącego
2 Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
3 Przekaźnik klaksonowy
4 Przekaźnik blokady startu („P” / „N”)
5 Przekaźnik układu sterowania silnikiem
