Nissan Largo (1986-1997) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Largo z lat: 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.

Przedział pasażerski

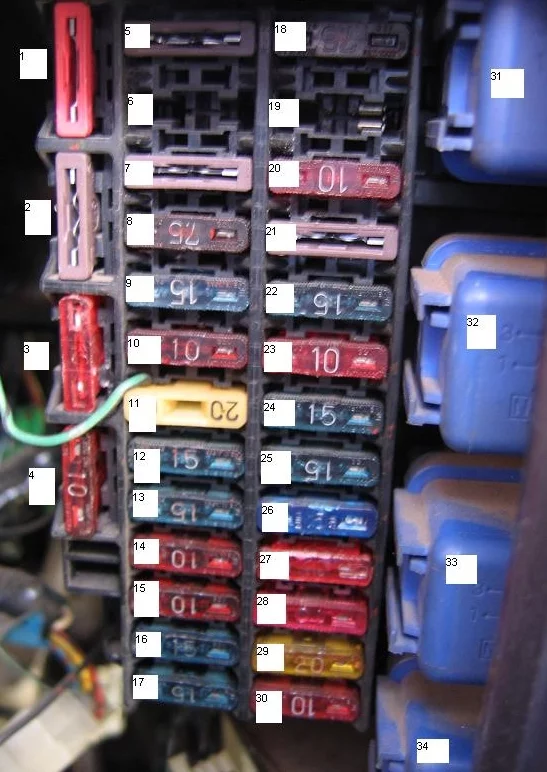

Skrzynka ta znajduje się z boku drążka kierowniczego za małym pudełkiem, z tyłu którego znajduje się aktualny schemat opisujący przeznaczenie elementów.

Opis

1. 10A – Tylna klapa
2. 15A – Kurtyna przednia
3. 10A – Ogrzewanie
4. 10A – Wentylator ogrzewania
5. –
6. 10A – ECU ICE
7. 10A – Rozrusznik
8. 7,5A – Światło w salonie
9. 15A – Sygnały stop
10. 10A – Gniazdo
11. 15A / 20A – Zapalniczka
12. 15A – Przednie światła przeciwmgielne
13. 15A – Alarm
14. 10A – Wymiary
15. 10A – Kierunkowskazy
16. 15A – Ogrzewanie tylnej szyby
17. 15A – Ogrzewanie tylnej szyby
18. 7,5А – Urządzenia
19. –
20. 10A – Podzespoły elektroniczne
21. 15A – Pompa paliwa
22. 10A – Poduszki powietrzne
23. 10A – Klimatyzator
24. 15A – Przedni wentylator nagrzewnicy
25. 15A – Przedni wentylator nagrzewnicy
26. 15A – Magnetofon radiowy
27. 15A – Zapalniczka
28. 10A – Wycieraczki przednie
29. 20A – Tylna wycieraczka, elektryczne lusterka
30. 10A – Skrzynia biegów

Komora silnika

Pod maską na prawym błotniku przy akumulatorze będą dodatkowe skrzynki z przekaźnikami i bezpiecznikami.

Aktualny schemat z oznaczeniem w języku angielskim zostanie zastosowany do pokrywy, a także do jednostki przekaźnika.

Opis

• Przekaźnik sygnału
• Przekaźnik klimatyzatora
• Przekaźnik przedniego śmigła
• Przekaźnik świateł przeciwmgielnych
• Wymiary przekaźnika
• Przekaźnik pompy paliwa
• Przekaźnik wentylatora chłodzącego
• Przekaźnik wentylatora chłodzącego
