Nissan Almera Tino (V10) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Almera Tino (V10) z lat: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006. Sprawdzanie oraz wymiana bezpieczników Nissan Almera Tino (V10) Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub […]

01/17/2025
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Almera Tino (V10) z lat: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Sprawdzanie oraz wymiana bezpieczników Nissan Almera Tino (V10)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Nissan Almera Tino (V10)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

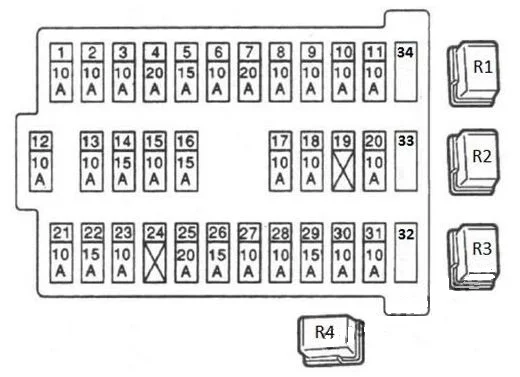

Przedział pasażerski Nissan Almera Tino (V10)

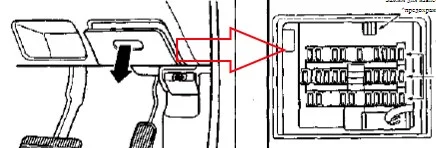

Znajduje się w desce rozdzielczej za osłoną ochronną. Na odwrocie znajduje się aktualny opis przeznaczenia bezpieczników.

Nissan Almera Tino (V10) - schematy bezpieczników i przekaźników

Nissan Almera Tino (V10) - schematy bezpieczników i przekaźników

Nissan Almera Tino (V10) - schematy bezpieczników i przekaźników

Opis

Wyłączniki automatyczne

  1. Lustra 10A
  2. 10A światła hamowania
  3. Gniazdo zasilania 15A
  4. 7,5А Na dodatkową elektrykę
  5. 15A Alarm i kierunkowskazy
  6. 10A Dla dodatkowej elektryki
  7. 20A Podgrzewana tylna szyba
  8. Czujnik tlenu 10A
  9. 10A Dodatkowe akcesoria zasilające
  10. 10A Pakiet elektryczny
  11. 10A Sterownik automatycznej skrzyni biegów
  12. 10A ECU (tj. sterowanie wszystkimi kierunkowskazami, podświetleniem i głównym zasilaniem deski rozdzielczej, podświetleniem panelu w miejscu, w którym znajduje się piec)
  13. 10A Lampa wewnętrzna
  14. 15A Silnik dmuchawy wewnętrznej (nagrzewnica / klimatyzator)
  15. Klimatyzator 10A
  16. 15A Silnik dmuchawy wewnętrznej (nagrzewnica / klimatyzator)
  17. 10A Układ wtrysku paliwa
  18. Poduszki powietrzne 10A
  19. 20A Dodatkowe akcesoria zasilające
  20. Sterownik silnika 10A
  21. 10A Sygnał startowy
  22. Zapalniczka do papierosów 15A
  23. Nieużywany
  24. 20A Dodatkowe akcesoria zasilające
  25. 20A Wycieraczka przedniej szyby
  26. 7,5А Na dodatkową elektrykę
  27. 15A Spryskiwacz przedniej i/lub tylnej szyby (na przełączniku kolumny kierownicy)
  28. 15A Spryskiwacz tylnej szyby
  29. 15A pompa benzynowa
  30. 10A Prędkościomierz, obrotomierz, wskaźniki temperatury i poziomu paliwa
  31. 10А ABS
  32. Rezerwa 10A
  33. 15A rezerwa
  34. Rezerwa 20A
Zobacz także:  Nissan Largo (1986-1997) - schematy bezpieczników i przekaźników



Nissan Almera Tino (V10) – Przekaźnik z przodu

  • R1 Przekaźnik reflektorów
  • R2 Przekaźnik sterujący przepustnicy
  • R3 Przekaźnik szyby elektrycznej
  • Przekaźnik tylnego światła przeciwmgielnego R4

Nissan Almera Tino (V10) – Przekaźniki z boku

  • Przekaźnik zapłonu R1
  • R2 Przekaźnik silnika dmuchawy
  • R3 Przekaźnik dodatkowego wyposażenia (akcesoria elektryczne)



Komora silnika Nissan Almera Tino (V10)

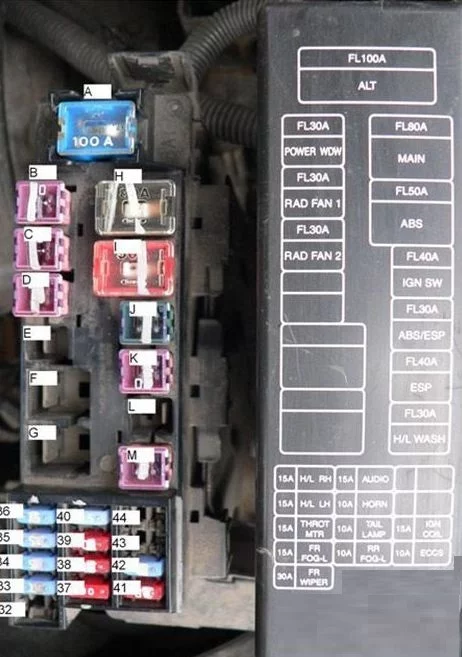

Nissan Almera Tino (V10) – Skrzynka bezpiecznikowa

Znajduje się obok akumulatora.

Zobacz także:  Nissan Patrol Y61 (1997-2013) - schematy bezpieczników i przekaźników

Nissan Almera Tino (V10) - schematy bezpieczników i przekaźników

Benzyna

Nissan Almera Tino (V10) - schematy bezpieczników i przekaźników

Opis

  • Generator 100A (ładowanie akumulatora)
  • Okna elektryczne 40A
  • Z kontrolerem wentylatora chłodzącego 40A
  • D 40A regulator wentylatorów chłodzących
  • E 30A dla silników wysokoprężnych
  • F 60A do silników wysokoprężnych
  • G 80A do silników wysokoprężnych
  • H Zasilanie główne 80A, obwód uziemienia
  • I 50A ABS
  • J 30A do wyłącznika zapłonu akumulatora
  • К 30А ABS/ESP
  • Silnik ESP L 30A
  • Spryskiwacz reflektorów M 30A
  • 32 20A Spryskiwacz tylnej szyby
  • 33 15A Światła przeciwmgielne
  • 34 15A Siłownik elektryczny i przekaźnik dla elektrycznej przepustnicy
  • 35 15A Reflektory, światła do jazdy dziennej
  • 36 15A Reflektory, światła do jazdy dziennej
  • 37 10A Tylne światło przeciwmgielne
  • 38 10A Wymiary, oświetlenie tablicy rejestracyjnej
  • 39 10A Klaxon, ładowanie akumulatora (prąd wzbudzenia do generatora z akumulatora)
  • 40 15A Audio, nawigacja, wyświetlacz LCD
  • 41 10A System zarządzania silnikiem
  • 42 10A Cewka zapłonowa
  • 43 10A USR
  • 44 20A ECU silnika
Zobacz także:  Nissan Almera II (N16) (2000-2006) - schematy bezpieczników i przekaźników



Nissan Almera Tino (V10) – Skrzynka przekaźnikowa

Znajduje się na prawym skrzydle, obok beczki z płynem do spryskiwaczy.

Nissan Almera Tino (V10) - schematy bezpieczników i przekaźników

Opis

  • R1 3. przekaźnik wentylatora chłodnicy (25221E)
  • R2 Przód tumanki PTF (25224QA)
  • R3 Przekaźnik klimatyzatora E6 (25224D)
  • Przekaźnik klaksonowy R4 (25620)
  • R5 Przekaźnik wentylatora chłodnicy (25224J)
  • R6 Reflektory, światła (25224A)
  • Rozrusznik R7 (25224G)
