W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana 350Z z lat: 2003, 2004, 2005, 2006, 2007, 2008.

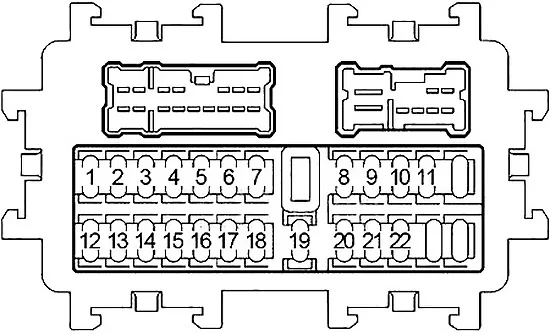

Skrzynka bezpieczników znajduje się za pokrywą pod deską rozdzielczą.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 | Funkcja systemu wtrysku paliwa, wtryskiwacz, mechanizm otwierania tylnych drzwi, system przeciwkradzieżowy Nissana, szyba elektryczna, odmgławiacz tylnej szyby, reflektor, system światła dziennego, system kontroli celowania reflektorów, kierunkowskaz i lampa ostrzegawcza o zagrożeniu, przełącznik kombinacji, lampa postojowa, lampa licencyjna , Lampa tylna, Tylna lampa przeciwmgielna, Wewnętrzna lampa pokojowa, Oświetlenie, Dzwonek ostrzegawczy, Przednia wycieraczka i spryskiwacz, Tylna wycieraczka i spryskiwacz, Środek do czyszczenia reflektorów |
| 2 | – | Nieużywany |
| 3 | – | Nieużywany |
| 4 | – | Nieużywany |
| 5 | 15 | Nieużywany |
| 6 | 10 | Lusterko drzwiowe, mechanizm otwierania tylnych drzwi, system ostrzegania przed kradzieżą, system nawigacyjny, lusterko do drzwi elektrycznych, reflektor, system światła dziennego, system kontroli celowania reflektorów, kierunkowskaz i lampa ostrzegawcza o zagrożeniu, przełącznik kombinowany, lampa postojowa, lampa rejestracyjna, lampa tylna, tylna mgła Lampa, oświetlenie, miernik kombinowany, środek do czyszczenia reflektorów, dźwięk, antena, telefon |
| 7 | 15 | Gniazdo zasilania |
| 8 | 10 | Odmgławiacz lusterek zewnętrznych |
| 9 | 10 | Fotel elektryczny |
| 10 | 15 | Silnik dmuchawy, klimatyzator, potrójny miernik, miernik kombinowany |
| 11 | 15 | Silnik dmuchawy, klimatyzator, potrójny miernik, miernik kombinowany |
| 12 | 10 | Przełącznik hamulca automatycznego urządzenia kontroli prędkości (ASCD), system sterowania ESP/TCS/ABS, zamek zasilania, system zdalnego otwierania pojazdu bez kluczyka, odmgławiacz tylnej szyby, podgrzewany fotel, klimatyzacja, system kontroli celowania reflektorów, kierunkowskazy i światła ostrzegawcze, oświetlenie , Potrójny miernik, miernik kombinowany, lampki ostrzegawcze, sygnał ostrzegawczy, przekaźnik odmgławiacza tylnej szyby |
| 13 | 10 | Dodatkowy system przytrzymujący |
| 14 | 10 | Miernik kombinowany, lampy ostrzegawcze, wskaźnik automatycznej kontroli prędkości (ASCD), złącza MIL i łącza danych, system sterowania ESP/TCS/ABS, dodatkowy system przytrzymujący, system ładowania, reflektor, kierunkowskaz i lampa ostrzegawcza, system świateł dziennych, oświetlenie , Tylna lampa przeciwmgielna, Potrójny miernik, Sygnał ostrzegawczy |
| 15 | 15 | Podgrzewany czujnik tlenu |
| 16 | – | Nieużywany |
| 17 | 15 | Audio |
| 18 | 10 | Lampa wewnętrzna, oświetlenie, system ostrzegania o niskim ciśnieniu w oponach, zamek do drzwi elektrycznych, mechanizm otwierania pokrywy paliwa, system zdalnego otwierania pojazdu bez kluczyka, otwieranie pokrywy bagażnika, system bezpieczeństwa pojazdu, okno elektryczne, system antykradzieżowy Nissana, odmgławiacz tylnej szyby, fotel elektryczny, reflektor , System światła dziennego, Kierunkowskaz i lampa ostrzegawcza, Przełącznik kombinowany, Lampa postojowa, Lampa rejestracyjna, Lampa tylna, Dzwonek ostrzegawczy, Przednia wycieraczka i spryskiwacz, Tylna wycieraczka i spryskiwacz, Telefon |
| 19 | 10 | System sterowania ESP/TCS/ABS, zamek do drzwi elektrycznych, system ostrzegania przed kradzieżą, system zdalnego otwierania pojazdu bez kluczyka, system antykradzieżowy Nissana, odmgławiacz tylnej szyby, klimatyzacja, kierunkowskaz i lampka ostrzegawcza, oświetlenie, licznik potrójny, licznik kombinowany, ostrzeżenie Lampy, dzwonek ostrzegawczy, telefon |
| 20 | 10 | Lampa stopu, przełącznik hamulca, automatyczne urządzenie kontroli prędkości (ASCD) przełącznik hamulca, system sterowania ESP/TCS/ABS |
| 21 | 10 | Lampa wewnętrzna, oświetlenie, lampa bagażnika, wskaźnik automatycznego urządzenia kontroli prędkości (ASCD), złącza MIL i łącza danych, system sterowania ESP / TCS / ABS, zamek zasilania, system nawigacji, system ostrzegania przed kradzieżą, reflektor, system światła dziennego, Kierunkowskaz i lampa ostrzegawcza, tylna lampa przeciwmgielna, potrójny miernik, miernik kombinowany, lampy ostrzegawcze, sygnał ostrzegawczy |
| 22 | 10 | Otwieracz pokrywy paliwa, otwieracz pokrywy bagażnika |

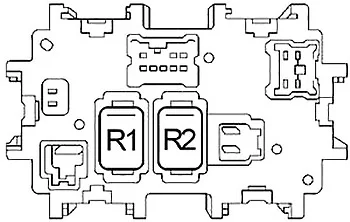

| Przekaźniki | ||
| R1 | Dmuchacz | |
| R2 | Akcesorium |
Pod plastikową pokrywą po stronie pasażera znajdują się trzy skrzynki bezpieczników – blok bezpieczników głównych (bezpieczniki główne) znajduje się na dodatnim zacisku akumulatora, a dwie skrzynki bezpieczników znajdują się obok akumulatora. Aby uzyskać dostęp do bloku bezpieczników #1, musisz usunąć wszystkie plastikowe części.
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 120 / 140 | Generator, bezpieczniki B, C |
| b | 100 | Bezpieczniki 33, 34, 35, 36, 37, 38, F, G, H, I, J, K, L, M |
| C | 80 | Wysoki przekaźnik reflektorów (bezpieczniki 72, 74), niski przekaźnik reflektorów (bezpieczniki 76, 86), bezpieczniki 71, 73, 75, 87 |
| D | 60 | Przekaźnik akcesoriów (bezpieczniki 6, 7), przekaźnik dmuchawy (bezpieczniki 10, 11), bezpieczniki 17, 19, 20, 21, 22 |
| E | 80 | Przekaźnik zapłonu (przekaźnik klimatyzacji, bezpieczniki 81, 82, 83, 84, 85, 89), bezpieczniki 77, 78, 79, 80 |

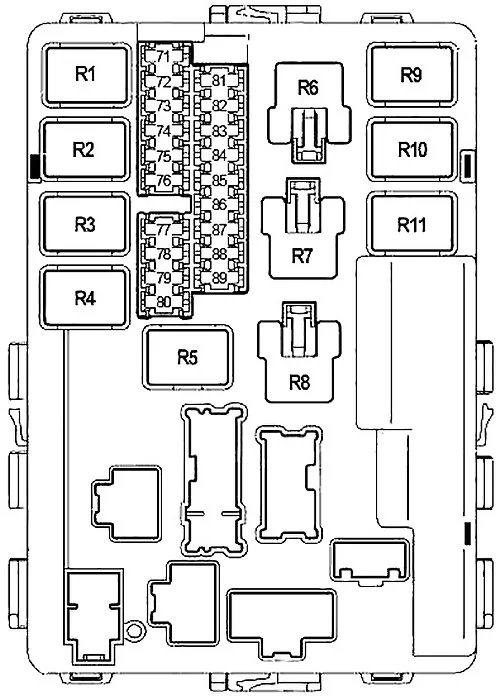

| Numer | Ampery [A] | Opis |
|---|---|---|
| 71 | 10 | Przekaźnik lampy tylnej (lampa postojowa, lampa tablicy rejestracyjnej, lampa tylna, oświetlenie, system kontroli celowania reflektorów) |
| 72 | 10 | Reflektor wysoki, system świateł dziennych |
| 73 | 30 | Przekaźnik wycieraczek przednich |
| 74 | 10 | Reflektor wysoki, system świateł dziennych |
| 75 | 20 | Przekaźnik odmgławiacza tylnej szyby |
| 76 | 15 | Reflektor niski |
| 77 | 15 | Przekaźnik modułu sterującego silnika |
| 78 | 15 | IPDM E/R |
| 79 | 10 | Przekaźnik klimatyzatora |
| 80 | 20 | Przekaźnik odmgławiacza tylnej szyby |
| 81 | 15 | Przekaźnik pompy paliwa |
| 82 | 10 | Układ sterowania ESP/TCS/ABS |
| 83 | 10 | Lampa zapasowa, system ostrzegania przed kradzieżą |
| 84 | 10 | Przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz |
| 85 | 15 | Podgrzewany czujnik tlenu, funkcja układu wtrysku paliwa, czujnik stosunku powietrza do paliwa |
| 86 | 15 | Reflektor niski |
| 87 | 15 | Przekaźnik silnika sterującego przepustnicą |
| 88 | 15 | Nieużywany |
| 89 | 10 | System rozruchowy, złącza MIL i łącza danych |
| Przekaźniki | ||
| R1 | Moduł sterujący silnika | |
| R2 | Reflektor wysoki | |
| R3 | Reflektor niski | |
| R4 | Rozrusznik | |
| R5 | Zapłon | |
| R6 | Wentylator chłodzący (nr 3) | |
| R7 | Wentylator chłodzący (nr 1) | |
| R8 | Wentylator chłodzący (nr 2) | |
| R9 | Silnik sterujący przepustnicą | |
| R10 | Pompa paliwowa | |
| R11 | Przednia lampa przeciwmgielna |

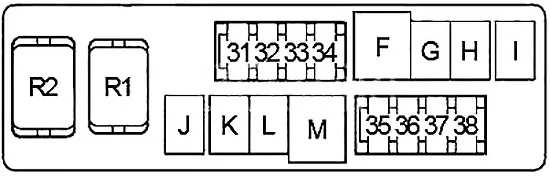

| Numer | Ampery [A] | Opis |
|---|---|---|
| 31 | – | Nieużywany |
| 32 | 10 | Główny zasilacz i obwód uziemienia |
| 33 | 10 | System światła dziennego, lampa postojowa, lampa licencyjna, lampa tylna |
| 34 | 15 | Zasilacz ECM do zasilania awaryjnego, złączy MIL i łącza danych, systemu antykradzieżowego Nissana |
| 35 | 15 | Klakson |
| 36 | 10 | System ładowania |
| 37 | 15 | Audio |
| 38 | 10 | Podgrzewane siedzenie |
| F | 40 | Elektryczna szyba, zamek do drzwi elektrycznych, mechanizm otwierania tylnych drzwi, zdalny zamek bezkluczykowy, system ostrzegania przed kradzieżą, odmgławiacz tylnej szyby, fotel elektryczny, reflektor, system kontroli celowania reflektorów, system światła dziennego, kierunkowskaz i lampa ostrzegawcza o zagrożeniu, przełącznik kombinowany, lampa postojowa , Lampa rejestracyjna, Lampa tylna, Tylna lampa przeciwmgielna, Oświetlenie, Lampa pokojowa wnętrza, Dzwonek ostrzegawczy, Przednia wycieraczka i spryskiwacz, Tylna wycieraczka i spryskiwacz, Środek do czyszczenia reflektorów |
| g | 40 | Środek do czyszczenia reflektorów / wyłącznik obwodu (miękka górna część) |
| h | 40 | Sterowanie wentylatorem chłodzącym |
| i | 40 | Sterowanie wentylatorem chłodzącym |
| J | 50 | Układ sterowania ESP/TCS/ABS |
| K | 30 | Układ sterowania ESP/TCS/ABS |
| L | 30 | Układ sterowania ESP/TCS/ABS |
| m | 40 | Stacyjka |
| Przekaźniki | ||
| R1 | Klakson | |
| R2 | Blokada przesunięcia lampy zapasowej |
